Sind Aluminium-Rohrnieten das fehlende Element in Ihrer Leichtbau-Montagestrategie?

Gewichtsreduzierung ist nicht mehr nur eine Obsession in der Luft- und Raumfahrt. Elektrofahrzeuge, tragbare Elektronikgeräte und sogar Hersteller von Sportgeräten prüfen jedes Gramm. BeiNuote-Metalle, haben wir beobachtet, wie Ingenieure aus Gewohnheit Stahl- oder Vollaluminiumnieten spezifizierten – während ein vollständig hohler Aluminiumrohrniet die Aufgabe besser, schneller und leichter erledigen würde.

In diesem Artikel wird erläutert, wasAluminium-RohrnietenWo sie tatsächlich sind, wo sie schwerere Alternativen übertreffen und wie Sie sie für Ihre Produktionslinie qualifizieren.

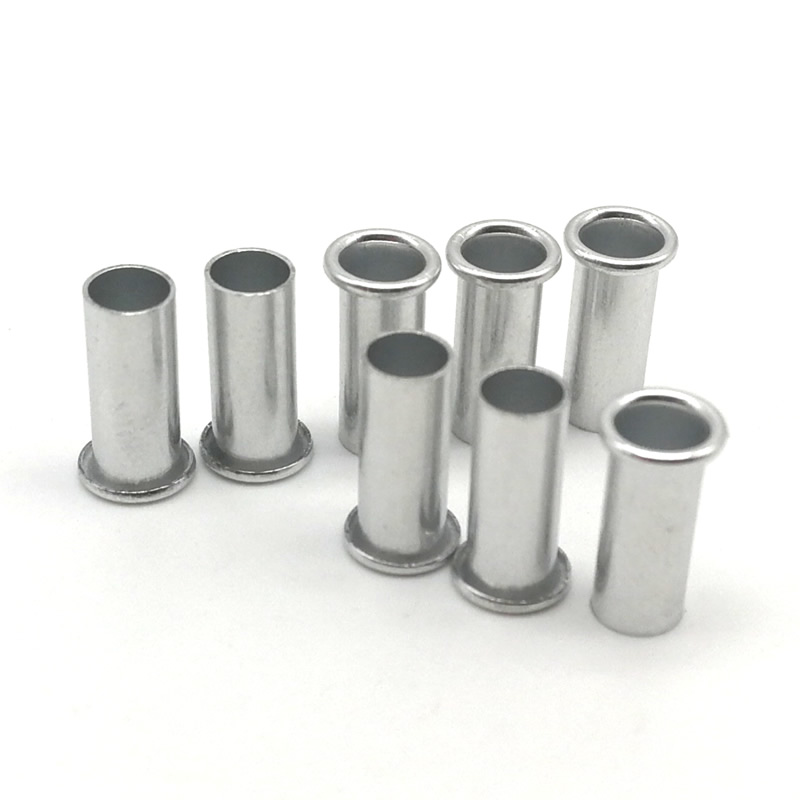

Was genau ist ein Aluminium-Rohrniet?

Im Gegensatz zusolide Nieten(100% Material) bzwHalbhohlnieten(teilweise hohl) Ein Aluminium-Rohrniet hat einen Schaft, der vom Ende bis zum Kopf hohl ist. Die Wandstärke beträgt typischerweise 0,20–0,35 mm. Bei der Installation rollt diese dünne Wand mit sehr geringer Kraft nach außen und erzeugt so einen sauberen, gleichmäßigen Sekundärkopf.

Stellen Sie sich das wie eine Metalltube mit vorgeformter Kappe vor. Die hohle Mitte bedeutet weniger Material, weniger Gewicht und weniger Abbindeenergie.

Bei Nuote Metals produzieren wir Aluminium-Rohrnieten aus drei gängigen Legierungen: 1100 (weich, dekorativ), 5056 (marinetauglich, korrosionsbeständig) und 6061 (allgemein). Die folgende Tabelle fasst ihre Unterschiede zusammen.

Für 80 % der Kunden sind 5056 Aluminium-Rohrnieten die richtige Antwort.

Drei reale Szenarien, in denen Aluminium-Rohrnieten hervorragende Leistungen erbringen

Wir sprechen hier nicht von theoretischen Vorteilen. Hier sind tatsächliche Anwendungen, zu denen Kunden gewechselt habenAluminium-Rohrnietenund sah messbare Verbesserungen.

Tragbare Elektronik – Vermeidung von Rissen und Gewicht

Ein Hersteller medizinischer Geräte verwendete massive Aluminiumnieten, um interne Halterungen an einem dünnen Magnesiumgehäuse zu befestigen. Durch die Setzkraft brachen 1,5 % der Gehäuse – eine teure Ausschussrate. Nuote Metals lieferte 5056 Aluminium-Rohrnieten mit einem 3-mm-Schaft. Die Setzkraft sank um fast die Hälfte, Risse verschwanden und jedes Gerät verlor 1,2 Gramm Befestigungsgewicht. Bei einer Auflage von 500.000 Einheiten bedeutet das eine Gewichtseinsparung von mehr als einer halben Tonne.

Kfz-Innenausstattung – hohe Geschwindigkeit, geringer Kraftaufwand

Ein Automobilzulieferer musste Stoffbezüge an Türverkleidungen aus Kunststoff anbringen – 800.000 Baugruppen pro Jahr. Halbhohlnieten aus Stahl waren überdimensioniert: Die Verkleidung trug fast keine Last. Durch die Umstellung auf 6061-Aluminium-Rohrnieten konnte die Presszykluszeit um 35 % verkürzt und Rostflecken auf dem hellen Stoff beseitigt werden. Auch die Kosten pro Niet sanken um 40 %.

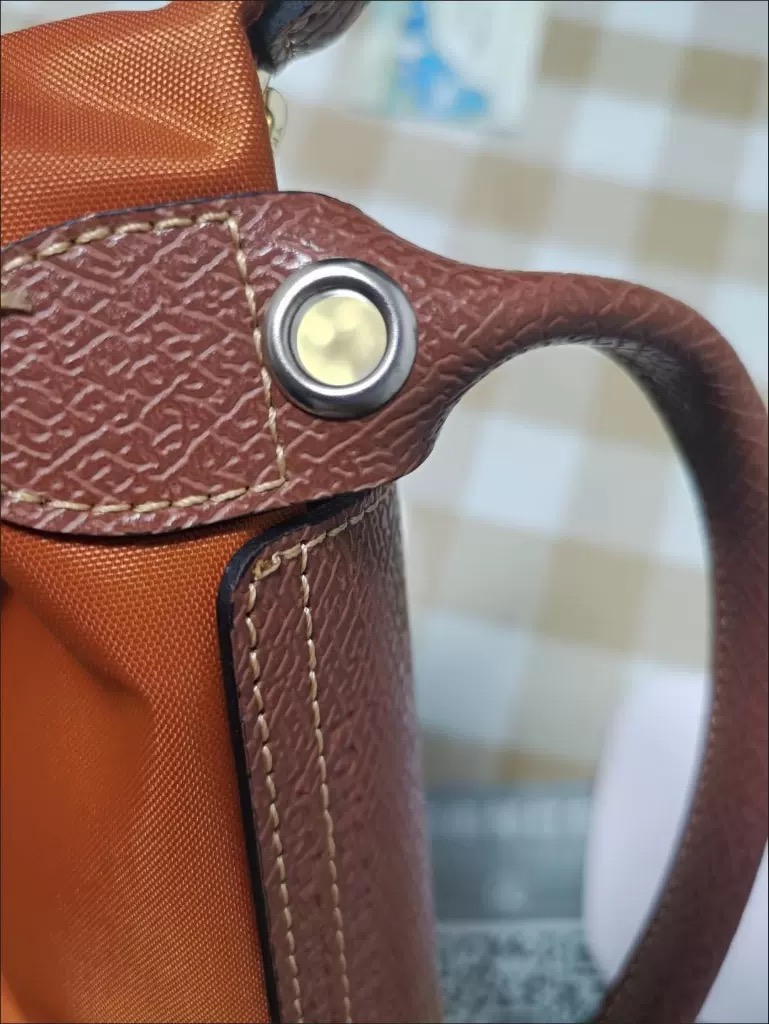

Lederwaren und Rucksäcke – kein Quetschen, kein Rost

Eine Rucksackmarke wünschte sich eine leichte, rostfreie Niete für die Riemenbefestigung. Stahlrohrnieten korrodierten nach Außeneinsatz; Massive Aluminiumnieten erforderten zu viel Kraft und zerdrückten das Nylongewebe. Nuote Metals empfahl Rohrnieten aus Aluminium 5056 mit einer klar eloxierten Oberfläche. Die Nieten setzten sich sauber durch 3 mm Gurtband plus 2 mm Leder, fügten fast kein Gewicht hinzu und zeigten nach zwei Jahren Feldeinsatz keinerlei Korrosion.

Technische Parameter, die Sie tatsächlich nutzen können

Keine vagen Marketingaussagen. Hier sind die Zahlen, mit denen wir bei Nuote Metals täglich arbeiten.

Maßbereich und Toleranzen

• Schaftaußendurchmesser: 1,6 mm bis 8 mm (±0,05 mm)
• Wandstärke: 0,20 mm bis 0,40 mm (±0,03 mm)
• Flanschdurchmesser: 3 mm bis 16 mm (±0,10 mm)
• Gesamtlänge: 2,5 mm bis 12 mm (±0,10 mm)

Bei Schaftdurchmessern unter 2 mm empfehlen wir grundsätzlich eher Halbrohr – die Wand wird zu dünn, um sich zuverlässig zu formen.

Installation – Was funktioniert und was nicht

Da die Wand dünn ist, unterscheidet sich das Setzen von Aluminium-Rohrnieten vom Setzen von Voll- oder Halbhohlnieten.

Kritische Erfolgsfaktoren

• Lochdurchmesser: Schaft-Außendurchmesser + 0,05 bis 0,10 mm. Zu eng und die Wand knickt ein. Zu locker und die Locke ist ungleichmäßig.
• Entgraten: Unverzichtbar. Ein erhabener Grat spaltet die dünne Wand.
• Ambossprofil: Verwenden Sie einen flach konkaven Amboss. Ein flacher Amboss zerdrückt die Locke.
• Schlag: Einmaliger, fester Schlag. Niemals dieselbe Niete erneut anschlagen – Aluminium verhärtet sich und reißt.

Empfohlene Setzkraft (5056-Legierung, 2–3 mm Stapel)

Die folgende Tabelle zeigt typische Kraftbereiche für gängige Schaftdurchmesser.

Diese Kräfte betragen etwa die Hälfte dessen, was ein Vollaluminiumniet mit demselben Durchmesser erfordern würde.

Qualität und Dokumentation – was wir bieten

Nuote-Metalle arbeitet nach ISO 9001:2015. Jede Charge vonAluminium-RohrnietenEnthält eine Chargennummer, die auf das Rohmaterialmühlenzertifikat, das Produktionspressprotokoll und den Abschlusskontrollbericht zurückgeht. Wir führen AQL-Probenahmen gemäß ISO 2859 durch – kritische Dimensionen bei 1,0, Hauptdimensionen bei 2,5, Nebendimensionen bei 4,0.

Wir stellen außerdem ohne Aufpreis RoHS-Erklärungen für alle Oberflächen (walzblank, klar eloxiert, gold/schwarz eloxiert, Chromatierung) zur Verfügung.

Wo Aluminium-Rohrnieten nicht die richtige Wahl sind

Wir möchten, dass Sie richtig spezifizieren und nicht nur bei uns kaufen. Verwenden Sie keine Aluminium-Rohrnieten, wenn:

• Die Verbindung wird einer Scherkraft von mehr als 50 N ausgesetzt (ca. 5 kg statische Belastung).
• Der Materialstapel überschreitet eine Gesamtdicke von 4 mm
• Die Umgebung umfasst kontinuierliches Eintauchen in Salzwasser (verwenden Sie stattdessen ein Rohr aus Edelstahl 316).
• Sie benötigen eine hochfeste Strukturverbindung (massiv oder halbrohrförmig verwenden)

Für diese Fälle stellt Nuote Metals Voll- und Halbrohrnieten aus Aluminium, Stahl, Edelstahl, Messing und Kupfer her. Wir sagen Ihnen ehrlich, welcher Typ zu Ihrer Anwendung passt.

Erste Schritte mit einem Musterkit

Der schnellste Weg zur ValidierungAluminium-RohrnietenDenn Ihre Versammlung besteht darin, sie zu testen. Nuote Metals bietet kostenlose Muster vorrätiger Größen an – Sie zahlen nur die Kuriergebühr. Geben Sie die Dicke Ihres Materialstapels und den gewünschten Schaftdurchmesser an. Wir berechnen dann die empfohlene Lauflänge und senden Ihnen drei benachbarte Längen zum Testen zu.

Kontaktieren Sie uns mit Ihrer Stapeldicke, Umgebung und Ihrem Jahresvolumen. Wir antworten Ihnen innerhalb eines Werktages mit einer spezifischen Legierungs- und Oberflächenempfehlung, technischen Datenblättern und einem Musterangebot.
