Wie wählt man die richtigen Ösen für Anwendungen von Leiterplatten bis zu Lederwaren aus?

Ösen vs. Ösen – der Unterschied, der die Leistung bestimmt

Die beiden Begriffe werden oft synonym verwendet. Es handelt sich nicht um dasselbe Produkt. Die falsche Angabe führt entweder zu Overengineering oder zu vorzeitigem Ausfall.

Ein Strukturvergleich

Die praktische Regel aus unserer Produktion: Bei relativ dünnem Material und leichter bis mittlerer Belastung verwenden Sie eine Öse. Wenn es sich bei dem Material um schweres Segeltuch, Vinyl oder eine tragende Plane handelt, verwenden Sie eine Öse. Für alles dazwischen kommt es in der Regel auf die Ästhetik des Flansches und die Lochgröße an.

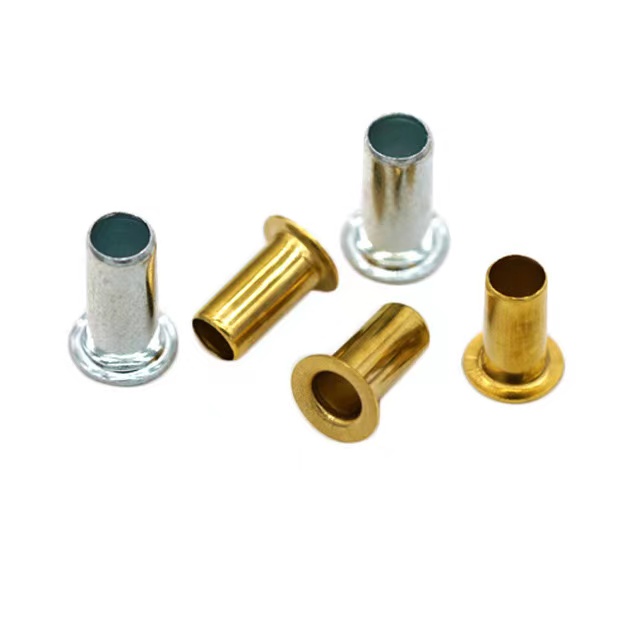

Materialauswahl – Anpassung der Öse an die Umgebung

Bei Nuote Metals,Ösenwerden in fünf Materialien hergestellt. Jeder löst ein anderes Problem.

Materialvergleich

Unsere Auswahllogik:Messing für die Elektronik, wo Leitfähigkeit und Aussehen eine Rolle spielen. Edelstahl für maritime und chemische Umgebungen. Aluminium, wenn das Gewicht eine Rolle spielt. Kupfer nur, wenn maximale Leitfähigkeit nicht verhandelbar ist. Stahl, wenn die Kosten dominieren und die Umgebung trocken ist.

Zwei Bewerbungen aus unseren Unterlagen

PCB-Durchgangslochverstärkung (Messing, Flachflansch)

Problem:Bei einem Elektronikhersteller, der industrielle Steuerplatinen herstellte, kam es nach Temperaturwechsel zu einem Abheben der Kupferpads um die Durchgangslöcher. Die Löcher wurden für Transformator- und Steckerbeine verwendet und die mechanische Belastung beim Zusammenbau wurde direkt auf die Lötstelle übertragen.

Unsere Lösung:Wir haben geliefertMessingösenmit flachen Flanschen, 2,4 mm Außendurchmesser, 4 mm Lauflänge. DerÖsenwurden in die plattierten Durchgangslöcher eingeführt und gerollt, um eine mechanische Hülse zu erzeugen. Der Messingkörper absorbierte die Montagespannung und schützte die Kupferfolie vor dem Abblättern. Der Innendurchmesser wurde 0,05 mm größer als der Bauteilanschluss angegeben, um ein einfaches Einsetzen ohne Spiel zu ermöglichen.

Ergebnis:Die Zahl der Ausfälle beim Anheben des Pads sank im Laufe der 12-monatigen Produktionszeit auf null. Der Hersteller hat die Öse zu seinem Designstandard für alle Durchgangslöcher für schwere Bauteile hinzugefügt.

Scharnierbaugruppe für tragbare Audiogeräte (vernickeltes Messing, gerollter Flansch)

Problem:Ein Hersteller von tragbaren Bluetooth-Lautsprechern benötigte einen langlebigen, flachen Drehpunkt für den Klappständermechanismus. Das Gehäuse bestand aus ABS-Kunststoff mit einer Dicke von 1,8 mm. Bei der ursprünglichen Konstruktion wurde ein kleiner Stahlstift verwendet, der in einen Kunststoffvorsprung gepresst wurde. Beim Falltest brach der Vorsprung jedoch und der Stift korrodierte in feuchten Umgebungen.

Unsere Lösung:Wir liefern vernickeltMessingösenmit gerolltem Flansch, 2,0 mm Innendurchmesser, 3,5 mm Lauflänge. Die Öse wurde in das Kunststoffgehäuse eingelassen, um als verstärkte Auflagefläche für den Scharnierstift zu dienen. Der gerollte Flansch sorgte für eine glatte, flache Oberfläche, die den Faltvorgang nicht beeinträchtigte. Die Vernickelung verhinderte Korrosion und passte zur metallischen Oberfläche des Lautsprechers.

Ergebnis:Der Falltest aus 1,5 m Höhe auf Beton wurde ohne Rissbildung bestanden. Nach 18 Monaten in der Produktion weist die Scharnierbaugruppe weder Verschleiß noch Korrosion auf. Der Kunde verzichtete vollständig auf den Stahlstift und nutzt die Öse nun sowohl als Verstärkung als auch als Auflagefläche.

Technische Spezifikationen – Was wir haben

Für Leiterplattenanwendungen können wir den Schaftdurchmesser auf ±0,02 mm halten, wenn die Bauteilleitungstoleranz dies erfordert.

Ösen – FAQ

F1: Wann sollte ich eine Öse anstelle einer Öse verwenden?

A: Verwenden Sie eine Öse, wenn das Material relativ dünn ist, die Belastung leicht bis mäßig ist und ein flaches Finish gewünscht wird. Ösen sind einteilige Verschlüsse mit einem kleineren Verhältnis von Flansch zu Loch und eignen sich daher für Bekleidung, Lederwaren, Schuhe, Elektronik und Papierprodukte. Verwenden Sie eine Öse, wenn es sich bei dem Material um schweres Segeltuch, Vinyl oder eine tragende Plane handelt und das Loch größer als etwa 12 mm ist. Tüllen bestehen aus zwei Teilen (Körper und Unterlegscheibe) und bieten eine bessere Verstärkung für Hochleistungsanwendungen. Wenn Ihr Material weniger als 3 mm dick ist und das Loch weniger als 12 mm groß ist, ist eine Öse fast immer die richtige Wahl.

F2: Welche Toleranzen sind für PCB-Ösen am wichtigsten?

A: Zwei Toleranzen sind entscheidend. Zunächst muss der Innendurchmesser der Öse auf die Komponentenleitung abgestimmt sein – typischerweise 0,05 mm bis 0,20 mm größer als der Leitungsdurchmesser, um ein Einführen ohne Klemmen zu ermöglichen. Zweitens muss der Außendurchmesser zum Brettdurchgangsloch passen, das normalerweise 0,03 mm bis 0,10 mm größer ist als der Außendurchmesser der Öse. Sitzt die Öse zu locker im Brett, greift es nicht; Wenn es zu fest ist, kann es beim Einsetzen zu Rissen in der Platine oder zu Verformungen kommen. Für kritische Durchgangslochverstärkungen geben Sie diese Abmessungen explizit an, anstatt sich auf Handelsgrößen zu verlassen.

F3: Können Ösen im Außen- oder Marinebereich verwendet werden?

Ja, mit dem richtigen Material.Ösen aus Edelstahl(304 für den allgemeinen Außenbereich, 316 für Salzwasser und Chloride) bieten die höchste Korrosionsbeständigkeit. 5056-Aluminiumösen bieten eine gute Korrosionsbeständigkeit in Marinequalität bei geringerem Gewicht. Messing eignet sich gut für Süßwasser und milde Bedingungen, kann jedoch bei ständigem Salznebel entzinken. Kupfer bildet eine schützende Patina und eignet sich für Dacheindeckungen und Denkmalschutzarbeiten. Stahl muss plattiert sein und sollte nicht über längere Zeit Feuchtigkeit ausgesetzt werden. Geben Sie für Baugruppen aus Küsten- oder Meeresgewebe Edelstahl 316 oder Aluminium 5056 an.

F4: Wie hoch ist die Mindestbestellmenge und Lieferzeit für Ösen von Nuote Metals?

A: Unser Standard-MOQ beträgt 20.000 Stück für Lagergrößen. Bei Erstbestellungen oder Musterläufen sind auch geringere Stückzahlen möglich – bereits ab 5.000 Stück. Wir stellen kostenlose Muster für vorrätige Größen zur Verfügung; Sie zahlen nur die Kuriergebühr. Lieferzeit: 3–5 Tage für Lagergrößen; 15–20 Tage für nicht standardmäßige Größen, einschließlich kundenspezifischer Werkzeuge. Zu jeder Charge gehören ein Materialzertifikat, ein Maßkontrollbericht und eine RoHS-Erklärung. Wir haben geliefertÖsenan Kunden in über 40 Ländern. ISO 9001:2015 zertifiziert.
