Warum sind Rohrnieten die zuverlässigste Befestigungslösung für die Feinmechanik?

In der Welt der industriellen Verbindungstechnik tragen die kleinsten Bauteile oft die größte Verantwortung. Seit über zwei JahrzehntenNuote-Metallehat sich als vertrauenswürdiger Partner für Hersteller etabliert, die Zuverlässigkeit, Präzision und technische Exzellenz suchen. Da sich die Industrie hin zu leichteren Strukturen und höheren Leistungsanforderungen entwickelt,Rohrnietenhaben sich als entscheidende Lösung für Anwendungen herausgestellt, die Festigkeit erfordern, ohne die Materialintegrität zu beeinträchtigen.

Dieser Artikel bietet einen umfassenden technischen Überblick über Rohrnieten, ihre Klassifizierungen, Anwendungsszenarien und Auswahlkriterien – konzipiert für Beschaffungsspezialisten, Konstrukteure und Qualitätssicherungsexperten.

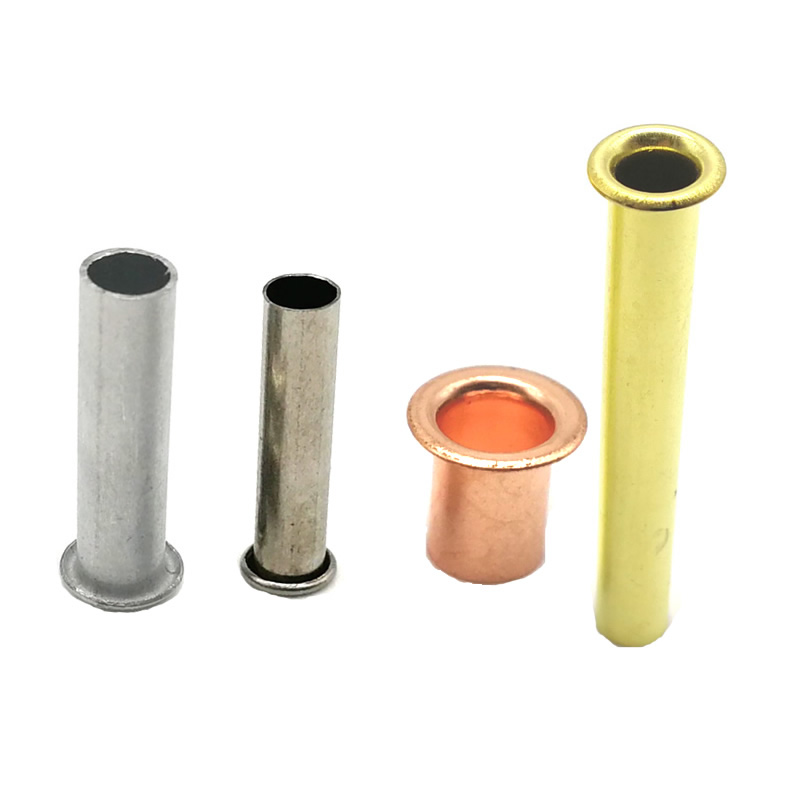

Rohrnieten verstehen: Definition und strukturelle Eigenschaften

Rohrnieten sind halbhohle oder vollständig hohle Verbindungselemente, die dazu dienen, Materialien durch Verformung zu verbinden. Im Gegensatz zu Vollnieten, für deren Installation ein erheblicher Kraftaufwand erforderlich ist, verfügen Rohrnieten über einen vorgeformten Hohlschaft, der sich beim Setzen umdreht und so eine sichere Verbindung mit kontrollierter Klemmkraft schafft.

Wichtige Strukturmerkmale

Hohlschaftdesign: Reduziert die Installationskraft bei gleichzeitiger Beibehaltung der Scherfestigkeit

Gerollte Kopfformung: Erzeugt eine gleichmäßige, glatte Oberfläche auf der Blindseite

Materialvielfalt: Erhältlich in Stahl, Edelstahl, Aluminium, Kupfer und Messing

Anpassbare Abmessungen: Die Schaftdurchmesser reichen typischerweise von 1,6 mm bis 8,0 mm, wobei die Längen an die Dicke des Materialstapels angepasst sind

Aufgrund dieser Eigenschaften eignen sich Hohlnieten besonders für Anwendungen, bei denen der Zugang auf der Rückseite eingeschränkt ist oder bei denen es auf das optische Erscheinungsbild ankommt.

Klassifizierung von Rohrnieten

Die verschiedenen Arten verstehenRohrnietenist für die Auswahl des richtigen Verbindungselements für eine bestimmte Anwendung von entscheidender Bedeutung. Nuote Metals kategorisiert seine Produktlinie nach struktureller Konfiguration und Endverwendungsanforderungen.

Nach Strukturtyp

Nach Materialzusammensetzung

Die Materialauswahl hat direkten Einfluss auf Korrosionsbeständigkeit, elektrische Leitfähigkeit und mechanische Leistung. Nuote Metals bietet Rohrnieten in den folgenden Materialqualitäten an:

Aluminiumlegierungen (5056, 6061): Leicht, korrosionsbeständig, ideal für Luft- und Raumfahrt- und Schiffsanwendungen

Kohlenstoffstahl (C1008, C1010): Hochfest, kostengünstig, häufig zum Korrosionsschutz plattiert

Edelstahl (304, 316): Hervorragende Korrosionsbeständigkeit, geeignet für medizinische Geräte und Outdoor-Ausrüstung

Kupfer und Messing: Hervorragende Leitfähigkeit und Ästhetik, verwendet in elektrischen Bauteilen und Lederwaren

Anwendungsbranchen und technische Anwendungsfälle

Nuote-Metalle liefert Rohrnieten an eine Vielzahl von Branchen. Die Fähigkeit des Verbindungselements, eine gleichbleibende Verbindungsintegrität zu gewährleisten, ohne empfindliche Untergründe zu beschädigen, macht es zu einer bevorzugten Wahl in den folgenden Bereichen.

Automobilindustrie

Bremsbelagbefestigung

Baugruppen zur Verankerung von Sicherheitsgurten

Befestigung der Innenverkleidung

HVAC-Kanalanschlüsse

Unterhaltungselektronik

Scharniermechanismen für Laptops

Gehäusebaugruppe für tragbare Geräte

Strukturverstärkung in dünnwandigen Gehäusen

Medizinische Geräte

Chirurgische Instrumentenbaugruppen

Komponenten orthopädischer Geräte

Gehäuse für Diagnosegeräte

Luft- und Raumfahrt und Verteidigung

Befestigung von Flugzeuginnenverkleidungen

Leichte Strukturverbindungen

Vibrationsfeste Baugruppen

Allgemeine Fertigung und Montage

Gepäck- und Kofferzubehör

Verbindungen von Möbelrahmen

Elektrische Anschlusskästen

Montage von Textil- und Lederprodukten

Vorteile der Verwendung von Rohrnieten gegenüber alternativen Befestigungselementen

Im Vergleich zu Vollnieten, Schrauben oder Schweißverbindungen bieten Rohrnieten deutliche technische Vorteile.

Geringere Installationskraft: Reduziert die Ermüdung des Bedieners und verlängert die Lebensdauer des Werkzeugs

Minimale Materialverformung: Ideal für dünnwandige Materialien oder spröde Substrate

Kontrollierte Klemmkraft: Gleichbleibende Verbindungsqualität ohne Risiko eines Überdrehens

Keine thermische Auswirkung: Durch den Kaltumformprozess bleiben die Materialeigenschaften der verbundenen Komponenten erhalten

Ästhetisches Finish: Gerollte Köpfe sorgen für ein sauberes, professionelles Erscheinungsbild

Vibrationsfestigkeit: Nach dem Setzen bewahren Rohrnieten die Verbindungsintegrität unter dynamischen Belastungen

Auswahlkriterien für Rohrnieten

Die Auswahl der richtigen Hohlniete erfordert die Bewertung mehrerer technischer Parameter. Nuote Metals empfiehlt den folgenden Bewertungsrahmen.

1. Dicke des Materialstapels

Messen Sie die Gesamtdicke der zu verbindenden Materialien

Wählen Sie eine Nietlänge, die einen Schaftüberstand von ca. 0,5–1,0 mm ermöglicht, um eine ordnungsgemäße Rollenbildung zu gewährleisten

2. Scher- und Zuganforderungen

Ermitteln Sie die erwarteten Belastungen in der Anwendung

Informationen zur Nietfestigkeit nach Durchmesser und Material finden Sie in den technischen Datenblättern von Nuote-Metalle

3. Umweltbelastung

Innenbereich: Beschichteter Stahl oder Aluminium

Im Freien oder in korrosiven Umgebungen: Edelstahl oder beschichtetes Aluminium

Elektrische Anwendungen: Kupfer oder Messing

 4. Kompatibilität der Installationsausrüstung

Manuelle Presse für Kleinserienproduktion

Pneumatisch oder servoangetriebene Pressen für automatisierte Montagelinien

5. Anforderungen an den Kopfstil

Flacher Kopf zur Unterputzmontage

Senkkopf für Oberflächenkontinuität

Runder Kopf für ästhetische oder funktionale Abstände

Best Practices für die Installation und Qualitätssicherung

Die ordnungsgemäße Installation ist entscheidend für die Erzielung der von Rohrnieten erwarteten Leistung. Nuote Metals integriert strenge Qualitätskontrollen in jeder Produktionsphase und bietet technischen Support, um optimale Installationsergebnisse sicherzustellen.

Übersicht über den Installationsprozess

Lochvorbereitung: Bohren oder stanzen Sie ein Loch mit einem Durchmesser, der 0,05–0,10 mm größer als der Nietschaft ist

Einsetzen: Niete durch ausgerichtete Materiallöcher einführen

Einstellung: Axialkraft mittels Nietpresse oder automatischem Vorschubsystem aufbringen

Rollenbildung: Das hohle Ende rollt nach außen und bildet einen sekundären Kopf, der Materialien festklemmt

 Qualitätskontrollparameter

Schaftkonzentrizität: Sorgt für eine gleichmäßige Rollenbildung

Konzentrizität des Kopfes: Behält ein einheitliches Erscheinungsbild und eine gleichmäßige Lastverteilung bei

Härtekonsistenz: Verhindert Rissbildung beim Einbau

Beschichtungsdicke: Erfüllt die Korrosionsbeständigkeitsspezifikationen

【Rohrnieten】FAQ Häufige Fragen

F1: Was ist der Unterschied zwischen Halbhohlnieten und Vollhohlnieten?

A: Halbhohlnieten haben eine Hohltiefe von etwa 20–30 % der Schaftlänge, wobei der verbleibende Teil massiv ist. Diese Konstruktion bietet eine höhere Scherfestigkeit und reduziert gleichzeitig die Installationskraft im Vergleich zu Vollnieten. Vollrohrnieten sind im gesamten Schaft hohl und bieten die geringste Installationskraft und das geringste Gewicht, weisen jedoch insgesamt eine geringere Festigkeit auf. Nuote Metals empfiehlt Halbrohrnieten für strukturelle Verbindungen und Vollrohrnieten für nichtstrukturelle Verbindungen oder wenn Gewichtsreduzierung von entscheidender Bedeutung ist.

F2: Wie bestimme ich die richtige Rohrnietlänge für meine Baugruppe?

A: Die richtige Nietlänge errechnet sich aus: Materialstärke + 0,5 bis 1,0 mm (für Standard-Rollformung). Wenn Sie beispielsweise zwei Bleche mit einer Gesamtdicke von 3,0 mm verbinden möchten, wählen Sie einen Niet mit einer Schaftlänge zwischen 3,5 mm und 4,0 mm. Der überstehende Teil bildet den Rollkopf. Bei härteren Materialien oder wenn ein größerer Walzkopfdurchmesser erforderlich ist, kann ein längerer Überstand erforderlich sein. Nuote Metals stellt auf Anfrage detaillierte Längenauswahltabellen für alle Materialkombinationen zur Verfügung.

F3: Können Rohrnieten in Umgebungen mit hohen Vibrationen verwendet werden?

Ja. Rohrnieten werden häufig in Automobil- und Schwermaschinenanwendungen eingesetzt, gerade weil sie sich bei Vibrationen nicht lockern. Im Gegensatz zu Gewindebefestigungen, die sich mit der Zeit lösen können, erzeugt der kaltgeformte Rollkopf eine dauerhafte Verformung, die die Klemmkraft über die gesamte Lebensdauer des Produkts aufrechterhält. Für extreme Vibrationsbedingungen bietet Nuote Metals Verriegelungsrohrnieten mit gerändeltem Schaft oder mit Klebstoff beschichteten Optionen an, um den Halt noch weiter zu verbessern.

Warum Nuote Metals branchenführend bei der Herstellung von Rohrnieten ist

Mit zwei Jahrzehnten Spezialisierung auf Präzisionsmetallbefestigungen hat Nuote Metals ein Fertigungsökosystem entwickelt, das Konsistenz, Rückverfolgbarkeit und technische Unterstützung in den Vordergrund stellt.

Nach ISO 9001:2015 zertifizierte Einrichtungen: Jede Charge von Rohrnieten wird einer Maßkontrolle, Härteprüfung und Beschichtungsüberprüfung unterzogen

Eigene Werkzeugentwicklung: Kundenspezifische Nietengeometrien werden innerhalb von Wochen, nicht Monaten, entwickelt und prototypisiert

Globale Lieferkettenfähigkeiten: Konsistente Lieferzeiten sowohl für Standard- als auch für kundenspezifische Spezifikationen

Technisches Ingenieurteam: Bereitschaftsunterstützung für Anwendungstechnik, Fehlerbehebung bei der Installation und Fehleranalyse

Kontaktieren Sie Nuote Metals für Ihre Anforderungen an Rohrnieten

Ob Sie t angebenröhrenförmige NietenFür großvolumige Automobilmontagelinien oder maßgeschneiderte Lösungen für medizinische Geräteanwendungen liefert Nuote Metals das technische Know-how und die Fertigungszuverlässigkeit, die moderne Industrien benötigen.
