Sind Halbhohlnieten das am meisten unterschätzte Verbindungselement in der modernen Fertigung?

In den Fertigungssektoren vollzieht sich ein merkwürdiger Wandel. Nach Jahren der aggressiven Werbung für Blindnieten, Stanznieten und Klebeverbindungen kehren viele Produktionsingenieure stillschweigend zu einem Verbindungselement zurück, das es schon seit über einem Jahrhundert gibt: dem Halbrohrniet. Bei Nuote Metals konnten wir in den letzten 18 Monaten einen messbaren Anstieg an Anfragen und Bestellungen für diesen Verbindungstyp beobachten – insbesondere aus der Automobil-, Möbel- und Elektronikindustrie.

Dies ist kein von Nostalgie getriebener Trend. Die Daten deuten auf eine pragmatische Neubewertung dessen hin, was in der Produktion tatsächlich funktioniert.

Die Zahlen hinter der Rückkehr

Laut unseren internen Verkaufsdaten bei Nuote Metals sind die Bestellungen fürHalbrohrnietenstieg im zweiten Halbjahr 2024 im Vergleich zum Vorjahreszeitraum um etwa 30 %. Der Großteil dieser Bestellungen kam von:

• Zulieferer von Automobil-Innenraumkomponenten
• Hersteller von Büromöbeln und Sitzmöbeln
• Montagelinien für Gerätegehäuse
• Hersteller von elektronischen Schalttafeln

Ein großer Automobilzulieferer hat kürzlich in seiner Sitzmontagelinie Kunststoffklammern durch Halbrohrnieten ersetzt. Ihre gemeldete Ausfallrate sank von 1,2 % auf 0,08 % pro 1.000 Baugruppen.

In einem anderen Fall meldete ein Möbelhersteller eine Steigerung der Produktionsleistung um 20 %, nachdem er bei seinen Stuhlrahmenlinien von Schrauben-Mutter-Baugruppen auf unsere Nieten umgestellt hatte.

Warum jetzt? Die praktischen Vorteile

Die Rückkehr zu Halbhohlnieten wird nicht durch Marketingkampagnen vorangetrieben. Es basiert auf drei messbaren Vorteilen, die sich direkt auf die Produktionsergebnisse auswirken.

Eine geringere Setzkraft bedeutet eine schnellere Montage

Ein halber Hohlniet erfordert etwa ein Viertel der Setzkraft im Vergleich zu einem Vollniet gleichen Durchmessers. Dies bedeutet leichtere Druckluftwerkzeuge, eine geringere Ermüdung des Bedieners und weniger Wartungszyklen der Presse. Bei automatisierten Linien bedeutet dies schnellere Zykluszeiten.

Im Gegensatz zu Schrauben, die sich bei Vibration lösen können, stellen sie eine dauerhafte Verbindung her. Im Gegensatz zu Klebstoffen lässt ihre Leistung bei Temperatur- oder Feuchtigkeitsschwankungen nicht nach. Die durch das hohle Ende gebildete Klemmung dehnt sich gleichmäßig aus und erzeugt eine vorhersehbare Klemmkraft, die über Tausende von Baugruppen hinweg konstant bleibt.

Pivot-Fähigkeit

Da sich die Schwellung der Niete nur auf das Ende beschränkt, können Halbhohlnieten bei Bedarf locker eingestellt werden. Dadurch eignen sie sich für Scharniere, Klappmechanismen und rotierende Baugruppen – Anwendungen, bei denen andere dauerhafte Befestigungselemente versagen.

Häufige Missverständnisse, denen wir begegnen

Trotz seiner langen GeschichteHalbrohrnietenwerden oft missverstanden. Hier sind drei Missverständnisse, mit denen wir uns bei Nuote Metals regelmäßig befassen.

Irrtum 1: „Sie sind schwächer als Vollnieten“

Dies trifft nur zu, wenn derselbe Durchmesser verglichen wird. Allerdings behält ein Halbrohrniet 80–95 % der Scherfestigkeit eines Vollniets bei, erfordert aber deutlich weniger Kraft zum Setzen. Für die meisten industriellen Anwendungen ist diese Festigkeit mehr als ausreichend. Der Kompromiss ist günstig: etwas geringere Festigkeit für deutlich schnellere Installation.

Missverständnis 2: „Sie sind nur für weiche Materialien geeignet“

Sie werden häufig in Leder-, Stoff- und Kunststoffbaugruppen verwendet. Aber auch in Bremsbelägen von Automobilen, Kupplungsbelägen und Flugzeuginnenräumen sind sie zu finden. Die Materialauswahl – Stahl, Edelstahl, Messing, Kupfer oder Aluminium – bestimmt die endgültige Festigkeit und Eignung. Der Befestigungstyp selbst ist nicht der limitierende Faktor.

Missverständnis 3: „Die Installation erfordert teure Ausrüstung“

Sie können mit manuellen Werkzeugen, pneumatischen Nietpistolen oder hydraulischen Pressen gesetzt werden. Für die Großserienproduktion stehen automatisierte Orbitalnietsysteme zur Verfügung. Der Kapitalaufwand ist vergleichbar mit oder geringer als bei anderen automatisierten Befestigungsmethoden.

Echte Anwendungen aus unseren Werksunterlagen

Montage von Sitzbezügen für Kraftfahrzeuge

Ein Autositzhersteller wandte sich mit einem wiederkehrenden Problem an Nuote Metals: Kunststoffklammern, die zur Befestigung von Vinyl mit Schaumstoffrückseite verwendet wurden, brachen während der Installation ab und versagten bei Temperaturschwankungen. Die Ablehnungsquote lag bei 1,2 %.

Wir empfehlen 4-mm-Universalkopf-Halbrohrnieten aus verzinktem Stahl. Die Nieten wurden mit einer pneumatischen Presse angebracht, wobei die Setzzeit pro Niet etwa 0,6 Sekunden betrug. Nach der Installation wurden die Sitze Temperaturwechseltests von -20 °C bis 80 °C und wiederholten Ein-/Ausstiegstests unterzogen.

Die Ablehnungsquote sank auf 0,08 %. Der Hersteller hat seitdem alle Sitzverkleidungen auf unsere Nieten umgestellt und berichtet von einer Reduzierung der Installationszeit pro Sitz um 15 %.

Industrieller Vorhängeschloss-Verriegelungsmechanismus

Ein Hersteller von Vorhängeschlössern benötigte eine Niete, um eine interne Verriegelungsplatte in einem Gehäuse aus Zinkdruckguss zu befestigen. Das Durchgangsloch im Gehäuse war größer als der Nietschaft, und eine zweite Unterlegscheibe verursachte unnötige Montageschritte und Kosten.

Wir haben Halbrundnieten aus Edelstahl 304 mit Flachrundkopf und einem Schaftdurchmesser von 4 mm und einer Zylinderlänge von 6 mm geliefert. Der Fachwerkkopf – mit einem Durchmesser, der dem 2,2- bis 2,8-fachen des Schafts entspricht – überbrückte das übergroße Loch und verhinderte ein Durchziehen, ohne dass eine separate Unterlegscheibe erforderlich war.

Das Vorhängeschloss hat 50.000 Zyklentests ohne Lockerung bestanden. Der Kunde verzichtete auf die sekundäre Unterlegscheibe und verkürzte die Montagezeit um 12 Sekunden pro Einheit.

Technische Parameter – Unsere Werksstandards

Bei Nuote Metals fertigen wir Nieten nach den folgenden Spezifikationen.

Dimensionsbereich

Verfügbare Materialien

Überlegungen zur Installation

Lochvorbereitung

Der Lochdurchmesser sollte 0,05–0,10 mm größer sein als der Nietschaft. Ein übergroßes Loch führt zu einer ungleichmäßigen Clinchbildung. Ein zu kleines Loch kann den hohlen Schwanz spalten.

Einstellungswerkzeuge

Sie können wie folgt eingestellt werden:

• Manuelle Hammereinstellung (geringe Lautstärke)
• Pneumatische Nietpistolen (mittleres Volumen)
• Hydraulische oder pneumatische Pressen (großes Volumen)
• Automatisierte Exzenternietsysteme (sehr hohe Stückzahl)

Qualitätskontrollpunkte

• Visuelle Kontrolle der Clinchbildung
• Prüfung der Auszugskraft gemäß Anwendungsspezifikation
• Konsistenzüberwachung auf automatisierten Linien

Halbhohlnieten – FAQ

F1: Was ist der Unterschied zwischen Halbrohr- und Vollrohrnieten?

A: Der Unterschied liegt in der Tiefe des Hohlprofils. Ein Halbhohlniet hat einen Hohlraum, der sich vom hinteren Ende aus nur über 30–50 % der Schaftlänge erstreckt. Ein Vollrohrniet ist im gesamten Schaft hohl. Sie bieten eine höhere Scherfestigkeit (80–95 % des Feststoffgehalts) und reduzieren gleichzeitig die Abbindekraft um etwa 70 %. Vollrohrnieten bieten nur 50–70 % der Festigkeit von Vollnieten. Für Anwendungen, die Belastbarkeit bei Hochgeschwindigkeitsmontage erfordern – wie beispielsweise Bremsbeläge für Kraftfahrzeuge oder Möbelrahmen – sind Halbrohrnieten die richtige Wahl.

F2: Können sie als Drehpunkte oder für lose Verbindungen verwendet werden?

Ja. Sie können je nach Anwendungsfall locker befestigt werden. Da die Schwellung der Niete nur am Ende erfolgt, können sie als Drehpunkte dienen, an denen Bewegung bevorzugt wird. Dadurch eignen sie sich hervorragend für Scharniere, Klappmechanismen und rotierende Baugruppen. Zu den Anwendungen gehören Möbeldrehpunkte, elektrische Anschlussverbindungen und mechanische Verbindungen. Der Setzdruck kann gesteuert werden, um die gewünschte Dichtheit zu erreichen.

F3: Wie stellt Nuote Metals eine gleichbleibende Qualität über große Produktionsläufe hinweg sicher?

A: Bei Nuote Metals beginnt die Qualitätskontrolle bereits im Rohmaterialstadium. Jede Charge ist anhand des Mühlenzertifikats rückverfolgbar. Während der Produktion führen wir in festgelegten Abständen Maßkontrollen durch – typischerweise 10 Proben pro 1.000 Stück. Wir messen Schaftdurchmesser, Lauflänge, Kopfdurchmesser und Hohltiefe. Die Endkontrolle umfasst die Prüfung der Clinchbildung an repräsentativen Proben. Zu jeder Lieferung stellen wir außerdem eine vollständige Dokumentation zur Verfügung, einschließlich Inspektionsberichten, Werkszertifikaten und RoHS-Erklärungen.

Eine maßvolle Rückkehr zu bewährter Technologie

Halbrohrnietensind keine neue Lösung. Sie stellen eine bewährte Lösung dar, die für bestimmte Anwendungen messbare Vorteile gegenüber vielen Alternativen bietet. Der aktuelle Trend zu ihrem verstärkten Einsatz scheint auf praktische Überlegungen zurückzuführen zu sein: geringere Setzkraft, gleichbleibende Verbindungsqualität und Eignung sowohl für strukturelle als auch für Drehzapfenanwendungen.

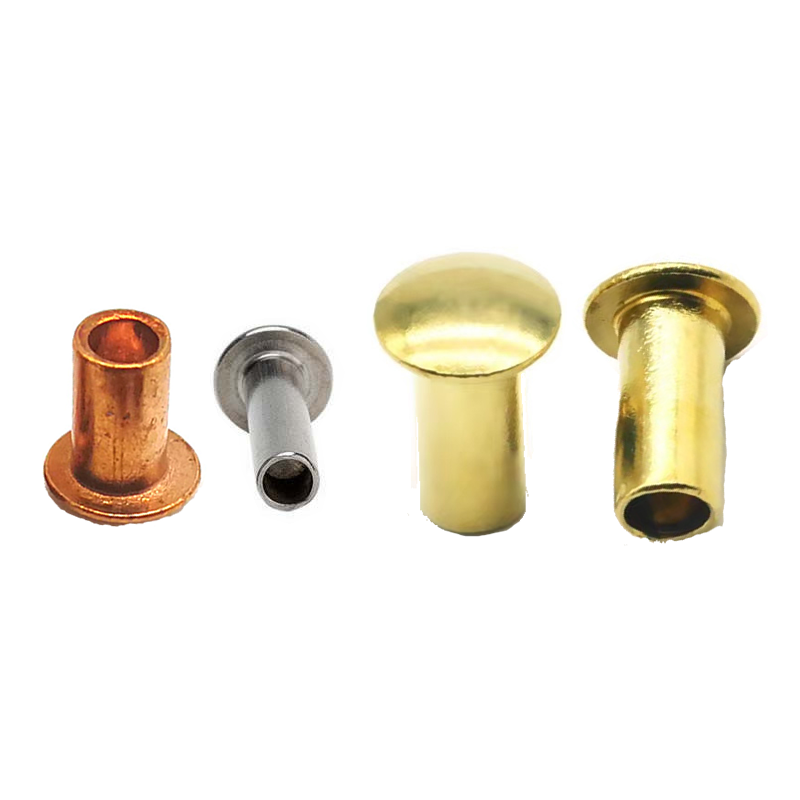

Bei Nuote Metals fertigen wir sie weiterhin aus Stahl, Edelstahl, Messing, Kupfer und Aluminium mit den Kopfformen Flach, Rund, Senkkopf, Truss, Universal und Pfanne. Unsere ISO 9001:2015-Zertifizierung gewährleistet Rückverfolgbarkeit und Qualitätskonsistenz.

Das Verbindungselement, das der Fertigung seit über einem Jahrhundert dient, ist auch heute noch eine wichtige Wahl in der modernen Montage.
