Halbrohrnieten

Halbrohrnietensind das, was Sie angeben, wenn Sie die Stärke einer Vollniete benötigen, Ihre Produktionslinie sich aber die schweren Pressen, langsamen Zyklen und hohen Setzkräfte, die Vollnieten erfordern, nicht leisten kann. Das halbrohrförmige Design – ein flacher Hohlraum am hinteren Ende, typischerweise 45–55 % der Lauflänge – bedeutet, dass beim Einbau nur die dünne Wand des Hohlprofils nach außen rollt. Das Ergebnis: schnellere Montage, leichtere Werkzeuge und jedes Mal ein gleichmäßiger Clinch.

Wenn Ihr Fließband auf Hochtouren läuft und Ihre Verbindungen dennoch halten müssen, sind Halbrohrnieten die Lösung.

Halbrohrförmig vs. massiv vs. vollrohrförmig – die Wahl des richtigen Designs

Das charakteristische Merkmal eines Halbrohrniets ist der flache Hohlraum am hinteren Ende – typischerweise 45–55 % der Zylinderlänge. Bei der Montage rollt sich nur die dünne Wand dieses Hohlprofils nach außen und bildet den Clinch. Dies unterscheidet sich grundlegend von einem Vollniet (vollständig massiv) und einem Vollrohrniet (vollständig hohl).

Für die meisten Industrie-, Möbel-, Automobil- und Eisenwarenanwendungen bietet der Halbhohlniet das beste Gleichgewicht zwischen Festigkeit und Produktionseffizienz.

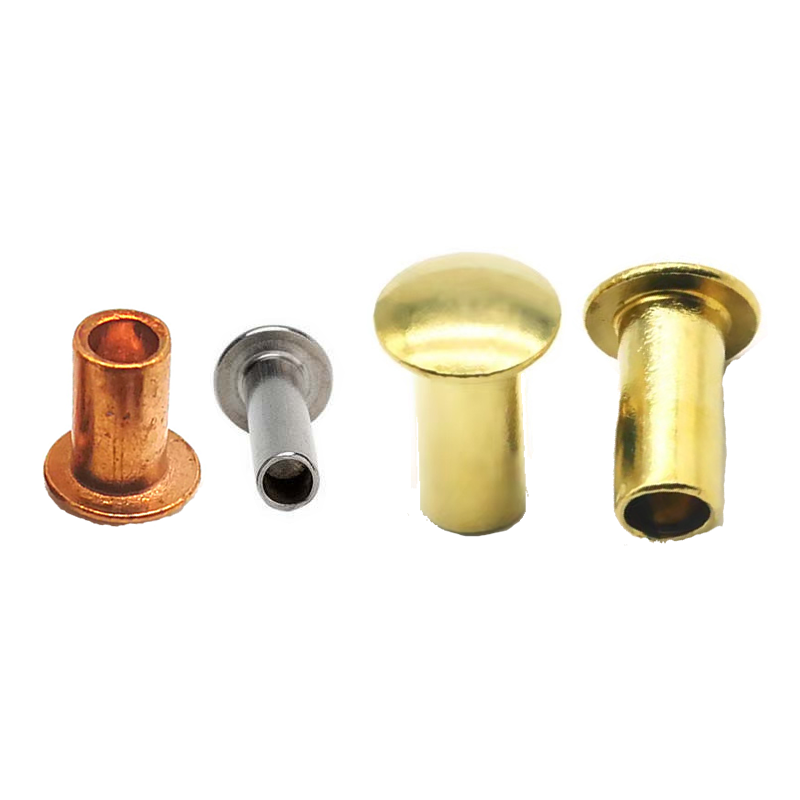

Materialien und Kopfformen – unser Angebot

Sie sind in fünf Materialfamilien und acht Kopfausführungen erhältlich, um Ihren Anwendungsanforderungen gerecht zu werden.

Verfügbare Kopfformen:

Ausführungen: Verzinkt, brüniert, passiviert, lackiert, vernickelt, antikisiert, eloxiert, schlicht – je nach Material.

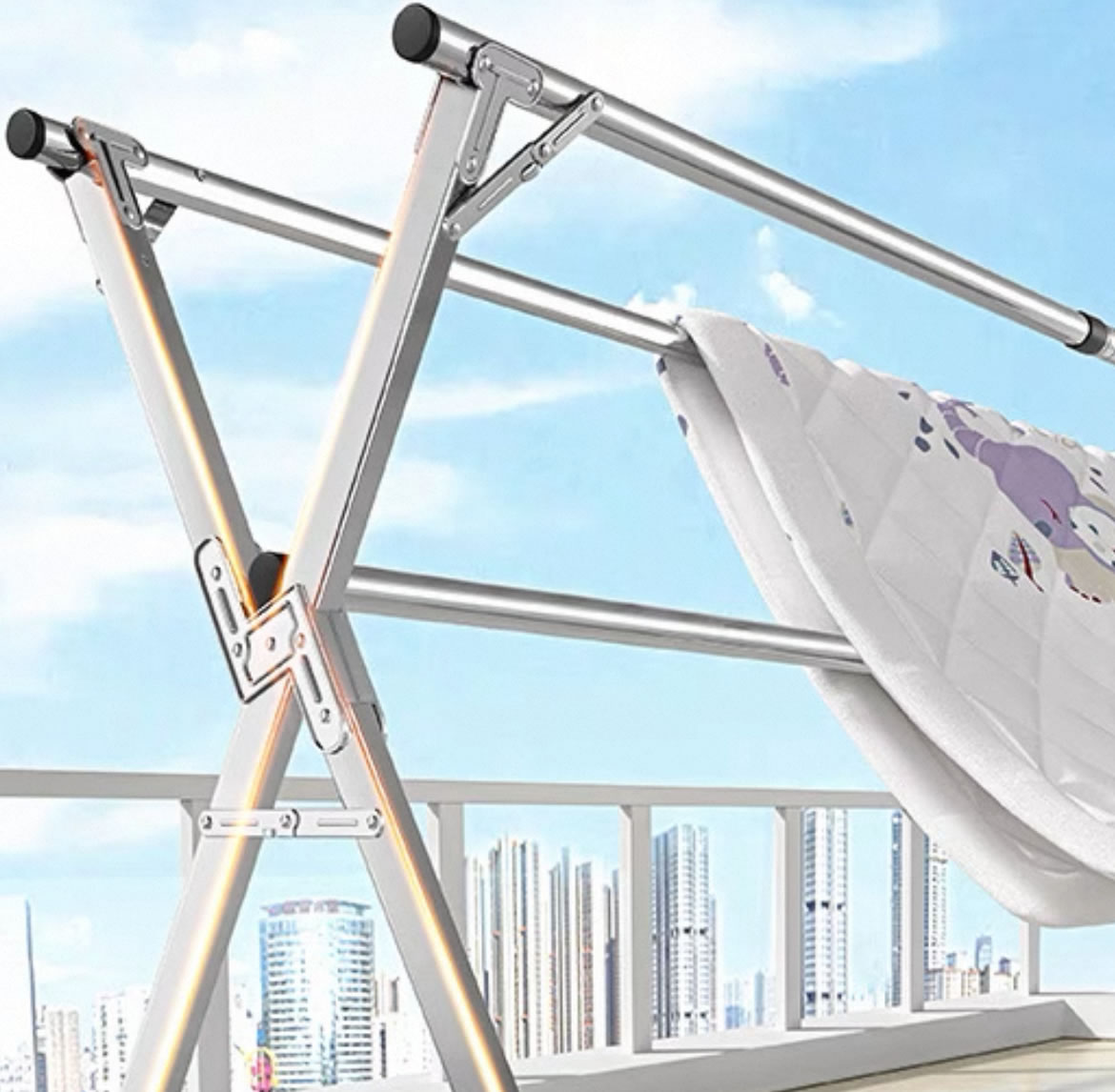

Eine echte Anwendung – Wäscheständer aus Aluminium

Ein Hersteller von tragbaren Wäscheständern verwendete Aluminiumnieten, um die Scherenscharnierverbindungen seiner Klappständer zu montieren. Die vorhandenen Nieten waren aus massivem Aluminium – sie funktionierten, aber das Fließband war langsamer als vom Kunden gewünscht. Die hohe Presskraft erforderte eine sorgfältige Einrichtung der Presse, und jede Fehlausrichtung führte zu einer Verformung des dünnen Aluminiumrohrs. Der Kunde wünschte eine schnellere Montage ohne Einbußen bei der Verbindungsfestigkeit.

Wir haben den Fehlermodus analysiert: Die Vollnieten waren für diese Anwendung überdimensioniert. Die Belastung der Scharniergelenke war mäßig – ein paar Kilogramm nasse Kleidung – und die Gefahr einer Verformung war hoch, da der Schlauch dünn war. Die Lösung war ein halbrohrförmiges Design, das die Setzkraft reduziert und dennoch mehr als genug Festigkeit bietet.

Nuote Metals lieferte Halbrohrnieten aus Aluminium – 4,0-mm-Schaft, 7,0-mm-Rundkopf, 10,0-mm-Zylinderlänge, glatte Oberfläche. Der halbröhrenförmige Hohlraum reduzierte die Setzkraft um über 60 % und eliminierte die Rohrverformung. Das Aluminiummaterial passte zum Rackrahmen. Der runde Kopf sorgte für ein sauberes, einheitliches Erscheinungsbild.

Der Kunde testete 1.000 Nieten in 500 Racks. Nach 10.000 Faltzyklen mit 15 kg Belastung keine Verformung, kein Lösen. Die Montagegeschwindigkeit stieg um 35 %, und die Ausschussquote sank auf nahezu Null. Mittlerweile bestellen sie Halbhohlnieten in Losgrößen von 300.000 Stück pro Jahr.

So werden Nieten spezifiziert – was wir von Ihnen benötigen

Sie werden individuell nach Ihren genauen Anforderungen hergestellt. Hier ist, was wir brauchen, um Ihre Spezifikation richtig zu machen.

Die Maße, die wir brauchen:

• Schaftdurchmesser – 1,5 mm bis 8,0 mm
• Lauflänge – gemessen von der Unterseite des Kopfes bis zum Ende des Schafts. Diese berechnen wir aus Ihrer Materialstapeldicke.

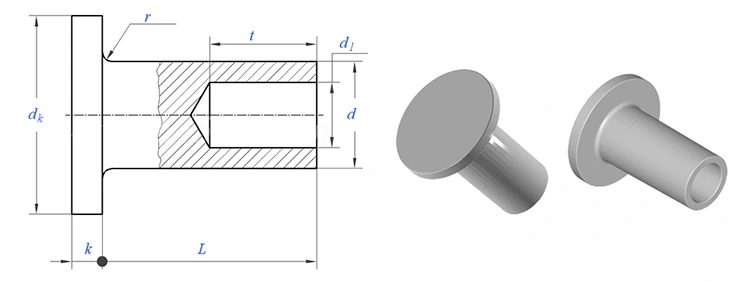

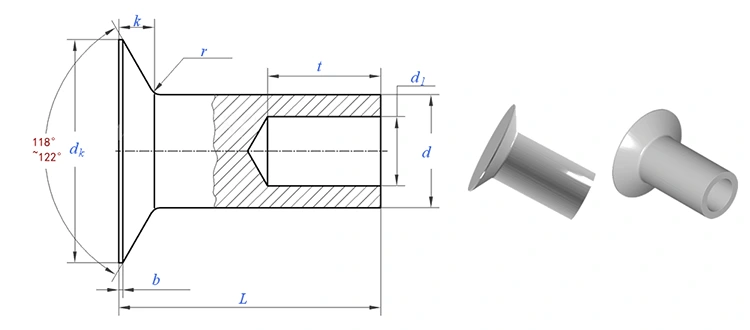

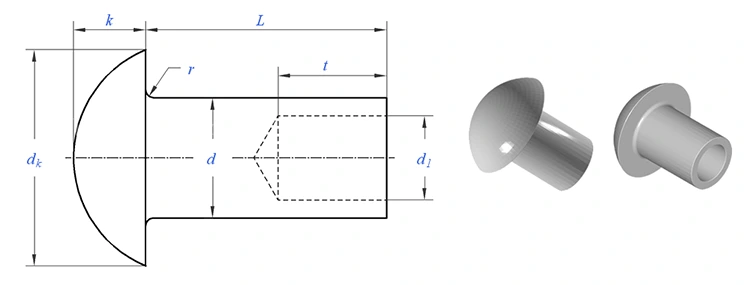

• Kopfform – rund, flach, oval, Truss, Pfanne, Universal, Pilzkopf oder Senkkopf
• Kopfdurchmesser – abgestimmt auf Ihren Auflageflächenbedarf

Die Entscheidungen, die Sie treffen:

• Material – Stahl, Edelstahl, Messing, Kupfer oder Aluminium
• Design – massiv oder halbrohrförmig
• Oberfläche – Zink, passiviert, lackiert, Nickel, eloxiert, antik usw.

Wenn Sie sich hinsichtlich der Lauflänge oder des Kopfdurchmessers nicht sicher sind:Senden Sie uns Ihre Materialstapeldicke oder ein Musterteil. Wir empfehlen Ihnen die optimalen Maße. Für technische Beratung berechnen wir keine Gebühren.

Probenvorlaufzeit:5–10 Tage für Standardspezifikationen. Sonderwerkzeuge: 15–20 Tage.

Vom Rohmaterial bis zum fertigen Niet – unser Produktionsworkflow

Halbrohrnieten werden durch Kaltstauchen geformt – ein Prozess, bei dem Metall bei Raumtemperatur mithilfe von Hochgeschwindigkeitspressen und Präzisionsgesenken geformt wird. So machen wir es Schritt für Schritt.

Materialbeschaffung– Wir kaufen zertifizierten Draht von zugelassenen Walzwerken. Für eine vollständige Rückverfolgbarkeit wird jede Spule mit einem Werkstestzertifikat und einer Chargennummer geliefert. Wir akzeptieren keine Spulen ohne ordnungsgemäße Dokumentation.

Wareneingangskontrolle– Jede Spule wird auf Durchmesser (Lasermikrometer, ±0,02 mm) und Härte (Rockwell-Tester) überprüft. Für Stahl benötigen wir HRB 70–85. Spektrometer überprüft Materialzusammensetzung. Jedes außerhalb der Spezifikation liegende Coil wird aussortiert, bevor es die Produktionshalle erreicht.

Kalte Überschrift– Der Draht wird in einen Kaltkopf mit mehreren Stationen eingespeist. In einer einzigen fortlaufenden Sequenz:

• Der Draht wird auf den exakten Schaftdurchmesser gezogen
• Auf präzise Rohlingslänge zuschneiden
• Der erste Schlag richtet den Rohling aus
• Zweiter Schlag formt den Kopf (jeder von acht Kopfstilen)
• Der dritte Schlag extrudiert den halbhohlen Hohlraum auf 45–55 % Tiefe

Plattieren oder Beschichten– Zink, Passivierung, Lack, Nickel, Eloxierung oder andere Oberflächen werden wie angegeben aufgetragen. Die Dicke der Beschichtung wird durch RFA überprüft.

Endkontrolle– 100 % optische Sortierung für kritische Abmessungen. AQL-Probe manuell verifiziert. Zu jeder Charge werden ein Maßbericht und ein Zertifikat ausgestellt.

Warum das Kaltstauchen bei Halbrohrnieten funktioniert:

• Die Kavitätstiefe muss präzise sein – zu gering und die Setzkraft bleibt hoch; zu tief und der Clinch ist schwach.
• Kaltstauchen verfestigt das Material und erhöht die Oberflächenhärte ohne Wärmebehandlung um 15–20 %.
• Konsistenz ist in den Prozess integriert – jede Niete passt zur ersten.

Qualitätskontrolle – Was wir prüfen, warum es wichtig ist

Unser Inspektionsprozess:

• Eingehender Draht – Durchmesser und Härte werden vor Produktionsbeginn überprüft. Spektrometer überprüft Materialzusammensetzung.
• Erster Artikel – 10 Nieten gemessen am optischen Komparator. Alle Abmessungen überprüft – Schaft, Kopf, Lauflänge, Hohlraumtiefe.
• In Bearbeitung – 5 Nieten alle 500 Stück. Kritische Abmessungen werden mit digitalen Messschiebern überprüft. Jede Drift stoppt die Presse.
• Abbindetest – Alle 2.000 Stück in Probematerial einbetten. Clinch auf Symmetrie, Dichtheit und Risse überprüft.
• Endsortierung – 100 % optische Kontrolle. AQL-Probe manuell verifiziert.

Was unsere Kunden sagen – Echtes Feedback

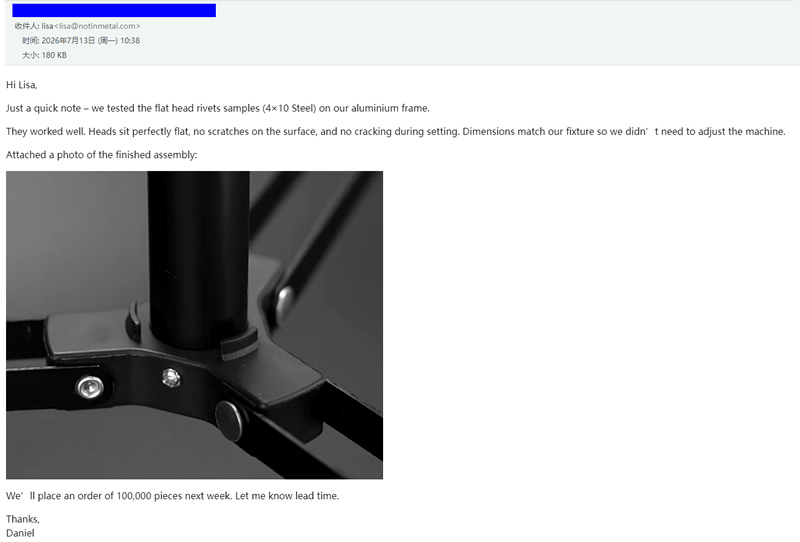

Wir behaupten nicht nur Qualität – wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Kunden, die unsere Halbrohrnieten in ihren Produktionslinien verwendet haben. Vom Möbelhersteller bis zum Elektronikmonteur teilen sie ihre Erfahrungen mit unserer Produktqualität, Lieferzuverlässigkeit und unserem technischen Support.

Ihre Bestellung – was wir Ihnen senden

Wenn Ihre Nieten bei Ihnen eintreffen, erhalten Sie mehr als nur das Produkt. Wir fügen eine vollständige Aufzeichnung darüber bei, was hergestellt wurde und wie es überprüft wurde.

Was Sie in der Box finden:

• Nieten in versiegelten Polybeuteln – beschriftet mit Teilenummer, Chargennummer und Menge. Keine losen Teile, kein Raten.
• Materialzertifikat – Chemische Zusammensetzung und Zugeigenschaften der Originalspule. Rückführbar auf die Hitzezahl.
• Prüfblatt – Tatsächliche Maße von 10 Nieten aus Ihrer Charge. Wir erfassen Schaftdurchmesser, Kopfdurchmesser, Kopfhöhe, Lauflänge und Hohlraumtiefe.
• Finish-Zertifikat – Für plattierte Nieten, RFA-Dickenüberprüfung.
• Konformitätsdokument – ​​Von unserem QA-Manager unterzeichnet, mit einer eindeutigen Chargennummer zur Rückverfolgbarkeit.
• Wir bewahren Kopien fünf Jahre lang auf – wir empfehlen Ihnen jedoch, auch Ihre aufzubewahren.

Zertifiziert nach:ISO 9001:2015, RoHS, REACH

Drei Fragen, die wir oft beantworten

F1: Ich verwende Halbhohlnieten und sie reißen beim Setzen immer wieder. Was verursacht das und wie kann ich es beheben?

A: Risse während des Abbindens sind eines der häufigsten Probleme, von denen wir hören. Hier sind die wahrscheinlichsten Ursachen und Lösungen:

Ursache 1: Falsches Material für die Anwendung. Edelstahl härtet schnell aus und ist anfälliger für Risse als Stahl oder Messing. Wenn Sie verwendenrostfreie Halbrohrnietenund Risse auftreten, sollten Sie einen Wechsel zu kohlenstoffarmem Stahl oder Messing in Betracht ziehen – diese verzeihen beim Abbinden mehr Fehler.

Ursache 2: Hohlraumtiefe ist zu groß. Wenn der Hohlraum mehr als 55 % der Lauflänge ausmacht, ist die verbleibende Wandstärke zu dünn, um den Rollvorgang zu unterstützen. Die Lösung ist einfach: Wir können die Hohlraumtiefe auf 45–50 % der Lauflänge einstellen. Schicken Sie uns Ihren aktuellen Niet und wir messen die Hohlraumtiefe.

Ursache 3: Setzkraft ist zu hoch. Halbhohlnieten benötigen nur 25–30 % der Kraft, die für Vollnieten erforderlich ist. Wenn Ihre Presse zu hoch eingestellt ist, wird die Hohlwand eher reißen, als dass sie reibungslos rollt. Setzkraft um 30 % reduzieren und erneut testen.

Ursache 4: Die Dicke des Materialstapels ist falsch. Wenn die Lauflänge zu kurz ist, erreicht das Hohlprofil den Boden, bevor der Clinch vollständig geformt ist. Die Lauflänge sollte 1,5–2,0 mm länger sein als die Gesamtdicke Ihres Materialstapels. Messen Sie Ihre Stapeldicke und senden Sie diese an uns – wir überprüfen die Lauflänge.

Wenn keine dieser Maßnahmen das Problem löst, senden Sie uns eine Probe Ihrer gerissenen Nieten und Ihres Materialstapels. Wir analysieren den Fehler und empfehlen eine konkrete Lösung – kostenlos.

F2: Kann ich sie im Außenbereich verwenden?

A: Ja, mit dem richtigen Material und der richtigen Verarbeitung. Für Außenanwendungen empfehlen wir:

Edelstahl (304 oder 316) mit passivierter Oberfläche für dauerhafte Korrosionsbeständigkeit

Verzinkter Stahl mit gelber Chromatierung für 96 Stunden Salzsprühnebelbeständigkeit (geeignet für den geschützten Außenbereich)

Aluminium mit eloxierter Oberfläche für leichte Outdoor-Montagen

F3: Wie wähle ich die richtige Zylinderlänge für einen Halbrohrniet aus?

A: Wählen Sie eine Lauflänge, die etwa 1,5–2,0 mm länger ist als Ihre gesamte Materialstapeldicke. Wenn Sie beispielsweise zwei 2-mm-Platten (insgesamt 4 mm) verbinden, wählen Sie eine Lauflänge von 5,5–6,0 mm. Diese zusätzliche Länge bietet genügend Material, damit das Hohlprofil nach außen rollen und eine sichere Klammer bilden kann, ohne durchzuschlagen. Wenn der Lauf zu kurz ist, ist der Clinch schwach. Zu lang, und der Lauf könnte zerknittern. Senden Sie uns die Dicke Ihres Materialstapels und wir empfehlen Ihnen die genaue Länge.
