Warum entscheiden sich Ingenieure wegen der Leitfähigkeit, des Wärmemanagements und der lebendigen Patina für Kupferrohrnieten?

Kupfer ist eines der ältesten Verbindungsmaterialien, die der Industrie bekannt sind. Aber die Kombination von Kupfer mit einer vollständig röhrenförmigen Form ist überraschend modern. Bei Nuote Metals produzieren wirRohrnieten aus KupferFür Kunden, die mehr als nur eine mechanische Verbindung benötigen – sie benötigen elektrische Kontinuität, Wärmeableitung oder eine Oberfläche, die schön altert. Dieser Leitfaden konzentriert sich ausschließlich auf die Rohrkonfiguration: vollständig hohl, leicht und mit geringer Krafteinstellung.

Was zeichnet einen Kupferrohrniet aus?

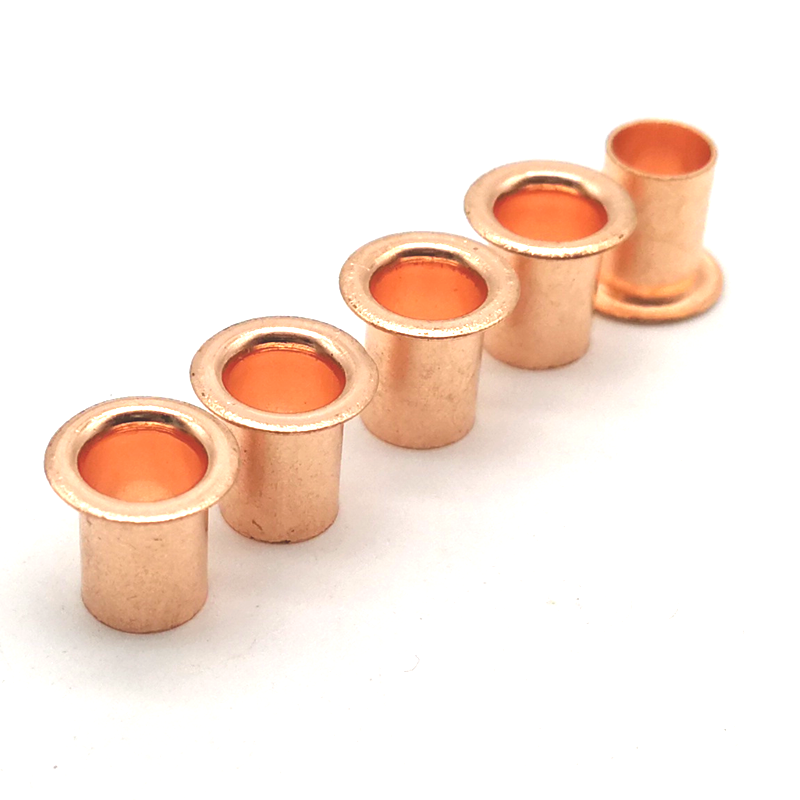

A Rohrniet aus Kupferist ein Dauerbefestiger mit einem vorgeformten Kopf und einem vom Schwanz bis zum Kopf hohlen Schaft. Die Wandstärke liegt je nach Durchmesser typischerweise zwischen 0,20 mm und 0,45 mm. Bei der Installation rollt die dünne Kupferwand mit sehr geringer Kraft nach außen und erzeugt so eine saubere, gleichmäßige Wellung.

Drei Eigenschaften unterscheiden Kupfer von Aluminium, Stahl oder Messing:

Elektrische Leitfähigkeit:100 % IACS (International Annealed Copper Standard). Kein anderes übliches Verbindungsmetall kommt dem nahe.

Wärmeleitfähigkeit:401 W/m·K – ideal für Kühlkörper und Kühlbaugruppen.

Natürliche Korrosionsbeständigkeit:Bildet im Außenbereich eine schützende grüne Patina (basisches Kupfercarbonat).

Wenn Sie diese Eigenschaften mit einer röhrenförmigen Form kombinieren, erhalten Sie ein Befestigungselement, das Strom leitet, Wärme überträgt, sich mit leichtem Druck aushärtet und nahezu kein Gewicht hinzufügt.

Kupferrohre im Vergleich zu anderen Materialien – ein praktischer Vergleich

Die folgende Tabelle platziertRohrnieten aus Kupferneben Aluminium- und Messing-Rohrnieten – alle vollständig hohl, gleicher Durchmesser.

Unsere Beobachtung:Für rein elektrische oder thermische Zwecke ist Kupfer unübertroffen. Für das Eintauchen in Salzwasser ist ein Rohr aus Edelstahl 316 besser geeignet. Für dekorative Goldfarben im Innenbereich ist Messing günstiger. Wählen Sie Kupfer, wenn Leitfähigkeit oder Patina wichtig sind.

Vier reale Anwendungen, bei denen sich Kupferrohrnieten auszeichnen

Sammelschienen- und Erdungsanschlüsse

Ein Stromverteilerpanel benötigt dauerhafte, widerstandsarme Verbindungen. Schrauben lockern sich mit der Zeit. Vollkupfernieten funktionieren, erfordern jedoch eine hohe Setzkraft. Nuote Metals lieferte C11000-Rohrnieten aus Kupfer an einen Schaltanlagenhersteller. Die röhrenförmige Form reduzierte die Setzkraft um 40 % und die hohle Mitte ermöglichte eine visuelle Inspektion der vollständigen Rollenbildung. Gemessener Kontaktwiderstand unter 0,1 mΩ nach 1.000 thermischen Zyklen.

LED-Kühlkörperaufsatz

Das Wärmemanagement ist für Hochleistungs-LEDs von entscheidender Bedeutung. Ein Automobilbeleuchtungshersteller verwendete Aluminiumnieten, um Kühlrippen an LED-Platinen zu befestigen. Die Wärmeleitfähigkeit von Aluminium (237 W/m·K) war akzeptabel, aber sie wollten besser. Durch die Umstellung auf Rohrnieten aus Kupfer konnte die Effizienz des Wärmepfads um fast 70 % gesteigert werden. Die geringere Setzkraft verhinderte außerdem eine Rissbildung im keramischen LED-Substrat.

Heritage-Dächer und Dacheindeckungen

Für die Restaurierung eines historischen Gebäudes waren Befestigungselemente erforderlich, die zum vorhandenen Kupferdach passten. Edelstahl war optisch falsch. Massive Kupfernieten waren authentisch, ließen sich aber nur langsam anbringen. Der Auftragnehmer verwendete Kupferrohrnieten von Nuote Metals – gleiches Material, gleiche Patinaentwicklung, aber 50 % schnellere Aushärtung. Nach drei Jahren sind die Nieten nicht mehr von den massiven Originalnieten zu unterscheiden.

Antimikrobielle Touch-Oberflächen

Die natürliche antimikrobielle Eigenschaft von Kupfer (getestet gemäß EPA und ISO 22196) ist für High-Touch-Produkte wertvoll. Ein Hersteller öffentlicher Handläufe bettete Kupferrohrnieten als dekorative und funktionale Elemente ein. Die Nieten töten >99,9 % der Bakterien innerhalb von zwei Stunden ab. Die röhrenförmige Form ermöglichte ein niedriges Profil und beeinträchtigte die glatte Oberfläche des Handlaufs nicht.

Technische Parameter – Unsere Werksstandards

Nuote Metals stellt Kupferrohrnieten aus C11000 (ETP-Kupfer) und C12200 (Phosphor desoxidiertes Kupfer) her. Die folgende Tabelle zeigt unseren Standard-Abmessungsbereich.

Bei Durchmessern unter 2 mm wird es schwierig, Rohre zu formen. Für sehr kleine Größen empfehlen wir Halbhohlnieten aus Kupfer.

Verfügbare Ausführungen:

Natürlich (wie gebildet)– leuchtendes Rot-Orange, wird im Freien patinieren

Lackiert– klare Beschichtung verhindert Anlaufen (Innenbereich)

Verzinnt– lötbar, verhindert Oberflächenoxidation

Antik / oxidiert– dunkelbraune Vorpatina für Vintage-Look

Alle Oberflächen sind RoHS-konform.

Installation – Das einzigartige Verhalten von Kupfer

Kupfer ist weich und dehnbar, was das Aushärten erleichtert – aber auch leicht abfärbt.

Empfohlene Setzkraft

Für einen 3 mm Schaft, 1,5 – 2,5 mm Materialstapel: 400 – 700 N. Verwenden Sie eine pneumatische oder Servopresse. Bei geringer Lautstärke eignet sich eine Handpresse.

Lochvorbereitung

Lochdurchmesser = Schaft-Außendurchmesser + 0,05 bis 0,10 mm. Das Entgraten ist unerlässlich – ein scharfer Grat spaltet die dünne Kupferwand.

Werkzeuge

Verwenden Sie Ambosse aus poliertem, gehärtetem Stahl. Raue oder schmutzige Werkzeuge hinterlassen bleibende Spuren auf der weichen Kupferoberfläche. Ein flach konkaver Amboss erzeugt eine saubere, gleichmäßige Locke.

Häufige Fehler

【Rohrnieten aus Kupfer】FAQ

F1: Kann ich Kupferrohrnieten im Freien verwenden? Werden sie grün?

A: Ja, und die grüne Patina ist ein Merkmal, kein Mangel. Kupfer bildet an der Luft und Feuchtigkeit zunächst ein braunes Oxid (Cuprit), dann über mehrere Jahre hinweg ein grünes Carbonat (basisches Kupfercarbonat). Diese Patina ist stabil, porenfrei und verhindert weitere Korrosion. Für Außenanwendungen wie Dächer, Dacheindeckungen oder Gartenprodukte ist die Patina wünschenswert. Wenn Sie die helle Kupferfarbe beibehalten möchten, entscheiden Sie sich für lackierte Rohrnieten aus Kupfer – der Lack nutzt sich jedoch im Freien mit der Zeit ab. Nuote Metals empfiehlt natürliches (unlackiertes) Kupfer für alle Außenanwendungen, bei denen eine langfristige Korrosionsbeständigkeit erforderlich ist.

F2: Was ist der Unterschied zwischen C11000- und C12200-Kupfer für Hohlnieten?

A: C11000 (elektrolytisch robustes Pech) ist das Standardkupfer mit hoher Leitfähigkeit – 100 % IACS. Es ist weich, lässt sich leicht aushärten und eignet sich für die meisten elektrischen und dekorativen Anwendungen. C12200 (Phosphor desoxidiert) enthält eine kleine Menge Phosphor (0,015–0,040 %) als Desoxidationsmittel. Es hat eine etwas geringere Leitfähigkeit (85–90 % IACS), aber eine bessere Schweißbarkeit und Beständigkeit gegen Wasserstoffversprödung. Unter bestimmten Wasserbedingungen ist es außerdem korrosionsbeständiger. Unsere Empfehlung: Für allgemeine elektrische und dekorative Zwecke verwenden Sie C11000. Verwenden Sie C12200 für Rohrleitungen, Wasserkontakt oder alle Anwendungen, bei denen in der Nähe der Niete geschweißt oder gelötet wird.

F3: Wie berechne ich die richtige Länge für eine Kupferrohrniete?

A: Kupfer ist weich und lässt sich leicht rollen, daher benötigen Sie weniger hervorstehendes Material als bei Stahl. Verwenden Sie diese Formel: Lauflänge = Dicke des Materialstapels + (0,4 bis 0,7) × Schaftdurchmesser. Beispiel: Gesamtstapel 2,0 mm, Schaftdurchmesser 3,0 mm. Verwenden Sie die Mitte des Bereichs: 0,55 × 3,0 = 1,65 mm. Gesamtlänge = 2,0 + 1,65 = 3,65 mm. Runden Sie auf die nächste Standardlänge auf (z. B. 3,8 mm oder 4,0 mm). Für sehr weiche Materialien (dünner Stoff, Gummi) verwenden Sie 0,4 × d. Für härtere Stapel (Leder, starrer Kunststoff) verwenden Sie 0,7 × d. Nuote Metals kann Ihnen kostenlose Musternieten in zwei benachbarten Längen zum Testen zusenden – teilen Sie uns einfach Ihre Stapeldicke mit.

Qualität und Transparenz

Nuote Metals arbeitet nach ISO 9001:2015. Jede Charge vonRohrnieten aus Kupferist anhand des Rohstoffzertifikats (Schmelznummer), des Produktionspressprotokolls und des Endkontrollberichts rückverfolgbar. Wir führen AQL-Probenahmen gemäß ISO 2859 durch – kritische Dimensionen bei 1,0, Hauptdimensionen bei 2,5. RoHS-Erklärungen sind ohne Aufpreis enthalten.

Unsere Kundenrichtlinien:

• Kostenlose Muster (vorrätige Größen) – Bezahlung nur per Kurier
• Kundenspezifische Längen und Flanschformen – Werkzeugbereitstellung in 10 Tagen
• Mindestbestellmenge 20.000 Stück für Standardgrößen; niedriger für Erstbestellungen
• Lieferzeit: Lager 3–5 Tage; kundenspezifisch 15–20 Tage

Wir haben geliefertRohrnieten aus Kupferan Kunden in über 30 Ländern, darunter Energieverteilungs-, Beleuchtungs-, Denkmalbau- und Medizingeräteindustrie.
