Sind Rohrnieten nach DIN 7340 die Präzisionslösung für Ihre Anforderungen an die Leichtbaumontage?

Wenn ein deutscher Ingenieur nach einem greiftRohrniet, die Chancen stehen gut, dass sie DIN 7340 spezifizieren. Diese Norm ist seit Jahrzehnten das Rückgrat der Präzisionshohlnietenherstellung in Europa. Bei Nuote Metals produzieren wirNieten DIN 7340für Kunden, die exakte Abmessungen, konstante Wandstärken und zuverlässige Leistung verlangen.

Dieser Leitfaden erklärt, was die DIN 7340 eigentlich vorgibt, wie man eine DIN 7340-Bezeichnung liest und wo diese Nieten generische Alternativen übertreffen.

Was genau ist DIN 7340?

DIN 7340 ist eine deutsche Industrienorm, die Rohrnieten spezifiziert, die aus nahtlos gezogenen Rohren geschnitten werden. Die Norm deckt Nenndurchmesser von 1 mm bis 10 mm ab und definiert zwei Kopfformen: Form A (Flachkopf/Flachkopf) und Form B (gerändelter Rundkopf). Die aktuelle Fassung ist DIN 7340:2011-03.

Der Hauptunterschied zwischen Rohrnieten nach DIN 7340 und anderen Hohlnieten ist das Herstellungsverfahren. Im Gegensatz zu Hohlnieten, die durch Tiefziehen hergestellt werden (wodurch eine becherartige Form entsteht),Nieten DIN 7340werden aus nahtlos gezogenen Präzisionsrohren hergestellt. Dadurch wird sichergestellt, dass sowohl der Innen- als auch der Außendurchmesser perfekt zylindrisch sind und eine gleichmäßige Wandstärke aufweist.

So lesen Sie eine DIN 7340-Bezeichnung

Der Standard legt eine klare Namenskonvention fest. Jeder Parameter ist in der Teilenummer enthalten:

RN A 3 x 0,3 x 20 DIN 7340 Cu

Durch dieses Benennungssystem gibt es keine Mehrdeutigkeit. Ein Käufer in Deutschland und ein Hersteller in China beziehen sich auf genau die gleiche Niete.

Häufige Anwendungen für Hohlnieten nach DIN 7340

WeilNieten DIN 7340werden aus Präzisionsrohren mit gleichbleibender Wandstärke hergestellt und eignen sich gut für Anwendungen, bei denen eine saubere Innenbohrung wichtig ist.

Elektrische Durchführung und Leiterplattenbestückung

Die hohle Mitte eines DIN 7340-Rohrniets ermöglicht den Durchgang von Drähten. Dies ist wertvoll für Leiterplatten-Erdungspunkte, Klemmenverbindungen und elektrische Durchführungsanwendungen, bei denen der Platz begrenzt ist. Für lötbare Verbindungen werden vor allem verzinnte Messingnieten DIN 7340 verwendet.

Lederwaren, Taschen und Schuhe

Die Mode- und Lederindustrie verlässt sich bei Gürtellöchern, Taschenverstärkungen, Schuhösen und Riemenbefestigungen stark auf Nieten nach DIN 7340. Die geringe Setzkraft, die bei Rohrnieten erforderlich ist, verhindert eine Beschädigung weicher Materialien wie Leder und Stoff.

Automobil- und Luft- und Raumfahrtkomponenten

DIN 7340-Nieten werden im Automobilinnenraum, in HVAC-Kanalbaugruppen, in Beleuchtungskörpern und in nicht-strukturellen Luft- und Raumfahrtanwendungen verwendet, bei denen Gewichtsreduzierung und Korrosionsbeständigkeit Priorität haben.

Industrie- und Maschinenanwendungen

Leitersprossen, Elektronikgehäuse, Wärmetauscherlamellen und Möbelrahmen sind Beispiele, bei denen Rohrnieten nach DIN 7340 eine kostengünstige dauerhafte Verbindung ermöglichen.

Materialoptionen und -auswahl

DIN 7340 lässt mehrere Grundmaterialien zu. Die folgende Tabelle fasst die gängigen Optionen und ihre am besten geeigneten Anwendungen zusammen.

Nieten nach DIN 7340 aus gezogenem Rohr bieten gegenüber tiefgezogenen Hohlnieten einen Vorteil: Die zylindrische Form gewährleistet eine gleichmäßige Wandstärke, was zu einer vorhersehbaren Rollbildung bei der Montage führt.

Maßangaben – Form A vs. Form B

Form A (Flach-/Flachkopf)

Form A verfügt über einen flachen Kopf mit niedrigem Profil. Dies ist die gebräuchlichste Konfiguration für allgemeine Befestigungen, bei denen ein bündiger oder flacher Abschluss akzeptabel ist.

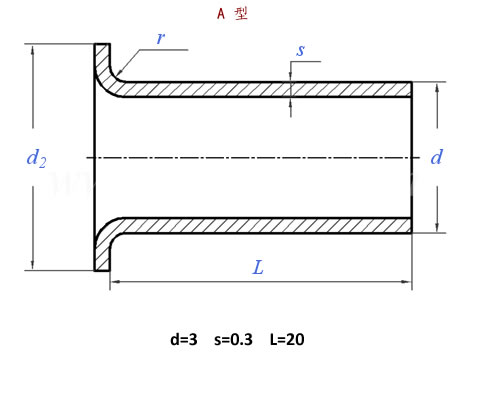

Beispielmaße für Form A (Flachkopf):

Die Toleranzen für Form A liegen im Allgemeinen bei ±0,05 mm für den Schaftdurchmesser und ±0,10 mm für den Kopfdurchmesser.

Form B (rund gerändelt / gerollter Kopf)

Form B verfügt über ein abgerundetes Kopfprofil. Die gerollte Kante sorgt für ein vollendetes Erscheinungsbild und wird oft für sichtbare Anwendungen oder dort, wo ein dekorativeres Finish erforderlich ist, gewählt.

Beispielsweise zeigt eine Auflistung im Würth-Katalog einen Stahlniet der Form B mit Verzinkung: d1 = 8 mm, Kopfdurchmesser = 12 mm, Kopfhöhe = 1,4 mm, Länge = 8 mm, Gewicht = 1.500 g.

Form B kann bei bestimmten Anwendungen auch eine Rändelung am Kopf aufweisen, um den Halt zu verbessern. Dies variiert jedoch je nach Hersteller.

Installation – Was bei DIN 7340-Nieten funktioniert

Beim korrekten Setzen eines Rohrniets müssen drei Variablen beachtet werden: Lochgröße, Nietlänge und Werkzeug.

Lochgröße

Das Loch muss die richtige Größe haben. Empfohlen wird ein Spiel von maximal +0,10 mm über dem Außendurchmesser (d1). Wenn das Loch zu groß ist, knickt das Rohr innen ein, bevor sich der Kopf bildet. Wenn das Loch zu eng ist, kann die dünne Wand reißen.

Berechnung der Nietlänge

Für einen Standard-Rollover-Clinch beträgt die erforderliche Nietlänge:

Gesamtmaterialdicke + (0,5 bis 0,7) × d1

Beispiel: Verbindung zweier Bleche mit einer Gesamtdicke von 2,0 mm mit einer Niete mit 3 mm Durchmesser:

Länge = 2,0 + (0,6 × 3,0) = 3,8 mm.

Die Verwendung einer zu großen Länge führt zu einem unordentlichen, instabilen Clinch. Wenn Sie zu wenig davon verwenden, kann sich die Locke nicht richtig formen.

Werkzeuge

Verwenden Sie immer einen Bördeldorn aus poliertem, gehärtetem Stahl. Der Nietstempel sollte so konstruiert sein, dass er den Nietschaft schrittweise aufweitet, um ein Knicken zu verhindern. Das Formen der Matrize mit einer allmählichen Aufweitung anstelle einer scharfen Schulter erzeugt eine gleichmäßige 360°-Rolle.

Qualität und Zertifizierungen

Die DIN 7340 wird vom DIN-Normenausschuss Verbindungselemente (FMV) gepflegt. Der Standard wird regelmäßig überprüft und aktualisiert, wobei die Version 2011 die aktuelle Version ist.

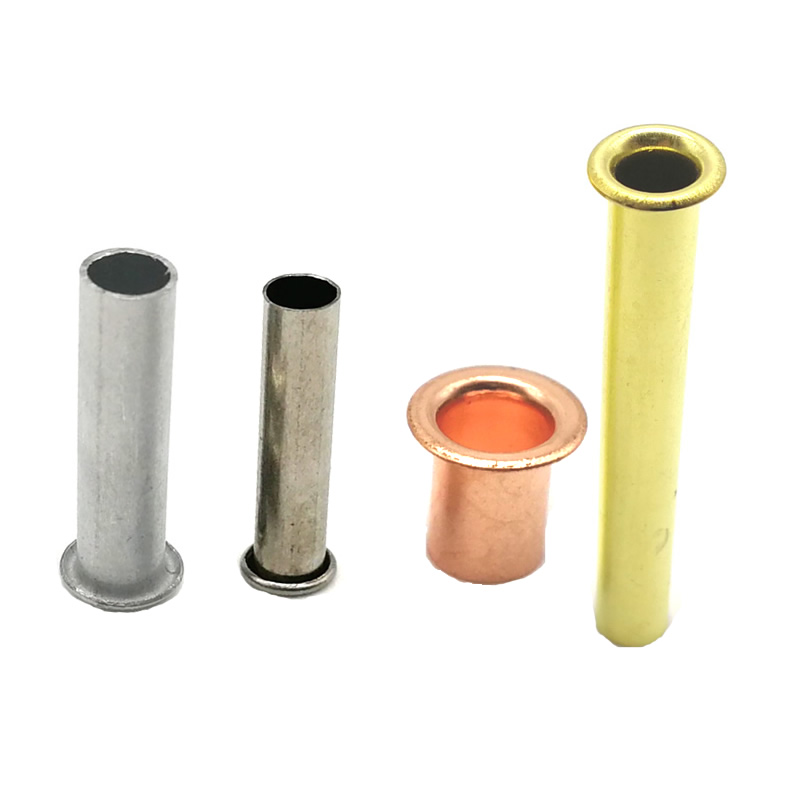

Nuote Metals produziertNieten DIN 7340aus Stahl, Edelstahl, Kupfer, Aluminium und Messing, mit Oberflächen wie blank, vernickelt und verzinnt. Größen können nach Kundenzeichnungen maßgeschneidert werden. Das Unternehmen ist nach ISO 9001:2015 zertifiziert und führt vor dem Versand eine 100-prozentige Qualitätskontrolle durch. Für vorrätige Größen stehen kostenlose Muster zur Verfügung, bei Standardbestellungen beträgt die Mindestbestellmenge 20.000 Stück.

DIN 7340-konforme Nieten werden aus nahtlos gezogenem Rohr hergestellt, was im Vergleich zu tiefgezogenen Alternativen eine gleichmäßigere Wandstärke bietet. Dies ist für Anwendungen relevant, bei denen die Innenbohrung für den Drahtdurchgang sauber bleiben muss oder bei denen eine gleichmäßige Rollenbildung von entscheidender Bedeutung ist.

Erste Schritte mit Nieten nach DIN 7340

Wenn Sie derzeit angebenNieten DIN 7340oder erwägen, für Ihre Montage auf einen standardisierten Rohrniet umzusteigen, ist die Anforderung von Mustern der schnellste Weg.

Geben Sie Ihre Gesamtdicke des Materialstapels, den gewünschten Schaftdurchmesser (d1) und das bevorzugte Material an. Nuote Metals berechnet die empfohlene Länge und sendet Ihnen Muster zum Testen.
