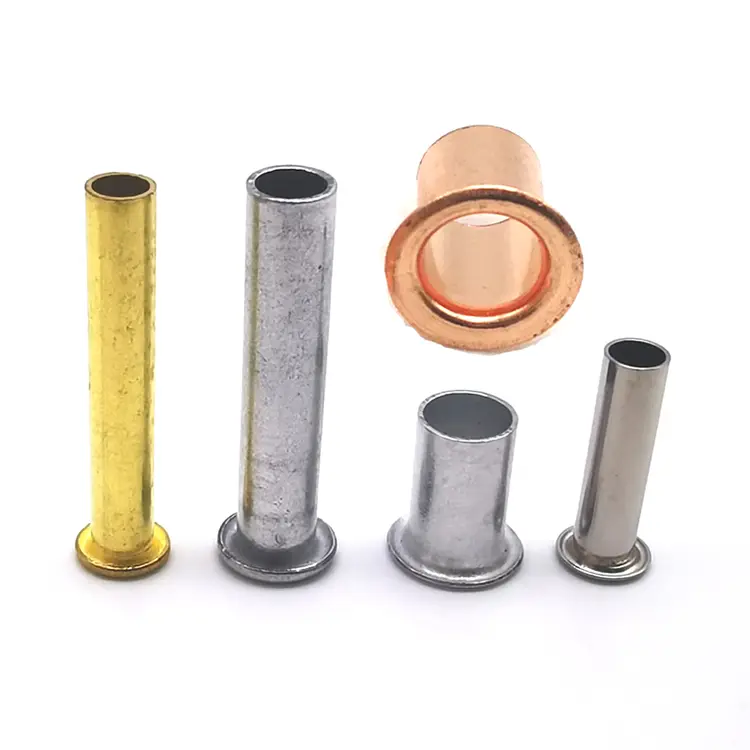

DIN 7340 Nieten

Nuote Metals ist ein in China ansässiger Hersteller vonNieten DIN 7340, wodurch sowohl Varianten der Form A (flacher Kopf) als auch der Form B (runder Kopf) hergestellt werden. Mit über 10 Jahren Erfahrung in der Herstellung von Rohrnieten wissen wir, welche Maßgenauigkeit diese Norm erfordert. Erhältlich in Kohlenstoffstahl, Edelstahl, Messing, Kupfer und Aluminium mit Durchmessern von 1 mm bis 10 mm. ISO 9001 zertifiziert. Kostenlose Muster verfügbar. Kontaktieren Sie uns noch heute.

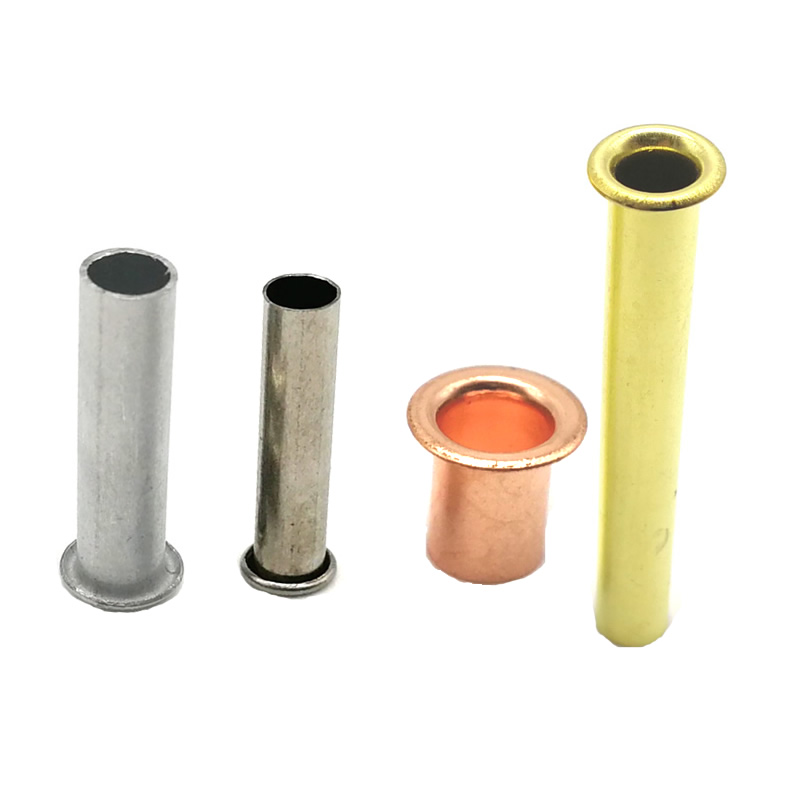

Was sind Nieten nach DIN 7340?

Dabei handelt es sich um röhrenförmige (hohle) Nieten, die durch Abschneiden von Metallrohren hergestellt werden und dann an einem Ende einen Kopf bilden. Im Gegensatz zu tiefgezogenen Hohlnieten, die eine konische Innenkontur haben, haben Rohrnieten nach DIN 7340 eine zylindrische Innen- und Außenkontur – ein wesentlicher Unterschied, der sich auf die Einstellung und das Verhalten bei der Montage auswirkt.

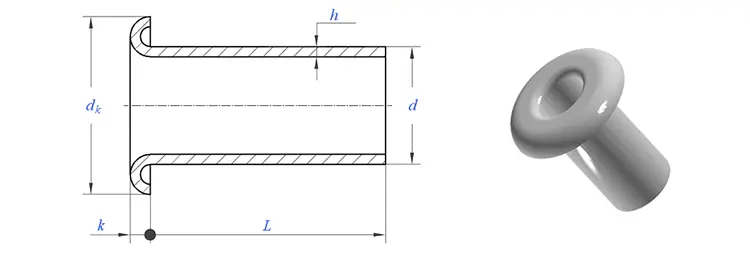

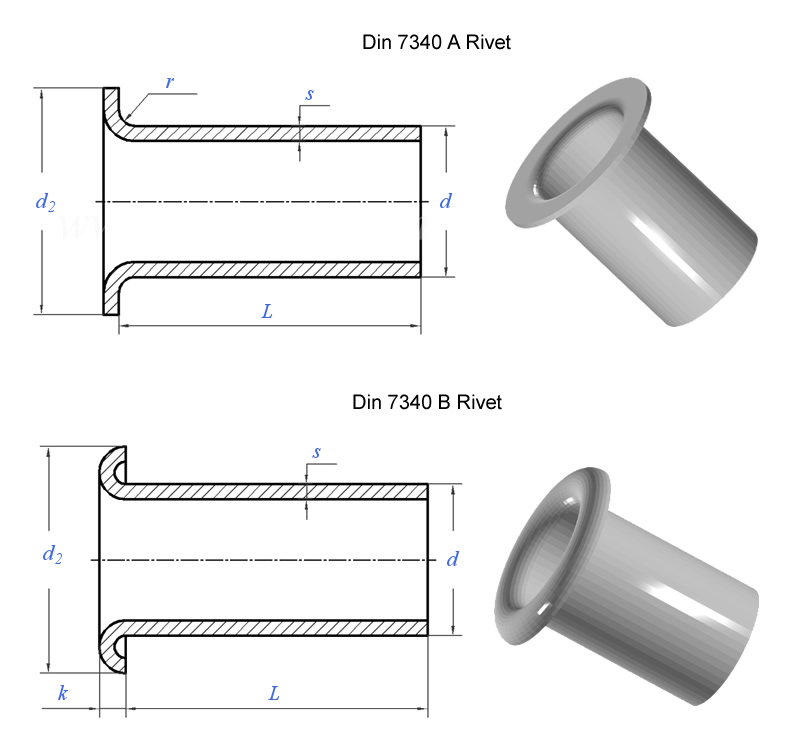

Die vom Normenausschuss für Verbindungstechnik (FMV) gepflegte Norm legt Maße, Massen und technische Lieferbedingungen für zwei unterschiedliche Kopfformen fest:

Die aktuelle Version istDIN 7340:2011-03,die die Ausgabe von 1993 ersetzt.

So lesen Sie eine Nietbezeichnung nach DIN 7340

Eine vollständige Nietbezeichnung nach DIN 7340 folgt einem bestimmten Format, das alle kritischen Abmessungen kodiert. Hier ist ein Beispiel aus dem Standard:

RN A 3 × 0,3 × 20 DIN 7340 Cu

Diese Namenskonvention stellt sicher, dass jeder Niet nach DIN 7340 vollständig spezifiziert und auf die Norm rückverfolgbar ist.

Materialien und Oberflächen für sie

Nieten nach DIN 7340 können aus mehreren Materialien hergestellt werden. Nuote Metals bietet die folgenden Optionen:

Standardausführungen:Verzinkt, vernickelt, passiviert, lackiert, antik, blank.

Die DIN 7340 beschränkt die Materialien nicht auf diese Optionen – die Norm berücksichtigt Stahl, Edelstahl, Kupfer, Messing und Aluminium.

Maßbereich – Was DIN 7340 abdeckt

Die Norm umfasst Nieten nach DIN 7340 mit Nenndurchmessern von 1 mm bis 10 mm. Wandstärke und Länge werden je nach Anwendung angegeben.

Form A (Flachkopf) – Typische Abmessungen

Form B (runder Kopf) – Typische Abmessungen

Sonderlängen und Wandstärken sind auf Anfrage erhältlich.Nuote Metals kann DIN 7340-Nieten genau nach Ihren Spezifikationen herstellen.

DIN 7340 vs. tiefgezogene Hohlniete – Der Unterschied

Diese Unterscheidung ist wichtig. Ein Niet nach DIN 7340 wird aus Rohrmaterial geschnitten – die Innen- und Außenkontur ist zylindrisch. Ein tiefgezogener Hohlniet (oft auch Öse genannt) besteht zunächst aus Blech und wird nach und nach in Form gezogen, wodurch eine sich verjüngende Innenkontur entsteht.

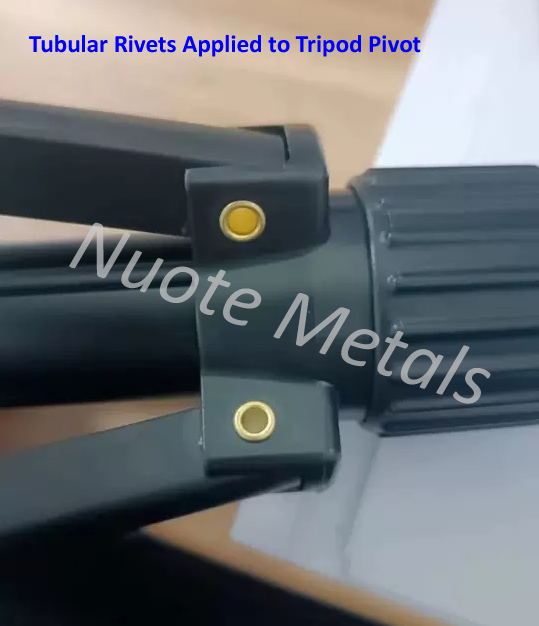

Wenn Ihre Anwendung einen einheitlichen Innendurchmesser erfordert – für Verkabelungen, Schnürungen oder präzise Drehpunkte – sind Nieten nach DIN 7340 die richtige Wahl.

Eine reale Anwendung – Elektronik-Montagehalterung aus Kunststoff

Ein Hersteller von Unterhaltungselektronik musste eine Kunststoffhalterung an einem Metallgehäuse in einem Smart-Home-Gerät befestigen. Die Kunststoffhalterung hielt eine Leiterplatte und musste dauerhaft befestigt werden, ohne den Kunststoff zu beschädigen oder unnötiges Gewicht hinzuzufügen. Das Ingenieurteam hatte für diese Baugruppe Nieten nach DIN 7340 spezifiziert – Form A (Flachkopf), Aluminium, 3 mm Durchmesser, 0,3 mm Wandstärke, 6 mm Länge.

Der flache Kopf war entscheidend – die Halterung hatte nur begrenzten Spielraum und ein runder Kopf hätte die Platzierung der Platine beeinträchtigt. Durch das Aluminiummaterial blieb die Gesamtbaugruppe leicht, was für das tragbare Gerät wichtig war. Und das rohrförmige Design lässt sich mit minimalem Kraftaufwand aushärten und verhindert so Spannungsrisse im Kunststoff.

Wir haben Nieten aus Aluminium 5052 DIN 7340 geliefert – 3,0 mm Schaft, 4,5 mm Flachkopf, 0,3 mm Wandstärke, 6,0 mm Länge, glatte Oberfläche. Die zylindrische Innenkontur sorgte für eine gleichmäßige Wandstärke und eine zuverlässige Aufweitung. Der flache Kopf saß sauber im engen Spielraum. Der Kunde testete 1.000 Nieten an 500 Halterungen. Nach Temperaturwechsel- und Vibrationstests keine Ausfälle. Mittlerweile bestellen sie unsere Hohlnieten in Losgrößen von 200.000 Stück pro Jahr.

Wie wir sie herstellen – Rohrschneiden + Stanzen

Nieten nach DIN 7340 werden aus Rohrmaterial hergestellt – auf Länge geschnitten und an einem Ende mit einem Kopf versehen. Dies ist die vom Standard festgelegte Methode.

1. Beschaffung von Rohrbeständen– Zertifiziertes Rohrmaterial aus zugelassenen Werken – Stahl, Edelstahl, Messing, Kupfer oder Aluminium. Jede Charge wird mit einem Werkstestzertifikat und einer Chargennummer geliefert.

2. Eingangskontrolle– Rohrmaterial auf Außendurchmesser (±0,02 mm), Wandstärke und Materialzusammensetzung überprüft. Spektrometer bestätigt Qualität. Material, das nicht den Spezifikationen entspricht, wird abgelehnt.

3. Rohrschneiden –Das Rohr wird auf die exakte Rohlingslänge zugeschnitten. Aus jedem Rohling wird ein Niet DIN 7340.

4. Überschrift– Der geschnittene Rohrrohling wird in eine Stauchpresse eingelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf – Form A (flach) oder Form B (rund). Polierte Matrizen verhindern Oberflächenmarkierungen.

5. Trimmen– Der Grat um die Kopfkante wird entfernt.

6. Taumeln– Mikrograte werden eliminiert.

7. Galvanisieren oder Beschichten –Wird je nach Bedarf angewendet.

8. Endkontrolle –100 % optische Sortierung. AQL-Probe manuell verifiziert.

Probenvorlaufzeit:5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

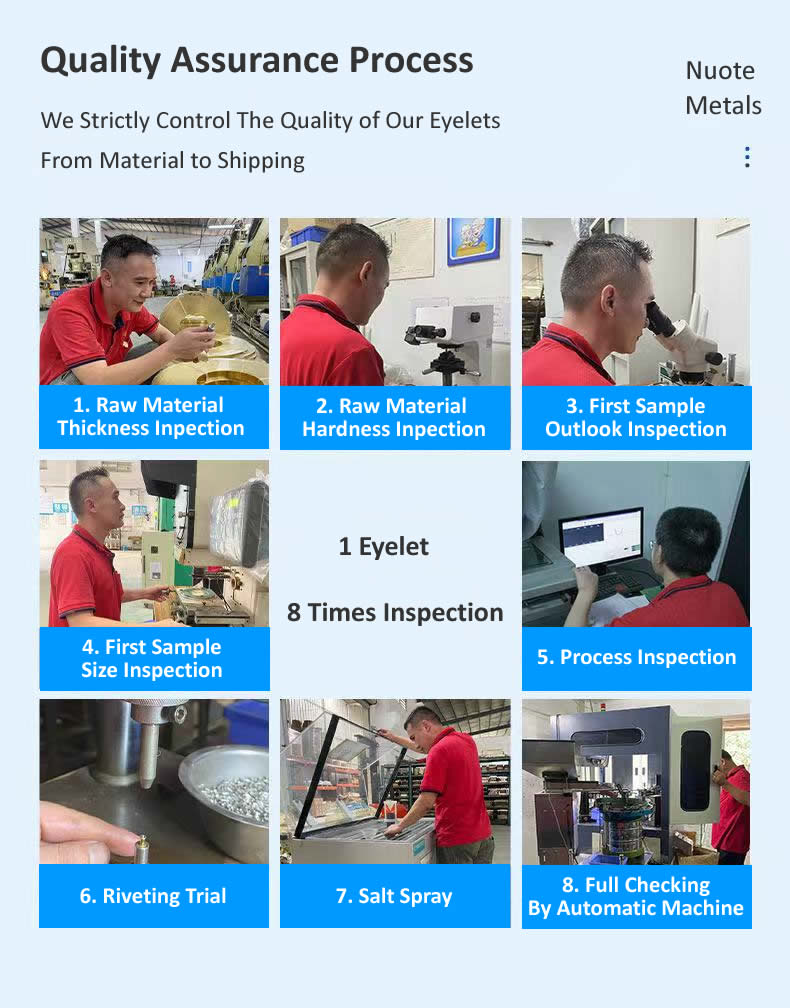

Eine Niete, acht Kontrollen – So stellen wir die Einhaltung der DIN 7340 sicher

Jede Charge DIN 7340-Nieten durchläuft acht Qualitätstore:

Prüfung des Rohmaterialdurchmessers– Lasermikrometer (±0,02 mm). Jede Spule außerhalb des Bereichs wird zurückgewiesen.

Überprüfung der Rohstoffzusammensetzung– Spektrometerüberprüfung der Qualität.

Prüfung des Aussehens des ersten Artikels– Die ersten 10 Nieten werden unter Vergrößerung auf Risse, Grate und Defekte untersucht.

Maßkontrolle des ersten Artikels– Innendurchmesser, Außendurchmesser, Kopfdurchmesser, Kopfhöhe, Wandstärke und Länge wurden mit einem optischen Komparator anhand der DIN 7340-Spezifikationen überprüft.

In-Prozess-Kontrollen– 5 Nieten alle 500 Stück. Jede Drift stoppt die Presse.

Testeinstellung (Probeabfackelung)– Alle 2.000 Stück 3 Nieten in Probematerial setzen. Clinch auf Symmetrie und Risse überprüft.

Salzsprühtest (falls erforderlich)– ASTM B117-Prüfung. Zertifikat mit Charge ausgestellt.

Letzte Ausgangskontrolle– 100 % optische Sortierung. AQL-Probe manuell verifiziert. Vollständige Dokumentation ausgestellt.

Was unsere Kunden sagen – Echtes Feedback

Wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Herstellern, die unsere Nieten DIN 7340 in ihren Produktionslinien verwendet haben – von Elektronikherstellern über Automobilzulieferer bis hin zu Möbelherstellern.

Sie kommen aus den gleichen Gründen zu uns zurück:

• Standardkonformität– Jeder Niet erfüllt die Maßvorgaben der DIN 7340
• Konsistente zylindrische Bohrung– Gleichmäßiger Innendurchmesser für zuverlässige Montage
• Präzise Passform– Abgestimmt auf Zeichnungsvorgaben
• Zuverlässige Lieferung– Muster werden in 5–7 Tagen versandt, die Produktion erfolgt termingerecht

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Was ist der Unterschied zwischen den Nieten DIN 7340 Form A und Form B?“

A: Form A hat einen flachen Kopf – einen flachen Kopf, der nahezu bündig mit der Oberfläche abschließt. Es ist ideal für Baugruppen mit begrenztem Spiel, bei denen ein hervorstehender Kopf die passenden Teile beeinträchtigen würde. Form B hat einen runden Kopf – einen höheren, gewölbten Kopf, der maximale Kopffestigkeit bietet und die häufigste Wahl für allgemeine Montagen ist. Beide Typen sind vollständig nach DIN 7340 spezifiziert.

F: „Wie spezifiziere ich einen Niet nach DIN 7340 in meiner Zeichnung richtig?“

A: Verwenden Sie das Standardbezeichnungsformat: RN [Form] [d₁] × [s] × [l] DIN 7340 [Material] – wobei d₁ der Nennwellendurchmesser, s die Wandstärke und l die Nennlänge ist. Zum Beispiel: RN A 4 × 0,4 × 12 DIN 7340 Cu spezifiziert einen Niet aus Kupfer, Form A (flacher Kopf), 4 mm Durchmesser, 0,4 mm Wandstärke und 12 mm Länge. Wenn Sie sich bei einer Abmessung nicht sicher sind, senden Sie uns die Dicke Ihres Montagestapels – wir empfehlen Ihnen die korrekte Spezifikation.
