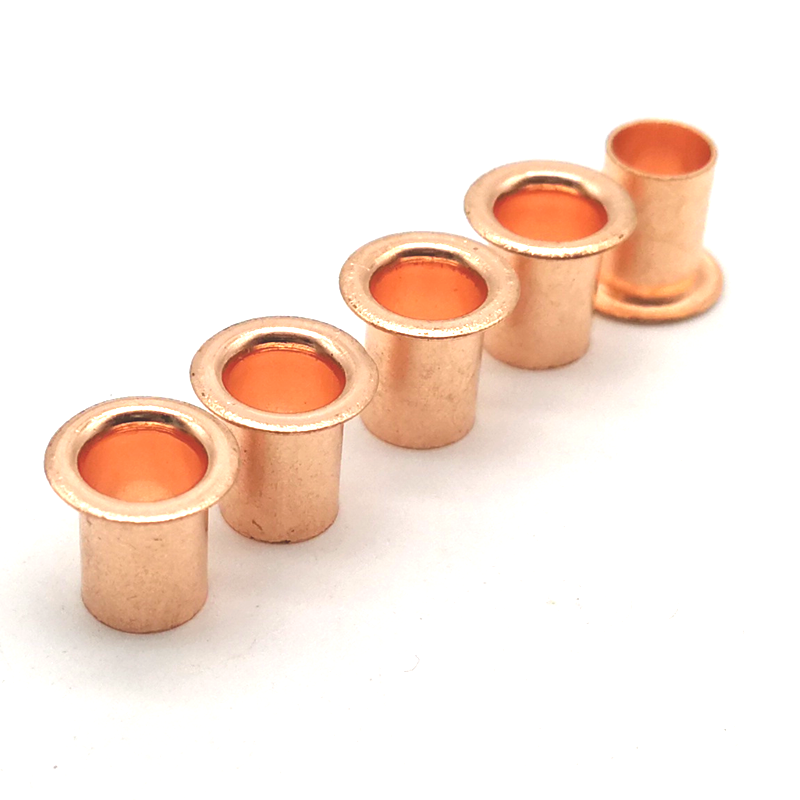

Kupferrohrnieten

Kupferrohrnieten sind vollständig hohle Verbindungselemente aus reinem C11000-Kupferrohrmaterial. Kupfer bietet die höchste elektrische und thermische Leitfähigkeit aller gängigen Nietmaterialien – 100 % IACS – und ist von Natur aus antimikrobiell. Kombinieren Sie diese Eigenschaften mit der kraftarmen Installation einer Hohlwelle und Sie erhalten ein Befestigungselement, das Strom führen, Wärme übertragen und Bakterien widerstehen kann – und das alles bei minimalem Kraftaufwand.

Wenn Ihre Baugruppe Strom leiten, Wärme transportieren oder eine hygienische Oberfläche gewährleisten muss, sind sie die technische Antwort.

Kupfer vs. Messing – Der Leitfähigkeitsvergleich

Wählen Sie Kupfer, wenn: Die Niete muss elektrischen Strom führen. Die Baugruppe muss Wärme übertragen. Antimikrobielle Eigenschaften sind erforderlich. Sie benötigen die höchste verfügbare Leitfähigkeit in einem Hohlbefestigungselement.

C11000 Kupfer – Materialeigenschaften

Wir fertigen sie aus reinem C11000-Kupfer:

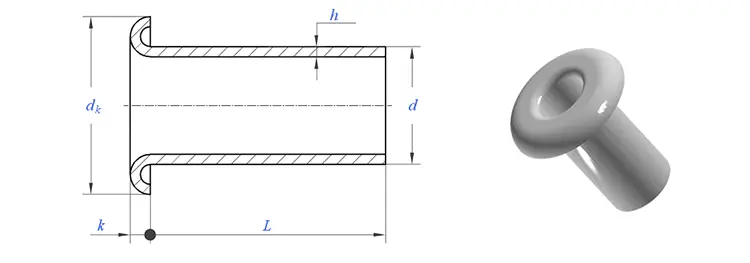

Kopfformen – unser Angebot

Kupferrohrnieten sind in drei Kopfausführungen erhältlich:

Eine reale Anwendung – elektrische Erdungs-Sammelschienenverbindung

Ein Hersteller von Elektroverteilungsgeräten benötigte ein leitfähiges, dauerhaftes Befestigungselement zur Erdung von Sammelschienenverbindungen. Die bisherigen Messingnieten boten eine IACS-Leitfähigkeit von ~28 % – nicht genug für die Hochstromanwendung. Massive Kupfernieten gewährleisteten 100 % IACS, erforderten jedoch eine hohe Setzkraft, die gelegentlich die Sammelschienenisolierung beschädigte. Der Kunde benötigte die Leitfähigkeit von Kupfer mit der kraftsparenden Installation einer Hohlniete.

Wir haben C11000-Rohrnieten aus Kupfer geliefert – 6,0-mm-Schaft, 11,0-mm-Rundkopf, 12,0-mm-Zylinderlänge, glatte Oberfläche. Das 100 % IACS-Kupfer lieferte die erforderliche elektrische Leistung. Die vollständig hohle Welle weitet sich mit minimalem Kraftaufwand nach außen auf – keine Beschädigung der Sammelschienenisolierung. Die natürliche Kupferoberfläche bildete mit der Zeit eine schützende Patina. Der Kunde testete 500 Nieten an 100 Stromschienenbaugruppen. Nach 5.000 thermischen Zyklen und Vibrationstests kein Leitfähigkeitsverlust, keine Ausfälle. Mittlerweile bestellen sie unsere Nieten in Chargen von 100.000 Stück pro Jahr.

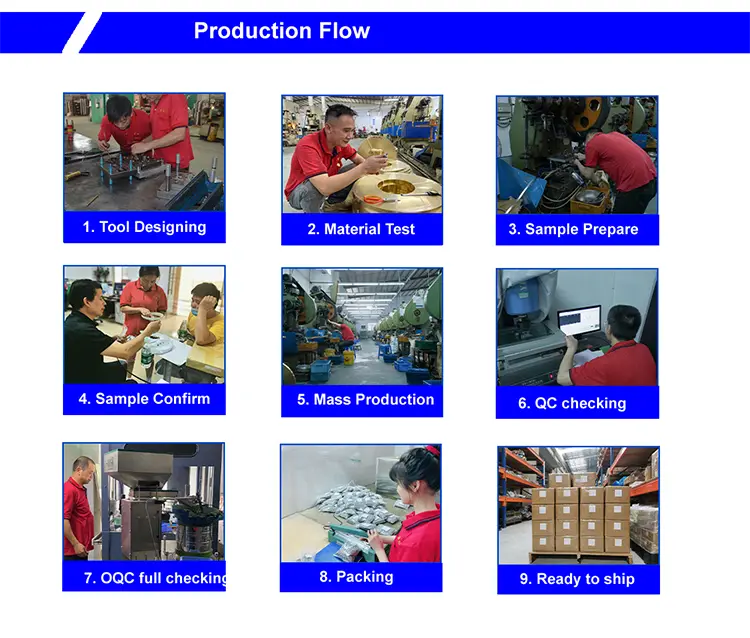

Wie wir sie herstellen – Rohrschneiden + Rohrstauchen

Kupferrohrnieten beginnen als Kupferrohrmaterial. Kupfer ist weich und duktil und eignet sich daher ideal für die rohrbasierte Fertigung.

1. Beschaffung von Rohrbeständen– Zertifiziertes C11000-Kupferrohr von zugelassenen Mühlen. Jede Charge wird mit einem Werkstestzertifikat und einer Chargennummer geliefert.

2. Wareneingangskontrolle– Rohrmaterial auf Außendurchmesser (±0,02 mm), Wandstärke und Materialzusammensetzung überprüft (Spektrometer). Rohre außerhalb der Spezifikation werden abgelehnt.

3. Rohrschneiden– Das Rohr wird auf die exakte Zuschnittlänge zugeschnitten. Jeder Rohling wird zu einer Niete.

4. Überschrift– Der geschnittene Rohrrohling wird in eine Stauchpresse eingelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf (rund, flach oder versenkt).

5. Trimmen– Der Grat um die Kopfkante wird entfernt.

6. Taumeln– Mikrograte werden eliminiert.

7. Endkontrolle– 100 % optische Sortierung. AQL-Probe manuell überprüft. Maßbericht, Materialzertifikat und Konformitätszertifikat ausgestellt.

Probenvorlaufzeit:5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

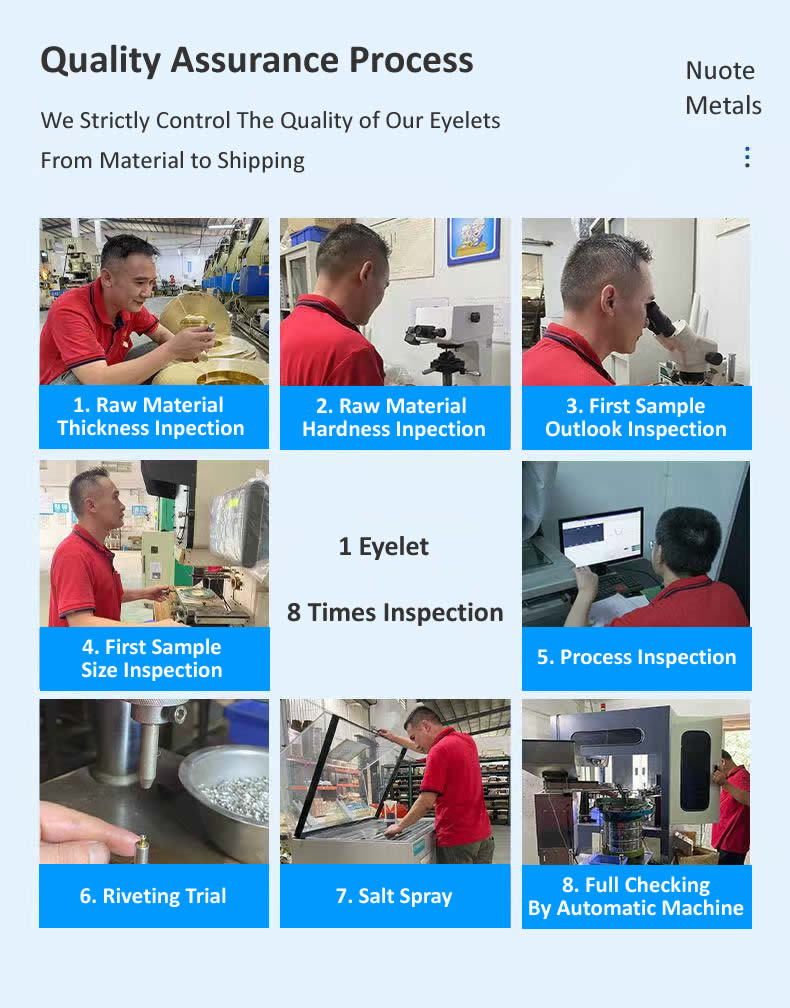

Unser Qualitätskontrollprozess

Wir folgen einem mehrschichtigen Inspektionssystem für jede Charge von Kupferrohrnieten – vom eingehenden Material bis zum fertigen Produkt.

Eingangsprüfung des Materials – Der Rohrbestand wird auf Außendurchmesser, Wandstärke und Materialzusammensetzung überprüft. Das Spektrometer bestätigt den Kupfergehalt C11000 (≥99,9 %). Jegliches Material, das nicht den Spezifikationen entspricht, wird aussortiert, bevor es die Produktionshalle erreicht.

Einrichtung und Erstinspektion – Bei der Werkzeuginstallation werden die ersten 10 Nieten unter Vergrößerung auf Oberflächenfehler untersucht. Alle Abmessungen – Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Lauflänge und Wandstärke – werden auf einem optischen Komparator gemessen. Der Stapelvorgang kann erst fortgesetzt werden, wenn alle Abmessungen mit der Zeichnung übereinstimmen.

Inprozessüberwachung – Während der Massenproduktion ziehen die Bediener alle 500 Teile 5 Nieten. Kritische Maße werden mit digitalen Messschiebern überprüft. Jede Abweichung außerhalb der Toleranz löst einen sofortigen Pressenstopp und eine Werkzeuganpassung aus.

Clinch-Verifizierung – Alle 2.000 Teile setzen wir 3 Nieten in eine Probe Ihres tatsächlichen Materials. Der gerollte Clinch wird auf Symmetrie, Dichtheit und rissfreie Ausbildung geprüft. Dies bestätigt, dass der Niet in Ihrer Baugruppe ordnungsgemäß funktioniert.

Korrosionsprüfung (falls erforderlich) – Für Außen- oder Schiffsanwendungen werden Proben gemäß ASTM B117 in unsere Salzsprühkammer gegeben. Mit der Charge wird ein Zertifikat ausgestellt.

Letzte Ausgangskontrolle – Jede Niete durchläuft eine optische Sortiermaschine mit Hochgeschwindigkeitskameras. Ausschussware wird automatisch ausgeworfen. Nach der Sortierung wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) manuell überprüft.

Alle Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt. Sollte jemals ein Feldproblem auftreten, können wir den Stapel verfolgen und die vollständige Datei abrufen.

Was unsere Kunden sagen – Echtes Feedback

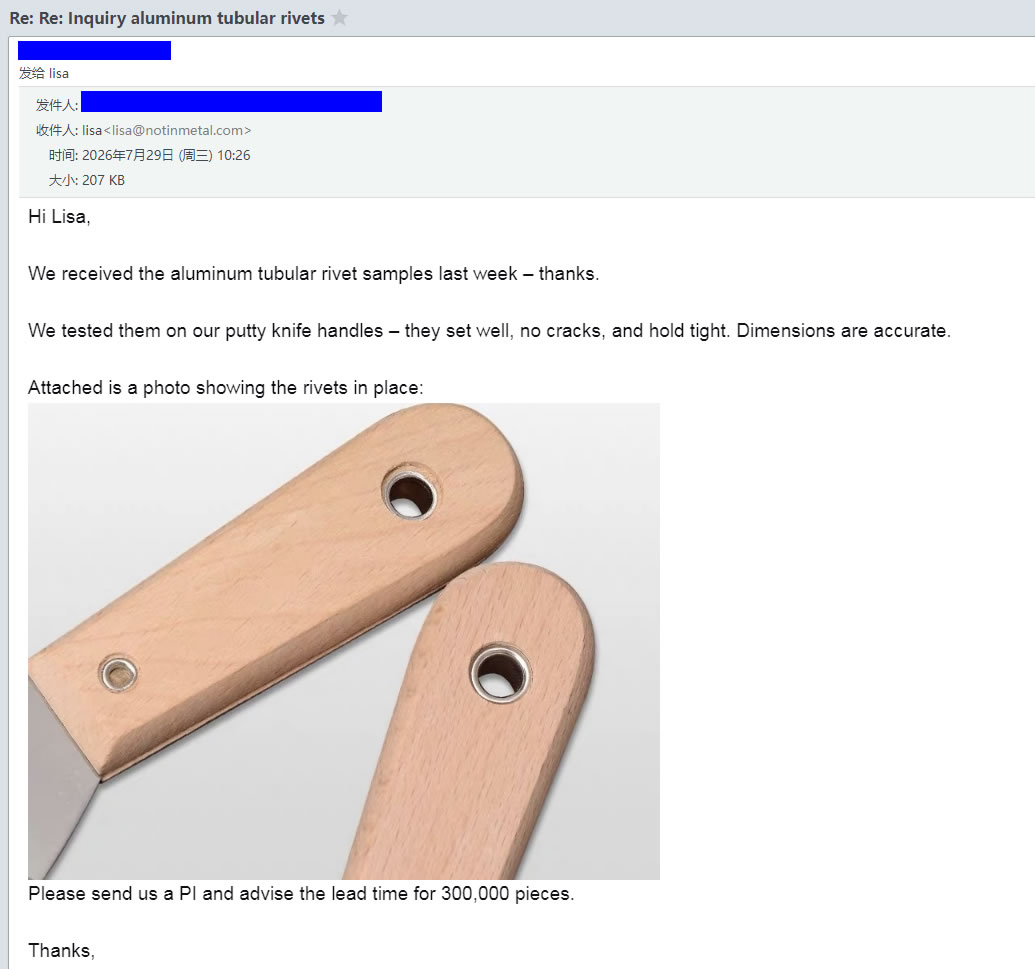

Wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Herstellern, die unsere Rohrnieten in ihren Produktionslinien verwendet haben – von Elektrogeräteherstellern über Schiffszubehörlieferanten bis hin zu Lebensmittelgeräteherstellern.

Wir sorgen für eine vollständige Rückverfolgbarkeit und Qualitätsdokumentation für jede Charge:

• Materialzertifikate – Werkstestzertifikate, die auf die Originalspule zurückgeführt werden können
• Maßkontrollberichte – Tatsächliche Messungen von jeder Charge
• Leitfähigkeitstestberichte – IACS-Verifizierung (falls angefordert)
• Konformitätszertifikat – Unterzeichnet, Chargenrückverfolgbar

Drei Fragen, die wir oft beantworten

F: „Warum sollte man für elektrische Anwendungen Rohrnieten aus Kupfer gegenüber Rohrnieten aus Messing wählen?“

A: Kupfer bietet 100 % IACS-Leitfähigkeit; Messing bietet ~28 %. Wenn Ihre Niete Strom führen muss, ist Kupfer die richtige Wahl. Messing ist härter und bietet eine bessere Verschleißfestigkeit für mechanische Anwendungen – aber wenn es um elektrische Leitfähigkeit, Wärmeleitfähigkeit oder antimikrobielle Anforderungen geht, gewinnt immer Kupfer. Für den oben dargestellten Sammelschienenfall benötigte der Kunde eine 100 %ige IACS-Leitfähigkeit, sodass Kupfer die einzige Wahl war.

F: „Korrodieren sie? Warum ändern sie ihre Farbe?“

A: Kupfer rostet nicht – es bildet mit der Zeit eine schützende Patina. Diese Patina schützt tatsächlich das darunter liegende Metall und verlängert dessen Lebensdauer im Außenbereich. Der Farbwechsel von leuchtendem Rot zu dunklem Braun oder Grün ist kosmetischer Natur und hat keinen Einfluss auf die mechanische oder elektrische Leistung. Wenn Sie eine glänzende Oberfläche beibehalten möchten, wählen Sie getrommelte (glänzende) oder lackierte Rohrnieten aus Kupfer. Für das Sammelschienengehäuse oben entschied sich der Kunde für eine schlichte Oberfläche, da die Patina im Innenschaltschrank akzeptabel war.

F: „Wo werden sie häufig verwendet?“

A: Sie werden in einer Vielzahl von Branchen eingesetzt, in denen Leitfähigkeit oder antimikrobielle Eigenschaften von entscheidender Bedeutung sind:

Für den Sammelschienenfall oben waren Rohrnieten aus Kupfer die richtige Wahl – sie lieferten 100 % IACS-Leitfähigkeit bei der Installation mit geringem Kraftaufwand und eliminierten die durch massive Kupfernieten verursachten Schäden.
