Hohlnieten aus Aluminium

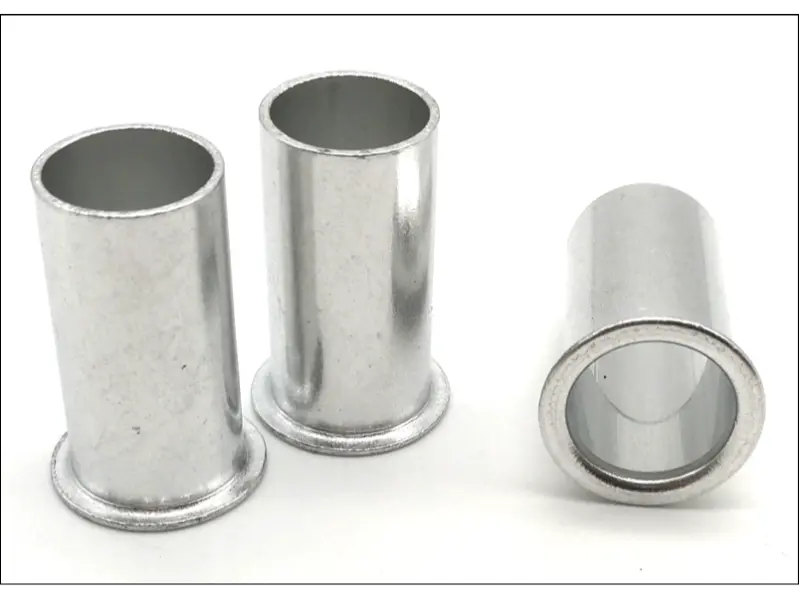

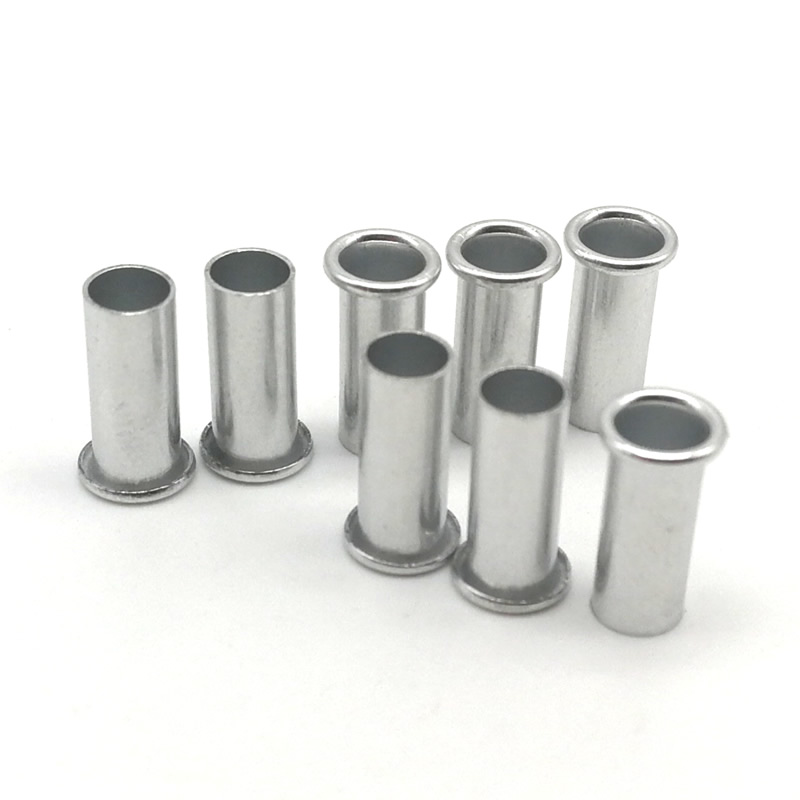

Hohlnieten aus Aluminiumsind vollständig hohle Verbindungselemente aus Aluminiumrohrmaterial – auf Länge geschnitten und an einem Ende mit einem Kopf versehen. Dies sorgt für eine gleichmäßige Wandstärke, eine gleichmäßige Innenbohrung und ein sauberes Finish. Mit etwa einem Drittel des Gewichts von Stahl sind sie die leichteste Option in der Familie der Hohlnieten. Sie sind nicht magnetisch, von Natur aus korrosionsbeständig und ideal für gewichtsempfindliche Baugruppen, bei denen eine dauerhafte Verbindung mit geringer Kraft erforderlich ist.

Wir fertigen sie aus Aluminiumrohrmaterial in verschiedenen Qualitäten, um Ihren Anwendungsanforderungen gerecht zu werden.

Materialoptionen – reines Aluminium und Legierungen

Wählen Sie 1100für nicht-strukturelle Anwendungen, bei denen das Gewicht entscheidend ist und die Anforderungen an die Festigkeit gering sind.

Wählen Sie 5052für allgemeine leichte Baugruppen, bei denen mäßige Festigkeit und Korrosionsbeständigkeit erforderlich sind.

Wählen Sie 5056für höhere Festigkeitsanforderungen, Meeresumgebungen und maximale Korrosionsbeständigkeit.

Wählen Sie 6061für strukturelle Anwendungen, die eine gute Festigkeit und Bearbeitbarkeit erfordern.

Verfügbare Ausführungen

Passend zu Ihren Anwendungsanforderungen bieten wir verschiedene Oberflächenveredelungen für Aluminium-Hohlnieten an:

Eine echte Anwendung – Bastelfiguren aus Holz

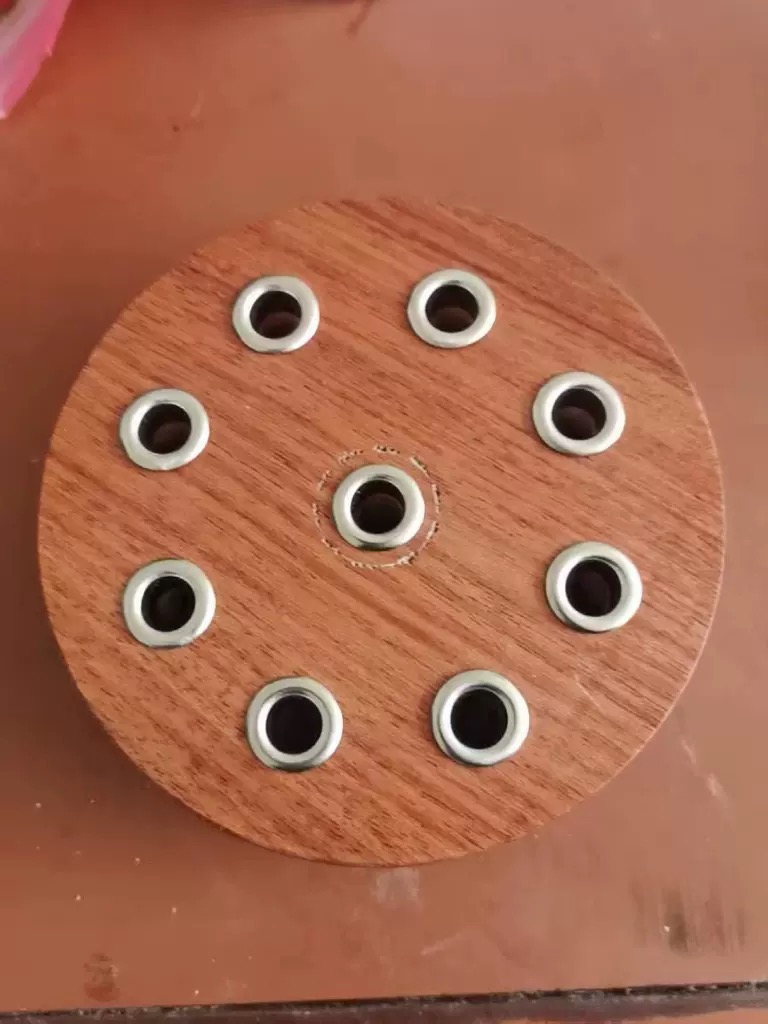

Ein Hersteller von handgefertigten Holzfiguren und dekorativem Kunsthandwerk benötigte ein leichtes, nicht magnetisches Befestigungselement zur Befestigung beweglicher Arme und Zubehörteile. Für jede Figur waren 9 Hohlnieten erforderlich – 3 für jedes Armgelenk und 3 für dekorative Befestigungen. Die bisherigen Stahlnieten fügten unnötiges Gewicht hinzu und führten zum Umkippen der Figuren. Der Kunde benötigte ein leichteres Befestigungselement, das das weiche Holz während der Installation nicht spalten würde.

Wir haben 5052 Hohlnieten aus Aluminium geliefert – 2,5 mm Schaft, 5,0 mm Rundkopf, 4,0 mm Zylinderlänge, glatte Oberfläche. Durch die Aluminiumnieten konnte das Gesamtgewicht um 60 % reduziert werden – die Figuren blieben stabil und ausgewogen. Das hohle Design lässt sich mit minimalem Kraftaufwand aufweiten – kein Splittern des Weichholzes. Das nichtmagnetische Aluminium verursachte keinerlei Störungen. Der Kunde testete 500 Figuren (4.500 Nieten). Nach 5.000 Bewegungszyklen keine Lockerung, keine Risse. Mittlerweile bestellen sie unsere Hohlnieten in Losgrößen von 200.000 Stück pro Jahr.

Wie wir Hohlnieten herstellen – Rohrschneiden + Stanzen

Aluminiumhohlniete werden ausschließlich aus Aluminiumrohrmaterial hergestellt – nicht aus Blech gezogen. Dieser Prozess gewährleistet eine gleichmäßige Wandstärke und eine gleichmäßige Innenbohrung.

1. Beschaffung von Rohrvorräten – Zertifizierte Aluminiumrohre (1100, 5052, 5056 oder 6061) aus zugelassenen Fabriken. Jede Charge wird mit einem Werkstestzertifikat und einer Chargennummer geliefert.

2. Materialeingangskontrolle – Rohrbestand auf Außendurchmesser (±0,02 mm), Wandstärke und Materialzusammensetzung überprüft (Spektrometer). Rohre außerhalb der Spezifikation werden abgelehnt.

3. Rohrschneiden – Das Rohr wird auf die präzise Rohlingslänge geschnitten. Jeder Rohling wird zu einer Niete.

4. Stauchen – Der geschnittene Rohrrohling wird in eine Stauchpresse gelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf (rund, flach oder versenkt).

5. Beschneiden – Grate an der Kopfkante werden entfernt.

6. Trommeln – Mikrograte werden beseitigt.

7. Oberflächenveredelung (falls angegeben) – je nach Bedarf Eloxieren, Chemofilm oder Glanztauchen.

8. Endkontrolle – 100 % optische Sortierung. AQL-Probe manuell überprüft. Maßbericht, Materialzertifikat und Konformitätszertifikat ausgestellt.

Probenvorlaufzeit: 5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

Präzisionsprüfgeräte – Qualitätssicherung bei jedem Schritt

Um sicherzustellen, dass jede Charge von Aluminium-Hohlnieten Ihren Spezifikationen entspricht, verfügen wir über ein umfassendes Sortiment an kalibrierten Prüfgeräten:

Lasermikrometer – berührungslose Hochgeschwindigkeitsmessung von Schaftdurchmesser, Außendurchmesser und Wandstärke mit einer Genauigkeit von ±0,02 mm.

Optischer Komparator (Profilprojektor) – Visuelle Prüfung von Kopfprofil, Flanschdurchmesser, Kantenradius und Gesamtform.

2,5D-Bildmesssystem – Automatisierte Messung von Innendurchmesser, Flanschkonzentrizität, Zylinderlänge und Oberflächenebenheit.

Spektrometer – Überprüfung der Materialzusammensetzung für Aluminiumsorten.

Rockwell-Härteprüfer – Überprüfung der Rohmaterial- und Endprodukthärte.

Salzsprühtestkammer – Korrosionsbeständigkeitsprüfung (ASTM B117) bei Bedarf.

Alle Geräte werden jährlich von akkreditierten Drittlaboren kalibriert. Die Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt.

Arbeiten mit Kunden weltweit

Wir arbeiten mit Herstellern in ganz Nordamerika, Europa und Asien zusammen – von Elektronikherstellern über Drohnenbauer bis hin zu Holzhandwerksproduzenten. Die Bilder oben zeigen einige unserer geschätzten Partner, die unsere Anlage besuchen, an kundenspezifischen Projekten zusammenarbeiten und ihre Erfahrungen mit Aluminium-Hohlnieten teilen.

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster von Aluminium-Hohlnieten erhalten, bevor ich einen Produktionsauftrag erteile?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Können Sie dringende Bestellungen mit kürzeren Lieferzeiten bearbeiten?“

A: Ja – wir verstehen, dass sich Produktionspläne unerwartet ändern können. Für Standardgrößen, die wir auf Lager haben oder für die wir bereits Werkzeuge haben, können wir oft Eilaufträge mit Lieferzeiten von nur 3–5 Tagen bearbeiten. Für kundenspezifische Größen, die neue Werkzeuge erfordern, beträgt unsere Standardvorlaufzeit 15–20 Tage, wir können jedoch beschleunigte Optionen besprechen. Wir empfehlen Ihnen, sich so früh wie möglich mit Ihren Anforderungen an unser Vertriebsteam zu wenden – je früher wir uns informieren, desto besser können wir Ihren Zeitplan einhalten. Wir werden stets transparent darüber sein, was erreichbar ist.

F: „Wie kann ich verhindern, dass meine Aluminium-Hohlnieten beim Setzen reißen?“

A: Risse während des Abbindens kommen bei Aluminium weniger häufig vor als bei Edelstahl, können aber trotzdem auftreten. Hier sind die wahrscheinlichen Ursachen und Lösungen:

Ursache 1:Die Lauflänge ist zu kurz. Wenn der Lauf nicht 1,0–1,5 mm über Ihre Materialstärke hinausragt, erreicht das Hohlprofil seinen Boden und bricht. Lösung: Messen Sie Ihre gesamte Stapeldicke – wir passen die Lauflänge bei Ihrer nächsten Bestellung an.

Ursache 2:Setzkraft ist zu hoch. Aluminium ist weich – es braucht keine große Kraft. Hohlnieten benötigen nur 15–20 % der Kraft, die für Vollnieten erforderlich ist. Lösung: Setzkraft um 30–40 % reduzieren und erneut testen.

Ursache 3:Material ist für die Anwendung zu hart. 5056- und 6061-Legierungen sind härter als 1100 und können in dünnwandigen Nieten reißen. Lösung: Für weichere Anwendungen sollten Sie einen Wechsel zu 1100 oder 5052 in Betracht ziehen.

Ursache 4:Lochgröße ist zu eng. Wenn das Loch zu klein ist, wird der Lauf übermäßig komprimiert. Lösung: Lochgröße auf Schaftdurchmesser + 0,15–0,20 mm vergrößern.

Wenn keine dieser Maßnahmen das Problem löst, senden Sie uns eine Probe Ihrer gerissenen Nieten und Ihres Materialstapels. Wir analysieren den Fehler und empfehlen eine konkrete Lösung – kostenlos.
