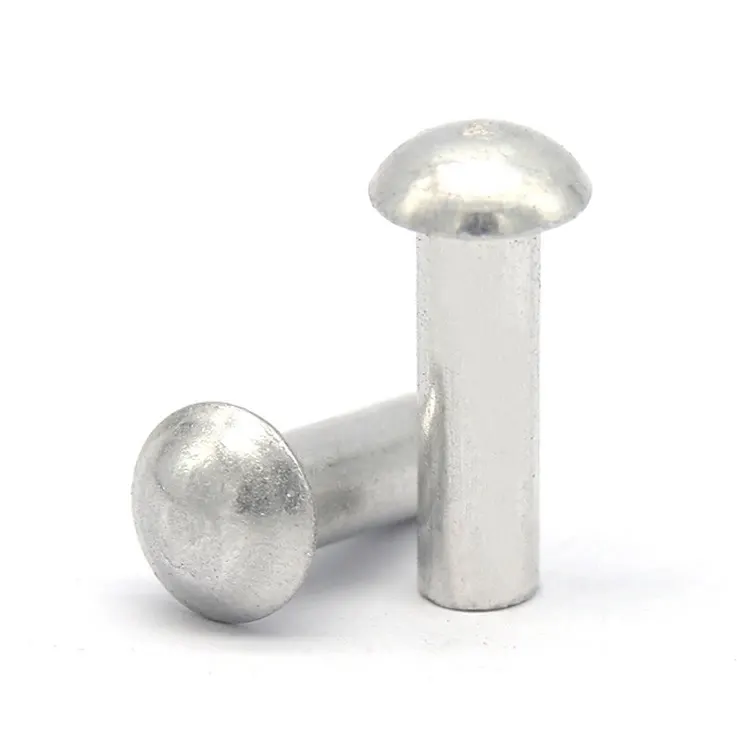

Aluminium-Pilzkopfnieten

Aluminium-Pilzkopfnieten lösen ein bekanntes Problem: Dünne Platten benötigen eine große Auflagefläche, um ein Durchziehen zu verhindern, aber das Hinzufügen einer separaten Unterlegscheibe zu jeder Niete erhöht das Gewicht, die Kosten und die Montagezeit. Der Pilzkopf integriert diese Unterlegscheibe in den Niet selbst – das 2,0- bis 2,5-fache des Schaftdurchmessers –, während der Aluminiumkörper 65 % weniger wiegt als Stahl.

Es gibt jedoch eine wichtige Warnung, die Ihnen die meisten Lieferanten nicht mitteilen: Aluminium-Pilzkopfnieten sind nicht in jeder Anwendung ein direkter Ersatz für Stahl oder Edelstahl. Wenn die Gegenplatte aus Stahl, Kupfer oder Kohlefaser besteht, kann galvanische Korrosion die Verbindung von innen zerstören – versteckt unter dem breiten Kopf, wo Sie sie nicht sehen können. In diesem Artikel wird erklärt, wo Pilzköpfe aus Aluminium am besten funktionieren, wo sie versagen und wie man sie richtig spezifiziert.

Die galvanische Korrosionsfalle – Warum Pilzköpfe aus Aluminium besondere Aufmerksamkeit benötigen

Die breite Unterseite des Pilzkopfes liegt direkt auf der Plattenoberfläche auf. Wenn es sich bei dieser Platte um ein unähnliches Metall handelt und Feuchtigkeit in die Verbindung eindringt, bildet sich eine galvanische Zelle. Aluminium wird zur Anode und korrodiert bevorzugt – oft unbemerkt, bis die Verbindung versagt.

Hochrisikokombinationen (direkten Kontakt im Freien vermeiden):

Aluminiumniet +Stahlplatte

Aluminiumniet +Kupfer- oder Messingplatte

Aluminiumniet +Kohlefaserverbundwerkstoff

Akzeptable Kombinationen (trockener Innenbereich):

Aluminiumniet +Aluminiumplatte (ideal – keine galvanische Fehlanpassung)

Aluminiumniet +beschichteter oder lackierter Stahl (Beschichtung wirkt als Barriere)

Aluminiumniet +Edelstahl mit Isolierscheibe

Empfehlung von Nuote Metals:Für jede Außen- oder Feuchtanwendung mit unterschiedlichen Materialien verwenden Sie eine Nylon-Isolierscheibe, eine Chromatumwandlungsbeschichtung (Alodine) oder eine eloxierte Oberfläche auf der Niete. Wir stellen bei jeder Bestellung eine schriftliche Anleitung zur Isolation zur Verfügung.

Technische Spezifikationen

Legierungen für Breitkopfanwendungen:

5052: Beste Korrosionsbeständigkeit. Ideal für Dächer und Außenpaneele.

6061-T6:Höchste Festigkeit (310 MPa). Ideal für Transport- und Strukturhalterungen.

1100:Am duktilsten und leitfähigsten. Ideal für elektrische und dekorative Zwecke.

Aluminium-Pilzkopf vs. Edelstahl + Unterlegscheibe – Gesamtkostenvergleich

Viele Käufer verwenden derzeit eine Edelstahlniete mit separater Unterlegscheibe. So schneidet der Aluminium-Pilzkopf im Vergleich zur Lebensdauer der Baugruppe ab.

Wenn Edelstahl immer noch gewinnt:Strukturelle Verbindungen mit hoher Vibration, Meeresumgebungen mit ständigem Salznebel und Anwendungen, bei denen maximale Scherfestigkeit erforderlich ist. Für leichte Paneele, Dächer, Beschilderungen und Innenräume im Transportwesen ist der Aluminium-Pilzkopf die bessere Wahl im Hinblick auf die Gesamtkosten.

Installation – Drei Regeln für Aluminium-Pilzköpfe

Aluminium ist weicher als Stahl. Eine Übereinstellung ist die häufigste Fehlerursache.

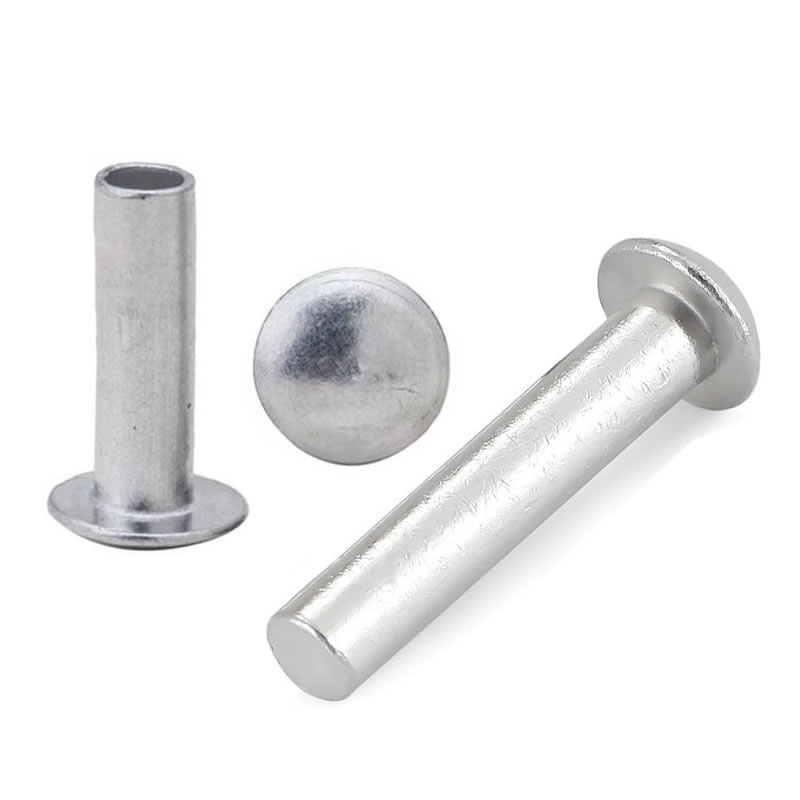

1. Für Bleche unter 2 mm Halbrohrform verwenden.Die hohle Spitze reduziert die Setzkraft um 50–60 % und verhindert so, dass sich der breite Kopf verzieht oder die Platte verformt.

2. Passen Sie den Amboss an den Kopfdurchmesser an.Ein flacher Amboss, der gleich oder größer als der Pilzkopf ist, verhindert das Schröpfen. Ein kleinerer Amboss konzentriert die Kraft und verformt die breite Kante.

3. Reduzieren Sie die Kraft auf 40–60 % der Stahleinstellungen.Aluminium fließt leicht. Wenn Sie den Stahlnietdruck anwenden, wird die Kuppel flacher und das bündige Erscheinungsbild geht verloren.

Nuote Metals stellt bei jeder Aluminium-Pilzkopfbestellung empfohlene Kraftkurven und Ambossspezifikationen zur Verfügung. Bei kritischen Projekten produzieren wir eine Mustercharge vor der Produktion und testen diese an Ihrem tatsächlichen Plattenmaterial.

Wie lange halten Aluminium-Pilzkopfnieten im Freien?

Die Lebensdauer hängt von der Legierung und dem Finish ab.

5052 mit eloxierter Oberfläche:10–15 Jahre in mäßiger Außenumgebung (Regen, Feuchtigkeit, gelegentlich Salz). Die eloxierte Schicht bietet zusätzlichen Schutz von 5–10 μm.

5052 Mill-Finish:5–8 Jahre. Die natürliche Oxidschicht schützt, aber das Aussehen verschlechtert sich.

6061 mit Chromatumwandlung: 8–12 Jahre. Chromat ist leitfähig und korrosionsbeständig – ideal für die elektrische Erdung im Freien.

1100-Mill-Finish:3–5 Jahre. Weich und weniger korrosionsbeständig. Nur zur Verwendung im Innenbereich.

Für Meeres- oder Küstenumgebungen:Pilzköpfe aus Aluminium werden nicht empfohlen, es sei denn, sie sind aus unterschiedlichen Metallen isoliert und mit Eloxierung oder Farbe beschichtet. Bei ständigem Salznebel sind Edelstahl- oder Kupfernieten die bessere Wahl.

Nuote Metals – Unterstützung bei der Herstellung von Aluminium-Pilzköpfen

Nuote Metals stellt seit über 20 Jahren Verbindungselemente aus Aluminium in unserem nach ISO 9001:2015 zertifizierten Werk in China her. Speziell für Pilzkopfnieten bieten wir:

Breitkopfwerkzeug für den Aluminiumfluss– Mehrstufiges Umformen mit polierten Matrizen und einem minimalen Kehlradius von 0,5×d zur Vermeidung von Rissen.

Bemusterung vor der Produktion– Wir testen Ihr tatsächliches Plattenmaterial und stellen einen Einstellungsbericht mit Kraftkurven, Ambosstyp und Fotos zur Verfügung.

Anleitung zur galvanischen Trennung– schriftliche Empfehlungen für Verbindungen aus unterschiedlichen Metallen, einschließlich Scheibenspezifikationen und Beschichtungsoptionen.

Vollständige Rückverfolgbarkeit– ASTM B316-Materialzertifikate bei jeder Lieferung.

Diese Unterstützung auf Anwendungsebene ist der Grund, warum sich Kunden aus der Dach-, Transport- und Beschilderungsbranche für Nuote Metals für Aluminium-Pilzkopfnieten entscheiden.

Häufig gestellte Fragen

F1: Können Aluminium-Pilzkopfnieten Edelstahlnieten mit Unterlegscheiben bei Außendächern ersetzen?

A: Nur wenn die Dachplatte ebenfalls aus Aluminium besteht und Sie eine eloxierte oder chromatierte Oberfläche verwenden. Bei Aluminiumdächern entfallen bei Pilzkopfnieten die Unterlegscheibe, sie reduzieren das Gewicht um 73 % und vermeiden galvanische Fehlanpassungen. Verwenden Sie bei Stahl- oder Kupferdächern keine Aluminiumnieten im Freien – galvanische Korrosion greift das Aluminium an. Verwenden Sie in diesen Fällen Edelstahl- oder Kupfernieten mit Unterlegscheiben. Nuote Metals kann Sie basierend auf Ihrem Plattenmaterial und den Expositionsbedingungen beraten.

F2: Warum reißen meine Aluminium-Pilzkopfnieten beim Setzen?

A: Risse entstehen fast immer durch eine übermäßige Setzkraft oder einen scharfen Kehlradius an der Kopf-Schaft-Verbindung. Aluminium erfordert nur 40–60 % der Kraft, die für Stahl aufgewendet wird. Wenn Sie Stahlnieten verwenden, kann der breite Pilzkopf am Rand reißen oder abflachen. Bei Nuote Metals halten wir einen Kehlradius von mindestens 0,5×d ein und polieren unsere Matrizen, um Mikrokratzer zu entfernen. Wenn Sie uns Ihre Nietmaße und den Setzdruck mitteilen, können wir Ihnen einen korrigierten Kraftverlauf empfehlen.

F3: Leiten Aluminium-Pilzkopfnieten Strom?

A: Ja – Aluminium leitet sowohl Wärme als auch Strom. 1100- und 6061-Legierungen bieten eine Wärmeleitfähigkeit von bis zu 237 W/m·K. Allerdings bildet Aluminium eine natürliche Oxidschicht, die mit der Zeit den elektrischen Kontaktwiderstand erhöht. Wählen Sie für Erdungsanwendungen eine Chromatumwandlungsbeschichtung (Alodine) – sie ist leitfähig und verhindert die Bildung von Oxiden. Für Kühlkörper- oder Thermotransferanwendungen ist Mill Finish 6061 geeignet. Nuote Metals kann beide Oberflächen liefern und auf Anfrage Leitfähigkeitsdaten bereitstellen.
