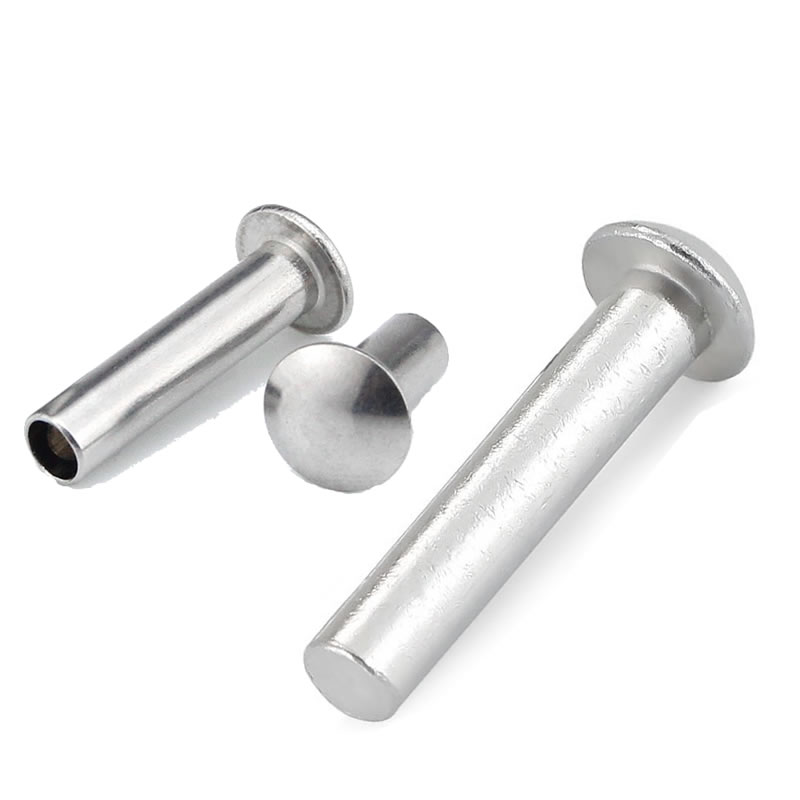

Aluminium-Flachkopfnieten – große Kontaktfläche ohne Gewicht

Überall sind dünne Aluminiumplatten zu finden – Heizungs-, Lüftungs- und Klimakanäle, Elektronikgehäuse, Innenverkleidungen von Kraftfahrzeugen, Beschilderungen. Sie werden ausgewählt, weil sie leicht, korrosionsbeständig und leicht zu formen sind. Sie stellen aber auch eine Herausforderung beim Befestigen dar: Das Material ist weich und ein schmaler Nietkopf bildet sich unter Belastung aus oder zieht durch.

Aluminium-Flachkopfnieten von Nuote Metals lösen dieses Problem mit einem breiten, flachen Kopf, der die Klemmkraft auf eine größere Aluminiumfläche verteilt. Das Ergebnis ist eine Verbindung, die fest bleibt, ohne die Platte zu verformen – und da die Niete aus Aluminium besteht, vermeiden Sie unnötiges Gewicht oder galvanische Fehlanpassungen.

Dies ist keine Allzweckniete. Es handelt sich um ein Befestigungselement, das für leichte, dünnwandige Aluminiumbaugruppen geformt ist.

Das aluminiumspezifische Problem – dünne Bleche, weiches Material

Aufgrund der geringen Streckgrenze von Aluminium neigt es bei konzentrierter Belastung zu Verformungen. Ein standardmäßiger runder Kopf konzentriert die Kraft direkt unter der Kuppel. Ein flacher Kopf hat eine kleinere Auflagefläche, sodass bei gleicher Kraft ein höherer Druck am Lochrand entsteht. Beide können eine 1 mm dicke Aluminiumplatte mit Vertiefungen versehen.

Der Schwenkkopf verändert die Verteilung. Bei einer 4-mm-Niete aus 1-mm-Aluminiumblech berührt ein Flachkopf etwa 60 % mehr Oberfläche als ein Flachkopf mit demselben Schaftdurchmesser. Diese zusätzliche Kontaktfläche verteilt die Klemmkraft auf einen breiteren Aluminiumring und reduziert so die Belastung am Lochrand. In vielen Fällen entfällt die Notwendigkeit einer separaten Waschmaschine.

Technische Daten – Flachkopfnieten aus Aluminium

Hergestellt nach den Maßen DIN 603 und ISO 1051. Für dünnwandige Anwendungen sind kundenspezifische Kopfdurchmesser erhältlich.

Legierungen für dünne Aluminiumbaugruppen:

5052:Beste Korrosionsbeständigkeit und Formbarkeit. Ideal für Outdoor und Marine.

6061-T6:Höchste Festigkeit (310 MPa). Am besten für Strukturhalterungen und Automobile geeignet.

1100:Am duktilsten. Am besten für Elektronik und Kühlkörper geeignet.

Wenn Pan Head die einzig richtige Wahl für Aluminium ist

Dies ist kein allgemeiner Kopfvergleich. Es zeichnet sich durch die Weichheit und Leichtigkeit des Aluminiums aus.

Wählen Sie Pan Head, wenn:

• Das Aluminiumblech ist weniger als 2 mm dick– Der breite Kopf verhindert die Bildung von Dellen ohne separate Unterlegscheibe.

• Die Verbindung erfordert ein niedriges Profil– Der Flachkopf sitzt tiefer als der Rundkopf, wodurch ein Hängenbleiben bei dichten Baugruppen vermieden wird.

• Die Montage ist gewichtsempfindlich– Aluminium-Flachkopfnieten wiegen 65 % weniger als gleichwertige Stahlnieten.

• Das Gelenk erfährt mäßige Vibrationen– Der Flachkopf bietet einen besseren Widerstand als der Flachkopf, obwohl der Rundkopf bei extremen Vibrationen besser geeignet ist.

Wählen Sie Flat Head, wenn:Die Oberfläche muss nahezu bündig sein und das Aluminium muss dick genug sein (≥2 mm), um Verformungen ohne breiten Lagerring standzuhalten.

Wählen Sie „Rundkopf“, wenn:Die Verbindung ist ständigen Vibrationen oder Stößen ausgesetzt und die höhere Kuppel ist akzeptabel.

Massiv vs. Halbrohr – Für dünne Aluminiumplatten

Bei dünnem Aluminium ist die Setzkraft genauso wichtig wie die Kopfform. Halbhohlförmige Flachkopfnieten erfordern 50–60 % weniger Kraft als Vollnieten, was das Risiko einer Blechverformung während der Installation direkt verringert.

Halbröhrenförmigist die bessere Wahl für Aluminiumbleche unter 1,5 mm, empfindliche Elektronikgehäuse und automatisierte Linien mit hohem Volumen. Die gerollte Spitze klemmt sanft, ohne das Aluminium zu komprimieren.

Solidewird für dickere Aluminiumplatten (≥2 mm), tragende Verbindungen oder dort, wo maximale Scherfestigkeit erforderlich ist, bevorzugt.

Nuote Metals kann beide Konfigurationen mit der gleichen Flachkopfgeometrie liefern. Für die meisten dünnen Aluminiumanwendungen empfehlen wir Halbrohre.

Wie Nuote Metals die Montage von dünnem Aluminium unterstützt

Aluminium-Flachkopfnieten versagen aus zwei Gründen: Rissbildung beim Formen des Kopfes oder Dellenbildung beim Einbau. Wir kümmern uns um beides, bevor Ihre Bestellung versandt wird.

Für den Aluminiumfluss konzipierte Werkzeuge:

Pfannenköpfe haben eine breite, flache Kuppel. Bei Aluminium besteht bei dieser Form die Gefahr von Rissen an der Kopf-Schaft-Verbindung, wenn der Kehlradius zu scharf ist. Unsere Matrizen haben einen Mindestradius von 0,5×d und sind poliert, um Mikrokratzer zu entfernen. Wir führen auch eine mehrstufige Formung durch – drei bis vier Hübe –, um das Aluminium allmählich fließen zu lassen, anstatt es in einem Schlag zu erzwingen.

Vorproduktionsbemusterung für Dünnbleche:

Senden Sie uns Ihre Aluminiumdicke und die erwartete Einstellungsmethode. Wir produzieren eine kleine Charge und testen sie an Ihrem tatsächlichen Blattmaterial – nicht an einem Standardcoupon. Sie erhalten einen Einstellbericht mit empfohlener Kraft, Ambosstyp und Fotos des installierten Kopfes. Dadurch entfällt das Versuch-und-Irrtum-Prinzip auf Ihrer Linie.

Optische Inspektion bei 10x:

Jede Charge wird auf Kopfdurchmesser, Höhe und Konzentrizität überprüft. Auf einer polierten Aluminiumoberfläche ist eine Abweichung der Kopfhöhe von 0,05 mm sichtbar – wir lehnen sie ab, bevor sie Sie erreicht.

Rückverfolgbarkeit:

ASTM B316-Materialzertifikate liegen jeder Lieferung bei. Wir geben Inspektionsdaten offen weiter – denn die Leistung des Schwenkkopfes hängt von der Geometrie ab, die Sie mit bloßem Auge nicht erkennen können.

Diese Unterstützung auf Anwendungsebene ist der Grund, warum sich Kunden aus den Bereichen HVAC, Elektronik und Automobilinnenraum für Nuote Metals für Aluminium-Flachkopfnieten entscheiden.

Häufig gestellte Fragen zu Aluminium-Flachkopfnieten

F1: Können Aluminium-Flachkopfnieten mit Kohlefaser- oder Verbundplatten verwendet werden?

A: Ja – aber mit wichtigen Vorsichtsmaßnahmen. Kohlefaser ist gegenüber Aluminium kathodisch, was bedeutet, dass galvanische Korrosion das Aluminium angreift, wenn Feuchtigkeit die Verbindung überbrückt. Bei trockenen Innenanwendungen ist in der Regel direkter Kontakt akzeptabel. Für Außen- oder feuchte Umgebungen müssen Sie die Aluminiumniete mit einer Glasfaser- oder Nylon-Isolierschicht von der Kohlefaser isolieren oder eine Chromatumwandlungsbeschichtung (Alodine) auf der Niete wählen. Der breite Schwenkkopf hilft hier tatsächlich – er verteilt die Klemmkraft auf eine größere Fläche und verringert so das Risiko einer Quetschung oder Delaminierung der Verbundplatte. Nuote Metals kann chromatierte Aluminium-Flachkopfnieten liefern und Sie zu Isolationsmethoden für Verbundbaugruppen beraten.

F2: Was ist der Unterschied zwischen eloxierten und chromatierten Oberflächen für Aluminiumnieten?

A: Bei beiden handelt es sich um korrosionsbeständige Oberflächen, die jedoch unterschiedlichen Zwecken dienen. Durch Eloxieren entsteht eine dicke Oxidschicht (5–25 μm), die sich hervorragend für die Bewitterung im Freien und als dekorative Farbe eignet. Allerdings ist eloxiertes Aluminium elektrisch isolierend – es leitet nicht. Die Chromatumwandlungsbeschichtung (Alodine) ist viel dünner (0,5–3 μm) und bleibt elektrisch leitend, was sie zur bevorzugten Oberfläche für Erdungen und elektrische Verbindungen macht. Für HVAC- oder Architekturanwendungen, bei denen Aussehen und Wetterbeständigkeit wichtig sind, wählen Sie eloxiert. Wählen Sie für elektronische oder elektrische Erdung Chromat. Nuote Metals bietet beide Ausführungen an und kann Sie je nach Anwendung beraten.

F3: Wie verhindere ich, dass sich Aluminium-Flachkopfnieten mit der Zeit lösen?

A: Die Lockerung von Aluminiumverbindungen hat zwei Ursachen: Vibration und Temperaturwechsel. Um die Lebensdauer der Verbindung zu maximieren: (1) Wählen Sie für eine bessere Vibrationsfestigkeit die Option Vollrohr statt Halbrohr. (2) Achten Sie auf die richtige Lochgröße – d + 0,05 mm bis d + 0,1 mm –, damit der Aluminiumschaft das Loch vollständig ausfüllt. (3) Verwenden Sie einen flachen Amboss, der dem Kopfdurchmesser entspricht oder diesen überschreitet, um eine ordnungsgemäße Form des Werkstattkopfes sicherzustellen. (4) Bei extremen Vibrationen sollten Sie erwägen, einen Schraubensicherungskleber hinzuzufügen oder auf Rundkopfnieten aus Aluminium umzusteigen, die einen höheren Auszugswiderstand bieten. Nuote Metals kann Einstellungsspezifikationen und Ambossempfehlungen für Ihre spezifische Aluminiumdicke und Ihr Verbindungsdesign bereitstellen.
