Hohlnieten aus Messing

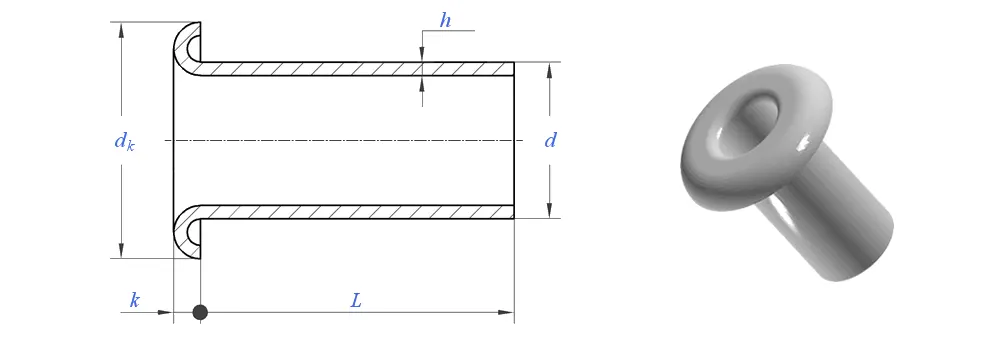

Hohlnieten aus Messingsind vollständig hohle Befestigungselemente mit einer zentralen Bohrung, die zum Schnüren, Verkabeln oder für leichte Befestigungen verwendet werden können. Im Gegensatz zu halbröhrenförmigen odersolide NietenHohlnieten haben eine dünne Wand, die sich beim Einbau mit minimalem Kraftaufwand nach außen aufweitet.

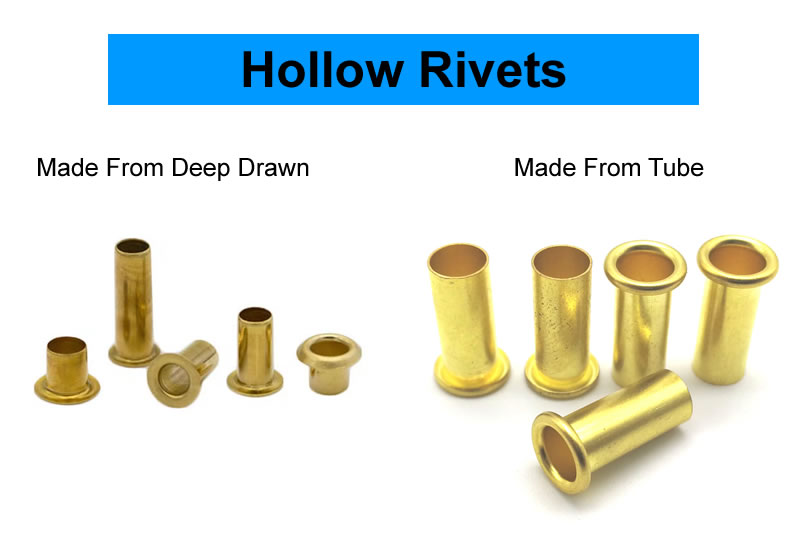

Wir bieten zwei Herstellungswege für Hohlnieten aus Messing an, wobei die Auswahl von Ihren spezifischen Anforderungen abhängt:

Rohrschneiden + Rohrvortrieb– Wir beginnen mit einem Messingrohrmaterial, schneiden es auf Länge und formen an einem Ende den Kopf. Diese Methode ist für größere Durchmesser und dickere Wände kostengünstig und bietet kürzere Werkzeugvorlaufzeiten.

Tiefziehen aus Blech– Wir beginnen mit Messingblech und formen die Niete durch schrittweises Ziehen. Diese Methode erzeugt eine nahtlose, einteilige Konstruktion mit gleichmäßiger Wandstärke und einer glatten Innenbohrung, ideal für dünnere Wände und engere Toleranzen.

Der richtige Prozess hängt von Ihrer Anwendung, Menge und Maßanforderungen ab. Wir überprüfen Ihre Zeichnung und empfehlen Ihnen in der Angebotsphase die optimale Fertigungsroute.

Rohrschneiden vs. Tiefziehen – welches Verfahren ist das richtige für Sie?

Wir empfehlen das Rohrschneiden, wenn:Sie benötigen größere Durchmesser, dickere Wände oder eine schnellere Werkzeugbereitstellung. Für die Anwendung ist keine nahtlose Bohrung erforderlich.

Wir empfehlen das Tiefziehen, wenn:Sie benötigen dünnere Wände, engere Toleranzen oder eine nahtlose Bohrung. Die Produktionsmengen sind hoch genug, um Werkzeuginvestitionen zu rechtfertigen.

Wenn Sie unsicher sind, welches Verfahren für Ihre Anwendung das Richtige ist, senden Sie uns Ihre Zeichnung. Wir prüfen und empfehlen die optimale Methode – kostenlos.

Materialien – C2680 Messing

Wir fertigen Messing-Hohlnieten aus C2680-Messing:

Verfügbare Ausführungen

Passend zu Ihren Anwendungsanforderungen bieten wir verschiedene Oberflächenveredelungen an:

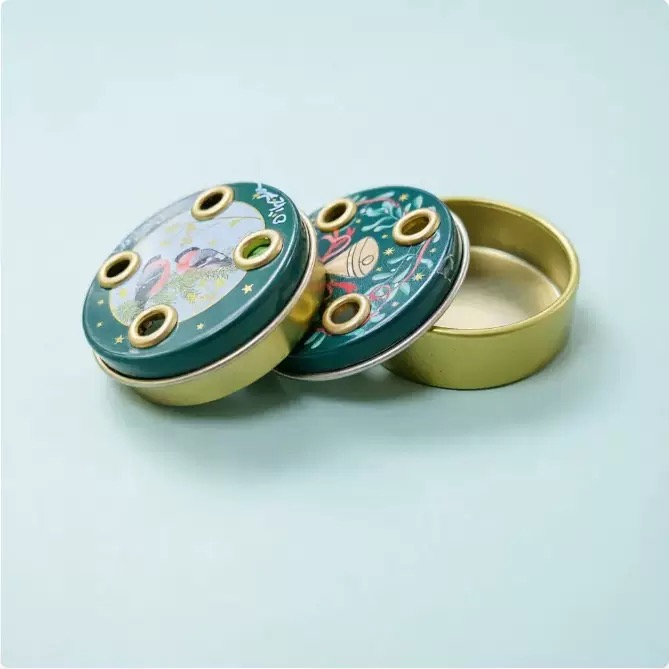

Eine echte Anwendung – runde Verpackungsbox aus Weißblech

Ein Hersteller hochwertiger Verpackungsschachteln aus Weißblech benötigte einen dekorativen und dennoch funktionellen Verschluss für seine runden Behälterdeckel. Für jede Schachtel waren vier Hohlnieten erforderlich, um den Scharniermechanismus des Deckels zu befestigen. Die Nieten mussten optisch einheitlich und korrosionsbeständig sein und sauber sitzen, ohne das dünne Weißblechmaterial zu verformen. Der Kunde wünschte außerdem ein Finish, das zum goldfarbenen Aufdruck auf der Verpackung passte.

Wir haben naturlackierte Messing-Hohlnieten geliefert – 3,0 mm Schaft, 5,5 mm Rundkopf, 4,0 mm Lauflänge. Das hohle Design ließ sich mit minimalem Kraftaufwand aufweiten – keine Verformung des dünnen Weißblechs. Die lackierte Oberfläche bot Anlaufschutz und passte zum Verpackungsdesign. Der Kunde testete 500 Kartons (2.000 Nieten). Nach 10.000 Auf-Zu-Zyklen keine Ausfälle. Mittlerweile bestellen sie unsere Hohlnieten in Losgrößen von 200.000 Stück pro Jahr.

Wie wir Hohlnieten herstellen – zwei Wege

Route 1: Rohrschneiden + Überschrift

1. Beschaffung von Rohrbeständen – Zertifizierte C2680-Messingrohre von zugelassenen Mühlen. Jede Charge wird mit einem Werkstestzertifikat und einer Chargennummer geliefert.

2. Materialeingangskontrolle – Rohrbestand auf Außendurchmesser (±0,02 mm), Wandstärke und Materialzusammensetzung geprüft.

3. Rohrschneiden – Das Rohr wird auf die präzise Rohlingslänge geschnitten.

4. Stauchen – Der geschnittene Rohrrohling wird in eine Stauchpresse gelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf.

5. Beschneiden – Grate an der Kopfkante werden entfernt.

6. Trommeln – Mikrograte werden beseitigt.

7. Plattieren oder Lackieren – Anwendung wie angegeben.

8. Endkontrolle – 100 % optische Sortierung. AQL-Probe manuell überprüft.

Weg 2: Tiefziehen vom Blech

1. Beschaffung von Blechbeständen – Zertifiziertes C2680-Messingblech von zugelassenen Walzwerken.

2. Eingangsprüfung des Materials – Prüfung des Blechbestands auf Dicke und Materialzusammensetzung.

3. Progressives Tiefziehen – Das Blech wird einer Transferpresse mit einer progressiven Mehrstationenmatrize zugeführt. In einem einzigen fortlaufenden Vorgang schneidet die Matrize eine Scheibe aus, zieht sie in einen Becher, vertieft sie auf die endgültige Lauflänge und durchsticht den Boden, um die Hohlbohrung zu erzeugen.

4. Bördeln – Der Flansch wird flach und parallel geprägt.

5. Trommeln – Mikrograte werden beseitigt.

6. Plattieren oder Lackieren – Anwendung wie angegeben.

7. Endkontrolle – 100 % optische Sortierung. AQL-Probe manuell überprüft.

Probenvorlaufzeit: 5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

Unser Qualitätskontrollprozess

Wir folgen einem mehrstufigen Inspektionssystem für jede Charge von Messing-Hohlnieten – vom eingehenden Material bis zum fertigen Produkt.

Eingangsprüfung des Materials – Überprüfung des Rohr- oder Blechbestands auf Abmessungen und Materialzusammensetzung. Spektrometer überprüft C2680-Messingqualität. Jegliches Material außerhalb der Spezifikation wird abgelehnt.

Einrichtung und Erstinspektion – Bei der Werkzeuginstallation werden die ersten 10 Nieten unter Vergrößerung auf Oberflächenfehler untersucht. Alle Abmessungen – Innendurchmesser, Außenflansch, Lauflänge und Flanschdicke – werden auf einem optischen Komparator gemessen. Der Stapelvorgang kann erst fortgesetzt werden, wenn alle Abmessungen mit der Zeichnung übereinstimmen.

In-Prozess-Überwachung – Während der Massenproduktion ziehen die Bediener alle 500 Teile 5 Nieten. Kritische Maße werden mit digitalen Messschiebern überprüft. Jede Abweichung außerhalb der Toleranz löst einen sofortigen Pressenstopp und eine Werkzeuganpassung aus.

Clinch-Verifizierung – Alle 2.000 Teile setzen wir 3 Nieten in eine Probe Ihres tatsächlichen Materials. Der gerollte Clinch wird auf Symmetrie, Dichtheit und rissfreie Ausbildung geprüft.

Überprüfung der Beschichtung/Lackierung – Dicke mittels RFA überprüft (falls zutreffend).

Letzte Ausgangskontrolle – Jede Niete durchläuft eine optische Sortiermaschine mit Hochgeschwindigkeitskameras. Ausschussware wird automatisch ausgeworfen. Nach der Sortierung wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) manuell überprüft.

Alle Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt.

Was unsere Kunden sagen – Echtes Feedback

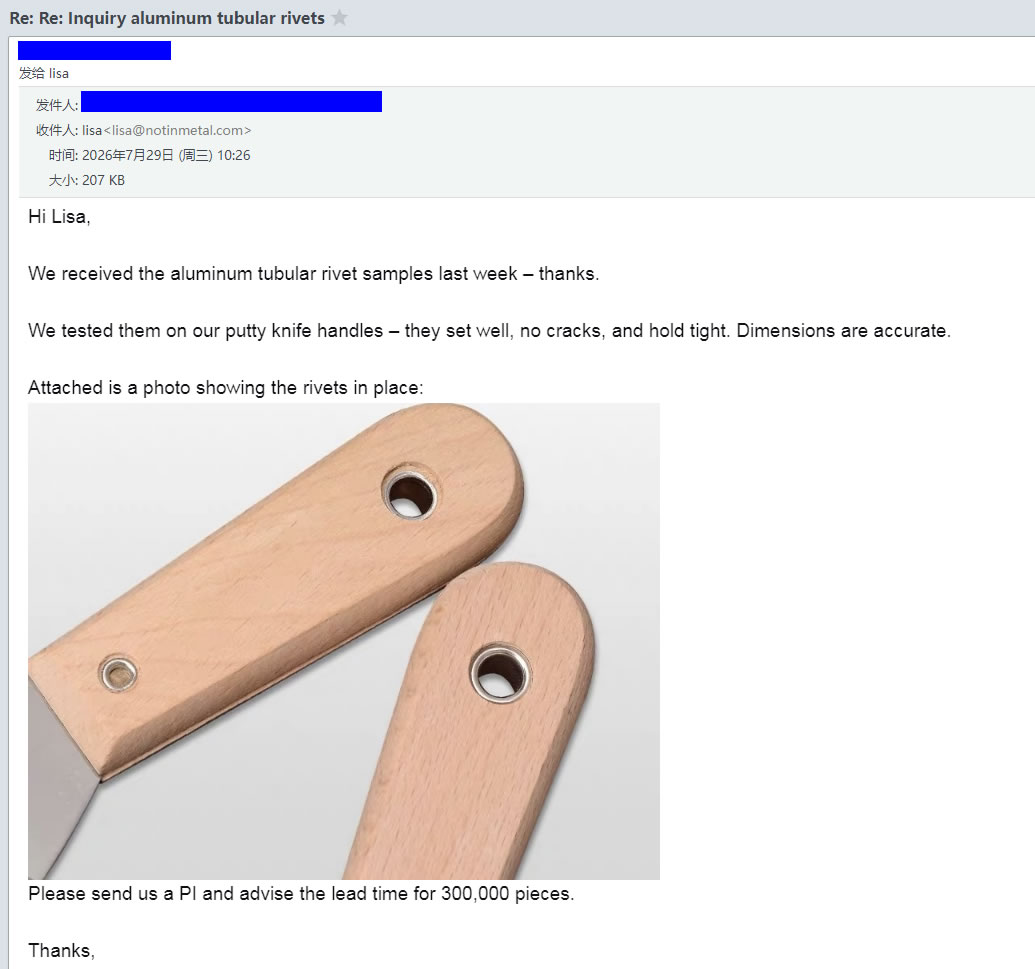

Wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Herstellern, die unsere Messing-Hohlnieten verwendet haben – von Verpackungsunternehmen über Lederwarenhersteller bis hin zu Herstellern von Elektrogeräten.

Wir sorgen für eine vollständige Rückverfolgbarkeit und Qualitätsdokumentation für jede Charge:

Materialzertifikate – Werkstestzertifikate, die auf die Originalspule zurückgeführt werden können

Maßkontrollberichte – Tatsächliche Messungen von jeder Charge

Überprüfung der Beschichtung/Lackierung – Dicke und Qualität dokumentiert

Konformitätszertifikat – Unterzeichnet, Chargenrückverfolgbar

Drei Fragen, die wir oft beantworten

F: „Welches Herstellungsverfahren soll ich wählen – Rohrschneiden oder Tiefziehen?“

A: Die Wahl hängt von Ihrer Anwendung ab. Rohrschneiden und -stauchen ist ideal für größere Durchmesser, dickere Wände und kürzere Werkzeugvorlaufzeiten. Das Tiefziehen aus Blech eignet sich besser für dünnere Wände, engere Toleranzen und nahtlose Bohrungsanforderungen. Wenn Sie unsicher sind, senden Sie uns Ihre Zeichnung. Wir prüfen Ihren Antrag und empfehlen Ihnen die optimale Methode – kostenlos. Für die Verpackung aus Weißblech oben kam Tiefziehen zum Einsatz, da der Kunde dünne Wände und eine saubere, nahtlose Bohrung benötigte.

F: „Was ist der Unterschied zwischen Messing-Hohlnieten und Messing-Rohrnieten?“

A: Die Unterscheidung kann verwirrend sein. Im Allgemeinen werden Hohlnieten aus Messing aus Blech tiefgezogen – eine nahtlose, einteilige Konstruktion mit glatter Innenbohrung. Rohrnieten aus Messing werden aus Rohrmaterial geschnitten und mit einem Kopf versehen – sie können eine Naht haben (bei geschweißten Rohren) und fühlen sich stabiler an. Einige Hersteller verwenden die Begriffe jedoch synonym. Bei Nuote Metals definieren wir Hohlnieten als tiefgezogen aus Blech und Rohrnieten als aus Rohrmaterial geschnitten. Beide sind verfügbar. Teilen Sie uns Ihre Anwendung mit und wir empfehlen Ihnen das passende Produkt.

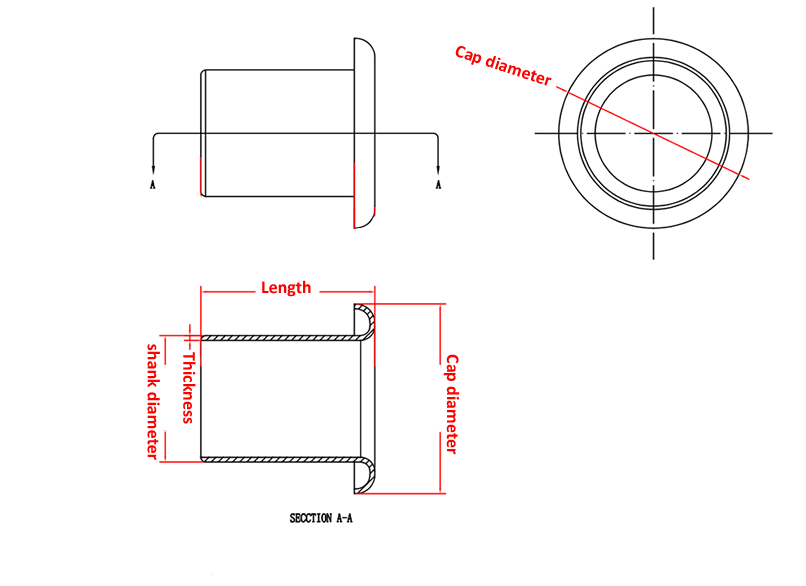

F: „Wie wähle ich die richtige Zylinderlänge für eine Hohlniete aus Messing aus?“

A: Wählen Sie eine Lauflänge, die etwa 1,0–1,5 mm länger ist als Ihre gesamte Materialstapeldicke. Wenn Sie beispielsweise 2,5 mm dickes Weißblech verstärken, wählen Sie eine Lauflänge von 3,5–4,0 mm. Diese zusätzliche Länge bietet genügend Material, damit der Lauf nach außen rollen und einen sicheren Halt bilden kann. Zu kurz, der Clinch wird schwach sein. Zu lange kann der Lauf zerknittern. Senden Sie uns die Dicke Ihres Materialstapels und wir empfehlen Ihnen die genaue Länge.
