Der Breitkopf-Befestiger, der Unterlegscheiben überflüssig macht

Beim Befestigen von weichen Kupferblechen, dünnen Platten oder dekorativen Kupferelementen bereitet ein Standard-Nietkopf oft Probleme. Zu klein, und es zieht durch. Zu groß, und es bleibt hängen. Fügen Sie eine separate Unterlegscheibe hinzu, und Sie führen ein zusätzliches Teil, zusätzliche Handhabung und einen potenziellen Korrosionspunkt zwischen unterschiedlichen Metallen ein.

Kupfer-Pilzkopfnieten von Nuote Metals lösen alle drei Probleme auf einmal. Der Pilzkopf ist außergewöhnlich breit – das 2,0- bis 2,5-fache des Schaftdurchmessers – aber niedrig in der Höhe. Es verteilt die Klemmkraft über eine große Fläche, genau wie eine eingebaute Unterlegscheibe, und behält dabei ein relativ niedriges Profil bei. Bei Kupferanwendungen bedeutet dies, dass Sie dünne Bleche ohne Dellen befestigen, lose Unterlegscheiben vermeiden und die natürliche Schönheit von Kupfer bewahren können.

Was macht einen Pilzkopf anders?

Der Pilzkopf ist der breiteste aller gängigen Nietkopfformen. Seinen Namen verdankt er dem breiten, leicht gewölbten Hut mit abgerundeter Kante, der an einen Pilz erinnert.

Schlüsselgeometrie:

• Kopfdurchmesser:2,0- bis 2,5-faches Schaftdurchmesser (Rundkopf nur 1,6-fach)
• Kopfhöhe:0,4× bis 0,5× des Schaftdurchmessers (niedriger als Rundkopf mit 0,7×)
• Unterseite:Flach mit großzügigem Kehlradius an der Kopf-Schaft-Verbindung
• Rand:Abgerundet, nicht scharf – reduziert die Spannungskonzentration in weichem Kupfer

Warum das für Kupfer wichtig ist:

Kupfer ist weich (70–100 MPa Streckgrenze). Ein schmaler Kopf konzentriert die Kraft und verformt das Blech. Ein Pilzkopf verteilt die gleiche Kraft auf einen viel größeren Kupferring und hält so das Blech flach und die Verbindung fest. In vielen Fällen macht der Pilzkopf eine separate Unterlegscheibe überflüssig, wodurch Montagezeit gespart und eine mögliche galvanische Fehlanpassung vermieden wird.

Pilzkopf vs. Rundkopf + Unterlegscheibe – ein direkter Vergleich

Viele Kunden verwenden derzeit einen Rundkopf-Kupferniet mit einer separaten Unterlegscheibe aus Kupfer oder Messing. So vergleicht sich der Pilzkopf.

Wann sollte man noch eine Waschmaschine verwenden:Wenn Sie eine wasserdichte Abdichtung benötigen (z. B. Neoprendichtung für Dächer), kann der Pilzkopf allein diese Funktion nicht ersetzen. Aber nur für die mechanische Lastverteilung ist der Pilzkopf ein direkter Ersatz.

Technische Daten – Kupfer-Pilzkopfnieten

Hergestellt nach DIN 674 (massiv) und DIN 675 (halbrohrförmig). Kundenspezifische Kopfdurchmesser verfügbar.

Materialqualitäten:

C11000 (ETP):99,9 % Kupfer, 0,04 % Sauerstoff. Allgemeine Dach-, Schiffs- und dekorative Verwendung.

C10200 (OFHC):99,99 % Kupfer, sauerstofffrei. Kritische Elektronik- und Kryoanwendungen.

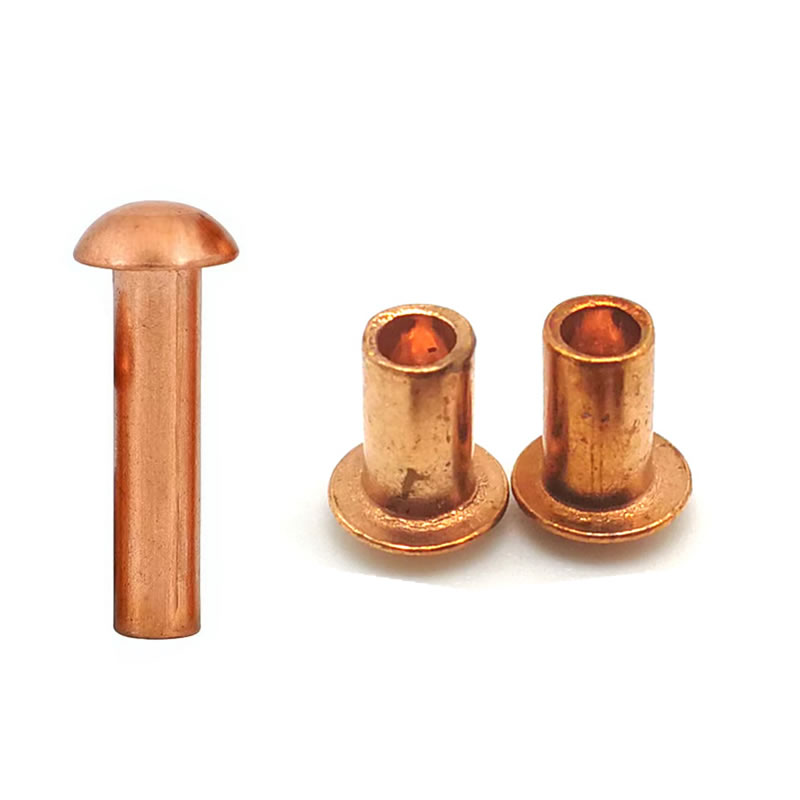

Massiv vs. Halbrohr – Für Kupfernieten mit breitem Kopf

Wichtige Erkenntnisse für Kupfer:Der große Durchmesser des Pilzkopfes bedeutet, dass er empfindlicher auf Setzkräfte reagiert als kleinere Köpfe. Zu viel Kraft kann dazu führen, dass die Kuppel flach wird oder sich die breite Kante verzieht. Halbhohlförmige Pilzkopfnieten reduzieren die Setzkraft um fast die Hälfte und sind somit die sicherere Wahl für Kupferbleche unter 3 mm. Für dickeres Kupfer oder maximale Scherfestigkeit wählen Sie Feststoff und verwenden Sie eine kalibrierte Presse.

Oberflächenveredelungen – Den natürlichen Reiz von Kupfer bewahren

Pilzkopf-Kupfernieten sind oft auf bearbeiteten Oberflächen sichtbar – Dächern, Fassaden, Bootsrümpfen – daher kommt es auf die Auswahl des Finishs an.

Verfügbare Ausführungen:

• Hochglanzpoliertes – spiegelndes Kupfer für dekorative Paneele
• Natürliche Patina – grünbraun gealtert für maritime und architektonische Restaurierung
• Lackiert – klare Beschichtung, um das helle Kupfer im Innenbereich zu erhalten
• Verzinnt – silberweiß, lötbar, reduziert galvanische Potentiale
• Vernickelt – silbergrau, verschleißfest

Unsere Empfehlung:Wählen Sie für Kupferdächer im Außenbereich oder für Schiffsrümpfe die Option naturbelassen oder poliert ohne Beschichtung. Die kupfereigene Patina schützt die Niete und verschmilzt mit dem umgebenden Kupfer. Für dekorative Paneele im Innenbereich, bei denen Sie die Helligkeit beibehalten möchten, wählen Sie lackierte. Für elektrische Erdungsplatten, bei denen die Bildung von Oxiden ein Problem darstellt, wählen Sie verzinnte Platten.

Nuote Metals – Know-how in der Herstellung von Kupferpilzköpfen

Nuote Metals ist seit über 20 Jahren auf die Herstellung von Verbindungselementen aus Kupfer in unserem nach ISO 9001:2015 zertifizierten Werk in China spezialisiert. Wir exportieren in mehr als 50 Länder und beliefern Dachdecker, Schiffsbauer und architektonische Metallbauer.

Warum unsere Kupfernieten mit Pilzkopf eine bessere Leistung erbringen:

1. Breitkopfwerkzeug für den Kupferfluss

Um einen 2,5×d-Kopf aus Weichkupfer ohne Risse zu formen, ist mehr als eine Standardmatrize erforderlich. Wir verwenden eine mehrstufige progressive Umformung – drei bis fünf Hübe – um das Kupfer allmählich in die breite Kopfform fließen zu lassen. Unsere Matrizen werden poliert, um Mikrokratzer zu entfernen, die zu Rissen führen können.

2. Kontrollierter Verrundungsradius

Die Verbindung zwischen dem breiten Kopf und dem Schaft ist der Bereich mit der höchsten Belastung. Wir halten einen minimalen Kehlradius von 0,5×d ein und verifizieren ihn durch optische Messung bei 10-facher Vergrößerung. Ein scharfer Radius wird brechen; Bei uns wird das nicht der Fall sein.

3. Echte Materialprüfung

Wir testen unsere Kupfernieten mit Pilzkopf auf echtem Kupferblech – nicht auf Standardcoupons –, um den Durchzugswiderstand und die Kopfverformung zu überprüfen. Für Kunden mit spezifischen Kupferdicken stellen wir vor der Produktion eine Mustercharge mit einem Abbindeprotokoll zur Verfügung.

4. Vollständige Rückverfolgbarkeit

Jeder Lieferung liegen ASTM B152-Materialzertifikate und Leitfähigkeitsberichte bei. Wir geben Inspektionsdaten offen weiter, da die Leistung eines Breitkopfes von einer Geometrie abhängt, die mit bloßem Auge nicht erkennbar ist.

Diese anwendungsorientierte Technik ist der Grund, warum Dachdeckerunternehmen, Bootsbauer und Architekturbauer Nuote Metals für Kupfer-Pilzkopfnieten wählen.

Häufig gestellte Fragen

F1: Kann ein Kupfer-Pilzkopfniet wirklich einen Rundkopf plus Unterlegscheibe ersetzen?

A: Bei den meisten mechanischen Anwendungen ja. Der Durchmesser des Pilzkopfes von 2,0×–2,5× bietet eine Auflagefläche, die der einer Standard-Unterlegscheibe entspricht. Dadurch entfallen die separate Unterlegscheibe, der Handhabungsschritt und der Spalt zwischen Unterlegscheibe und Blech, in dem Korrosion beginnen kann. Wenn Ihre Unterlegscheibe jedoch eine Dichtungsfunktion übernimmt – beispielsweise eine Neopren-Unterlegscheibe für wasserdichte Dächer – kann der Pilzkopf allein diese nicht ersetzen. Es dient lediglich der Lastverteilung und ist ein direkter Ersatz. Nuote Metals kann Sie auf der Grundlage Ihres spezifischen Verbindungsdesigns und der Frage, ob eine Dichtung erforderlich ist, beraten.

F2: Verformt ein breiter Pilzkopf dünnes Kupferblech während des Abbindens?

A: Nicht, wenn Sie die richtige Setzkraft und einen halbrohrförmigen Körper verwenden. Der breite Kopf verringert tatsächlich das Risiko von Dellenbildung, da er die Klemmkraft auf eine größere Fläche verteilt. Das eigentliche Risiko besteht in einer zu starken Einstellung: Wenn Sie zu viel Kraft anwenden, wird die Kuppel abgeflacht und das dünne Kupfer an der Kopfkante kann sich verziehen. Für Kupferbleche unter 2 mm empfehlen wir Halbhohlkopfnieten und eine kalibrierte Presse, die auf 50–60 % der für Stahl verwendeten Kraft eingestellt ist. Wir liefern auch einen flachen Amboss, der dem Kopfdurchmesser entspricht oder diesen übertrifft – so wird verhindert, dass der Kopf wölbt. Mit diesen Kontrollen bleibt dünnes Kupfer flach und die Verbindung bleibt dicht.

F3: Sind Kupfer-Pilzkopfnieten für den Boots- und Bootsbau geeignet?

A: Ja – Pilzkopfnieten aus Kupfer sind eine traditionelle Wahl für den Holzbootbau und werden auch heute noch für Kupferummantelungen, Decks und Verzierungen verwendet. Der breite Kopf hält die Kupferummantelung sicher, ohne das weiche Kupfer zu zerreißen. Die natürliche Patina schützt vor Salzwasserkorrosion. Das bündige, niedrige Profil reduziert den Luftwiderstand und das Hängenbleiben. Für den Einsatz in der Schifffahrt empfehlen wir Vollkupfer-Pilzkopfnieten mit natürlicher oder polierter Oberfläche – ohne Beschichtung, die bei Bronze- oder Messingbeschlägen zu galvanischen Unterschieden führen kann. Nuote Metals liefert diese Nieten an Bootsbauer in ganz Europa und Nordamerika. Bei dünnen Kupferummantelungen kann eine halbrohrförmige Ummantelung bevorzugt werden, um eine übermäßige Komprimierung des Kupfers zu vermeiden.
