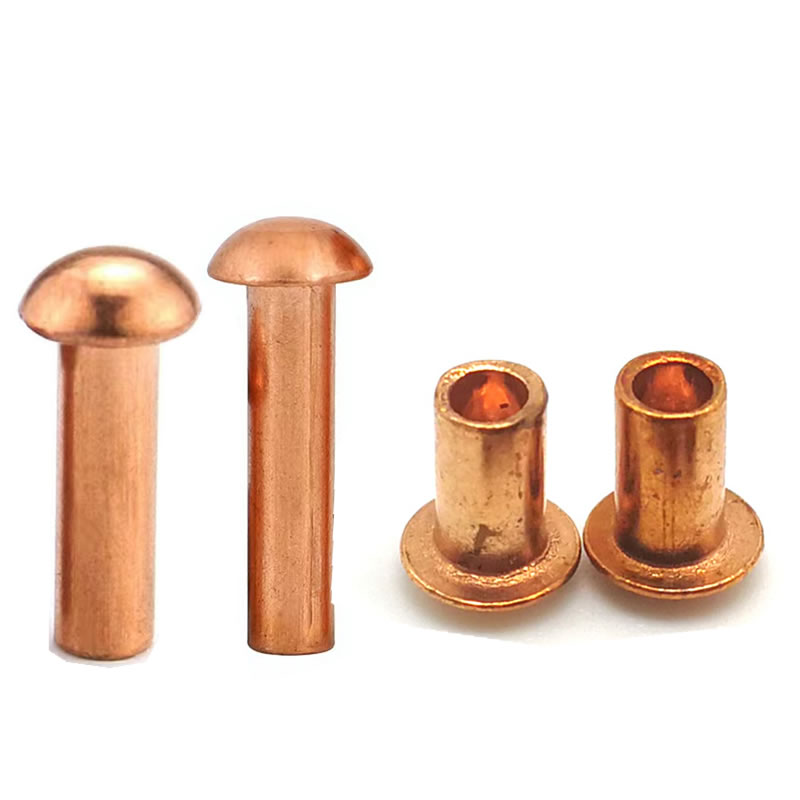

Flachkopfnieten aus Kupfer – große Kontaktfläche ohne die Höhe eines runden Kopfes

Dünne Kupferbleche sind gnadenlos. Wenn Sie zu viel Punktlast anwenden, bilden sich im Material Grübchen. Wenn Sie einen zu kleinen Kopf verwenden, vergrößert sich das Loch bei Vibration. Verwenden Sie einen zu hohen Kopf, der sich in der Verkabelung verfängt oder sich weigert, bündig in einem engen Gehäuse zu sitzen.

Flachkopfnieten aus Kupfervon Nuote Metals lösen dieses Drei-Wege-Problem. Der Flachkopf ist breiter als ein runder Kopf (1,8×–2,0× des Schaftdurchmessers), aber niedriger in der Höhe (0,5×–0,6×). Diese Geometrie verteilt die Klemmkraft auf einen breiteren Kupferring und reduziert so die Spannung am Lochrand, während gleichzeitig ein niedriges Profil für dichte Baugruppen erhalten bleibt.

Dies ist keine Allzweckniete. Es handelt sich um einen Verschluss, der speziell für weiche, dünne und leitfähige Materialien geformt ist.

Warum die Pan-Head-Geometrie bei dünnem Kupfer besser funktioniert

Aufgrund der geringen Streckgrenze von Kupfer (70–100 MPa) verformt es sich leicht. Ein standardmäßiger runder Kopf konzentriert die Kraft direkt unter der Kuppel, wodurch dünne Bleche auf bis zu 0,5 mm komprimiert werden können. Ein flacher Kopf hat eine kleinere Auflagefläche, sodass bei gleicher Kraft ein höherer Druck am Lochrand entsteht.

Der Schwenkkopf verändert die Verteilung:

Bei einer 4-mm-Niete in 1-mm-Kupferblech berührt ein Flachkopf etwa 60 % mehr Oberfläche als ein Flachkopf. Dieser Unterschied reicht oft aus, um Grübchen vollständig zu beseitigen – ohne den Einbau einer separaten Unterlegscheibe.

Technische Spezifikationen

Hergestellt nach den Maßen DIN 603 und ISO 1051. Für dünnwandige Anwendungen sind kundenspezifische Kopfdurchmesser erhältlich.

Materialqualitäten:

C11000 (ETP):99,9 % Kupfer, 0,04 % Sauerstoff. Allgemeine Elektro-, Dekorations- und Dünnblechanwendungen.

C10200 (OFHC):99,99 % Kupfer, sauerstofffrei. Kritische Elektronik- und Kryoanwendungen.

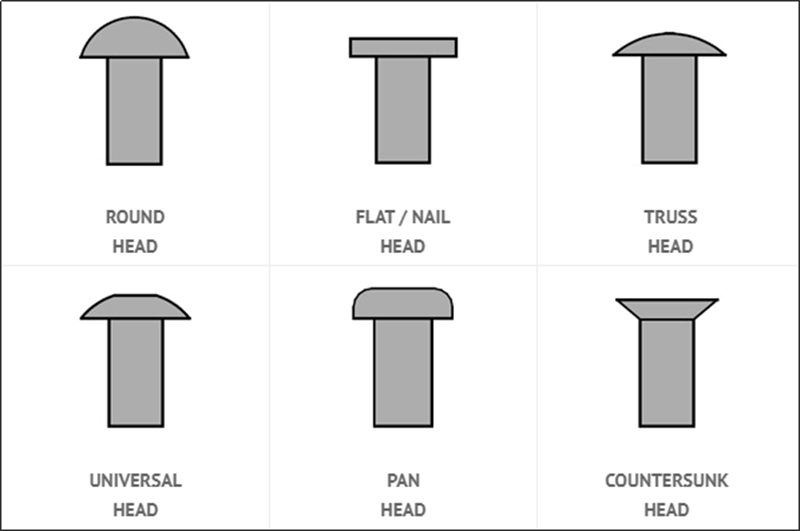

Wann sollte man sich für einen Flachkopf gegenüber einem flachen oder runden Kopf entscheiden – nur für Kupfer

Dies ist kein allgemeiner Kopfvergleich. Es ist spezifisch für die Weichheit und Leitfähigkeit von Kupfer.

Wählen Sie Pan Headbeim Befestigen von Kupferblechen mit einer Dicke von weniger als 2 mm, wenn Sie ein niedriges Profil benötigen, aber keine Vertiefungen tolerieren können, oder wenn die Verbindung eine moderate Vibrationsfestigkeit ohne die Höhe eines runden Kopfes erfordert.

Wählen Sie Flachkopfwenn die Oberfläche nahezu bündig sein muss und das Kupfer dick genug (≥2 mm) sein muss, um einer Verformung ohne breiten Lagerring standzuhalten.

Wählen Sie „Runder Kopf“.wenn die Verbindung ständigen Vibrationen oder Stößen ausgesetzt ist – Motoren, Generatoren, Schiffsmotoren – und die höhere Kuppel akzeptabel ist.

Ein häufiger Fehler:Verwenden Sie einen flachen Kopf auf 0,8-mm-Kupfer, da dieser unauffällig aussieht. Aufgrund der kleinen Auflagefläche bilden sich häufig Dellen in der Platte, wodurch sich die Verbindung mit der Zeit lockert. Der Schwenkkopf kostet das Gleiche, verhindert aber diesen Fehler.

Massiv oder halbröhrenförmig? Eine kupferspezifische Antwort

Bei dünnen Kupferblechen ist die Setzkraft ebenso wichtig wie die Kopfform. Halbhohlförmige Flachkopfnieten erfordern 50–60 % weniger Kraft als Vollnieten, was das Risiko einer Blechverformung während der Installation direkt verringert.

• Halbröhrenförmigist die bessere Wahl für Kupferbleche unter 1,5 mm, empfindliche Elektronikgehäuse und automatisierte Linien mit hohem Volumen. Die gerollte Spitze klemmt sanft, ohne das Kupfer zu komprimieren.

• Solidewird für dickere Kupferplatten (≥2 mm), tragende Verbindungen oder dort, wo maximale Scherfestigkeit erforderlich ist, bevorzugt.

Nuote Metals kann beide Konfigurationen mit der gleichen Flachkopfgeometrie liefern. Für die meisten Anwendungen mit dünnem Kupfer empfehlen wir Halbrohre.

Wie Nuote Metals die Dünnkupfermontage unterstützt

Flachkopf-Kupfernieten versagen aus zwei Gründen: Rissbildung beim Formen des Kopfes oder Dellenbildung beim Einbau. Wir kümmern uns um beides, bevor Ihre Bestellung versandt wird.

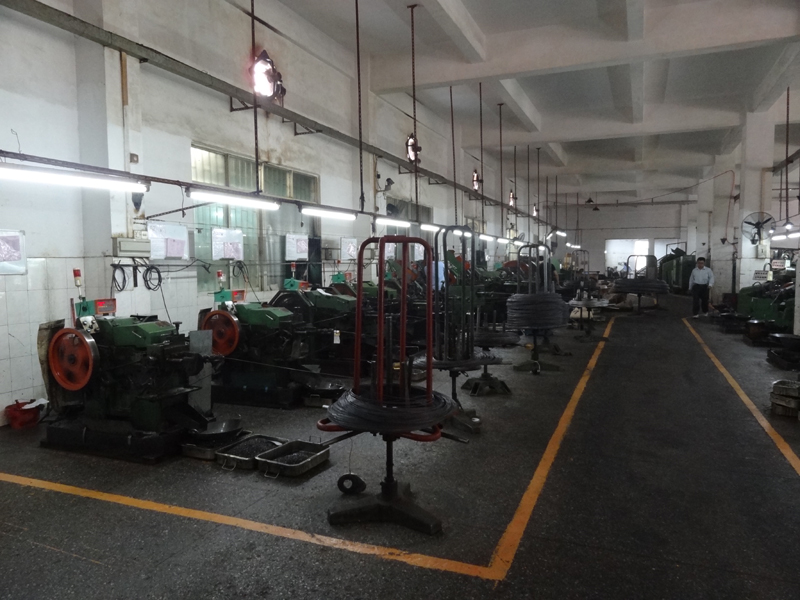

Für den Kupferfluss ausgelegte Werkzeuge:

Pfannenköpfe haben eine breite, flache Kuppel. Bei Kupfer besteht bei dieser Form die Gefahr von Rissen an der Kopf-Schaft-Verbindung, wenn der Kehlradius zu scharf ist. Unsere Matrizen haben einen Mindestradius von 0,5×d und sind poliert, um Mikrokratzer zu entfernen. Wir führen auch eine mehrstufige Formung durch – drei bis fünf Hübe –, um das Kupfer allmählich fließen zu lassen, anstatt es in einem Schlag zu erzwingen.

Vorproduktionsbemusterung für Dünnbleche:

Senden Sie uns Ihre Kupferdicke und die voraussichtliche Einstellungsmethode. Wir produzieren eine kleine Charge und testen sie an Ihrem tatsächlichen Blattmaterial – nicht an einem Standardcoupon. Sie erhalten einen Einstellbericht mit empfohlener Kraft, Ambosstyp und Fotos des installierten Kopfes. Dadurch entfällt das Versuch-und-Irrtum-Prinzip auf Ihrer Linie.

Optische Inspektion bei 10x:

Jede Charge wird auf Kopfdurchmesser, Höhe und Konzentrizität überprüft. Auf einer polierten Kupferoberfläche ist eine Abweichung der Kopfhöhe von 0,05 mm sichtbar – wir lehnen sie ab, bevor sie Sie erreicht.

Veredelung im eigenen Haus:

Verzinnt, versilbert, vernickelt, poliert oder lackiert. Bei dünnen dekorativen Kupferplatten können wir Ihre Oberflächenbeschaffenheit anpassen, um den visuellen Kontrast zu minimieren.

Rückverfolgbarkeit:

ASTM B152-Zertifikate und Leitfähigkeitsberichte liegen jeder Lieferung bei. Wir geben Inspektionsdaten offen weiter – denn die Leistung des Schwenkkopfes hängt von der Geometrie ab, die Sie mit bloßem Auge nicht erkennen können.

Diese Unterstützung auf Anwendungsebene ist der Grund, warum sich Kunden aus der Elektronik-, HVAC- und Architekturbranche für Nuote Metals für Flachkopfnieten aus Kupfer entscheiden.

FAQ

F1: Können Kupfer-Flachkopfnieten auf Kupferblechen verwendet werden, die dünner als 1 mm sind, ohne dass es zu Dellen kommt?

A: Ja – vorausgesetzt, Sie verwenden die richtige Setzkraft und einen halbrohrförmigen Körper. Die breite Auflagefläche des Flachkopfes verteilt den Klemmdruck auf einen größeren Ring und reduziert so die Belastung des dünnen Blechs. Für Kupfer unter 1 mm empfehlen wir: (a) Halbhohlnieten, um die Setzkraft um 50–60 % zu verringern, (b) einen flachen Amboss, der dem Kopfdurchmesser entspricht oder diesen überschreitet, und (c) kontrollierte Kraft – verwenden Sie niemals Einstellungen für Stahlnieten. Bei Nuote Metals können wir eine Mustercharge vor der Produktion liefern und diese anhand Ihrer genauen Kupferdicke testen, bevor Sie eine vollständige Bestellung aufgeben.

F2: Werden Flachkopfnieten aus Kupfer bei architektonischen Außenanwendungen oxidieren oder anlaufen?

A: Kupfer bildet auf natürliche Weise eine Patina, wenn es Luft und Feuchtigkeit ausgesetzt wird – zunächst braun, dann im Laufe der Jahre grün. Diese Patina wirkt schützend und schwächt die Niete nicht. Wenn Sie eine glänzende Kupferoberfläche beibehalten möchten, wählen Sie lackierte Flachkopfnieten. Wenn Sie den gealterten Patina-Look bevorzugen, wählen Sie naturbelassen oder poliert ohne Lack. In küstennahen oder stark verschmutzten Umgebungen bildet sich die Patina schneller, bleibt aber stabil. Nuote Metals liefert sowohl lackierte als auch natürliche Oberflächen; Wir können auch verzinnte oder vernickelte Optionen anbieten, wenn Sie einen silberfarbenen Kontrast zu Kupferplatten wünschen.

F3: Sind Flachkopfnieten aus Kupfer für die elektrische Erdung in Elektronikgehäusen geeignet?

A: Ja, für stationäre Gehäuse. Flachkopfnieten aus Kupfer bieten die gleiche hohe Leitfähigkeit wie andere Kupferkopftypen (≥58 MS/m für C11000). Der breite Kopf bietet eine stabile Kontaktfläche für Erdungsbänder oder Leiterplattenhalterungen. Für Gehäuse, die Vibrationen ausgesetzt sind, wie z. B. in Fahrzeugen montierte Elektronik oder industrielle Schaltschränke in der Nähe von Motoren, empfehlen wir jedoch stattdessen Rundkopfnieten aus Kupfer. Die tiefere Kuppel widersteht einer Vibrationslockerung besser. Für statische Gehäuse ist der Flachkopfkopf eine ausgezeichnete Wahl: niedriges Profil, breiter Kontakt und kompatibel mit verzinnten oder versilberten Oberflächen, um Oxidbildung an der Erdungsschnittstelle zu verhindern.
