Kupfernieten mit rundem Kopf

Rundkopfnieten aus Kupfer – Wenn die Leitfähigkeit Vibrationen und Stößen standhalten muss

Bei den meisten elektrischen Verbindungen funktioniert ein Flachkopf- oder Senkniet einwandfrei. Aber setzen Sie diese Verbindung auf einen vibrierenden Motor, eine wellengeschädigte Schiffsarmatur oder ein Erdungsband eines Eisenbahnwaggons – und die Regeln ändern sich. Der flache Kopf, der Platz sparte, wird jetzt zu einem Problem: weniger Material über dem Schaft, geringerer Auszugswiderstand, schnelleres Lösen bei Stößen.

Kupfernieten mit rundem Kopflöse das. Bei Nuote Metals kombinieren wir hochreines Kupfer (C11000 oder C10200) mit einem tiefen, gewölbten Kopf, der Stöße absorbiert, einer Lockerung durch Vibrationen widersteht und über Jahrzehnte hinweg eine niederohmige Leitfähigkeit aufrechterhält. Dies ist kein Allzweck-Kupferniet. Es handelt sich um ein Befestigungselement, das für die anspruchsvollsten Elektro- und Schiffsverbindungen entwickelt wurde.

Das eigentliche Problem – lose Böden in Geräten mit hohen Vibrationen

Vibration ist der lautlose Killer elektrischer Gelenke. Ein Erdungsband, das sich um 0,1 mm lockert, kann den Widerstand erhöhen, Hitze erzeugen und schließlich ausfallen. Standard-Flachkopf-Kupfernieten basieren ausschließlich auf der Klemmkraft – bei ständiger Vibration sinkt diese Kraft.

Kupfernieten mit rundem KopfÄndere die Physik:

• Die Kuppelgeometrie wirkt als Stoßdämpfer– Die Aufprallenergie verteilt sich über die gekrümmte Oberfläche, anstatt sich an der Kopf-Schaft-Verbindung zu konzentrieren.
• Mehr Materialmasse über dem Schaft– Der Auszugswiderstand ist 25–30 % höher als bei Flachkopf-Äquivalenten.

• Tendenz zur Selbsthemmung– Bei richtiger Einstellung erzeugt der gewölbte Werkstattkopf eine mechanische Verriegelung, die ein Lösen verhindert.

Felddaten:In Fallgewichts-Aufpralltests absorbieren unsere Kupfernieten mit rundem Kopf 35 % mehr Energie als Flachkopfnieten aus Kupfer mit demselben Durchmesser. Bei Vibrationstests (10–2000 Hz, 10 g) halten sie die Klemmkraft dreimal länger aufrecht, bevor sie eine messbare Lockerung zeigen.

Technische Daten – Rundkopfnieten aus Kupfer

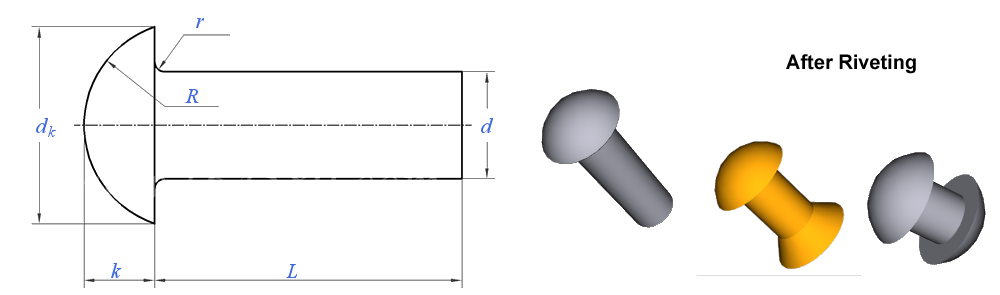

Hergestellt nach DIN 660 (1–8 mm) und DIN 124 (10–36 mm). Sondergrößen verfügbar.

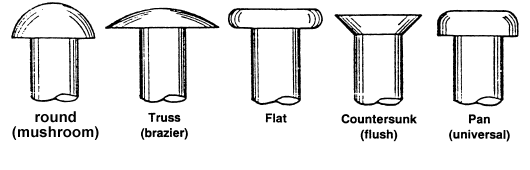

Rundkopf vs. Flachkopf vs. Senkkopf – Nur für Kupferanwendungen

Dies ist kein allgemeiner Kopfvergleich. Es ist spezifisch für die Weichheit und Leitfähigkeit von Kupfer.

Runder Kopf:Am besten gegen Vibrationen und Stöße. Die Kuppel absorbiert Stöße und verhindert ein Lösen. Etwas höheres Profil. Bevorzugt für Motorklemmen, Schiffszubehör und Schienenerdung.

Flacher Kopf:Am besten für flache, hakenfreie Oberflächen geeignet. Kein Senker erforderlich. Allerdings geringere Schlagfestigkeit – nicht ideal für vibrierende Gelenke.

Versenkt:Am besten für einen bündigen Abschluss geeignet. Erfordert konisches Loch. Dünnster Kopf = geringste Schlagfestigkeit. Bei Kupferverbindungen mit hoher Vibration vermeiden.

Unsere Empfehlung:Wenn die Verbindung vibriert, wählen Sie Kupfer-Rundkopfnieten von Nuote Metals. Der geringe Profilnachteil ist den enormen Zugewinn an Gelenkzuverlässigkeit wert.

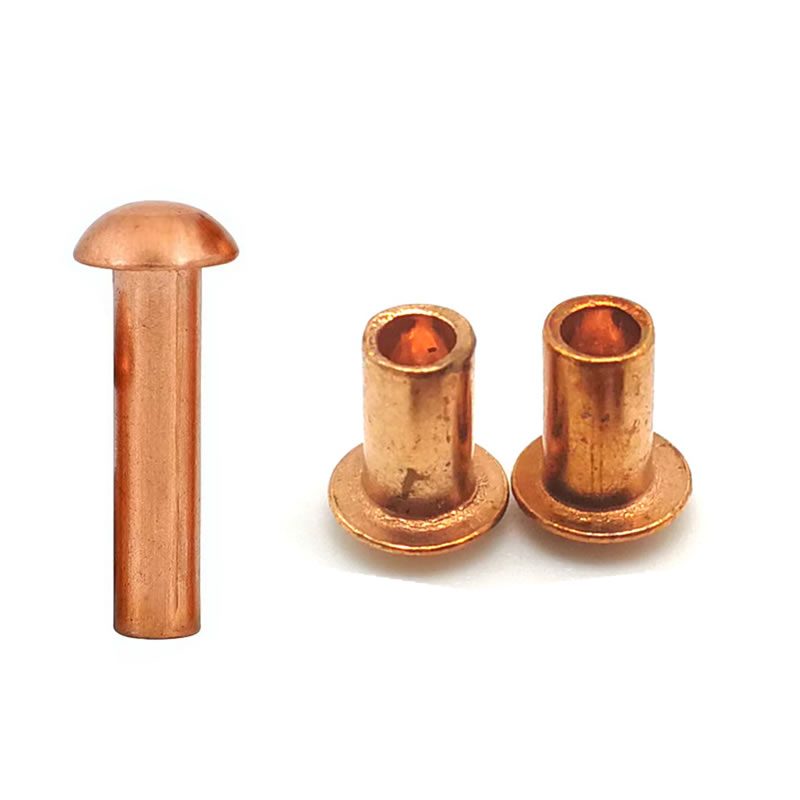

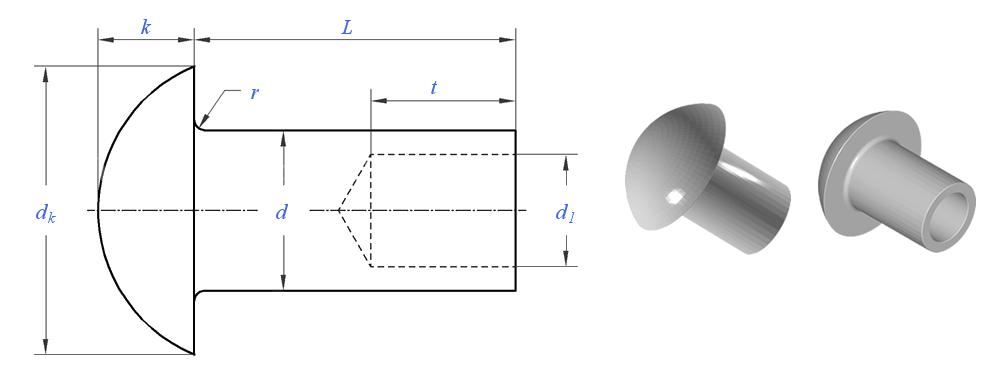

Massiv vs. Halbrohr – Für vibrationsanfällige Kupferverbindungen

Wichtige Erkenntnis:Für maximale Vibrationsfestigkeit wählen Sie massiv. Der vollständig gefüllte Schaft sorgt für eine stärkere mechanische Verriegelung. Halbröhrenförmig härtet schneller aus, ist aber etwas weniger widerstandsfähig gegen langfristige Lockerung.

Wie Nuote Metals Kupfer-Rundkopfnieten für Schlageinwirkung entwickelt

Die meisten Lieferanten von Kupfernieten stanzen den Draht einfach kalt und versenden ihn. Wir tun mehr – denn Rundkopfnieten aus Kupfer versagen anders als Flachkopfnieten.

Die formgebende Herausforderung:

Kupfer verfestigt sich schnell. Beim Formen einer tiefen Kuppel muss das Material fließen, ohne dass es an der Kopf-Schaft-Verbindung zu Rissen kommt. Unsere Werkzeuge verwenden:

Progressive mehrstufige Umformung– drei bis fünf Schläge statt einem, wodurch die Stresskonzentration reduziert wird.

Polierte Matrizenoberflächen– verhindert Mikrokratzer, die zu Rissbildungsstellen werden.

Kontrolliertes Glühen– Wir machen den Draht zwischen den Stufen weicher, um die Duktilität wiederherzustellen.

Wir führen Schlagprüfungen durch:

Jede Charge Kupfernieten mit Rundkopf wird auf Folgendes getestet:

Aufprall durch Fallgewicht– 5 kg Gewicht aus 500 mm, Messung von Verformung und Rissbildung.

Vibrationsermüdung– 10–2000-Hz-Sweep für 8 Stunden, Messung der Klemmkrafterhaltung.

Inspektion des Kopf-Schaft-Filets– 20-fache Vergrößerung zur Überprüfung der Radiusintegrität.

Warum das für Sie wichtig ist:

Ein kupferner Rundkopfniet, der bei Aufprall reißt, lässt den gesamten Erdungskreis außer Betrieb. Unsere Prozesskontrolle stellt sicher, dass jede Niete Stöße absorbiert, anstatt sie auf die Verbindung zu übertragen.

Diese anwendungsspezifische Technik ist der Grund, warum Nuote Metals Rundkopfniete aus Kupfer an Automobilhersteller, Schifffahrtsunternehmen und Eisenbahnsignalunternehmen in über 50 Ländern liefert.

Installation für vibrationsanfällige Verbindungen

Lochgröße:d + 0,05 mm bis d + 0,1 mm. Fester als Stahl – Kupfer fließt, um das Loch zu füllen.

Setzkraft:40–60 % der Stahlnietkraft. Übermäßige Kraft drückt die Kuppel flach und verringert die Stoßdämpfung.

Amboss-Auswahl:Verwenden Sie einen konkaven Amboss, der auf den Kuppelradius abgestimmt ist. Ein flacher Amboss verformt den Kopf und erzeugt Spannungserhöhungen.

Shop-Kopf-Formation:Für maximale Vibrationsfestigkeit formen Sie einen vollen, abgerundeten Werkstattkopf – keinen flachen. Das abgerundete Profil verteilt die Last besser.

Elektrische Vorbereitung:Reinigen Sie alle Oberflächen mit Isopropylalkohol. Verwenden Sie bei Verbindungen über 10 A verzinnte oder versilberte Nieten, um Oxidbildung zu verhindern.

Randabstand:≥1,5×d von Lochmitte bis Materialkante.

Häufig gestellte Fragen zu Kupferrundkopfnieten

F1: Warum sollte ich für die elektrische Erdung einen Kupferniet mit Rundkopf anstelle eines Flachkopfniets wählen?

A: Die Entscheidung hängt von der Vibration und dem Aufprall ab. Wenn Ihre Erdungsverbindung stationär ist – wie eine Stromschiene in einem trockenen, stabilen Schaltschrank – funktioniert ein Flachkopf-Kupferniet gut und spart Platz. Wenn das Gelenk jedoch Vibrationen (Motoren, Generatoren, Eisenbahnwaggons, Schiffsmotoren) oder Stößen (Wellenbewegung, schwere Maschinen) ausgesetzt ist, ist der Rundkopf die bessere Wahl. Der gewölbte Kopf hat 25–30 % mehr Material über dem Schaft, was den Auszugswiderstand erhöht. Noch wichtiger ist, dass die Kuppelform Stöße absorbiert, anstatt sie auf das Gelenk zu übertragen. In unseren Tests halten Rundkopf-Kupfernieten die Klemmkraft bei gleichem Vibrationsprofil dreimal länger aufrecht als Flachkopfnieten. Nuote Metals empfiehlt den runden Kopf für jede Erdungsanwendung, bei der sich das Gerät bewegt oder vibriert.

F2: Wie wirkt sich die Weichheit von Kupfer auf das Setzen von Rundkopfnieten aus – kann sich der Kopf zu leicht verformen?

A: Kupfer ist weicher als Stahl und verformt sich daher leichter – aber das ist tatsächlich ein Vorteil, wenn man es richtig kontrolliert. Der Schlüssel liegt in der Verwendung der richtigen Setzkraft (40–60 % der Kraft, die Sie für Stahl verwenden würden) und eines konkaven Ambosses, der zum Kuppelradius passt. Wenn Sie zu viel einstellen, flacht die Kuppel ab, was die Stoßdämpfung und den Ausziehwiderstand verringert. Wenn Sie zu wenig ansetzen, formt sich der Kopf nicht vollständig und die Verbindung lockert sich. Bei Nuote Metals stellen wir bei jeder Bestellung empfohlene Kraftkurven und Ambossspezifikationen zur Verfügung. Wir bieten auch halbhohlförmige Rundkopfnieten aus Kupfer an, die einen noch geringeren Kraftaufwand erfordern und bei automatisierten Verarbeitungen mit hohem Volumen fehlerverzeihender sind.

F3: Können Kupfer-Rundkopfnieten mit Aluminium-Sammelschienen oder -Paneelen verwendet werden?

A: Nur in trockenen Innenräumen – und selbst dann ist Vorsicht geboten. Kupfer und Aluminium sind galvanisch unähnlich. Bei Vorhandensein von Feuchtigkeit (auch Feuchtigkeit) entsteht durch direkten Kontakt eine galvanische Zelle, die das Aluminium korrodiert. Bei Außen-, Schiffs- oder Nassanwendungen sollten Kupfernieten nicht direkt mit Aluminium verbunden werden. Wenn Sie Kupfer und Aluminium verbinden müssen, erwägen Sie Folgendes: (a) die Verwendung einer Bimetall-Übergangsscheibe, (b) verzinnte Kupfernieten (Zinn verringert das galvanische Potenzial) oder (c) den Wechsel zu Aluminiumnieten für die Aluminiumseite. Nuote Metals liefert sowohl Kupfer- als auch Aluminiumnieten – wir können Ihnen bei der Auswahl des richtigen Materials für Ihre spezifische Verbindung und Umgebung helfen.
