Flachkopfnieten

Flachkopfnieten sitzen tiefer als alle anderen Nietköpfe ohne Senkkopf. Bei einer 5-mm-Niete ragt der flache Kopf nur 0,8–1,2 mm über die Oberfläche hinaus – niedrig genug, um Schiebemechanismen freizugeben, gestapelte Komponenten zu ermöglichen und zu verhindern, dass sich Stoff verfängt. Und im Gegensatz zu Senkköpfen erfordern Flachköpfe keine spezielle Lochvorbereitung – lediglich ein gerades Bohrloch.

Flach vs. rund – ein direkter Vergleich

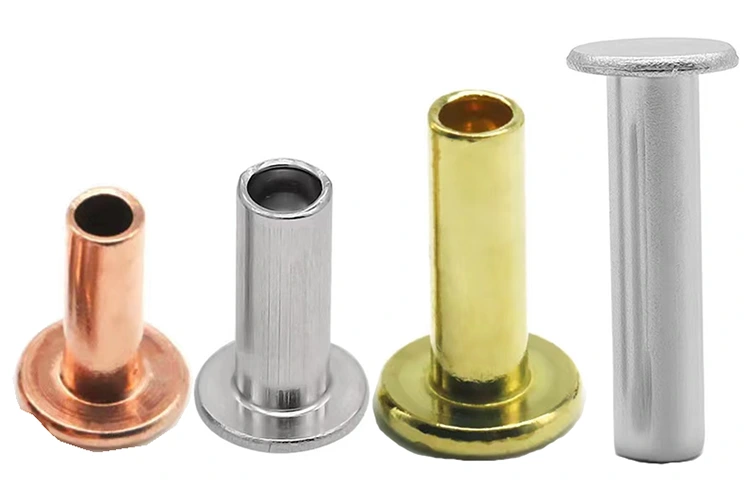

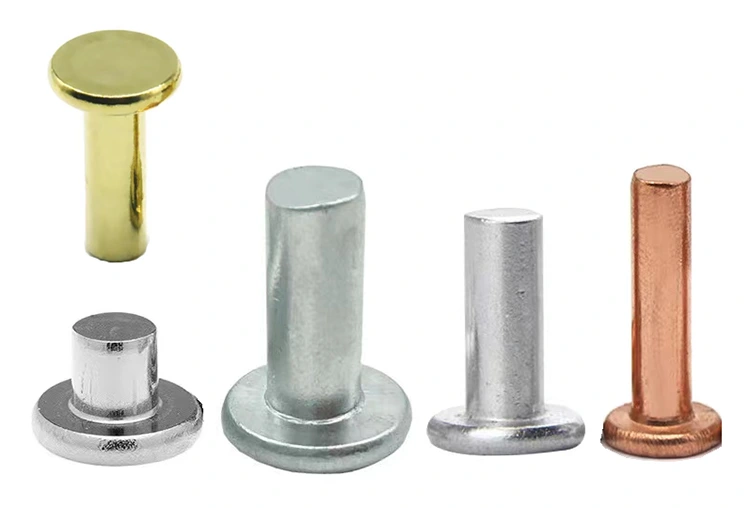

Was wir herstellen – drei Designs, mehrere Materialien

Verfügbare Materialien:Kohlenstoffarmer Stahl, Edelstahl (304/316), Messing (C2680), Kupfer (C11000), Aluminium (5052/5056)

Ausführungen:Verzinkt, brüniert, passiviert, lackiert, vernickelt, antik, eloxiert, blank – je nach Material.

Echte Anwendung – Armlehnenmechanismus für Bürostühle

Ein Hersteller von ergonomischen Bürostühlen verwendete Rundkopfnieten, um den Mechanismus zur Höhenverstellung der Armlehnen zu montieren. Die runden Köpfe ragten 2,8 mm über die Oberfläche hinaus – gerade genug, um beim Einstellen an der Kleidung des Benutzers hängenzubleiben. Kunden beschwerten sich über eingeklemmte Ärmel und zerkratzte Armlehnen. Der Kunde benötigte einen Niet mit der gleichen Stärke, aber einem niedrigeren Profil.

Nuote Metals lieferte Flachkopf-Halbrohrnieten aus verzinktem Stahl – 4,0 mm Schaft, 8,0 mm Flachkopf, 10,0 mm Lauflänge. Der flache Kopf befand sich nur 0,9 mm über der Oberfläche – niedrig genug, um die Kleidung freizulegen und ein Hängenbleiben zu verhindern. Der halbrohrförmige Hohlraum reduzierte die Einstellkraft um 60 % und verhinderte so eine Beschädigung des Kunststoffarmlehnengehäuses. Die Verzinkung bot Korrosionsschutz für eine lange Haltbarkeit.

Der Kunde testete die Nieten an 500 Stühlen. Nach 10.000 Verstellzyklen kein Hängenbleiben, kein Lösen. Mittlerweile bestellen sie Flachkopfnieten in Losgrößen von 200.000 Stück pro Jahr.

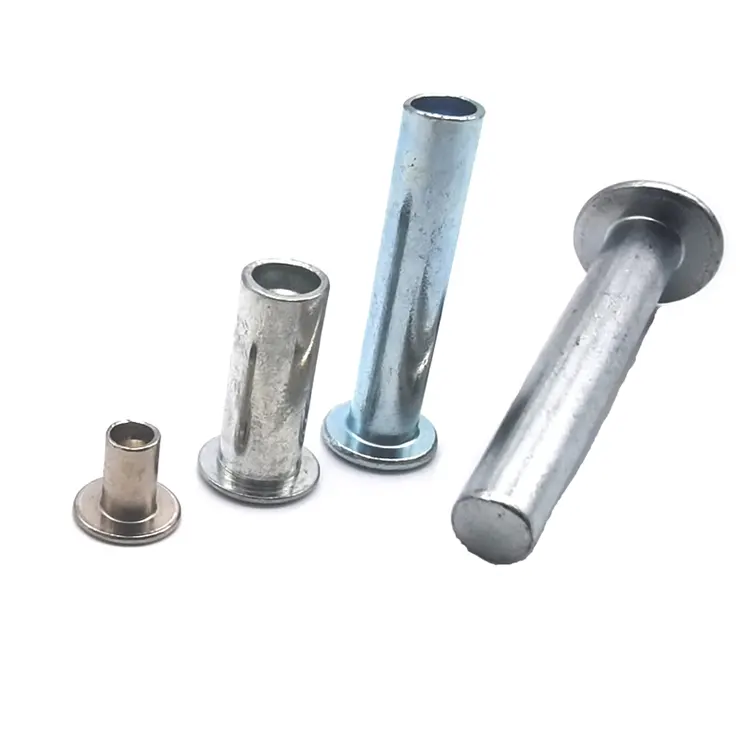

Standardoptionen – Größen, Materialien, Ausführungen

Schaftdurchmesser:1,5 – 8,0 mm

Materialien: Stahl, Edelstahl (304/316), Messing, Kupfer, Aluminium

Design: Massiv, halbröhrenförmig oder vollständig röhrenförmig

Beenden: Materialabhängig (Zink, passiviert, lackiert, Nickel, eloxiert usw.)

Längen: Maßgeschneidert für die Dicke Ihres Materialstapels

Toleranzen: Schaft ±0,05 mm, Kopf ±0,15 mm, Länge ±0,15 mm. Benutzerdefinierte Abmessungen verfügbar. Keine Werkzeugkosten für Standardgrößen.

Wie wir Flachkopfnieten bauen – Präzisionsformung für eine bündige Passung

Flache Köpfe sind schwieriger zu formen als runde Köpfe. Am scharfen Übergang vom Schaft zum Kopf will das Metall Falten bilden. Unser Kaltstauchverfahren verhindert das.

Der Ablauf:

• Drahtziehen – Material auf exakten Schaftdurchmesser gezogen (±0,02 mm)
• Abschneiden – Auf Rohlingslänge geschert
• Erster Schlag – Rohling rechtwinklig und zentriert
• Zweiter Schlag (Vorformen) – Die Matrize beginnt mit der flachen Kopfform mit einem kontrollierten Eckenradius
• Dritter Schlag (Prägen) – Die flache Matrize verdichtet den Kopf auf die endgültige Dicke und gewährleistet eine Ebenheit innerhalb von ±0,05 mm
• Vierter Schlag (halbrohrförmig oder vollständig rohrförmig) – Der Schlag erzeugt den Hohlraum (oder wird bei Vollrohr weggelassen)
• Trimmen – Blitz entfernt
• Trommeln – Mikrograte eliminiert
• Galvanisieren oder Beschichten – Wird wie angegeben aufgetragen

Warum unsere Flachköpfe besser aussehen: Der Prägeschritt ist nicht optional – er ist in den Prozess integriert. Jeder Flachkopf wird auf Ebenheit geprüft – nicht nur auf den Durchmesser.

Qualitätsprüfungen – Was wir überprüfen, warum es wichtig ist

Unser Prozess:Eingangsprüfung der Drähte → Erstmusterprüfung (10 Stück, jedes Maß verifiziert) → In-Prozess-Kontrollen (5 Stück alle 500) → Einstelltest (alle 2.000 Stück) → 100 % optische Sortierung → AQL-Handprobe.

Zu jeder Lieferung gehören: Materialzertifikat, Maßbericht und Konformitätszertifikat.

Wo Flachkopfnieten verwendet werden

• Büro- und Wohnmöbel – Armlehnen, Schiebemechanismen, stapelbare Stühle, Schubladen
• Automobil – Innenverkleidung, Verkleidungsbaugruppen, Sitzkomponenten
• Medizinische Geräte – Hygienekritische Oberflächen, Verhinderung des Hängenbleibens von Handschuhen, verschiebbare Komponenten
• Elektronikgehäuse – Chassisbaugruppen, Abdeckungen und Gehäuse mit engem Spielraum
• Gepäck – Griffschienen, Schiebemechanismen, bündig abschließende Beschläge
• Industrieausrüstung – Bedienfelder, Maschinenschutz, Schiebeschutz
• Luft- und Raumfahrt – Innenverkleidungen, Sitzkomponenten, Verkleidungsbaugruppen

Für die Produktion konzipiert – und durch Dokumentation abgesichert

Wir arbeiten mit Herstellern in ganz Nordamerika, Europa und Asien zusammen – von Möbelmarken über Zulieferer medizinischer Geräte bis hin zu Automobilherstellern.

Jede Lieferung beinhaltet:

• Werksprüfzertifikat – Chemische Zusammensetzung und Zugeigenschaften
• Maßkontrollbericht – Tatsächliche Messwerte aus der Charge
• Beschichtungs- oder Passivierungszertifikat – Dickenüberprüfung (falls zutreffend)
• Konformitätszertifikat – Unterzeichnet, Chargenrückverfolgbar

Zertifiziert nach: ISO 9001:2015, RoHS, REACH

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einer Flachkopfniete und einer Senkkopfniete?

A: Ein flacher Kopf sitzt leicht über der Oberfläche (0,8–1,2 mm bei einem 5-mm-Schaft) und hat ein gerades Seitenprofil. Es ist lediglich ein gerades Loch erforderlich – keine besondere Vorbereitung. Ein Senkkopf sitzt vollständig bündig oder unter der Oberfläche, erfordert jedoch ein vorgebohrtes konisches Loch. Wählen Sie den Flachkopf für Anwendungen mit niedrigem Profil, bei denen es auf Geschwindigkeit und Kosten ankommt; Wählen Sie Senkkopf für Anwendungen, die einen absoluten Nullüberstand erfordern.

F2: Können Flachkopfnieten in Gleitanwendungen verwendet werden, ohne dass sie hängen bleiben?

A: Ja. Mit einem Vorsprung von 0,8–1,2 mm bei einem 5-mm-Schaft ist der flache Kopf niedrig genug, um die meisten Gleitflächen freizumachen. Bei dem Bürostuhl oben konnte die Kopfhöhe von 0,9 mm den Armlehnenmechanismus vollständig überflüssig machen. Wenn Ihr Abstand kleiner als 0,8 mm ist, empfehlen wir den Umstieg auf Senknieten.

F3: Welches Design sollte ich wählen – massiv, halbrohrförmig oder vollständig rohrförmig?

A: Halbrohrförmig ist die Standardwahl für die meisten Anwendungen – 80–90 % der Vollfestigkeit bei 25–30 % der Setzkraft. Wählen Sie Massivbauweise, wenn Sie maximale Festigkeit für strukturelle, tragende Baugruppen benötigen. Wählen Sie Vollrohr, wenn Sie mit weichen Materialien arbeiten oder eine minimale Setzkraft benötigen. Alle drei Ausführungen sind mit dem gleichen flachen Kopfprofil erhältlich.
