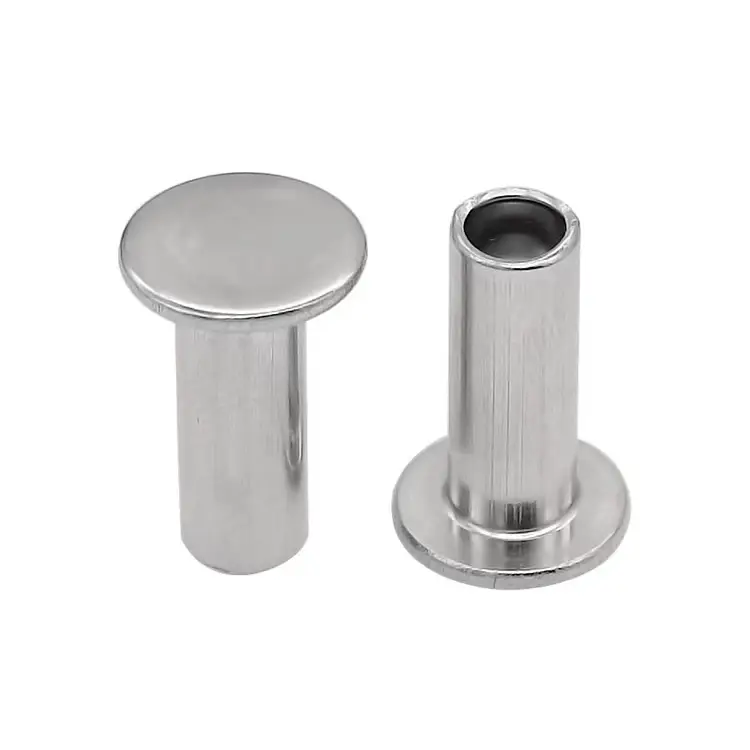

Flachkopf-Halbrohrnieten

Jeder Nietkopftyp wurde zur Lösung eines bestimmten Problems entwickelt.

• Runder Kopf– maximale Stärke, sichtbar, traditionell
• OVal-Kopf– dekorativ, leicht erhaben
• Fachwerkkopf– breite Auflagefläche für weiche Materialien
• Senkkopf– Null Vorsprung (erfordert konisches Loch)
• Flacher Kopf– sitzt tiefer als jeder nicht versenkte Kopf

Die Halbhohlnieten mit flachem Kopf gibt es aus einem Grund: Abstand. Wenn ein hervorstehender Kopf Probleme verursacht – Kratzen, Hängenbleiben, Stapelstörungen oder einfach ein Design, das eine saubere Oberfläche erfordert – ist der flache Kopf die Lösung.

Die Zahlen erzählen die Geschichte:

Dieser Unterschied von 1,2 mm hört sich vielleicht nicht nach viel an – aber bei einem Schiebemechanismus, einer gestapelten Baugruppe oder einem Gehäuse mit begrenztem Spielraum machen 1,2 mm den Unterschied zwischen einem Teil, das funktioniert, und einem Teil, das ausfällt, aus.

Deshalb gibt es den flachen Kopf. Es geht nicht um Stärke. Es geht nicht um das Aussehen. Es geht darum, die Dinge fit zu machen.

Fünf Materialien – Wählen Sie, was zu Ihrer Baugruppe passt

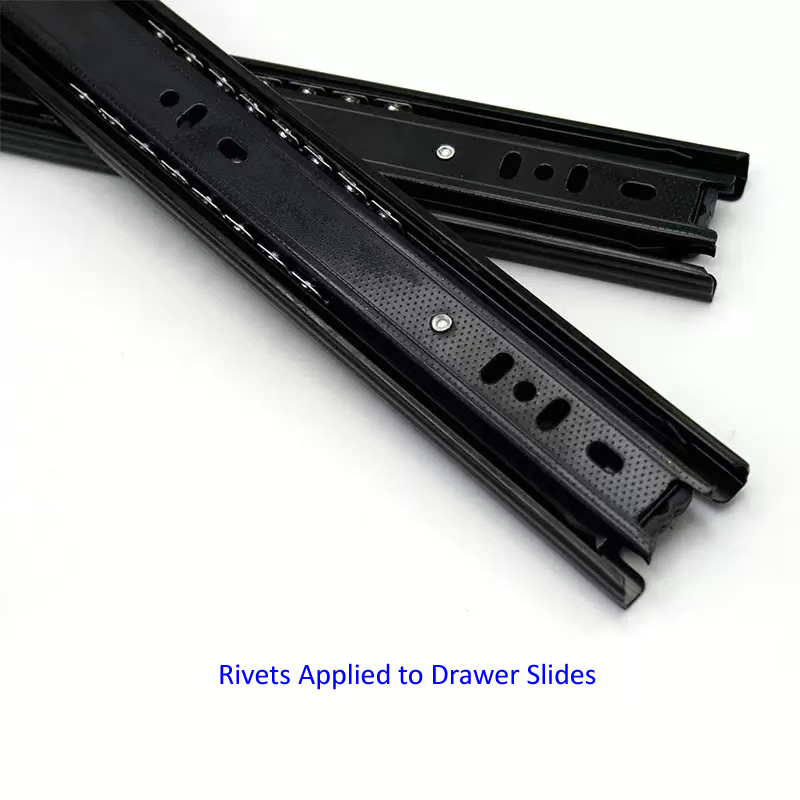

Eine Anwendung – Schubladenführungen

Ein Schrankhersteller verwendete Rundkopfnieten zur Montage von Schubladenführungen. Die runden Köpfe ragten 2,5 mm über die Gleitfläche hinaus – gerade genug, um beim Öffnen und Schließen am Schubladenrahmen hängenzubleiben. Kunden beschwerten sich über klemmende Schubladen und zerkratzte Oberflächen.

Nuote Metals lieferte Flachkopf-Halbrohrnieten – 4,0-mm-Schaft, 8,0-mm-Flachkopf, 8,0-mm-Zylinderlänge, verzinkter Stahl. Der flache Kopf befand sich nur 0,9 mm über der Oberfläche – niedrig genug, um den Schubladenrahmen zu berühren. Der halbhohle Hohlraum reduziert die Setzkraft und verhindert eine Verformung des dünnen Gleitmaterials.

Der Schrankhersteller hat seitdem über 600.000 Flachkopf-Halbrohrnieten verwendet, ohne dass sich ein Spiel beanstanden ließ.

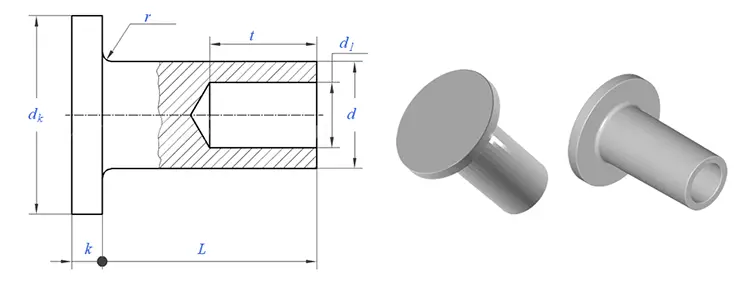

Verfügbare Größen – Standardschaftdurchmesser

Sondergrößen können uns gerne die Zeichnung zusenden.

Wie wir Nieten bauen

Flache Köpfe sind schwieriger zu formen als runde Köpfe. Am scharfen Übergang vom Schaft zum Kopf will das Metall Falten bilden. Unser Prozess verhindert das.

Unsere Kaltstauchsequenz:

• Drahtziehen – Rohmaterial auf exakten Schaftdurchmesser gezogen (±0,02 mm)
• Abschneiden – Auf Rohlingslänge geschert
• Erster Schlag – Der Rohling ist rechtwinklig und zentriert
• Zweiter Schlag (Vorformen) – Die Matrize beginnt mit der flachen Kopfform mit einem kontrollierten Eckenradius
• Dritter Schlag (Prägen) – Die flache Matrize verdichtet den Kopf auf die endgültige Dicke und sorgt so für perfekte Ebenheit
• Vierter Schlag (Hohlraumextrusion) – Der Stanzer erzeugt den halbhohlen Hohlraum in 45–55 % Tiefe
• Zuschneiden – Blitz entfernt
• Trommeln – Mikrograte eliminiert
• Galvanisieren oder Beschichten – Wird wie angegeben aufgetragen

Was wir überprüfen:

Eine Niete, acht Kontrollen – Qualitätssicherung

• Prüfung des Rohmaterialdurchmessers – Lasermikrometer, ±0,02 mm
• Prüfung der Rohmaterialhärte – Rockwell-Tester
• Prüfung des Aussehens des ersten Artikels – 20-fache Vergrößerung auf Risse, Falten und Grate
• Maßkontrolle des ersten Artikels – Überprüfung mit einem optischen Komparator
• In-Prozess-Kontrollen – 5 Nieten alle 500 Stück
• Testeinstellung – Alle 2.000 Stück, in Probenmaterial eingesetzt
• Salzsprühtest (falls erforderlich) – ASTM B117
• Abschließende Ausgangskontrolle – optische Sortierung + manuelle AQL-Verifizierung

Wo Flachkopf-Halbrohrnieten verwendet werden

• Schubladenführungen – Baugruppen mit niedrigem Profil, bei denen der Freiraum entscheidend ist
• Innenräume für die Luft- und Raumfahrt – Plattenbaugruppen, Sitzkomponenten
• Elektronikgehäuse – Chassisbaugruppen mit engem Spielraum
• Möbel – Schiebemechanismen, bündige Oberflächen
• Automobil – Innenverkleidung, Verkleidungsbefestigungen
• Industrieausrüstung – Bedienfelder, Maschinenschutz
• Gepäck – Griffschienen, Schiebemechanismen

Was wir nachweisen können – Zertifizierungen und Dokumentation

Wir verlangen nicht, dass Sie unseren Ansprüchen vertrauen. Wir bieten eine Verifizierung durch Dritte an.

• ISO 9001:2015 – Zertifiziertes Qualitätsmanagementsystem
• RoHS-Konformität – Verifiziert durch SGS-Tests
• REACH-Konformität – Aktuelle SVHC-Erklärung
• SGS-Testberichte – Auf Anfrage pro Charge erhältlich

Jeder Lieferung von Flachkopf-Halbrohrnieten liegen ein Maßkontrollbericht und ein Materialzertifikat bei. Wenn Sie zusätzliche Tests benötigen – Salzsprühtest, Zuganalyse oder metallurgische Analyse – können wir diese durchführen.

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einem Flachkopf-Halbrohrniet und einem Senkkopfniet?

A: Ein flacher Kopf ragt über die Oberfläche hinaus (ungefähr 0,8–1,2 mm bei einem 5-mm-Schaft). Ein Senkkopf sitzt bündig oder unter der Oberfläche, erfordert jedoch eine vorgebohrte Verjüngung (Senkung) im Material. Der Flachkopf-Halbrohrniet benötigt keine spezielle Lochvorbereitung – nur ein gerades Loch. Wenn Ihr Spiel einen Vorsprung von 0,8–1,2 mm zulässt, ist der Flachkopf schneller und kostengünstiger als der Senkkopf. Wenn Sie keinen Überstand benötigen, ist Senkkopf die richtige Wahl.

F2: Können Flachkopf-Halbrohrnieten in Gleitanwendungen verwendet werden, ohne dass sie hängen bleiben?

A: Ja. Das niedrige Profil ist speziell für verschiebbare und spielbegrenzte Baugruppen konzipiert. Mit 0,8–1,2 mm bei einem 5-mm-Schaft ist der flache Kopf niedrig genug, um die meisten Gleitflächen freizumachen. Bei dem Schubladenführungsgehäuse oben reichte die Kopfhöhe von 0,9 mm vollständig über den Schubladenrahmen hinaus. Wenn Ihr Abstand kleiner als 0,8 mm ist, empfehlen wir den Umstieg auf Senknieten.

F3: Welche Materialien sind für Flachkopf-Halbhohlnieten erhältlich?

A: Wir fertigen Flachkopf-Halbrohrnieten in fünf Materialfamilien:

• Kohlenstoffarmer Stahl – Stärkster, kostengünstigster, verzinkter oder vernickelter Stahl
• Edelstahl (304/316) – Dauerhafte Korrosionsbeständigkeit
• Messing (C2680) – Nicht magnetisch, dekorativ
• Kupfer – Höchste elektrische/thermische Leitfähigkeit
• Aluminium (5052/5056) – Am leichtesten, nicht magnetisch

Sind Sie bereit, Ihr Freigabeproblem zu lösen?

Wenn Sie Ihre Konstruktionen auf engstem Raum planen, sind Flachkopfnieten die Lösung. Sie nehmen weniger Platz ein als alle anderen nicht versenkten Köpfe.

Drei Schritte, um Flachkopfnieten in Ihre Baugruppe zu integrieren:

Senden Sie uns Ihre Spezifikationen– Schaftdurchmesser, Lauflänge (oder Materialstapeldicke), Material, Finish und Menge.

Wir antworten innerhalb von 24 Stunden– mit Werkzeugkosten (falls vorhanden), Stückpreis und Lieferzeit.

Wir versenden Muster– 20–50 kostenlose Stücke zum Testen an Ihrem tatsächlichen Material.

Sie sind sich bezüglich der Lauflänge nicht sicher? Senden Sie uns Ihre Materialstapeldicke. Wir berechnen die genaue Länge.
