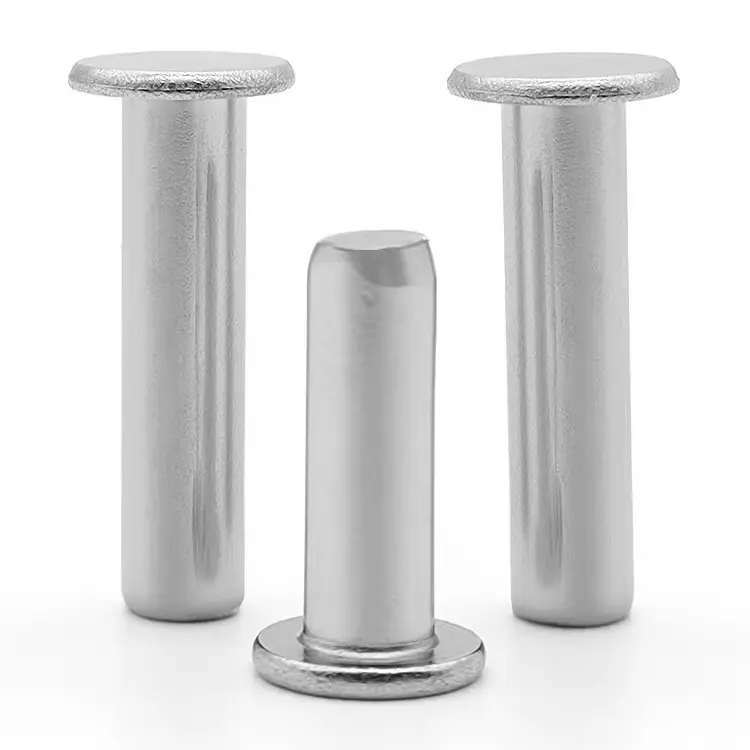

Flachkopf-Vollnieten

Vollnieten mit flachem Kopf lösen ein Problem, mit dem jeder Designer konfrontiert ist: Wie erreicht man maximale Haltekraft auf begrenztem Raum? Der flache Kopf sitzt tiefer als jeder andere nicht versenkte Vollniet – typischerweise 15–25 % des Schaftdurchmessers in Kopfhöhe. Bei einem 5-mm-Niet bedeutet das nur einen Überstand von 0,8–1,2 mm über der Oberfläche.

Es handelt sich hierbei nicht um einen Halbhohlniet mit reduzierter Festigkeit. Dies ist ein Vollniet – voller Schaftdurchmesser, voller Scher- und Zugfestigkeit – mit einem Kopf, der in Ihrer Baugruppe verschwindet. Wenn Sie Festigkeit und Spiel im selben Befestigungselement benötigen, ist dies die Antwort.

Der Flat-Head-Unterschied – Stärke, die passt

Ein flacher Kopf ist nicht nur eine Form. Es handelt sich um eine Lösung für eine bestimmte Designvorgabe.

• Niedrigstes Profil – 15–25 % des Schaftdurchmessers in Kopfhöhe; niedriger als runde, ovale oder Fachwerkköpfe
• Keine spezielle Lochvorbereitung – nur gerades Loch; kein Senken erforderlich
• Volle Festigkeit – Die solide Konstruktion bietet 100 % Scher- und Zugfestigkeit
• Schiebefreiraum – niedrig genug, um Schiebemechanismen, stapelbare Baugruppen und enge Gehäuse freizuhalten

Solid ist die stärkste Nietkonstruktion. Im Gegensatz zu Halbhohlnieten, bei denen dünne Wände nach außen rollen, nutzen Vollnieten den gesamten Schaftdurchmesser zur Bildung der Nietverbindung.

Fünf Materialien – Wählen Sie, was zu Ihrer Baugruppe passt

Eine Anwendung – Kamerastativbeinscharnier

Ein Hersteller professioneller Kamerastative benötigte eine Niete für die Beinscharniermontage. Die Beinabschnitte lassen sich teleskopieren und falten – jeder hervorstehende Nietkopf würde beim Aus- und Einfahren am inneren Beinrohr kratzen. Die ursprünglichen Halbhohlnieten boten zwar ein geringes Spiel, aber es fehlte ihnen die Festigkeit, um die Klemmkraft bei wiederholtem Gebrauch aufrechtzuerhalten. Der Kunde benötigte volle Festigkeit mit einem nahezu bündigen Profil.

Nuote Metals lieferte Flachkopf-Vollnieten aus Edelstahl 304 – 4,0 mm Schaft, 8,0 mm Flachkopf, 12,0 mm Gesamtlänge, passivierte Oberfläche. Der flache Kopf befand sich nur 0,8 mm über der Oberfläche – niedrig genug, um das innere Beinrohr vollständig freizugeben. Die solide Konstruktion lieferte eine dauerhafte Klemmkraft, die sich auch über Tausende von Ausfahrzyklen hinweg nicht löste. Der Edelstahl 304 sorgt für Korrosionsbeständigkeit gegen Schweiß und Außeneinflüsse.

Der Kunde testete die Nieten an 500 Stativen. Nach 10.000 Ausfahr- und Einfahrzyklen und einem Jahr Feldeinsatz keine Lockerung, kein Abkratzen, kein Rost. Seitdem hat der Kunde über 500.000 Flachkopf-Vollnieten in seiner gesamten Stativlinie verwendet.

Individuelle Abmessungen – nach Ihren Vorgaben gebaut

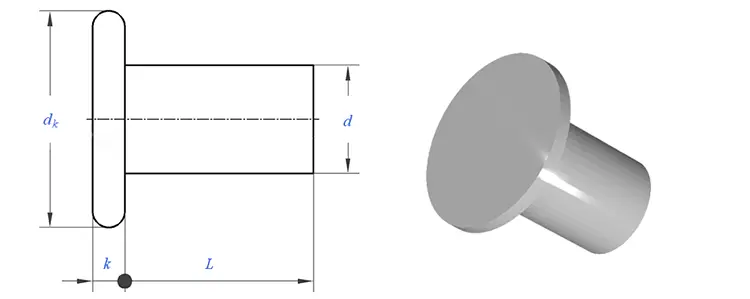

Wir fertigen Flachkopf-Vollnieten genau nach Ihren Vorgaben. Es stehen Schaftdurchmesser von 0,8 mm bis 8,0 mm zur Verfügung, wobei die Gesamtlänge an die Dicke Ihres Materialstapels angepasst wird.

Was wir von Ihnen brauchen:

• Schaftdurchmesser – von 0,8 mm bis 8,0 mm
• Kopfdurchmesser – flach, abgestimmt auf Ihre Designanforderung
• Gesamtlänge – oder Ihre gesamte Materialstapeldicke
• Material– Stahl, Edelstahl, Messing, Kupfer oder Aluminium
• Oberfläche – Zink, passiviert, lackiert, eloxiert oder schlicht

Standardgrößen auf Lager – keine Werkzeugkosten für bestehende Spezifikationen. Für kundenspezifische Kopfdurchmesser und spezielle Geometrien sind möglicherweise Werkzeuge erforderlich. Wir beraten Sie bereits in der Angebotsphase.

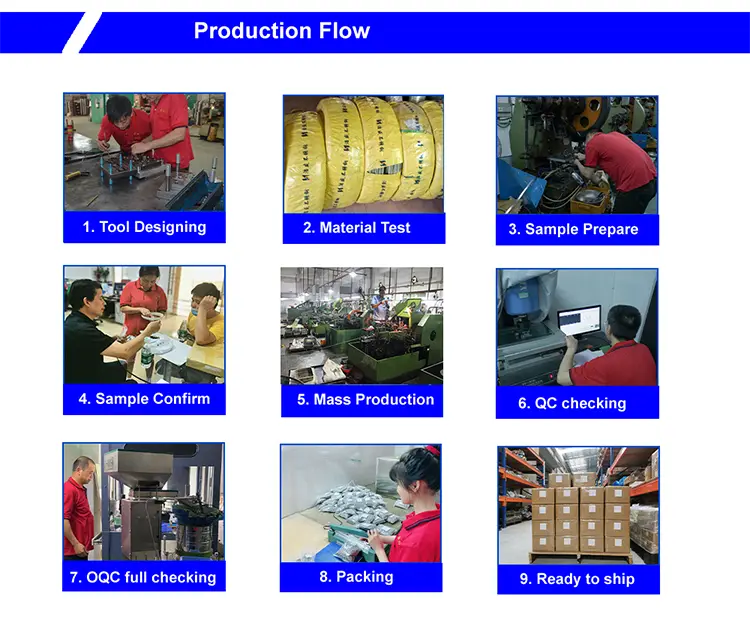

Wie wir Flachkopf-Vollnieten herstellen – Präzisions-Kaltstauchen

Flache Köpfe sind schwieriger zu formen als runde Köpfe. Am scharfen Übergang vom Schaft zum Kopf will das Metall Falten bilden. Unser Kaltstauchverfahren verhindert dies – und sorgt so stets für perfekte Ebenheit.

Der Ablauf in der Reihenfolge:

• Drahtziehen – Das Rohmaterial wird auf den exakten Schaftdurchmesser mit einer Toleranz von ±0,02 mm gezogen. Dadurch wird sichergestellt, dass jede Niete gleichmäßig in Ihr Loch passt.
• Kaltstauchen – Ein mehrstufiger Umformprozess erzeugt den Flachkopf. Der Hauptunterschied zu anderen Kopftypen: Eine Prägestufe verdichtet den Kopf auf die endgültige Dicke, eliminiert Falten und gewährleistet eine Ebenheit innerhalb von ±0,05 mm. Dies ist entscheidend für Baugruppen mit geringem Spiel.
• Beschneiden – Grate an der Kopfkante werden entfernt. Das Ergebnis ist ein sauberes, gratfreies Teil, das bündig an Ihrem Material anliegt.
• Trommeln – Mikrograte werden beseitigt, wodurch die Oberfläche für die Plattierung oder Beschichtung vorbereitet wird.
• Galvanisieren oder Beschichten – Wird wie angegeben aufgetragen (Zink, Passivierung, Lack, eloxiert oder schlicht).

Warum unsere Flachköpfe flach bleiben:

• Die Prägephase ist nicht optional – sie ist in den Prozess integriert
• Die Matrizen sind poliert, um ein Anhaften und Oberflächenflecken zu verhindern
• Jede Charge wird auf die Ebenheit des Kopfes geprüft – nicht nur auf den Durchmesser

Qualitätskontrolle – Was wir prüfen und warum:

Wo Flachkopf-Vollnieten verwendet werden

Vollnieten mit flachem Kopf sind die bevorzugte Wahl für Baugruppen mit niedrigem Profil und hoher Festigkeit:

• Kamerastative – Beinscharniere, Ausfahrmechanismen, Klappgelenke
• Gartenmöbel – Klappgestelle, stapelbare Stühle und Tische
• Automobil – Innenverkleidung, Plattenbaugruppen mit eingeschränktem Spielraum
• Medizinische Geräte – Hygienekritische Oberflächen, Vermeidung von Hängenbleiben mit Handschuhen
• Industrieausrüstung – Bedienfelder, Maschinenschutzvorrichtungen, verschiebbare Komponenten
• Elektronikgehäuse – Chassisbaugruppen mit engem Spielraum
• Luft- und Raumfahrt – Innenverkleidungen, Sitzkomponenten
• Gepäck – Griffschienen, Schiebemechanismen

Globale Kunden, bewährte Qualität

Wir arbeiten mit Herstellern in ganz Nordamerika, Europa und Asien zusammen – von Kameraausrüstungsmarken über Automobilzulieferer bis hin zu Herstellern medizinischer Geräte. Die Bilder oben zeigen einige unserer geschätzten Partner, die unsere Anlage besuchen, an kundenspezifischen Projekten zusammenarbeiten und ihre Erfahrungen mit Flachkopf-Vollnieten teilen.

Wir verlassen uns nicht auf Ansprüche. Zu jeder Sendung gehört eine vollständige, nachverfolgbare Dokumentation:

• Werksprüfzertifikat – Chemische Zusammensetzung und Zugeigenschaften
• Maßkontrollbericht – Tatsächliche Messwerte aus der Charge
• Beschichtungszertifikat – Überprüfung der Dicke (falls zutreffend)
• Konformitätszertifikat – Unterzeichnet, Chargenrückverfolgbar

Wir pflegen außerdem:

• ISO 9001:2015 – Zertifiziertes Qualitätsmanagementsystem
• RoHS-Konformität – Verifiziert durch SGS-Tests
• REACH-Konformität – Aktuelle SVHC-Erklärung

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einem Flachkopf-Vollniet und einem Flachkopf-Halbhohlniet?

A: Der Unterschied liegt im Heckdesign. Ein Flachkopf-Vollniet ist vollständig massiv – der gesamte Schaft verformt sich während der Installation und bietet maximale Scher- und Zugfestigkeit. Ein Flachkopf-Halbhohlniet hat am Ende einen Hohlraum, der die Setzkraft um 70 % reduziert, aber 80–90 % der Vollfestigkeit bietet. Beide haben den gleichen flachen Kopf. Wählen Sie Massivbauweise für strukturelle, tragende und dauerhafte Baugruppen, bei denen maximale Festigkeit erforderlich ist. Wählen Sie Halbrohr für die Massenproduktion, bei der die Installationsgeschwindigkeit entscheidend ist und die Lasten moderat sind. Für das obige Stativgehäuse war Solid die richtige Wahl, da der Kunde eine dauerhafte Klemmkraft in einer beweglichen Baugruppe benötigte.

F2: Welche Materialien sind für Flachkopf-Vollnieten erhältlich?

A: Wir fertigen Flachkopf-Vollnieten in fünf Materialfamilien:

• Kohlenstoffarmer Stahl – Stärkster, kostengünstigster, verzinkter oder vernickelter Stahl
• Edelstahl (304/316) – Dauerhafte Korrosionsbeständigkeit, standardmäßig passiviert
• Messing (C2680) – Leitfähig, nicht magnetisch, dekorativ
• Kupfer – Höchste elektrische/thermische Leitfähigkeit
• Aluminium (5052/5056) – Am leichtesten, nicht magnetisch

Wie wähle ich aus?ct die richtige Gesamtlänge für einen Flachkopf-Vollniet?

A: Wählen Sie eine Länge, die nach dem Einsetzen das 1,2–1,5-fache des Schaftdurchmessers über Ihren Materialstapel hinausragen lässt. Wenn Sie beispielsweise zwei 2-mm-Platten (insgesamt 4 mm) mit einem 5-mm-Schaft verbinden, benötigen Sie 1,2 × 5 mm = 6 mm Schaftüberstand. Gesamtlänge = 4 mm (Stapel) + 6 mm (Überstand) = 10 mm. Dieses überstehende Material bildet beim Abbinden den zweiten Kopf. Senden Sie uns die Dicke Ihres Materialstapels und wir empfehlen Ihnen die genaue Länge.

Was wir für jeden Flachkopf-Vollniet garantieren

Wir verkaufen nicht nur Nieten. Wir garantieren:

• Stärke– Die Scherfestigkeit entspricht oder übertrifft Ihre Spezifikation
• Fit– Schaftdurchmesser innerhalb von ±0,05 mm Ihrer Spezifikation
• Profil– Kopfhöhe innerhalb von ±0,05 mm für Baugruppen mit geringem Spiel
• Material– Zusammensetzung durch Spektrometer an jeder Spule überprüft
• Clinch– vor dem Versand an Ihrem Material getestet
• Lieferung– 5–7 Tage für Standardgrößen, 10–12 Tage für Sondergrößen

Sollte ein Niet in Ihrer Lieferung diese Standards nicht erfüllen, werden wir mit Ihnen zusammenarbeiten, um das Problem umgehend zu lösen – sei es durch Austausch, Nacharbeit oder Prozessanpassung.
