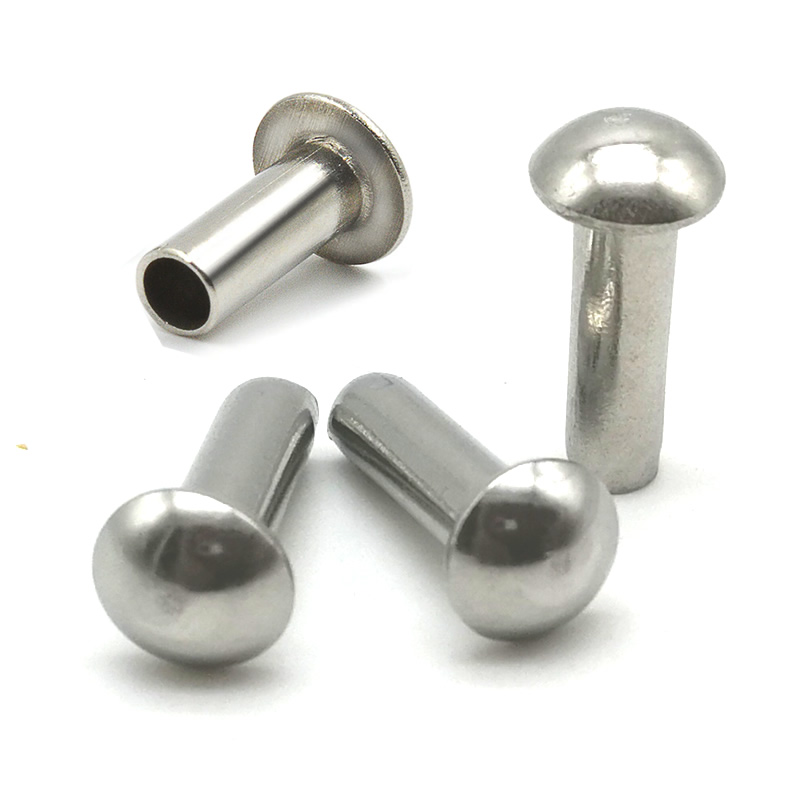

Pilzkopfnieten aus Eisen

Wenn Sie große Paneele, Dachbleche oder Bodenplatten befestigen müssen, ohne sie zu zerdrücken, sind Standard-Nietköpfe oft unzureichend – sie ziehen sich entweder durch dünne Materialien oder ragen zu hoch hervor und werden zur Stolperfalle. Der Iron Mushroom Head Rivet löst beide Probleme.

Bei Nuote Metals konstruieren wir diese Befestigungselemente mit einem außergewöhnlich breiten, leicht gewölbten Kopf, der die Last wie eine eingebaute Unterlegscheibe verteilt – bis zum 2,5-fachen des Schaftdurchmessers – und gleichzeitig das Profil niedrig genug hält, um ein Hängenbleiben zu vermeiden. Dies macht sie zur ersten Wahl für Bau-, Transport- und Schwermaschinenanwendungen, bei denen es sowohl auf die Lastverteilung als auch auf die Oberflächensicherheit ankommt.

Der Vorteil des Pilzkopfes – breit, niedrig und stark

Was zeichnet eine Pilzkopfniete aus? Der Name kommt von seiner charakteristischen Form: eine breite, flache Kuppel mit einem sanft abgerundeten Rand, der einer Pilzkappe ähnelt.

Wichtige Geometriemerkmale:

• Kopfdurchmesser:2,0- bis 2,5-faches Schaftdurchmesser (am breitesten unter den gängigen Kopfformen)

• Kopfhöhe:0,4× bis 0,5× des Schaftdurchmessers (niedriger als Rundkopf, etwas höher als Pfanne)

• Unterseite:Flach mit einem glatten Rundungsradius an der Verbindungsstelle – reduziert die Spannungskonzentration

• Top-Profil:Breit und leicht gewölbt, nicht völlig flach wie ein Senkkopf

Warum das wichtig ist:

Im Vergleich zu einem Rundkopf (1,6×d) bietet der Pilzkopf rund 50 % mehr Auflagefläche. Diese zusätzliche Oberfläche verhindert das Durchziehen dünner Bleche und verteilt den Klemmdruck gleichmäßig, wodurch das Risiko einer Materialverformung um das Loch herum verringert wird.

Praktischer Nutzen:In vielen Anwendungen macht die breite Auflagefläche des Pilzkopfes separate Unterlegscheiben überflüssig, was sowohl Materialkosten als auch Montagezeit spart. Nuote Metals bietet dieses Design als direkten Ersatz für Rundkopf- und Unterlegscheibenbaugruppen in Dach- und Bodenbelagslinien an.

Technische Daten – Eisen-Pilzkopfnieten

Wir fertigen nach DIN 674 (Pilzkopfnieten, massiv) und DIN 675 (Pilzkopfnieten, Halbrohr) mit voller kundenspezifischer Funktionalität.

Kombinierte Dimensions- und mechanische Daten

Notiz:Größere Kopfdurchmesser erfordern höhere Umformdrücke – Nuote Metals verwendet mehrstufiges Kaltstauchen, um die Maßhaltigkeit ohne Spannungsrisse aufrechtzuerhalten.

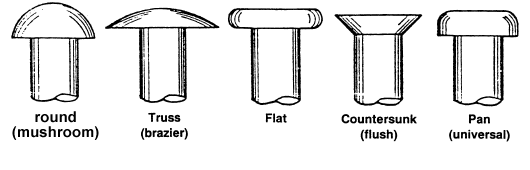

Pilz vs. Rund vs. Pfanne – Eine klare Entscheidungshilfe

Anstelle einer Tabelle sehen Sie hier, wie der Pilzkopf in Ihren Auswahlprozess passt:

Wählen Sie „Pilzkopf“.wenn Sie eine möglichst breite Auflagefläche benötigen – insbesondere bei weichen Materialien, dünnen Dachblechen oder Bodenplatten –, aber auch ein niedrigeres Profil als ein Rundkopf benötigen. Aufgrund der zusätzlichen Breite ist häufig keine separate Unterlegscheibe erforderlich.

Wählen Sie „Runder Kopf“.Wenn das Gelenk starken Vibrationen und Stößen ausgesetzt ist, bietet die höhere Kuppel eine hervorragende Stoßdämpfung und maximalen Auszugswiderstand.

Wählen Sie Pan Headwenn Sie eine breite Lastverteilung auf dünnem Blech benötigen, der Kopfdurchmesser jedoch 2,0×d nicht überschreiten muss.

Wählen Sie Senkkopfwenn die Oberfläche vollkommen bündig sein muss und keinerlei Vorsprünge aufweisen darf.

Für die meisten Bau-, Dach- und Plattformanwendungen bietet der Eisenpilzkopfniet die beste Kombination aus Griffweite und schlechter Sicht. Nuote Metals kann Ihnen bei der Entscheidung auf der Grundlage Ihrer Plattendicke und Materialhärte helfen.

Massiv vs. halbrohrförmig – was eignet sich am besten für Ihre Montage?

Beide Konfigurationen sind verfügbar, aber die Wahl wirkt sich erheblich auf die Installationsgeschwindigkeit und die Verbindungsfestigkeit aus – insbesondere angesichts des breiten Kopfes des Pilzes.

Praktischer Hinweis:Bei der Verwendung von Pilzköpfen auf dünnen Dachbahnen empfehlen wir Halbrohrform – die geringere Setzkraft verringert die Gefahr, dass sich der breite Kopf beim Einpressen „spannt“ oder das umgebende Material anhebt.

Optionen für die Oberflächenveredelung – Schutz Ihrer Pilzkopfnieten

Da Pilzkopfnieten häufig in exponierten Anwendungen wie Dächern und Außenplattformen verwendet werden, ist die Auswahl der Oberflächenbehandlung für eine langfristige Lebensdauer von entscheidender Bedeutung.

Kritische Installationsüberlegungen für Pilzköpfe

Der breite Kopf einer Pilzniete bringt einzigartige Installationsanforderungen mit sich. Befolgen Sie diese Richtlinien, um ein perfektes Set zu gewährleisten:

• Lochabstand:Behalten Sie d + 0,1–0,3 mm bei – etwas lockerer als bei anderen Kopfformen. Der breitere Kopf gleicht geringfügige Fehlausrichtungen aus, ein zu enges Loch erhöht jedoch die Setzkraft und kann zu einer Verformung des Kopfes führen.
• Materialstapeltoleranz:Pilzköpfe eignen sich aufgrund ihrer großen Unterseite gut für dickere Stapel. Stellen Sie jedoch sicher, dass die Gesamtdicke innerhalb von 70 % der Nietenlänge liegt, um eine ordnungsgemäße Kopfformung zu ermöglichen.
• Amboss-Auswahl:Verwenden Sie einen flachen Amboss mit einem Durchmesser, der mindestens dem Kopf entspricht. Ein kleinerer Amboss kann die breite Kuppeloberfläche verbeulen – ein kosmetischer Defekt, der bei fertigen Dächern sichtbar ist.
• Randabstand:Da der Kopf so breit ist, muss ein Abstand von mindestens 2,0×d von der Lochmitte zur Materialkante eingehalten werden – dies verhindert Kantenausbrüche während des Abbindens.

Profi-Tipp von Nuote Metals:Wir können maßgeschneiderte Amboss-Spezifikationen und Einstellparameter bereitstellen, die zu Ihrer Nietlinie passen und so ein einheitliches Erscheinungsbild des Kopfes bei jeder Charge gewährleisten.

Anwendungsspezifische Engineering-Erfahrung – über Standardtests hinaus

Bei Nuote Metals beruht unser Fachwissen im Bereich Pilzkopfnieten auf der Lösung realer Herausforderungen bei Dächern, Fußböden und Plattenbefestigungen seit über zwei Jahrzehnten. Wir haben die häufigsten Fallstricke gesehen – Verformung des Kopfes, Durchziehen bei dünnen Blechen und Schäden an der verzinkten Beschichtung während des Abbindens – und wir haben für jedes Produkt Lösungen entwickelt.

Unser einzigartiger Wert:

Simulation in der realen Welt:Wir testen unsere Pilzkopfnieten an tatsächlichen Plattenmaterialien (Wellstahl, Faserzementplatten, Aluminium-Trittplatte) – und nicht nur an Standardteststücken –, um die Griffigkeit und Durchzugsleistung unter Feldbedingungen zu validieren.

Optimierung der Kopfgeometrie:Für Kunden mit außergewöhnlich dünnen Materialien (≤1,5 mm) können wir den Kopfdurchmesser auf 2,5×d–2,8×d vergrößern oder die Kopfhöhe auf 0,35×d reduzieren, um den Überstand zu minimieren und gleichzeitig die Klemmkraft aufrechtzuerhalten.

Beschichtungsintegrität:Pilzköpfe werden oft feuerverzinkt. Unser HDG-Prozess umfasst einen Nebenschritt, der eine übermäßige Zinkablagerung an der Kopf-Schaft-Verbindung verhindert – eine häufige Ursache für außermittige Sitze und Risse.

Konsistenz von Charge zu Charge:Wir überwachen Kopfdurchmesser, Höhe und Kehlradius in jeder Produktionsphase mithilfe optischer Messungen. Zu jeder Charge erhalten Sie ein Maßzertifikat und auf Wunsch auch einen Einstellbericht mit Kraftkurven und Werkstattkopfabmessungen für Ihren spezifischen Materialstapel.

Transparenz schafft Vertrauen:Wir teilen Einstellungsdaten, Testberichte und sogar Installationsvideos mit unseren Kunden – weil wir glauben, dass echtes Fachwissen durch Ergebnisse und nicht nur durch Zertifikate belegt wird. Das ist das Engagement von Nuote Metals.

Häufig gestellte Fragen zu Pilzkopfnieten aus Eisen

F1: Kann ein Pilzkopfniet einen Rundkopf plus Unterlegscheibe ersetzen?

A: In vielen Fällen ja – und das ist einer der Hauptgründe, warum sich Kunden für Pilzköpfe entscheiden. Die extrabreite Auflagefläche (2,0×–2,5×d) deckt ungefähr die gleiche Fläche ab wie ein runder Kopf mit einer separaten Unterlegscheibe, jedoch ohne das zusätzliche Teil, den Handhabungsschritt und die Möglichkeit einer Fehlausrichtung der Unterlegscheibe. Dies spart Montagezeit und reduziert die Lagerkomplexität. Wenn Ihre Anwendung jedoch erfordert, dass die Unterlegscheibe als Dichtung fungiert (z. B. Neopren-Unterlegscheibe zur Abdichtung), kann der eigenständige Niet diese Funktion nicht ersetzen. Bei Nuote Metals können wir Sie beraten, ob ein Pilzkopf allein für Ihr spezifisches Plattenmaterial und Ihre Lastanforderungen ausreicht.

F2: Sind Pilzkopfnieten für Welldachplatten geeignet?

A: Absolut – und genau in dieser Anwendung werden sie häufig eingesetzt. Der breite Kopf überbrückt die Hochpunkte von Wellprofilen, ohne das Blech einzubeulen oder einzuschneiden. Die flache Kuppel verringert im Vergleich zu hervorstehenden runden Köpfen auch das Risiko einer Fußverletzung bei der Dachwartung. Für beste Ergebnisse empfehlen wir feuerverzinkte halbrohrförmige Pilzköpfe – sie bieten eine hervorragende Korrosionsbeständigkeit und die geringere Setzkraft minimiert Blechverzug. Nuote Metals hat Millionen von Pilzkopfnieten an kommerzielle Dachprojekte in Nordamerika, Europa und Südostasien geliefert.

F3: Warum reißen einige Pilzkopfnieten beim Setzen an der Kopf-Schaft-Verbindung?

A: Risse an der Verbindungsstelle werden fast immer durch einen unzureichenden Kehlungsradius oder eine übermäßige Setzkraft verursacht. Der große Durchmesser des Pilzkopfes erzeugt eine Spannungskonzentration dort, wo der Kopf auf den Schaft trifft – wenn der Radius zu scharf ist (unter 0,3×d), kann das Material beim Stauchen nicht richtig fließen. Bei Nuote Metals halten wir einen minimalen Kehlradius von 0,5×d ein und kontrollieren ihn durch optische Messung an jeder Formstation. Wenn bei Ihrem aktuellen Lieferanten Risse auftreten, kontaktieren Sie uns bitte mit Ihren Nietabmessungen und dem Setzdruck – wir können Ihnen eine Geometrieanpassung empfehlen, die das Problem beseitigt.
