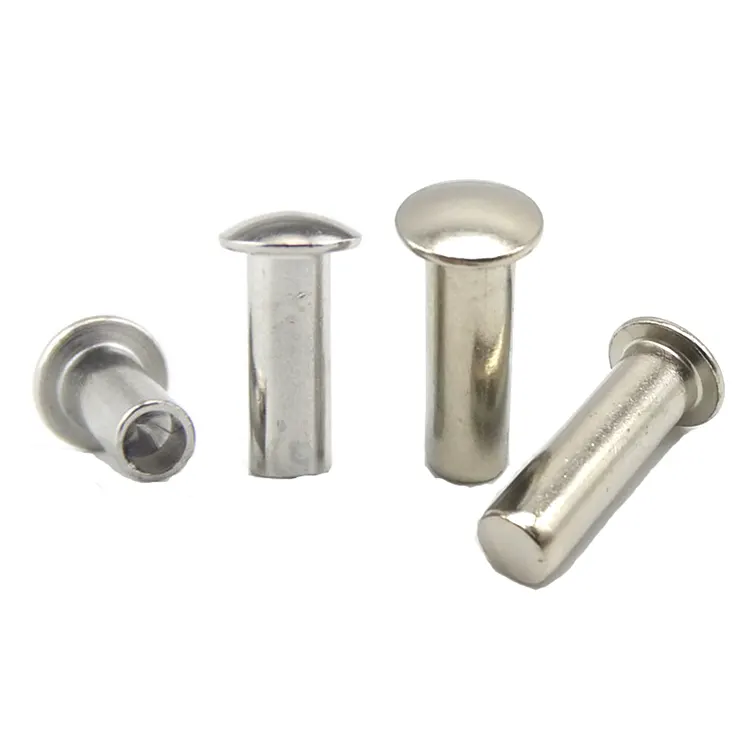

Flachkopfnieten aus Eisen – die kluge Wahl für dünne Bleche und weiche Untergründe

Bei der Befestigung dünner Bleche, Kunststoffplatten oder Verbundwerkstoffe kommt es bei Standard-Rundköpfen häufig zu Durchbrüchen oder Rissen. Der Iron Pan Head Rivet löst dieses Problem mit einem übergroßen, flachen Kopf, der die Last wie eine eingebaute Unterlegscheibe verteilt. Bei Nuote Metals entwickeln wir diese Verbindungselemente, um Ihr Material zu schützen und gleichzeitig zuverlässige, dauerhafte Verbindungen zu liefern.

Die breite Unterseite des Schwenkkopfes erfasst einen größeren Bereich und ist somit die erste Wahl für den Innenraum von Fahrzeugen, Heizungs-, Lüftungs- und Lüftungskanäle, Karosserieteile von Bussen und alle Anwendungen, bei denen das Material selbst das schwächste Glied ist.

Die Anatomie eines Flachkopfes – Warum Größe wichtig ist

Das entscheidende Merkmal eines Flachkopfniets aus Eisen ist seine Kopfgeometrie:

• Kopfdurchmesser:1,8× bis 2,0× des Schaftdurchmessers (im Vergleich zum runden Kopf bei ~1,6×)
• Kopfhöhe:0,5× bis 0,6× des Schaftdurchmessers (geringer als bei runden Köpfen ~0,7×)
• Unterseite:Flach und glatt, wodurch ein gleichmäßiger Lagerring entsteht

Dieser größere Durchmesser verteilt die Klemmkraft über einen größeren Bereich und reduziert so den Flächendruck. Bei einem 6-mm-Niet bietet der Flachkopf etwa 25 % mehr Auflagefläche als ein Rundkopf mit der gleichen Schaftgröße – das heißt, Sie können weichere Materialien verwenden, ohne dass es zu Verformungen oder Ausfällen im Lochbereich kommt.

Technische Spezifikationen

Wir fertigen nach DIN 603 (halbrohrförmiger Flachkopf) und ISO 1051 (massiver Flachkopf) mit voller kundenspezifischer Funktionalität.

Kombinierte Dimensions- und mechanische Daten

Kundenspezifische Kopfverhältnisse und Längen sind auf Anfrage erhältlich.

Pan Head vs. Round Head – Wann sollte man sich entscheiden?

Anstelle einer Tabelle finden Sie hier eine klare Faustregel:

Wählen Sie Pan Headwenn Ihr Material dünn (≤3 mm), weich (Aluminium, Kunststoff) oder zu Rissen neigt. Der breite Kopf verhindert ein Durchziehen und sorgt für ein sauberes, flaches Finish.

Wählen Sie „Runder Kopf“.beim Verbinden dicker Stahlplatten (≥5 mm) in Umgebungen mit hohen Vibrationen. Die höhere Kuppel bietet überlegene Schlagfestigkeit und Stoßdämpfung.

Für die meisten Automobil-, Haushaltsgeräte- und HVAC-Baugruppen ist der Flachkopfniet aus Eisen die intelligentere Wahl. Nuote Metals hat beides auf Lager – und wir können Ihnen bei der Entscheidung basierend auf Ihrem spezifischen Verbindungsdesign helfen.

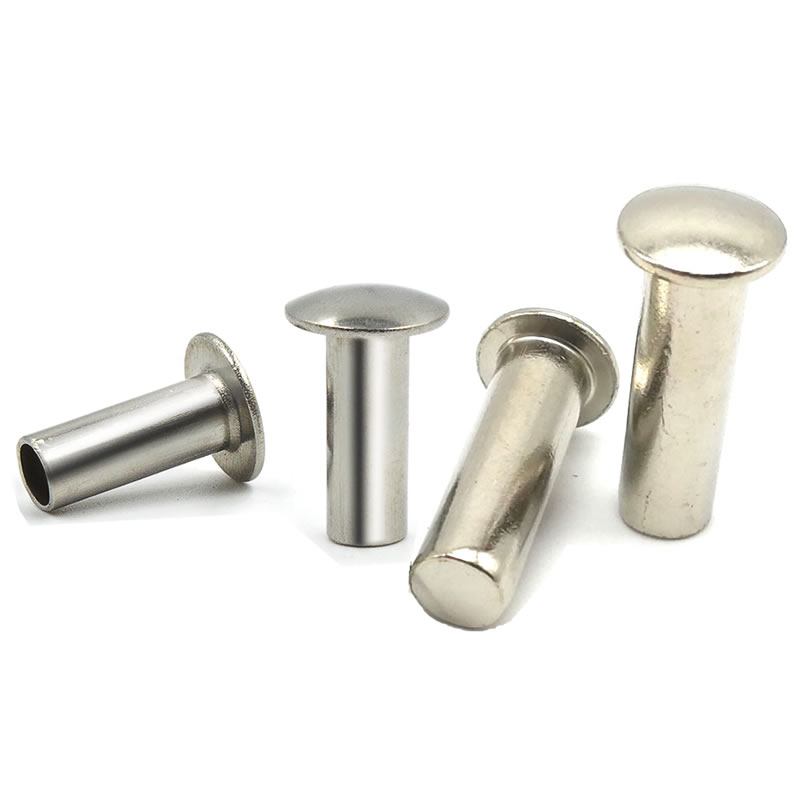

Massiv vs. halbrohrförmig – Welche Konfiguration eignet sich für Flachkopfköpfe?

Beide Körpertypen sind verfügbar, aber Ihre Wahl beeinflusst die Montagegeschwindigkeit und die Verbindungsstärke.

Unsere Empfehlung:Für dünne Platten und automatisierte Produktion wählen Sie Halbrohr. Für strukturelle Integrität bei dickeren Stapeln wählen Sie massiv.

Oberflächenveredelung – Schutz Ihrer Flachkopfnieten

Für Kfz-Unterboden- oder Außenanwendungen empfehlen wir Geomet oder feuerverzinkt für maximale Haltbarkeit.

Installationstipps für Flachkopfnieten aus Eisen

Um die beste Leistung zu erzielen:

• Lochgröße:Halten Sie das Spiel bei d + 0,1–0,2 mm ein – zu groß verringert die Klemmung, zu klein erhöht die Kraft und kann zu Rissen im Material führen.

• Klemmstärke:Stellen Sie sicher, dass der Gesamtstapel innerhalb des Klemmbereichs des Niets liegt (typischerweise L – 1,2×d bis L – 0,8×d).

• Setzkraft:Verwenden Sie für Halbrohre einen geringeren Druck und einen flachen Amboss. Verwenden Sie für Feststoffe einen konkaven Amboss, um einen richtigen Werkstattkopf zu formen.

• Randabstand:Halten Sie von der Lochmitte bis zur Materialkante einen Abstand von mindestens 1,5×d ein, um ein Ausreißen zu verhindern.

Unser technisches Team bei Nuote Metals kann individuelle Einstellungsparameter für Ihre spezifischen Materialien bereitstellen – fragen Sie einfach nach.

Qualitätssicherung – Der Unterschied bei Nuote Metals

Wir sind nach ISO 9001:2015 zertifiziert und verfügen über ein eigenes Labor, das für die Prüfung von Verbindungselementen ausgestattet ist:

• 1000KN Universalprüfgerät – Scher- und Zugprüfgerät
• Rockwell/Vickers-Härteprüfer
• Metallurgisches Mikroskop – Kornstrukturanalyse
• Salzsprühkammer – Korrosionsvalidierung
• Schichtdickenmessgerät
• Optischer 2D-Projektor – Kopfgeometrie und Konzentrizität

Jede Charge von Flachkopfnieten aus Eisen wird mit einem Materialzertifikat und einem Prüfbericht dokumentiert, wodurch eine vollständige Rückverfolgbarkeit vom Rohstahl bis zum fertigen Teil gewährleistet ist.

Häufig gestellte Fragen

F1: Kann ich Flachkopfnieten aus Eisen an Kunststoffteilen verwenden, ohne dass diese reißen?

A: Auf jeden Fall – und das ist einer ihrer Hauptvorteile. Die breite, ebene Unterseite reduziert den Flächendruck auf den Kunststoff und verringert so die Gefahr von Spannungsrissen oder Durchziehen deutlich. Um optimale Ergebnisse zu erzielen, verwenden Sie einen halbrohrförmigen Körper mit kontrolliert geringer Setzkraft und stellen Sie sicher, dass das Loch entgratet ist. Wenn Ihr Kunststoff besonders spröde ist (z. B. ABS oder Polycarbonat), kann Nuote Metals auf Anfrage Flachköpfe mit einem noch größeren Kopfdurchmesser (bis zu 2,2×d) liefern.

F2: Wie hoch ist die typische Mindestbestellmenge für Eisen-Flachkopfnieten in Sondergröße?

A: Für Standardgrößen nach DIN 603 beträgt unsere Mindestbestellmenge 10.000 Stück. Für kundenspezifische Durchmesser, Kopfverhältnisse oder Längen beträgt die Mindestbestellmenge aufgrund spezieller Werkzeuge typischerweise 5.000 Stück. Wir akzeptieren jedoch Probebestellungen von 1.000 Stück zu einem Premium-Stückpreis, um Ihnen bei der Qualifizierung des Produkts zu helfen. Und wie immer sind kostenlose Muster in Standardgrößen erhältlich (es fallen Versandkosten an).

F3: Funktionieren Flachkopfnieten mit Geräten zum selbststanzenden Nieten (SPR)?

A: Nein – Flachkopfnieten erfordern ein vorgebohrtes Loch und sind nicht für selbststanzende Anwendungen geeignet. SPR verwendet speziell geformte Nieten, die ohne Vorbohren durch die Oberplatte stechen. Wenn Sie jedoch herkömmliche Bohrlöcher verwenden, funktionieren unsere Flachkopfnieten aus Eisen hervorragend in automatisierten Zuführ- und Setzsystemen. Für Linien mit hohem Volumen können wir passend zu Ihrem Zuführwerkzeug Optionen mit Bandmontage oder Schüsselzuführung liefern – geben Sie bei Ihrer Anfrage einfach Ihr Gerätemodell an.
