Eisennieten

Eisennieten sind nichts Besonderes. Sie glänzen nicht wie Messing. Sie sind nicht korrosionsbeständig wie Edelstahl. Sie sind nicht so leicht wie Aluminium. Wenn Sie jedoch maximale Festigkeit bei minimalen Kosten benötigen – und zwar in Mengen von 50.000 oder mehr – sind Eisen die einzig sinnvolle Wahl.

Stahl ist das weltweit am häufigsten verwendete Nietmaterial. Nicht weil es in irgendeiner Hinsicht das Beste ist – sondern weil es zuverlässige Leistung zu einem Preis liefert, der eine industrielle Produktion rentabel macht. Aus diesem Grund sind sie in allem zu finden, von Handwerkzeugen über schwere Maschinen bis hin zu Möbeln, die Jahrzehnte halten müssen.

Eisen vs. Alternativen – Die Zahlen, die die Entscheidung beeinflussen

Wenn Sie sich für ein Nietmaterial entscheiden, müssen Sie drei Dinge abwägen: Festigkeit, Kosten und Korrosionsbeständigkeit.

Eisen gewinnt an zwei Fronten:Stärke und Kosten. Es bietet eine höhere Festigkeit als Messing oder Aluminium zu einem günstigeren Preis als Edelstahl. Für die meisten industriellen Baugruppen – Möbel, Werkzeuge, Ausrüstung, Hardware – ist Eisen daher die logische Wahl.

Der Kompromiss:Eisen rostet. Aber deshalb bieten wir Verzinkung und schwarze Oxidbeschichtungen an – um das Material zu schützen, ohne die Kosten wesentlich zu erhöhen.

Was wir herstellen – drei Designs, ein Material

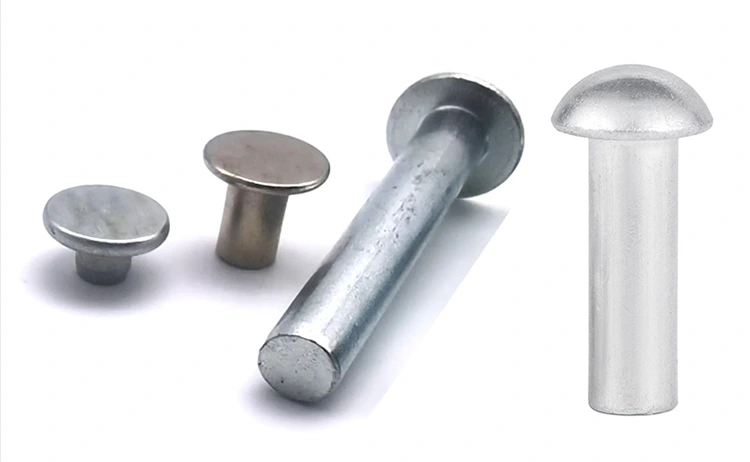

Massive Eisennieten– Die stärkste Option. Für strukturelle Verbindungen, schwere Geräte und Anwendungen, bei denen ein Versagen keine Option ist. Die Installation ist teurer, bietet aber maximale Haltekraft.

Halbhohlförmige Nieten aus Eisen– Die beliebteste Wahl. 80–90 % der Festfestigkeit bei 25–30 % der Setzkraft. Ideal für Produktionslinien mit hohem Volumen, die Geschwindigkeit benötigen, ohne Einbußen bei der Zuverlässigkeit hinnehmen zu müssen.

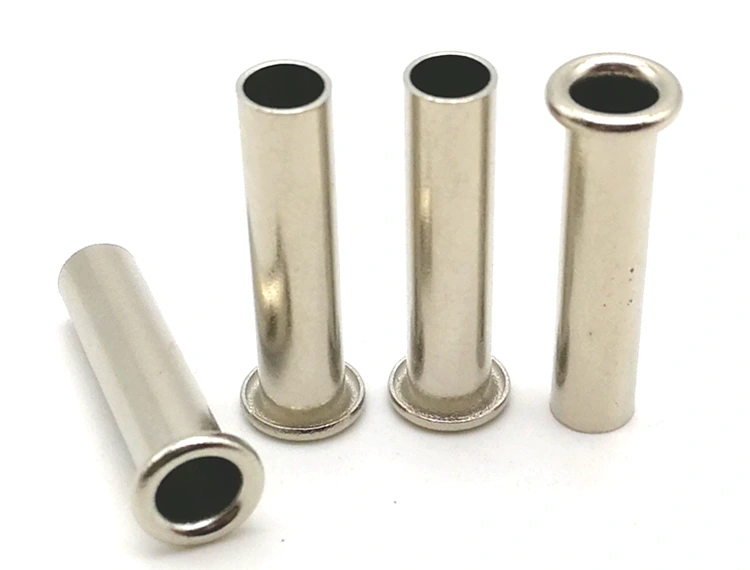

Vollrohrnieten aus Eisen– Leichteste Option. Für weiche Materialien, Drehpunkte oder Anwendungen, bei denen Sie die Installationskraft minimieren müssen.

Echte Anwendung – Klapptisch- und Stuhl-Set

Ein Hersteller von tragbaren Klapptisch- und Stuhlsets für Outdoor-Aktivitäten benötigte eine langlebige, kostengünstige Niete für die Scherenscharnierverbindungen sowohl am Tischgestell als auch am Stuhlgestell. Für die Rahmen wurden 1,8 mm dicke Stahlrohre verwendet. Die ursprünglichen Vollnieten erforderten eine hohe Setzkraft, wodurch sich die Rohre verformten und die Montage verlangsamte. Der Kunde wünschte außerdem eine korrosionsbeständige Oberfläche für den Außenbereich.

Nuote Metals lieferte halbhohlförmige Nieten aus verzinktem Eisen – 4,0-mm-Schaft, 7,0-mm-Rundkopf, 10,0-mm-Zylinderlänge. Der halbhohle Hohlraum reduziert die Setzkraft von 3,5 Tonnen auf 1,2 Tonnen und verhindert so eine Rohrverformung. Die gelbe Verzinkung sorgte für 96 Stunden Salznebelbeständigkeit – genug für Regen und gelegentlichen Schlamm. Der Kunde testete 1.000 Nieten an 200 Sätzen. Nach 5.000 Faltzyklen mit 50 kg Belastung auf dem Tisch und 100 kg auf den Stühlen konnte keine Lockerung oder Rost festgestellt werden. Mittlerweile bestellen sie unsere Nieten in Chargen von 80.000 Stück pro Jahr.

Standardoptionen – Größen, Kopfformen, Ausführungen

Material: Kohlenstoffarmer Stahl (1008 / Q195 / SPCC)

Schaftdurchmesser: 1,5 – 8,0 mm

Design: Massiv, halbröhrenförmig oder vollständig röhrenförmig

Kopfstile: Rund, flach, oval, Fachwerk, versenkt

Ausführungen: Verzinkt (klar/blau/gelb), schwarzes Oxid, glatt (unbeschichtet)

Längen: Maßgeschneidert für die Dicke Ihres Materialstapels

Toleranzen: Schaft ±0,05 mm, Kopf ±0,15 mm, Länge ±0,15 mm. Benutzerdefinierte Abmessungen verfügbar. Keine Werkzeugkosten für Standardgrößen.

Wie wir Nieten bauen – Kaltkurs für Stärke und Geschwindigkeit

Nieten werden durch Kaltstauchen geformt – die effizienteste Produktionsmethode für großvolumige Verbindungselemente. Stahl ist das toleranteste Material für diesen Prozess und ermöglicht es uns, bei allen drei Designs konsistente Ergebnisse zu erzielen.

Der Ablauf:

• Drahtziehen – Stahldraht auf exakten Schaftdurchmesser gezogen (±0,02 mm)
• Abschneiden – Auf Rohlingslänge geschert
• Erster Schlag – Der Rohling ist rechtwinklig und zentriert
• Zweiter Schlag – Hartmetallmatrize formt den Kopf
• Dritter Schlag – Durchschlag erzeugt den Hohlraum (halbröhrenförmig oder vollständig röhrenförmig) oder wird weggelassen (fest)
• Trimmen – Blitz entfernt
• Trommeln – Mikrograte eliminiert
• Plattieren oder Beschichten – Auftragen von Zink oder schwarzem Oxid

Hauptvorteil von Eisen:Beim Kaltstauchen verfestigt es sich und erhöht die Oberflächenhärte ohne Wärmebehandlung um 15–20 %. Das bedeutet, dass Ihre Nieten während der Herstellung stärker und nicht schwächer werden.

Geschwindigkeit:Unsere Kaltstauchpressen produzieren halbhohlförmige Eisennieten mit einer Leistung von bis zu 400 Stück pro Minute und sind damit die schnellste und kostengünstigste Möglichkeit, große Mengen zu produzieren.

Qualitätsprüfungen – Wie wir Probleme erkennen, bevor sie Sie erreichen

Wir verlassen uns nicht auf Glück. Jede Nietencharge durchläuft ein mehrschichtiges Inspektionssystem, das darauf ausgelegt ist, Fehler in jeder Phase zu erkennen.

Eingangsprüfung der Leitungen– Jede Stahldrahtspule wird auf Durchmesser (Lasermikrometer, ±0,02 mm) und Härte (Rockwell-Tester, HRB 70–85) überprüft. Jede Spule, die außerhalb dieser Grenzen liegt, wird aussortiert, bevor sie die Produktionshalle erreicht.

Erstinspektion– Nach der Werkzeugeinrichtung werden die ersten 10 Nieten unter 20-facher Vergrößerung auf Oberflächenfehler untersucht und dann auf einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe müssen mit der Zeichnung übereinstimmen. Wenn ein Maß außerhalb der Toleranz liegt, startet die Presse nicht.

In-Prozess-Überwachung– Während der Produktion zieht der Bediener alle 500 Stück 5 Nieten. Kritische Abmessungen werden mit digitalen Messschiebern und einem Gut/Schlecht-Messgerät für die Hohlraumtiefe überprüft. Wenn der Schaftdurchmesser um mehr als ±0,05 mm abweicht, stoppt die Presse sofort zur Werkzeugeinstellung.

Clinch-Überprüfung– Alle 2.000 Stück setzen wir 3 Nieten in eine Probe Ihres tatsächlichen Materials (gleiche Dicke und Art). Der gerollte Clinch wird auf Symmetrie, Dichtheit und rissfreie Ausbildung geprüft. Wenn der Clinch schwach oder ungleichmäßig ist, wird die Charge zur Überprüfung unter Quarantäne gestellt.

Überprüfung der Beschichtung– Bei verzinkten Nieten wird die Beschichtungsdicke bei jeder Charge mittels RFA gemessen. Salzsprühtests (ASTM B117) werden auf Anfrage durchgeführt und für jeden Test werden Zertifikate ausgestellt.

Endgültige Sortierung und Freigabe– Jeder Niet durchläuft eine optische Sortiermaschine mit Hochgeschwindigkeitskameras. Es prüft Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe. Ausschussware wird automatisch ausgeworfen. Nach der Sortierung wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) manuell überprüft.

Alle Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt. Sie erhalten einen Maßbericht, ein Materialzertifikat und ein unterzeichnetes Konformitätszertifikat – so wissen Sie genau, was Sie erhalten.

Wo sie verwendet werden

Eisennieten sind branchenübergreifend der am weitesten verbreitete Niettyp:

• Möbelherstellung – Klappstühle, Tische, Bettgestelle, Scharnierbaugruppen
• Garten- und Outdoor-Ausrüstung – Klappwagen, Werkzeuge, Grills, Rasengeräte
• Hardware und Konstruktion – Scharniere, Halterungen, Schlösser, Griffe, Architekturbeschläge
• Automobil – Innenverkleidung, Sitzkomponenten, Plattenbaugruppen
• Landmaschinen – Gerätebaugruppen, Rahmenverbindungen
• Industrieausrüstung – Maschinenschutz, Schalttafeln, Strukturverbindungen
• Gepäck und Koffer – Griffbefestigungen, Eckhalterungen, Scharnierstifte
• Paletten- und Kistenmontage – Scharniere, Eckwinkel, Strukturverbindungen

Für die Produktion konzipiert – und durch Dokumentation abgesichert

Wir arbeiten mit Herstellern in ganz Nordamerika, Europa und Asien zusammen – von Möbelmarken über Automobilzulieferer bis hin zu Industrieausrüstungsherstellern.

Jede Lieferung beinhaltet:

• Werksprüfzertifikat – Chemische Zusammensetzung und Zugeigenschaften
• Maßkontrollbericht – Tatsächliche Messwerte aus der Charge
• Beschichtungszertifikat – Überprüfung der Dicke (falls zutreffend)
• Konformitätszertifikat – Unterzeichnet, Chargenrückverfolgbar

Zertifiziert nach: ISO 9001:2015, RoHS, REACH

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einer Eisenniete und einer Stahlniete?

A: In der Befestigungsindustrie beziehen sich „Eisenniet“ und „Stahlniet“ im Allgemeinen auf dasselbe Produkt – einen Niet aus kohlenstoffarmem Stahl. Der Begriff „Eisen“ wird historisch oder umgangssprachlich oft verwendet, während „Stahl“ technisch präziser ist. Bei Nuote Metals verwenden wir beide Begriffe synonym, um unsere Nieten aus kohlenstoffarmem Stahl (Qualitäten 1008, Q195, SPCC) zu beschreiben. Alle Spezifikationen und Leistungsdaten sind identisch.

F2: Wie wähle ich zwischen Voll-, Halbrohr- und Vollrohr-Eisennieten?

A: Halbrohrförmig ist die Standardwahl für die meisten Anwendungen – 80–90 % der Vollfestigkeit bei 25–30 % der Setzkraft. Wählen Sie Massivbauweise, wenn Sie maximale Festigkeit für strukturelle, tragende Baugruppen benötigen. Wählen Sie Vollrohr, wenn Sie mit weichen Materialien arbeiten, eine minimale Einstellkraft benötigen oder eine Buchsen- oder Drehfunktion benötigen. Für das Klapptisch- und Stuhlgehäuse oben war Halbrohr die richtige Wahl – es reduzierte die Einstellkraft und behielt gleichzeitig mehr als genug Festigkeit für die Scharnierverbindungen bei.

F3: Wie schütze ich Eisennieten vor Rost?

A: Sie brauchen Schutz vor Feuchtigkeit. Unsere Standardoberflächen sind verzinkt (klar, blau oder gelb), die eine Salznebelbeständigkeit von 48–96 Stunden bieten – ausreichend für den Innen- und geschützten Außenbereich. Schwarzoxid bietet einen milden Korrosionsschutz mit mattem, blendfreiem Aussehen. Für eine kontinuierliche Außen- oder Küstenbewitterung empfehlen wir den Umstieg auf Edelstahlnieten. Für den Klapptisch und das Stuhlgehäuse sorgte die gelbe Verzinkung für 96 Stunden Schutz vor gelegentlichem Regen und Schlamm.
