Halbhohlnieten aus Eisen: Starke, kostengünstige Verbindungselemente für die Massenproduktion

Wenn Ihre Baugruppe eine dauerhafte Verbindung erfordert, die hohe Setzkraft eines Vollniets jedoch zu Verformungen führt oder Ihre Produktionslinie verlangsamt, bieten Halbhohlnieten aus Eisen eine praktische Alternative. Der flache Hohlraum am Ende reduziert die Setzkraft um etwa 70 % im Vergleich zu einem Vollniet, während 80–90 % der Scherfestigkeit erhalten bleiben. Das Ergebnis ist ein Befestigungselement, das sich schnell installieren lässt, mit leichteren Werkzeugen funktioniert und dennoch eine zuverlässige, dauerhafte Verbindung liefert.

Nuote Metals schmiedet Halbhohlnieten aus kohlenstoffarmem Stahl (1006, 1008, Q195) mit einem Durchmesser von 1,2 mm bis 10 mm kalt. Diese Nieten sind in verschiedenen Kopfformen und Oberflächenausführungen erhältlich und werden in Branchen wie der Möbel-, Automobil-, Eisenwaren- und allgemeinen Industriemontage eingesetzt.

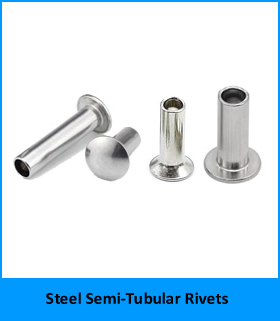

Was macht einen Halbhohlniet anders?

Das charakteristische Merkmal eines Halbhohlniets ist der flache Hohlraum am hinteren Ende – typischerweise 45–55 % der Zylinderlänge. Bei der Montage rollt sich nur die dünne Wand dieses Hohlprofils nach außen und bildet den Clinch. Dies unterscheidet sich grundlegend von einer Vollniet, bei der sich der gesamte Schaft verformen muss.

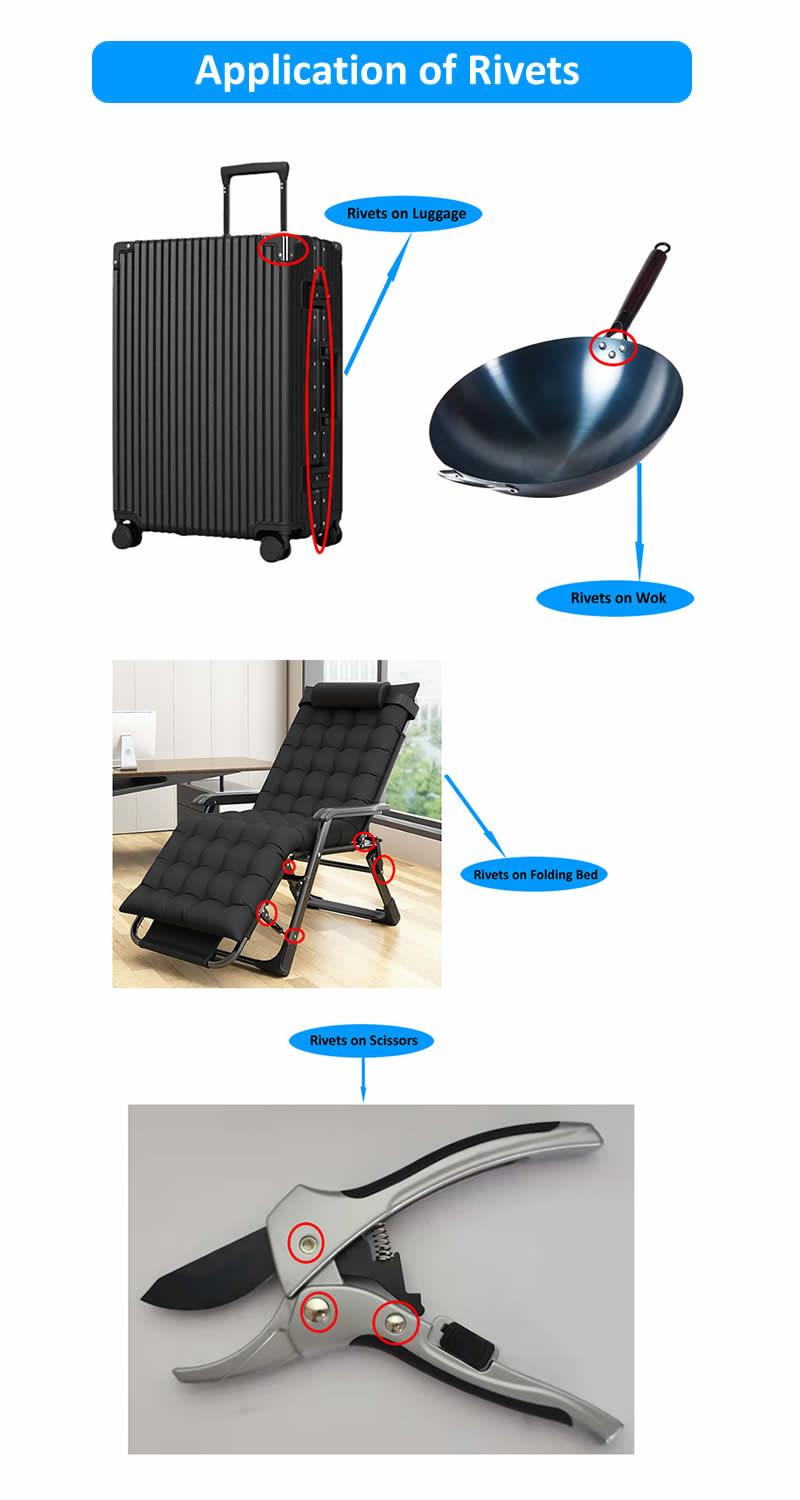

Für die meisten Industrie-, Möbel-, Automobil- und Eisenwarenanwendungen bietet der Halbhohlniet aus Eisen mehr als genug Festigkeit und sorgt gleichzeitig für eine effiziente Produktion.

Technische Spezifikationen – Materialien, Abmessungen und Oberflächen

Materialqualitäten

Eisennieten sind anfällig für Rost und werden daher typischerweise mit einer Verzinkung, einer Vernickelung oder anderen Oberflächenbehandlungen oberflächenbehandelt.

Standardabmessungen – runder Kopf

Toleranzen: Schaftdurchmesser ±0,05 mm, Kopfdurchmesser ±0,15 mm, Gesamtlänge ±0,15 mm. Kundenspezifische Lauflängen sind auf Anfrage erhältlich. Nenndurchmesser von 1,2 mm bis 10 mm entsprechen den Industriestandards.

Kopfformen verfügbar

Oberflächenbeschaffenheit für Eisennieten

Wie wir Halbhohlnieten kaltstauchen

Beim Kaltstauchen wird Metall bei Raumtemperatur mithilfe von Hochgeschwindigkeitspressen und Präzisionswerkzeugen umgeformt. Für Halbhohlnieten aus Eisen verwenden wir einen Mehrstationen-Kaltstanzer, der mehrere Arbeitsgänge in einer einzigen kontinuierlichen Abfolge ausführt.

Drahtziehen– Einlaufender Stahldraht wird auf den exakten Schaftdurchmesser gezogen.

Abgeschnitten– Der Draht wird für jede Niete auf die exakte Rohlingslänge zugeschnitten.

Erster Schlag (Quadrieren)– Der Rohling liegt zentriert und rechtwinklig in der Matrize.

Zweiter Schlag (Kopf)– Eine Hartmetallmatrize formt den Kopf (rund, flach, versenkt, pilzförmig oder pfannenförmig).

Dritter Schlag (Hohlraumextrusion)– Ein Schlag erzeugt den halbhohlen Hohlraum am Heck (45–55 % der Lauflänge).

Trimmen– Eventuelle Grate am Kopfrand werden entfernt.

Taumelnd– Mikrograte werden entfernt und die Oberfläche wird für die Beschichtung vorbereitet.

Plattieren oder Beschichten– Verzinkung, Vernickelung, Schwarzoxid oder Phosphat werden wie angegeben aufgetragen.

Beim Kaltstauchen wird der Stahl kaltverfestigt, wodurch die Oberflächenhärte ohne zusätzliche Wärmebehandlung um 15–20 % erhöht wird. Unsere Hartmetallmatrizen sind auf Ra 0,1 µm poliert, um eine gleichmäßige Kopfbildung und eine gleichmäßige Hohlraumtiefe zu gewährleisten.

Sehen Sie, wie wir Halbhohlnieten aus Eisen herstellen

Sehen ist Glauben. Klicken Sie auf das Video unten, um unsere Kaltstauchpresse in Aktion zu sehen – von der Drahtzuführung bis zum fertigen Nietauswurf. Die gesamte Sequenz läuft mit 200–300 Teilen pro Minute, mit Echtzeit-Qualitätsüberwachung in jeder Phase.

Unser Kaltstauchgerät mit mehreren Stationen führt das Quadrieren, Stauchen, Hohlraumextrudieren und Trimmen in einem einzigen kontinuierlichen Zyklus durch – und das alles unter Einhaltung von Toleranzen von ±0,05 mm. Was Sie sehen, ist das, was wir liefern, Charge für Charge.

Unser Qualitätskontrollprozess – vom Rohmaterial bis zu Ihrer Produktionslinie

Wir verlassen uns nicht allein auf Zufallsstichproben. Jede Charge von Halbhohlnieten aus Eisen unterliegt einem mehrschichtigen Inspektionssystem, das Probleme erkennt, bevor sie zu Problemen werden.

Phase des Materialeingangs

Jede Stahldrahtspule wird auf Durchmesser (Lasermikrometer, ±0,02 mm) und Härte (Rockwell-Tester, HRB 70–85) überprüft. Wir lehnen jede Spule ab, die vom angegebenen Bereich abweicht.

Aufbau- und Erststartphase

Wenn das Werkzeug installiert ist, werden die ersten 10 Nieten unter 20-facher Vergrößerung auf Oberflächenfehler untersucht und dann mit einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe müssen vor Produktionsbeginn mit der Zeichnung übereinstimmen.

Während der Produktionsphase

Die Bediener ziehen alle 500 Teile 5 Nieten. Sie überprüfen kritische Abmessungen mit digitalen Messschiebern und einem Gut/Schlecht-Messgerät für die Hohlraumtiefe. Jede Abweichung außerhalb der Toleranz löst einen sofortigen Stopp der Presse und eine Werkzeuganpassung aus.

Clinch-Verifizierungsphase

Alle 2.000 Stück setzen wir 3 Nieten in eine Probe Ihres tatsächlichen Materials (gleiche Dicke und Zusammensetzung). Der gerollte Clinch wird auf Symmetrie, Dichtheit und rissfreie Ausbildung geprüft.

Korrosionsprüfung (falls zutreffend)

Bei plattierten Nieten werden Proben gemäß ASTM B117 in unsere Salzsprühkammer gegeben. Verzinkung: mindestens 48–96 Stunden. Mit der Charge wird ein Zertifikat ausgestellt.

Letzte Sortierstufe

Jede einzelne Niete durchläuft eine optische Sortiermaschine mit Hochgeschwindigkeitskameras. Teile mit falschem Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser oder Hohlraumtiefe werden abgelehnt. Nach dem Sortieren wird eine zufällige AQL-Probe (Stufe II, 1,0) manuell mit einem Profilprojektor und Mikrometern überprüft.

Alle Inspektionsaufzeichnungen – einschließlich Messprotokolle, Testeinstellungsfotos und Salzsprühnebelberichte – werden fünf Jahre lang aufbewahrt und liegen jeder Lieferung bei.

Ein echtes Kundenbeispiel – Outdoor-Klappwagenrahmen

Dies ist eine von vielen Anwendungen für Halbhohlnieten aus Eisen. Wir fügen es ein, um den tatsächlichen Produktionseinsatz zu zeigen, nicht um eine Einschränkung anzudeuten.

Ein Hersteller von Hochleistungs-Klappwagen für Camping und Garten benötigte eine langlebige, kostengünstige Niete für die Scherenscharnierverbindungen. Der Wagenrahmen bestand aus 2 mm dickem Stahlrohr. Die ursprünglichen Vollnieten erforderten eine hohe Setzkraft, wodurch sich die Rohre verformten und die Montage verlangsamte. Der Kunde wünschte außerdem eine korrosionsbeständige Oberfläche für den Außenbereich.

Nuote Metals lieferte Halbhohlnieten aus Eisen – 5-mm-Schaft, 9-mm-Rundkopf, 12-mm-Zylinderlänge, gelb verzinkt. Der halbhohle Hohlraum reduziert die Setzkraft von 4 Tonnen auf 1,6 Tonnen und verhindert so eine Rohrverformung. Die gelbe Verzinkung sorgte für 96 Stunden Salznebelbeständigkeit – genug für Regen und gelegentlichen Schlamm.

Der Kunde testete 1.000 Nieten an 200 Waggons. Nach 5.000 Faltzyklen mit 100 kg Belastung konnte weder Lockerung noch Rost beobachtet werden. Sie bestellen jetzt eiserne Halbhohlnieten in Chargen von 50.000 Stück, die für die gesamte Faltwagenlinie verwendet werden.

Kunden weltweit vertrauen darauf

Wir sind stolz darauf, mit Kunden auf der ganzen Welt zusammenzuarbeiten. Nachfolgend finden Sie Fotos von unseren Fabrikbesuchen, Kundentreffen und Projektkooperationen im Laufe der Jahre. Dabei handelt es sich nicht um Archivbilder, sondern um echte Momente mit den Menschen, die darauf vertrauen, dass wir ihre Nieten liefern.

Ihre Bestellung ist vollständig rückverfolgbar

Wir versenden nicht nur Nieten. Jede Bestellung von Halbhohlnieten aus Eisen verlässt unser Werk mit einem vollständigen Satz an Dokumenten, die genau bestätigen, was hergestellt wurde und wie es überprüft wurde.

Materialzertifikat– Wir fügen den Werkstestbericht bei, der die chemische Zusammensetzung und Zugfestigkeit für das in Ihrer Charge verwendete spezifische Coil zeigt.

Erststück-Inspektionsprotokoll– Wir messen 10 Nieten vom Beginn des Durchgangs an und zeichnen alle Abmessungen auf – Kopfdurchmesser, Kopfhöhe, Schaft, Länge und Hohlraumtiefe.

Produktionsprotokoll– Eine Zusammenfassung aller während des Laufs durchgeführten prozessinternen Prüfungen, einschließlich wer wann geprüft hat und welche Ergebnisse erzielt wurden.

Prüfbericht einstellen– Wir legen Muster in die von Ihnen vorgegebene Materialstärke und fotografieren den Clinch. Zugkraftergebnisse werden auf Wunsch aufgezeichnet.

Korrosionstestzertifikat– Für plattierte Nieten berücksichtigen wir die Stunden und Ergebnisse des Salzsprühtests (ASTM B117).

Konformitätsbescheinigung– Unser QS-Manager versieht jede Sendung mit einer Chargen-Rückverfolgbarkeitsnummer.

Wir bewahren eine Kopie aller dieser Aufzeichnungen fünf Jahre lang auf. Wenn Sie jemals eine bestimmte Charge zurückverfolgen müssen, können wir die vollständige Datei abrufen.

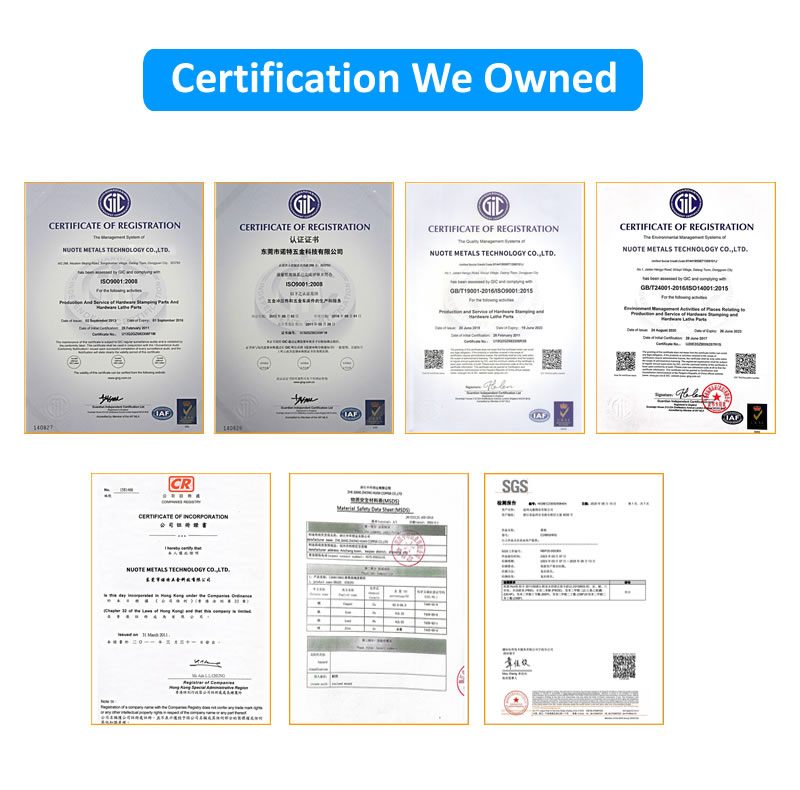

Nuote Metals ist nach ISO 9001:2015 zertifiziert. RoHS- und REACH-Erklärungen werden auf Anfrage bereitgestellt.

Richtlinien

• Muster – 20–50 kostenlose Stücke für Standardgrößen (Versand zahlt der Kunde)
• Probebestellung – 10.000 Stück empfohlen für Erstvalidierung
• MOQ – 2.000 Stück (Standardgrößen), 5.000 Stück (kundenspezifischer Lauf- oder Kopfstil)
• Lieferzeit (Lagerbestand) – 5–7 Werktage
• Lieferzeit (kundenspezifisch) – 12–15 Werktage
• Werkzeugkosten – Keine für Standard-Rundkopfwerkzeuge (1,2–10 mm Schaft)

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einer Halbhohlniete aus Eisen und einer Volleisenniete? Wann sollte ich die halbhohle Version wählen?

A: Der grundlegende Unterschied ist der Hohlraum im Schwanz. Ein Halbhohlniet aus Eisen hat an der Spitze einen flachen Hohlraum, der nur 25–30 % der Kraft erfordert, die für einen Vollniet mit dem gleichen Durchmesser erforderlich ist, wodurch er schneller installiert werden kann und die umgebenden Materialien schonender ist. Vollnieten bieten eine etwas höhere Scherfestigkeit (Halbhohlnieten behalten 80–90 % der Vollnietfestigkeit), erfordern jedoch schwere Ausrüstung und mehr Zeit. Für die meisten Industrie-, Möbel-, Automobil- und Hardware-Anwendungen – einschließlich des oben genannten Klappwagenkoffers – bieten Halbhohlnieten mehr als genug Festigkeit und sorgen gleichzeitig für eine effiziente Produktion. Wählen Sie Vollnieten nur bei extremen strukturellen Belastungen, bei denen es nur auf maximale Scherfestigkeit ankommt.

F2: Können Halbhohlnieten aus Eisen im Freien verwendet werden, ohne zu rosten?

A: Ja, mit dem richtigen Finish. Eisennieten sind anfällig für Rost und müssen oberflächenbehandelt werden. Unsere Standardnieten aus kohlenstoffarmem Stahl sind mit einer Verzinkung (klar, blau oder gelb) erhältlich, die eine Salznebelbeständigkeit von 48–96 Stunden bietet – ausreichend für Regen, Feuchtigkeit und gelegentliche Nässe. Für den Faltwagenkoffer wurde aufgrund des ausgewogenen Verhältnisses von Korrosionsbeständigkeit und Kosten eine gelbe Verzinkung gewählt. Lagern Sie Halbhohlnieten aus Eisen in einer trockenen Umgebung, um feuchtigkeitsbedingten Rost zu vermeiden. Es wird empfohlen, sie in verschlossenen Behältern oder feuchtigkeitsbeständigen Verpackungen aufzubewahren. Für anspruchsvollere Außen- oder Küstenumgebungen empfehlen wir den Wechsel zu Halbhohlnieten aus Edelstahl (304 oder 316), die einen Salzsprühnebelschutz von über 200–1.000 Stunden bieten.

F3: Wie wähle ich die richtige Zylinderlänge für einen Halbhohlniet aus Eisen aus?

A: Wählen Sie eine Lauflänge, die 1,5–2,0 mm länger ist als Ihre gesamte Materialstapeldicke. Wenn Sie beispielsweise zwei 2-mm-Stahlbleche (insgesamt 4 mm) verbinden, wählen Sie eine Lauflänge von 5,5–6,0 mm. Diese zusätzliche Länge bietet genügend Material, damit das Hohlprofil nach außen rollen und eine sichere Klammer bilden kann, ohne durchzuschlagen. Wenn der Lauf zu kurz ist, ist der Clinch schwach. Zu lang, und der Lauf könnte zerknittern. Senden Sie uns die Dicke Ihres Materialstapels und wir empfehlen Ihnen die genaue Lauflänge.

Fordern Sie ein Angebot an – sagen Sie uns, was Sie brauchen

Wir verstehen, dass jede Versammlung anders ist. Anstatt Sie zu bitten, ein Standardprodukt in Ihr Design einzubauen, beginnen wir lieber mit Ihren Anforderungen.

Um ein verbindliches Angebot für Halbhohlnieten aus Eisen zu erhalten, geben Sie bitte die folgenden Informationen an:

• Schaftdurchmesser (mm) – von 1,2 mm bis 10 mm
• Kopfform (rund / flach / versenkt / Pilz / Pfanne)
• Lauflänge (mm) – oder Ihre gesamte Materialstapeldicke
• Oberfläche (klar verzinkt/blau/gelb / vernickelt / schwarzes Oxid / Phosphat)
• Geschätzte jährliche Menge

Sie können auch eine Zeichnung, ein Foto Ihrer aktuellen Niete oder ein Musterteil beifügen. Wir antworten innerhalb von 24 Stunden mit:

• Werkzeugkosten (falls vorhanden) – entfallen für Standardgrößen
• Stückpreis basierend auf Ihrem Jahresvolumen
• Vorlaufzeit für Erstmuster und Massenproduktion
• Kostenlose Musterregelung – 20–50 Stück für Standardgrößen auf Lager

Senden Sie noch heute Ihre Anfrage an Nuote Metals. Kein Druck, keine Verpflichtung – nur ein klares, wettbewerbsfähiges Angebot.
