Präzises Metallstanzen

Von den Halterungen, die den Motor Ihres Autos halten, bis hin zu den Anschlüssen, die den Akku Ihres Telefons anschließen,Präzises MetallstanzenKomponenten sind überall. Es sind die Metallteile, die den Produkten, die wir täglich verwenden, Form, Struktur und Funktion verleihen. Bei Nuote Metals produzieren wir diese Komponenten millionenfach – präzise, ​​konsistent und kostengünstig.

Was ist Präzisionsmetallstanzen?

Es handelt sich um einen Herstellungsprozess, bei dem Metallkomponenten geformt werden, indem Spulen oder Bleche durch eine Stanzpresse geführt werden, die mit maßgeschneiderten Matrizen ausgestattet ist. Die Presse übt eine hohe Kraft aus, um das Metall in eine fertige Form zu schneiden, zu biegen, zu formen oder zu durchbohren – oft in einem einzigen Hub oder in einer fortlaufenden Sequenz.

Anders als beim Gießen oder Schmieden ist beim Stanzen kein Schmelzen des Materials erforderlich. Es formt Metall bei Raumtemperatur durch Kaltumformung, wodurch die ursprünglichen mechanischen Eigenschaften des Materials erhalten bleiben. Das Ergebnis ist eine Komponente, die stabil, maßhaltig und montagefertig ist – ohne zusätzliche Kosten oder Zeitaufwand für die Nachbearbeitung.

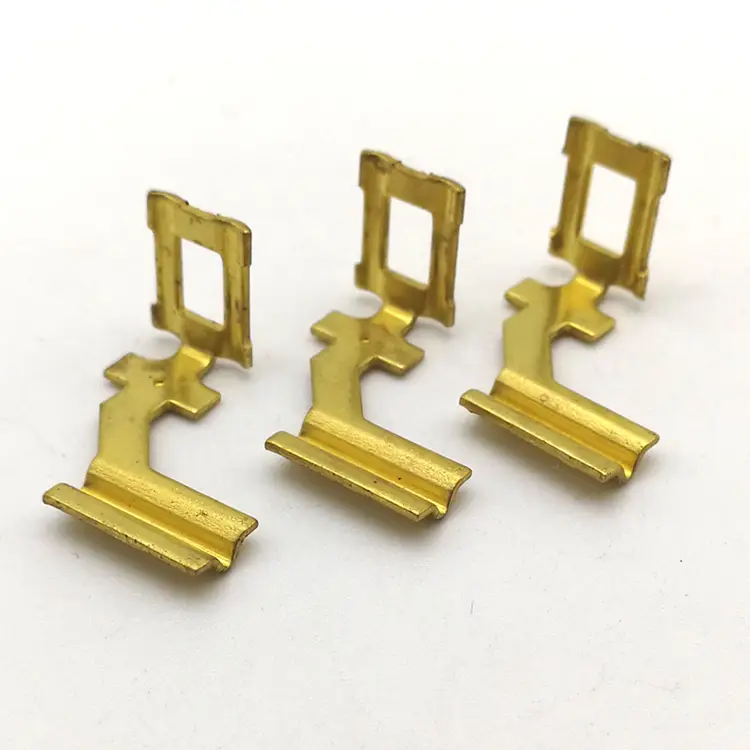

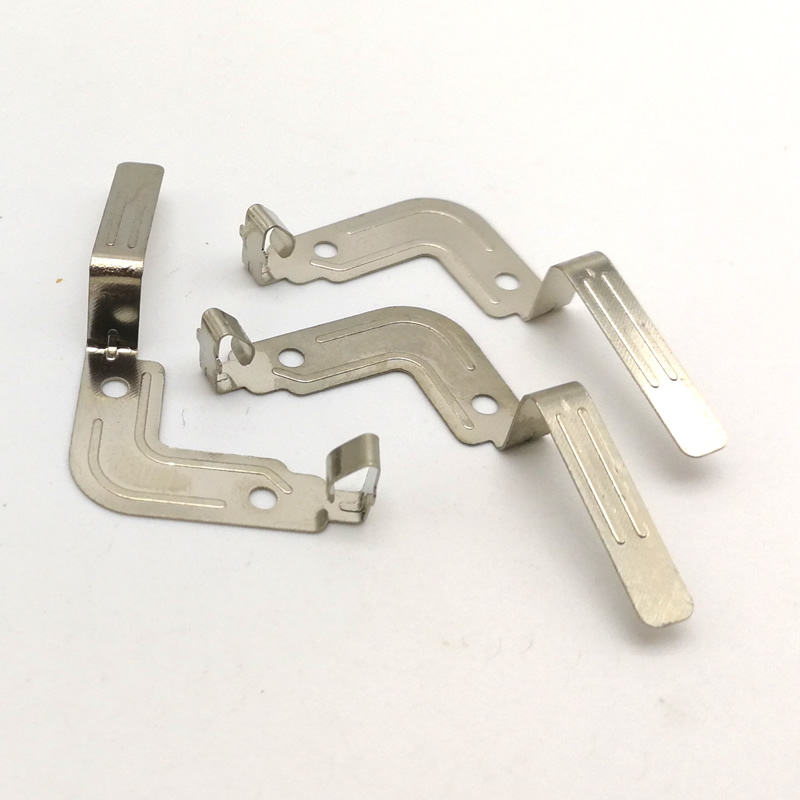

Durch Präzisionsstanzen von Metall können einfache Teile – eine flache Unterlegscheibe mit einem Loch in der Mitte – oder komplexe Komponenten – ein tiefgezogenes Gehäuse mit mehreren Biegungen, gestanzten Löchern und geprägten Merkmalen – hergestellt werden. Die Komplexität hängt vom Design der Matrize und der Anzahl der bei jedem Pressenhub durchgeführten Arbeitsgänge ab.

Stempeln im Vergleich zu alternativen Verfahren – Warum Stempeln gewinnt

Wenn Sie Metallteile in großen Mengen herstellen müssen, ist das Stanzen oft die effizienteste verfügbare Methode.

Sobald die Matrize hergestellt ist, sind die Grenzkosten für jedes zusätzliche Teil sehr niedrig. Dies macht das Stanzen zur idealen Wahl für Produktionsauflagen ab 10.000 Stück.

Unsere Stanzmöglichkeiten – Pressen, Materialien und Prozesse

Drücken Sie Kapazität

Wir betreiben eine moderne Stanzanlage mit Pressen von 25 bis 200 Tonnen. Mit diesem Sortiment können wir alles verarbeiten, von empfindlichen elektronischen Bauteilen bis hin zu größeren strukturellen Automobilteilen.

Materialoptionen

Stanzverfahren verfügbar

Maßtoleranzen

Wir halten enge Toleranzen ein, die auf der Materialstärke und der Teilegeometrie basieren. Für die meisten Merkmale halten wir ±0,05 mm für Lochpositionen, Rohlingskonturen und Biegewinkel ein. Präzisionstoleranzen bis zu ±0,01 mm sind auf Anfrage erhältlich.

Eine reale Anwendung – Batterieklemme für Hersteller von Elektrofahrzeugen

Ein Hersteller von Batteriepaketen für Elektrofahrzeuge benötigte eine großvolumige Anschlusskomponente für die Verbindungen zwischen Zelle und Sammelschiene. Der Anschluss erforderte mehrere gestanzte Löcher innerhalb einer Position von ±0,05 mm, eine 90°-Biegung mit einem engen Radius und eine geprägte Kontaktfläche für eine gleichbleibende elektrische Leistung. Das jährliche Volumen lag bei 500.000 Stück – zu viel für die CNC-Bearbeitung, zu komplex für eine einfache Stanzform.

Wir haben eine progressive Matrize mit neun Stationen entworfen: Pilotlöcher stechen, Außenkontur ausstanzen, Kontaktfläche prägen, biegen und abschließend abtrennen. Das Folgewerkzeug läuft mit 80 Hüben pro Minute und produziert fertige Anschlüsse, die für die Beschichtung bereit sind. Der Kunde erhielt erste Muster innerhalb von 18 Tagen und Produktionsteile innerhalb von 30 Tagen. Nach 18 Monaten Produktionszeit hat das Werkzeug über 1,5 Millionen Anschlüsse ohne dimensionalen Ausschuss produziert.

Wo es verwendet wird

Präzisionsstanzteile aus Metall finden sich in praktisch jeder Branche:

• Automobil– Halterungen, Gehäuse, Steckverbinder, Sensorgehäuse, Sicherheitsgurtkomponenten, Teile der Abgasanlage
• Elektronik– Abschirmdosen, Klemmen, Kontakte, Steckverbinder, Kühlkörper
• Medizinische Geräte– Komponenten für chirurgische Instrumente, Gehäuse für Diagnosegeräte, Gehäuse für implantierbare Geräte
• Luft- und Raumfahrt– Halterungen, Befestigungselemente, Gehäuse, Innenverkleidungsteile
• Erneuerbare Energie– Solarpanel-Montageclips, Batteriegehäusekomponenten, Wechselrichtergehäuse
• HVAC– Kanalbauteile, Ventilatorgehäuse, Bedienfelder
• Möbel und Hardware– Scharniere, Halterungen, Anschlüsse, Zierleisten
• Telekommunikation– Abschirmungskomponenten, Steckergehäuse, Teile der Basisstationsausrüstung

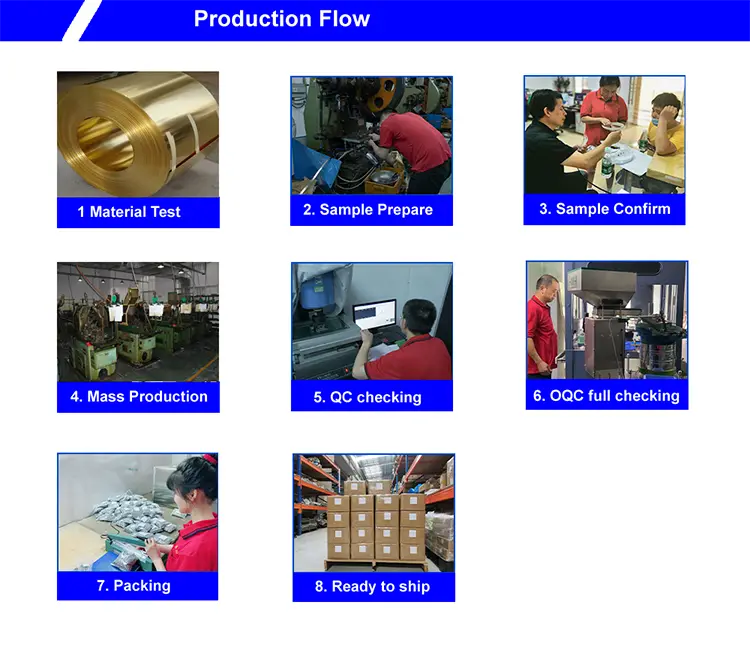

Wie wir Stanzkomponenten herstellen – vom Entwurf bis zur Lieferung

Schritt 1: Design- und DFM-Überprüfung

Sie stellen eine 2D-Zeichnung oder ein 3D-Modell (STEP, IGES oder PDF) zur Verfügung. Unsere Ingenieure prüfen das Design auf Herstellbarkeit und prüfen dabei Radien, Toleranzen, Materialstärke und Biegerichtungen. Wir geben DFM-Feedback innerhalb von 2–3 Werktagen, um die Werkzeugkosten zu senken und die Teileleistung zu verbessern.

Schritt 2: Werkzeugdesign und -herstellung

Wir entwerfen und fertigen unsere eigenen Prägewerkzeuge im eigenen Haus. Diese vertikale Integration ermöglicht uns kürzere Lieferzeiten, geringere Werkzeugkosten und eine vollständige Qualitätskontrolle. Die Auswahl des Werkzeugstahls (D2, A2 oder Hartmetall für große Stückzahlen) wird auf Ihre Material- und Volumenanforderungen abgestimmt.

Schritt 3: Bemusterung und Erstmusterprüfung

Wir fertigen bis zu 20 Musterstücke ohne Aufpreis (für zugelassene Werkzeuge). Wir messen jede Dimension auf einem optischen Komparator und erstellen einen vollständigen FAI-Bericht (First Article Inspection). Sie prüfen und genehmigen, bevor die Produktion beginnt.

Schritt 4: Produktions- und Qualitätskontrolle

Die vollständige Produktion läuft entsprechend Ihrer Bestellmenge. In definierten Abständen (alle 500–2.000 Stück) finden prozessbegleitende Prüfungen statt. Endgültige Zufallsstichprobe gemäß AQL (ANSI/ASQ Z1.4). Jede Charge wird vor dem Verpacken zu 100 % auf ihre Abmessungen überprüft.

Schritt 5: Sekundärbetrieb und Versand

Wir bieten interne und Partner-Sekundärdienstleistungen an: Entgraten, Gewindeschneiden, Schweißen, Plattieren (Zink, Nickel, Zinn), Pulverbeschichten und Eloxieren. Die Teile werden gemäß Ihren Spezifikationen verpackt – lose, in Schalen, auf Rollen oder in Beuteln – und mit vollständiger Dokumentation versendet.

Qualitätssicherung – Was wir prüfen, warum es wichtig ist

Unsere Inspektionsausrüstung:

• 2,5D-Bildmesssystem– Vollständige Konturmessung, Lochposition, Konzentrizität
• Profilprojektor (optischer Komparator)– Hohlraumtiefe, Biegewinkel, Kantenradius
• Lasermikrometer– Hochgeschwindigkeits- und berührungslose Durchmessermessung
• Rockwell-Härteprüfer– Überprüfung der Rohmaterialhärte
• Salzsprühtestkammer –Korrosionsbeständigkeitsprüfung (ASTM B117)
• Spektrometer– Überprüfung der Materialzusammensetzung eingehender Spulen

Alle Geräte werden jährlich von akkreditierten Drittlaboren kalibriert. Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt.

Ihre Bestellung – was wir Ihnen senden

Wenn Ihre Präzisionsstanzteile aus Metall eintreffen, erhalten Sie eine vollständige Aufzeichnung darüber, was produziert wurde und wie es überprüft wurde.

Was Sie in der Box finden:

• Teile in versiegelter Verpackung– Beschriftet mit Teilenummer, Chargennummer und Menge
• Materialzertifikat– Chemische Zusammensetzung und Zugeigenschaften der Originalspule
• Erstmusterinspektionsbericht (FAI).– Vollständige Maßprüfung (bei Neuwerkzeugen)
• Maßkontrollbericht– Tatsächliche Messungen aus der Produktionscharge
• Beschichtungszertifikat– Durch RFA verifizierte Dicke (falls zutreffend)
• Konformitätsbescheinigung– Von unserem QS-Manager unterzeichnet, Chargenrückverfolgbar

Zertifiziert nach:ISO 9001:2015, RoHS, REACH

Drei Fragen, die wir oft beantworten

F: „Was ist die Mindestbestellmenge (MOQ) für Präzisionsmetallstanzungen?“

A: Für Teile, die neue Spezialwerkzeuge erfordern, beträgt unsere typische Mindestbestellmenge 5.000–10.000 Stück, um die Werkzeugkosten zu amortisieren. Wir bieten jedoch flexible Mengen für die Prototypenfertigung an – bereits ab 50–500 Stück mit temporärem Softtooling oder Laserschneiden (für flache Teile ohne Biegen). Für Teile, die mit unserer vorhandenen Standardwerkzeugbibliothek hergestellt werden können, akzeptieren wir Bestellungen ab 100 Stück. Senden Sie Ihre Zeichnung für ein individuelles Angebot. Wir bieten auch bis zu 20 Musterstücke nach Freigabe des Werkzeugs kostenlos an (Versand trägt der Kunde).

F: „Was ist die typische Vorlaufzeit für das Präzisionsstanzen von Metall?“

A: Die Lieferzeiten hängen von der Teilekomplexität und den Werkzeuganforderungen ab. Für einfache Teile mit Stanz- oder Lochwerkzeugen in einem Arbeitsgang (zusammengesetzte Matrize) dauert die Werkzeugherstellung in der Regel 15–20 Werktage. Erste Muster sind 3–5 Tage nach Fertigstellung der Werkzeuge verfügbar. Für komplexe Teile, die Folgeverbundwerkzeuge mit mehreren Stationen (Biegen, Ziehen, Prägen) erfordern, liegt die Werkzeugvorlaufzeit zwischen 25 und 40 Werktagen. Gegen eine zusätzliche Gebühr bieten wir eine beschleunigte Werkzeugbereitstellung an. Prototypenwerkzeuge (weiche Werkzeuge aus Aluminium oder Weichstahl) können für Validierungsläufe mit geringem Volumen in 7–10 Tagen hergestellt werden.

F: „Wie fange ich mit einem Präzisions-Metallstanzprojekt an?“

A: Der Einstieg ist unkompliziert. Senden Sie uns eine 2D-Zeichnung (PDF) oder ein 3D-Modell (STEP, IGES oder SolidWorks) mit den angegebenen Abmessungen, Toleranzen und Material. Geben Sie Ihre geschätzte Jahres- oder Bestellmenge sowie etwaige Anforderungen an die Oberflächenbeschaffenheit an. Mit diesen Informationen erstellen wir innerhalb von 24 Stunden ein Budgetangebot und innerhalb von 3–5 Werktagen ein verbindliches Angebot mit Werkzeugaufschlüsselung. Für einfache Teile können wir ein Angebot anhand einer Handskizze oder eines klaren Fotos mit Maßangaben erstellen. Wir bieten auch eine kostenlose DFM-Analyse an – wir überprüfen Ihr Design und schlagen Verbesserungen vor, bevor mit der Werkzeugbereitstellung begonnen wird.

Nuote Metals – Dongguan, China. ISO 9001:2015 zertifiziert. Kostenlose DFM-Rezension und Muster verfügbar. Kontaktieren Sie uns mit Ihrer Zeichnung – wir werden Ihnen innerhalb von 24 Stunden mit Werkzeugkosten, Stückpreis und Lieferzeit antworten.
