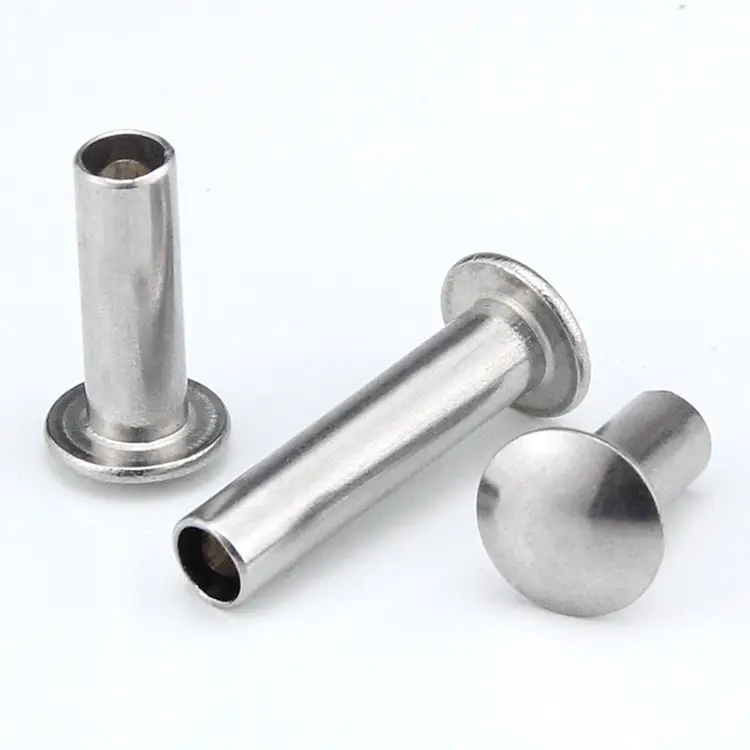

Rundkopf-Halbrohrniet

Ein Rundkopf ist der bekannteste Nietkopf der Welt. Sie haben es tausende Male gesehen – auf Jeans, auf Brücken, auf Gepäckstücken, auf Maschinen. Es handelt sich nicht um einen Konstruktionsunfall.

Der runde Kopf funktioniert, weil er einfach ist. Es verteilt die Last gleichmäßig. Es widersteht Stößen. Es bleibt nicht hängen. Es sieht fertig aus.

Halbrundnieten mit rundem KopfNehmen Sie diese klassische Form und fügen Sie die Produktionseffizienz einer halbhohlen Kavität hinzu. Das Ergebnis ist ein Verbindungselement, das:

• Erfordert 70 % weniger Setzkraft als ein Vollrundniet
• Lässt sich schnell auf automatisierten Montagelinien installieren
• Hält fest, ohne die umliegenden Materialien zu beschädigen
• Sieht genauso aus wie die Niete, die seit über einem Jahrhundert verwendet wird

Vier Materialien, eine Form – passend zur Anwendung

Der runde Kopf bleibt gleich. Das Material passt sich Ihren Anforderungen an.

Eine Anwendung – Gepäckkoffer-Hardware

Ein Gepäckhersteller verwendete Vollnieten, um Griffe, Eckenschutz und Schlosshalterungen an seinen Polycarbonatkoffern zu befestigen. Die hohe Setzkraft von Vollnieten führte zu Spannungsbrüchen rund um die Nietlöcher, was zu Ausfällen vor Ort und Garantieansprüchen führte. Der Hersteller wünschte außerdem ein saubereres, gleichmäßigeres Erscheinungsbild der sichtbaren Nietköpfe.

Sie wechselten zuHalbrundnieten mit rundem Kopf– 4,0-mm-Schaft, 7,0-mm-Rundkopf, 10,0-mm-Lauflänge, vernickelter Stahl. Der halbhohle Hohlraum reduzierte die Setzkraft um über 60 % und eliminierte Spannungsbrüche im Polycarbonat. Der runde Kopf sorgte für eine konsistente Kuppel, die ihren Designvorgaben entsprach. Die Nickelbeschichtung widersteht Abrieb und Korrosion durch Reiseumgebungen.

Seitdem hat der Hersteller über 1,2 Millionen Nieten in seiner gesamten Gepäcklinie verwendet, ohne Rissbildung und mit deutlich verbesserter Montagegeschwindigkeit.

Der Round-Head-Vorteil – Zwei Zahlen, die zählen

Nummer 1: 1,6 – 1,8

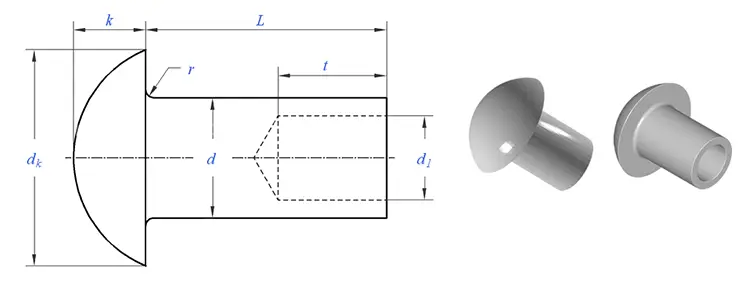

Der Kopfdurchmesser eines Rundkopfes beträgt das 1,6- bis 1,8-fache des Schaftdurchmessers. Dies sorgt für die optimale Balance zwischen Auflagefläche und Kopfhöhe – breit genug, um ein Durchziehen zu verhindern, und hoch genug, um Schlagfestigkeit zu bieten.

Nummer 2: 45 – 55 %

Die Hohlraumtiefe eines Halbhohlniets beträgt 45–55 % der Zylinderlänge. Dies ist der optimale Punkt – tief genug, um die Setzkraft zu reduzieren, und flach genug, um die Clinch-Festigkeit aufrechtzuerhalten.

Verfügbare Größen – Standardschaftdurchmesser

Wir fertigenHalbrundnieten mit rundem Kopfin folgenden Schaftdurchmessern. Kopfdurchmesser und Lauflänge sind auf die jeweilige Schaftgröße abgestimmt.

Kundenspezifische Schaftdurchmesser, Kopfdurchmesser und Lauflängen sind auf Anfrage erhältlich.

Hinter jeder Niete steht ein Produktionsprozess, der für Konsistenz sorgt

Was lässt einen runden Kopf perfekt symmetrisch aussehen, einen halbhohlen Hohlraum, der gleichmäßig geformt ist, und einen Schaft, der auf ±0,05 mm präzise bearbeitet ist? Die Antwort ist nicht nur eine Maschine – es ist ein Kontrollsystem.

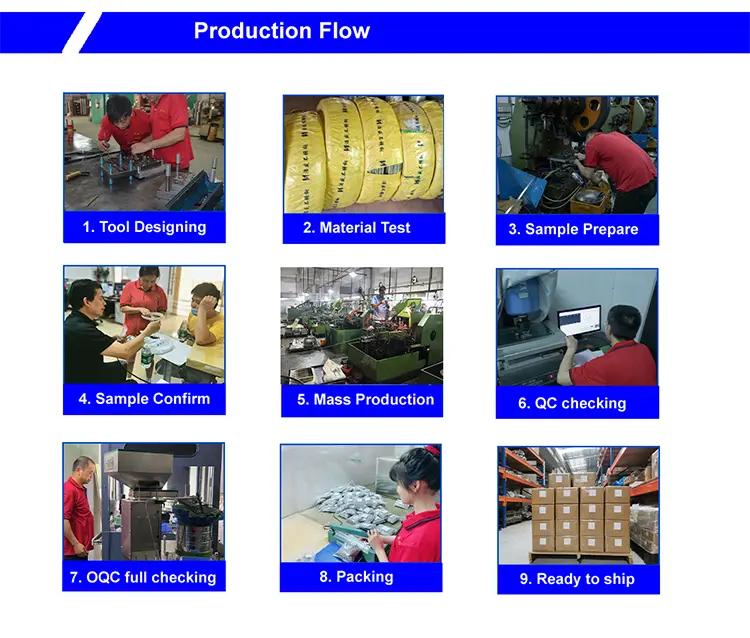

Unser Kaltstauchprozess in der Reihenfolge:

• Drahtziehen – Rohmaterialdraht wird auf den exakten Schaftdurchmesser gezogen. Toleranz: ±0,02 mm.
• Abschneiden – Der Draht wird auf die genaue Rohlingslänge zugeschnitten.
• Erster Schlag – Der Rohling wird quadriert und für den nächsten Schritt zentriert.
• Zweiter Schlag – Eine Hartmetallmatrize formt den runden Kopf. Immer die gleiche Kuppel.
• Dritter Schlag – Ein Schlag erzeugt den halbhohlen Hohlraum in 45–55 % Tiefe.
• Beschneiden – Grate an der Kopfkante werden entfernt.
• Trommeln – Mikrograte werden eliminiert.
• Galvanisieren oder Beschichten – Intern oder von zertifizierten Partnern angewendet.

Was wir überprüfen und warum:

Jede Nietencharge wird nach diesem System hergestellt. Kein Rätselraten. Keine Abweichung.

Eine Niete, acht Kontrollen – unsere Qualitätssicherung

• Prüfung des Rohmaterialdurchmessers – Lasermikrometer, ±0,02 mm
• Prüfung der Rohmaterialhärte – Rockwell-Tester
• Prüfung des Erscheinungsbilds des ersten Artikels – 20-fache Vergrößerung auf Mängel
• Maßkontrolle des ersten Artikels – Überprüfung mit einem optischen Komparator
• In-Prozess-Kontrollen – 5 Nieten alle 500 Stück
• Testeinstellung – Alle 2.000 Stück, in Probenmaterial eingesetzt
• Salzsprühtest (falls erforderlich) – ASTM B117
• Abschließende Ausgangskontrolle – optische Sortierung + manuelle AQL-Verifizierung

Wo sie verwendet werden

Halbrohrnieten mit rundem Kopf sind die vielseitigste Nietkopfart:

• Gepäck und Koffer – Griffbefestigungen, Eckenschutz, Schlossmontage, Scharnierstifte
• Automobil – Bremsbeläge, Kupplungsbeläge, Innenverkleidung, Karosserieteile, Sitzbaugruppen
• Möbel – Scharnierbaugruppen, Rahmenverbindungen, Stuhlkomponenten, Schubladenführungen
• Fördersysteme – Bandspleißen, Halterungsbefestigung, Stützbaugruppen
• Lederwaren – Gürtellöcher, Taschenbeschläge, Ziernieten
• Industrieausrüstung – Maschinenschutz, Bedienfelder, Namensschildbefestigung
• Bauwesen – Leichte strukturelle Verbindungen, Metallrahmen, architektonische Beschläge
• Luft- und Raumfahrt – Innenverkleidung, Plattenbaugruppen, nichtstrukturelle Komponenten
• Elektronik – Komponentenmontage, Gehäusemontage, Kühlkörperbefestigung

Unsere Zertifizierungen und Auszeichnungen

Nuote Metals behauptet:

• ISO 9001:2015 – Qualitätsmanagementsystem
• RoHS-Konformität – Verifiziert durch Tests Dritter
• REACH-Konformität – SVHC-Erklärung aktuell
• SGS-Testberichte – Auf Anfrage für bestimmte Chargen erhältlich

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einem Halbrundkopfniet und einem Vollrundkopfniet?

A: Der grundlegende Unterschied ist der Hohlraum im Schwanz. Ein Halbhohlniet hat an der Spitze einen flachen Hohlraum, der nur 25–30 % der Kraft erfordert, die für einen Vollniet mit demselben Durchmesser erforderlich ist. Dies ermöglicht eine schnellere Installation und schont die umliegenden Materialien. Vollnieten bieten eine etwas höhere Scherfestigkeit (Halbrohrnieten behalten 80–90 % der Vollnietfestigkeit), erfordern jedoch schwere Ausrüstung und mehr Zeit. Für die meisten Industrie-, Automobil-, Möbel- und Gepäckanwendungen – einschließlich des oben genannten Gepäckkoffers – bieten Halbrohrnieten mehr als genug Festigkeit und sorgen gleichzeitig für eine effiziente Produktion.

F2: Welche Materialien stehen für diese Art von Nieten zur Verfügung?

A: Wir fertigen Halbrundnieten mit Rundkopf in vier Materialfamilien:

• Kohlenstoffarmer Stahl – Stärkster, kostengünstigster, mit Zink- oder Nickelbeschichtung
• Edelstahl (304/316) – Dauerhafte Korrosionsbeständigkeit für den Marine- und Außenbereich
• Messing (C2680) – Elektrische Leitfähigkeit, klassische Goldoptik
• Aluminium (5052/5056) – Leichtestes, nicht magnetisches Material für gewichtskritische Anwendungen

Wir führen alle vier Materialien in den gängigen Schaftdurchmessern.

F3: Wie wähle ich die richtige Zylinderlänge für einen Halbrundniet mit Rundkopf aus?

A: Wählen Sie eine Lauflänge, die etwa 1,5–2,0 mm länger ist als Ihre gesamte Materialstapeldicke. Wenn Sie beispielsweise zwei 2-mm-Stahlbleche (insgesamt 4 mm) verbinden, wählen Sie eine Lauflänge von 5,5–6,0 mm. Diese zusätzliche Länge bietet genügend Material, damit das Hohlprofil nach außen rollen und eine sichere Klammer bilden kann, ohne durchzuschlagen. Wenn der Lauf zu kurz ist, ist der Clinch schwach. Zu lang, und der Lauf könnte zerknittern. Senden Sie uns die Dicke Ihres Materialstapels und wir empfehlen Ihnen die genaue Lauflänge.

Sie sind sich nicht sicher, welcher Rundkopfniet für Ihre Anwendung geeignet ist?

Jede Branche hat unterschiedliche Anforderungen. Gepäck braucht Schlagfestigkeit. Förderer benötigen Vibrationsfestigkeit. Lederwaren brauchen ein sauberes Finish.

Für alle haben wir Rundkopfnieten gebaut.

Wenn Sie sich bezüglich Schaftdurchmesser, Lauflänge oder Material nicht sicher sind, senden Sie uns ein Foto Ihrer Baugruppe oder eine Zeichnung. Wir empfehlen Ihnen die genaue Spezifikation.

Für technische Beratung berechnen wir keine Gebühren. Es ist Teil unserer Arbeit.
