Halbhohlnieten

Du kennst dieses flaue Gefühl. Die Presse wird heruntergelassen, die Niete gesetzt – und Sie hören ein Knacken. Oder schlimmer noch, Sie hören nichts, aber drei Monate später kommt es wieder zu einem Feldausfall. Das Teil ist durchgekommen. Die Verbindung hat sich gelöst. Der Kunde ist unzufrieden.

Hier ist die Sache: Meistens ist es nicht deine Schuld. Sie verwenden das richtige Material. Ihre Presse ist kalibriert. Auf dem Papier sieht das Design solide aus. Warum also?Halbhohlnieten– manchmal auch Halbrohr-, Halbrohr- oder Hohlnieten genannt – scheitern immer wieder in der Produktion?

Lassen Sie mich Ihnen erklären, was wir gelernt haben, nachdem wir bei Nuote Metals Millionen davon hergestellt haben. Nicht aus einem Katalog. Von echten Kunden, die mit den gleichen Problemen wie Sie zu uns kamen.

Die 70 %-Regel (und warum sie alles verändert)

Ein Vollniet benötigt etwa 3,5 Tonnen Kraft, um einen 5-mm-Schaft zu setzen. Eine Halbhohlniete? Etwa 1,0–1,2 Tonnen. Das sind 70 % weniger Kraftaufwand.

Was bedeutet das konkret für Ihre Produktionslinie?

• Weniger Belastung für Ihre Werkzeuge– Ihre Presse hält länger und Sie müssen die Matrizen nicht so oft austauschen.
• Weniger Belastung für Ihre Materialien– Wenn Sie mit dünnen Metallen, Kunststoffen oder empfindlichen Baugruppen arbeiten, macht diese Reduzierung um 70 % den Unterschied zwischen einer sauberen Verbindung und einem gerissenen Teil aus.
• Schnellere Zyklen– Leichtere Pressen arbeiten schneller. Bei einer Stückzahl von 50.000 Teilen summiert sich die Zeit pro Niet schnell.

Aber hier ist der Haken: Der Hohlraum muss stimmen. Zu flach, und du kämpfst immer noch gegen starke Kräfte. Zu tief und der Clinch ist schwach. Bei Nuote Metals halten wir die Hohlraumtiefe bei 45–55 % der Lauflänge – dem optimalen Punkt, an dem die Hohlwand sauber rollt, ohne zu reißen.

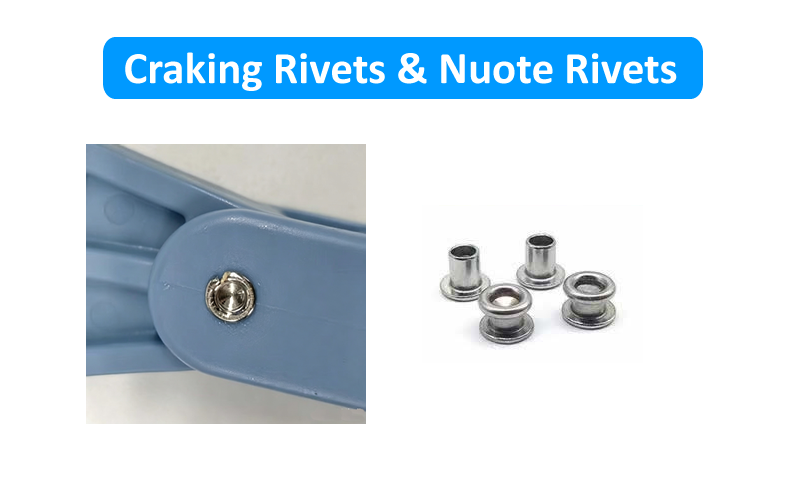

Die häufigste Frage, die wir bekommen: „Warum knacken meine Nieten?“

Das hören wir mindestens zweimal pro Woche. Ein Kunde ruft frustriert an, weil seine Nieten beim Setzen platzen. Das haben wir herausgefunden:

Problem Nr. 1: Das Material ist für die Anwendung falsch.

Edelstahl härtet schnell aus. Es ist stark, aber es verzeiht nicht. Wenn Sie Edelstahl mit hohem Druck in ein enges Loch einsetzen, verhärtet sich das Metall, bevor es rollen kann – und es bricht. Der Wechsel zu kohlenstoffarmem Stahl oder Messing löst das Problem oft sofort. Sie sind duktiler und wehren sich nicht auf die gleiche Weise.

Problem Nr. 2: Die Hohlraumtiefe ist zu groß.

Wenn der Hohlraum mehr als 55 % der Lauflänge ausmacht, ist die verbleibende Wand zu dünn, um den Rollvorgang zu unterstützen. Das Metall faltet sich, anstatt zu rollen. Wir messen die Kavitätstiefe bei jedem ersten Artikel und können sie auf 45–50 % anpassen, wenn Ihre Anwendung dies erfordert.

Problem Nr. 3: Die Einstellkraft ist zu hoch.

Sie verwenden ein halbhohles Design, setzen es aber so ein, als wäre es massiv. Massive Nieten brauchen Kraft. Diese erfordern Fingerspitzengefühl. Wenn Ihre Presse zu hoch eingestellt ist, reißt die Hohlwand. Wir empfehlen, die Kraft um 30 % zu reduzieren, wenn Sie von massiv zu halbhohl wechseln – und dann von dort aus anzupassen.

Problem Nr. 4: Die Lauflänge ist zu kurz.

Dieser kommt überraschend häufig vor. Die Lauflänge sollte 1,5–2,0 mm länger sein als die Gesamtdicke Ihres Materialstapels. Wenn es zu kurz ist, erreicht das Hohlprofil seinen Boden, bevor sich die Klammer bildet, und es entsteht eine schwache Verbindung. Schicken Sie uns Ihren Materialstapel und wir empfehlen Ihnen die genaue Länge.

Ein echtes Exemplar: 250.000 Nieten, keine Risse

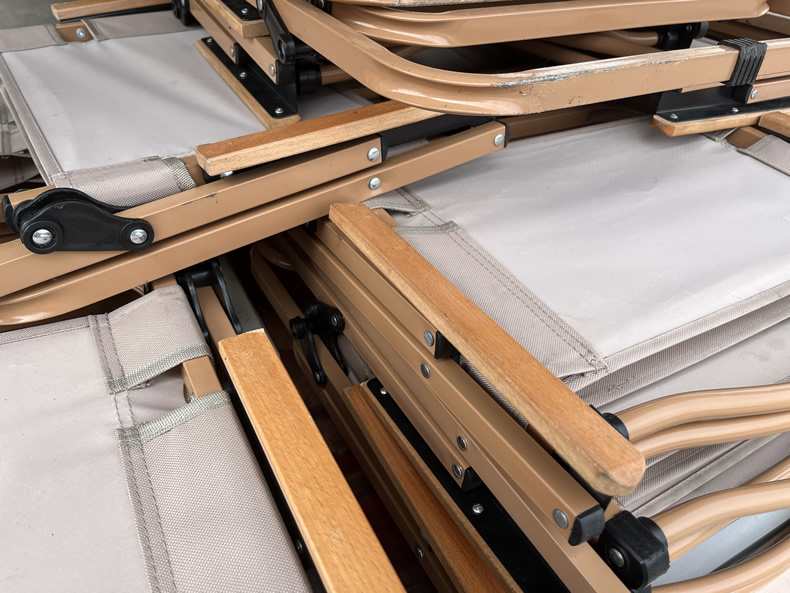

Wir haben letztes Jahr mit einem Möbelhersteller zusammengearbeitet. Sie stellten Klappstühle her und verwendeten Vollnieten für die Scherenscharniere. Die Ausschussquote lag bei 6–7 %. Die massiven Nieten ließen die Nylonbuchsen reißen. Sie brauchten eine Lösung, mit der sie ihre Produktionsgeschwindigkeit beibehalten konnten, ohne Teile wegzuwerfen.

Wir haben Halbhohlnieten aus verzinktem Stahl geliefert – 4,0-mm-Schaft, 7,0-mm-Rundkopf, 10,0-mm-Zylinderlänge. Die Setzkraft der Kavität wurde von 3,5 Tonnen auf 1,0 Tonnen gesenkt. Die Risse hörten auf. Vollständig.

Sie testeten 1.000 Teile an 500 Stühlen, führten 50.000 Einstellzyklen durch und hatten keinerlei Ausfälle. Mittlerweile bestellen sie jährlich 250.000 Halbhohlnieten bei Nuote Metals, und ihre Ausschussrate liegt unter 0,3 %.

Noch eine: 300.000 Nieten für Aluminium-Gepäckträger

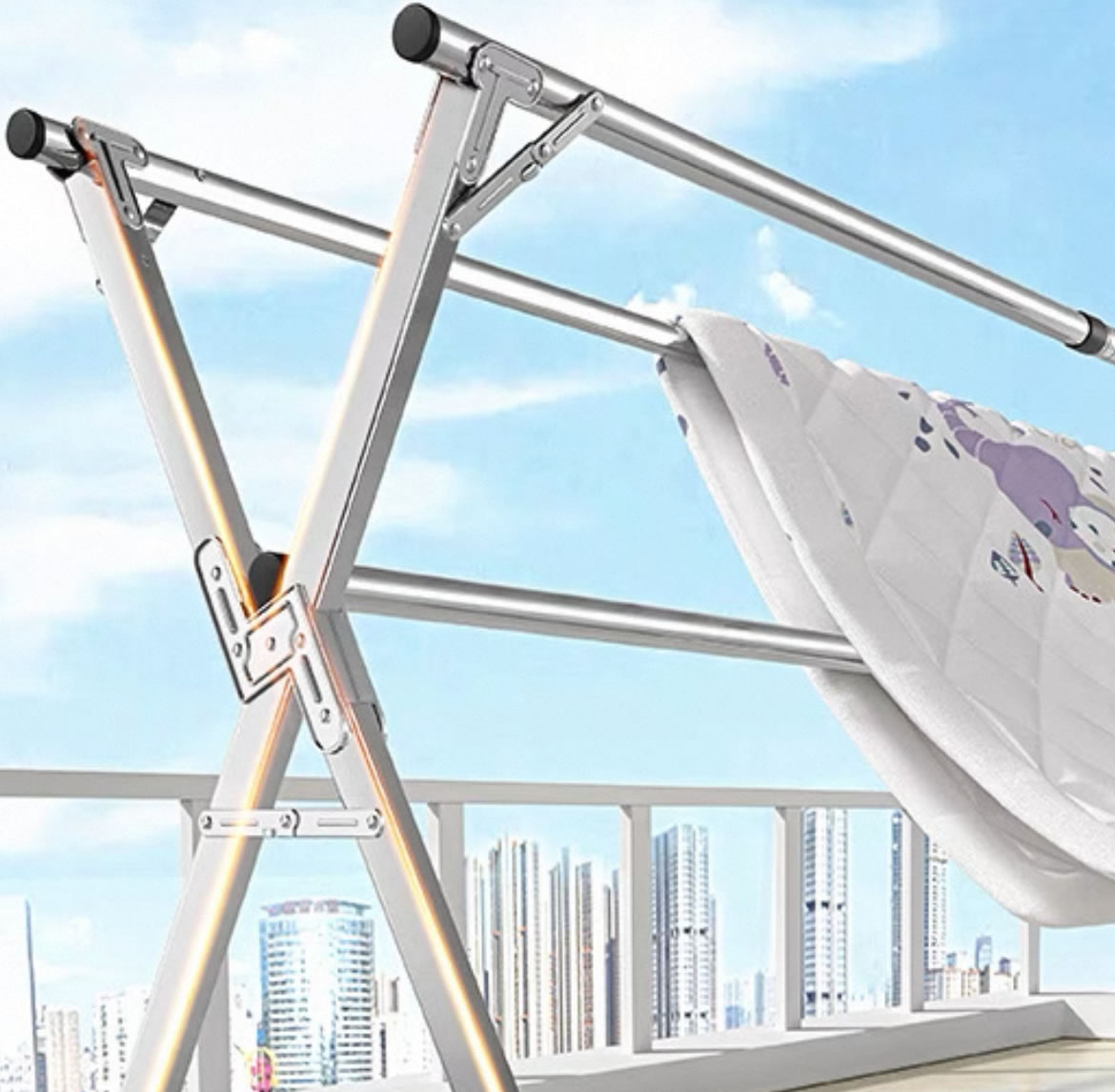

Ein Hersteller von Wäscheständern aus Aluminium hatte ein anderes Problem. Ihre Nieten aus massivem Aluminium funktionierten – aber das Fließband war langsam. Eine hohe Setzkraft erforderte eine sorgfältige Einrichtung der Presse, und jede Fehlausrichtung führte zu einer Verformung des dünnen Schlauchs.

Wir haben ihnen Halbhohlnieten aus Aluminium gegeben: 4,0 mm Schaft, 7,0 mm Rundkopf, 10,0 mm Lauflänge. Schlichtes Finish. Nichts Besonderes.

Die Setzkraft sank um 60 %. Die Verzerrung verschwand. Die Montagegeschwindigkeit stieg um 35 %. Sie testeten 1.000 Nieten an 500 Gestellen, führten 10.000 Faltzyklen mit einer Last von 15 kg durch und hatten keine Lockerung. Mittlerweile bestellen sie 300.000 Stück im Jahr bei uns.

Was wir tatsächlich herstellen

Halbhohlnieten von Nuote Metals gibt es in:

• Schaftdurchmesser:1,5 mm bis 8,0 mm
• Materialien: Kohlenstoffarmer Stahl, Edelstahl (304/316), Messing (C2680), Kupfer (C11000), Aluminium (5052/5056)

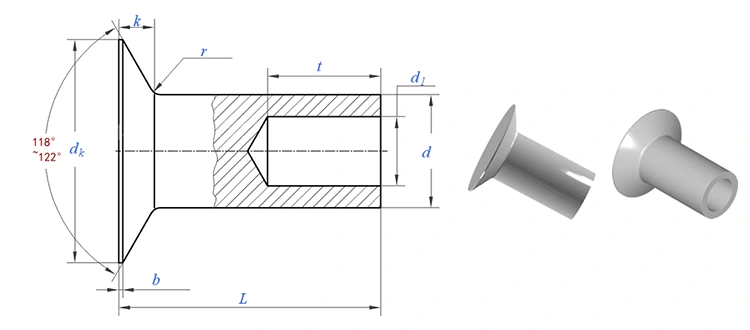

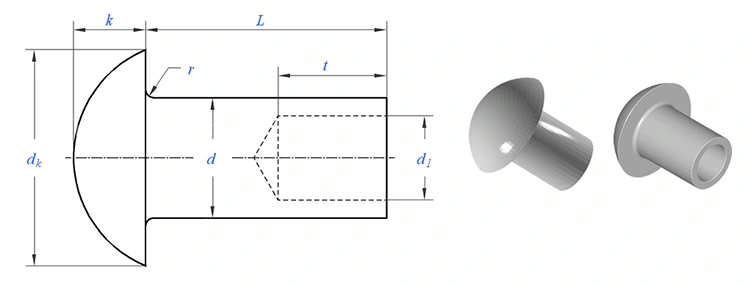

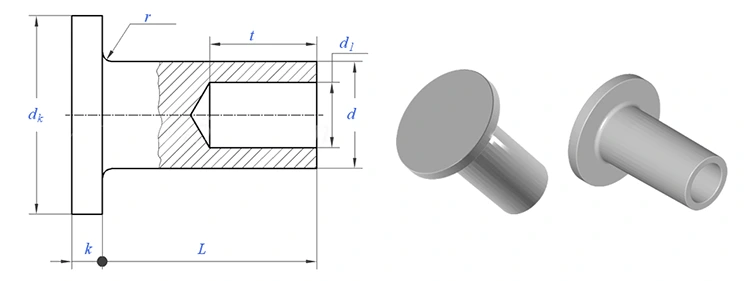

• Kopfformen:Rund, flach, oval, Fachwerk, Pfanne, Universal, Pilz, versenkt
• Ausführungen:Verzinkt, brüniert, passiviert, lackiert, vernickelt, antikisiert, eloxiert, blank

Alle kundenspezifischen Längen. Nichts von der Stange. Denn jede Anwendung ist anders.

Der Prozess: Was wir prüfen und warum

Wir führen keine stichprobenartigen Chargentests durch. Jede Charge durchläuft Folgendes:

• Eingehender Draht – Durchmesser und Härte vor der Produktion überprüft. Spektrometer überprüft Materialzusammensetzung. Wenn die Spule nicht den Spezifikationen entspricht, lehnen wir sie ab, bevor sie in die Presse gelangt.
• Erster Artikel – 10 Nieten, gemessen mit einem optischen Komparator. Alle Abmessungen überprüft – Schaft, Kopf, Lauflänge, Hohlraumtiefe.
• In Bearbeitung – 5 Nieten alle 500 Stück. Kritische Abmessungen werden mit digitalen Messschiebern überprüft. Jede Drift stoppt die Presse.
• Abbindetest – Alle 2.000 Teile setzen wir 3 Stück in eine Probe Ihres tatsächlichen Materials ein. Wir prüfen den Clinch auf Symmetrie, Dichtheit und Risse.
• Endsortierung – 100 % optische Kontrolle. AQL-Probe manuell verifiziert.

Die von uns eingehaltenen Toleranzen:

Was Sie erhalten, wenn Sie bestellen

Wenn Ihre Nieten eintreffen, erhalten Sie eine vollständige Aufzeichnung:

• Materialzertifikat – Chemische Zusammensetzung und Zugeigenschaften der Originalspule. Rückführbar auf die Hitzezahl.
• Prüfblatt – Tatsächliche Maße von 10 Nieten aus Ihrer Charge. Nicht „innerhalb der Toleranz“ – die tatsächlichen Zahlen.
• Finish-Zertifikat – Überzugsdicke durch RFA überprüft (falls zutreffend).
• Konformitätsdokument – ​​Von unserem QA-Manager unterzeichnet, mit einer eindeutigen Chargennummer.

Wir bewahren Kopien fünf Jahre lang auf. Du solltest auch deines behalten.

Drei Fragen, die uns tatsächlich gestellt werden

F: „Was ist der Unterschied zwischen halbhohl und halbröhrenförmig?“

A: Nichts. Es handelt sich um das gleiche Produkt. Zwei Namen für dasselbe Befestigungselement – ​​eine Niete mit einer flachen Aussparung am Ende. Manche Branchen verwenden einen Begriff, andere einen anderen. Wir machen beides.

F: „Kann ich diese im Freien verwenden?“

A: Ja, mit dem richtigen Finish. Für Außenanwendungen empfehlen wir:

• Halbhohlnieten aus Edelstahl (304 oder 316) mit passivierter Oberfläche für dauerhafte Korrosionsbeständigkeit
• Verzinkter Stahl mit gelber Chromatierung für 96 Stunden Salzsprühnebelbeständigkeit
• Aluminium mit eloxierter Oberfläche für leichte Outdoor-Montagen

F: „Wie wähle ich die richtige Lauflänge aus?“

A: Lauflänge = Dicke Ihres Materialstapels + 1,5–2,0 mm. Wenn Sie zwei 2-mm-Platten (insgesamt 4 mm) verbinden, wählen Sie eine Lauflänge von 5,5–6,0 mm. Zu kurz und der Clinch ist schwach. Zu lang, und der Lauf zerknittert. Schicken Sie uns Ihren Materialstapel und wir empfehlen Ihnen die genaue Länge.

Nuote Metals – Dongguan, China. ISO 9001:2015 zertifiziert. Kostenlose Muster verfügbar. Kontaktieren Sie uns mit Ihren Spezifikationen – wir antworten Ihnen innerhalb von 24 Stunden mit Werkzeugkosten (falls vorhanden), Stückpreis und Lieferzeit.
