Hohlnieten aus Edelstahl

Hohlnieten aus Edelstahlsind vollständig hohle Befestigungselemente, die die kraftarme Installation einer Hohlwelle mit der dauerhaften Korrosionsbeständigkeit von Edelstahl kombinieren. Im Gegensatz zu Hohlnieten aus Kohlenstoffstahl, die zum Schutz vor Rost plattiert werden müssen, sind sie von Natur aus korrosionsbeständig – die Chromoxidschicht ist selbstheilend. Sie sind die erste Wahl für Außen-, Schiffs-, Lebensmittel- und medizinische Anwendungen, bei denen Rost keine Option ist.

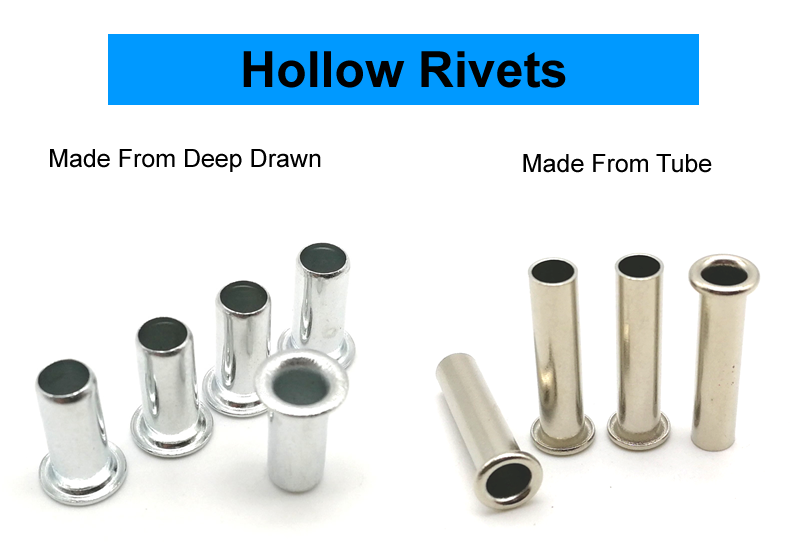

Wir bieten zwei Fertigungswege für Hohlnieten aus Edelstahl an:

Rohrschneiden + Rohrvortrieb– Wir beginnen mit einem Rohrmaterial aus rostfreiem Stahl, schneiden es auf Länge und formen den Kopf an einem Ende. Kostengünstig für größere Durchmesser und dickere Wände, mit kürzeren Werkzeugvorlaufzeiten.

Tiefziehen aus Blech– Wir beginnen mit einem Edelstahlblech und formen die Niete durch schrittweises Ziehen. Erzeugt eine nahtlose, einteilige Konstruktion mit gleichmäßiger Wandstärke und einer glatten Innenbohrung, ideal für dünnere Wände und engere Toleranzen.

Wir überprüfen Ihre Zeichnung und empfehlen Ihnen in der Angebotsphase die optimale Fertigungsroute.

Edelstahl 304 vs. Edelstahl 316 – Welche Sorte benötigen Sie?

Wählen Sie 304für allgemeine Außenanwendungen, Lebensmittelverarbeitungsgeräte und Industrieanlagen, bei denen die Salzbelastung begrenzt ist.

Wählen Sie 316für Meeresumgebungen, Küstenanlagen, Chemieanlagen und alle Anwendungen, bei denen Chloride oder Säuren vorhanden sind.

Rohrschneiden vs. Tiefziehen – welches Verfahren ist das richtige für Sie?

Wenn Sie unsicher sind, welches Verfahren für Ihre Anwendung das Richtige ist, senden Sie uns Ihre Zeichnung. Wir prüfen und empfehlen die optimale Methode – kostenlos.

Passivierung – Warum sie für Hohlnieten aus Edelstahl wichtig ist

Edelstahl rostet nicht – aber während der Herstellung können mikroskopisch kleine Partikel freien Eisens von den Werkzeugen auf die Oberfläche übertragen werden. Diese Partikel können rosten und rote Flecken auf Ihrem Produkt hinterlassen – auch wenn die Niete selbst rostfrei ist.

Durch die Passivierung werden diese freien Eisenpartikel entfernt und die echte korrosionsbeständige Oberfläche wiederhergestellt. Ohne sie können Ihre „rostfreien“ Nieten immer noch Rostflecken aufweisen.

Wir bieten bei jeder Charge von Edelstahlkomponenten standardmäßig eine Passivierung ohne Aufpreis an.

Eine reale Anwendung – Montage von Ausstellungsständen im Freien

Ein Hersteller von Verkaufsständern für den Außenbereich benötigte ein korrosionsbeständiges Befestigungselement für die Montage von pulverbeschichteten Stahlrahmen. Die Stände wurden das ganze Jahr über im Freien genutzt – Regen, Luftfeuchtigkeit und Temperaturschwankungen waren konstant. Die bisherigen Hohlnieten aus verzinktem Kohlenstoffstahl zeigten nach einer Saison Rost. Der Kunde benötigte ein Befestigungselement, das nicht rostet und zum sauberen Erscheinungsbild des Displays passt.

Wir haben Hohlnieten aus Edelstahl 304 geliefert – 4,0-mm-Schaft, 7,5-mm-Rundkopf, 6,0-mm-Zylinderlänge, passivierte Oberfläche. Der Edelstahl 304 bot eine Salznebelbeständigkeit von 200–500 Stunden – mehr als genug für Ausstellungen im Freien. Die passivierte Oberfläche passte zu den pulverbeschichteten Rahmen. Das hohle Design weitet sich mit minimalem Kraftaufwand auf – keine Verformung des dünnen Rahmenmaterials. Der Kunde testete 500 Nieten an 100 Ständen. Nach 18 Monaten im Freien, kein Rost, keine Ausfälle. Mittlerweile bestellen sie unsere Hohlnieten in Losgrößen von 150.000 Stück pro Jahr.

Wie wir Hohlnieten herstellen – zwei Wege

Route 1: Rohrschneiden + Überschrift

1. Beschaffung von Rohrbeständen – Zertifizierte Rohre aus Edelstahl 304 oder 316 von zugelassenen Fabriken. Jede Charge wird mit einem Werkstestzertifikat und einer Chargennummer geliefert.

2. Materialeingangskontrolle – Rohrbestand auf Außendurchmesser (±0,02 mm), Wandstärke und Materialzusammensetzung überprüft (Spektrometer).

3. Rohrschneiden – Das Rohr wird auf die präzise Rohlingslänge geschnitten.

4. Stauchen – Der geschnittene Rohrrohling wird in eine Stauchpresse gelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf.

5. Beschneiden – Grate an der Kopfkante werden entfernt.

6. Trommeln – Mikrograte werden beseitigt.

7. Passivierung – Entfernt freie Eisenpartikel und stellt die Chromoxidschicht wieder her. Im Preis inbegriffen, ohne Aufpreis.

8. Endkontrolle – 100 % optische Sortierung. AQL-Probe manuell überprüft.

Weg 2: Tiefziehen vom Blech

1. Beschaffung von Blechbeständen – Zertifiziertes Edelstahlblech von zugelassenen Walzwerken.

2. Eingangsprüfung des Materials – Prüfung des Blechbestands auf Dicke und Materialzusammensetzung.

3. Progressives Tiefziehen – Das Blech wird einer Transferpresse mit einer progressiven Mehrstationenmatrize zugeführt. In einem einzigen fortlaufenden Vorgang schneidet die Matrize eine Scheibe aus, zieht sie in einen Becher, vertieft sie auf die endgültige Lauflänge und durchsticht den Boden, um die Hohlbohrung zu erzeugen.

4. Bördeln – Der Flansch wird flach und parallel geprägt.

5. Trommeln – Mikrograte werden beseitigt.

6. Passivierung – Wird standardmäßig angewendet.

7. Endkontrolle – 100 % optische Sortierung. AQL-Probe manuell überprüft.

Probenvorlaufzeit: 5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

Präzisionsprüfgeräte – Qualitätssicherung bei jedem Schritt

Um sicherzustellen, dass jede Charge von Hohlnieten aus Edelstahl Ihren Spezifikationen entspricht, verfügen wir über ein umfassendes Sortiment an kalibrierten Prüfgeräten:

Lasermikrometer– Berührungslose Hochgeschwindigkeitsmessung von Schaftdurchmesser, Außendurchmesser und Wandstärke mit einer Genauigkeit von ±0,02 mm.

Optischer Komparator (Profilprojektor)– Visuelle Prüfung des Kopfprofils, des Flanschdurchmessers, des Kantenradius und der Gesamtform anhand der Master-Overlay-Vorlagen.

2,5D-Bildmesssystem– Automatisierte Messung von Innendurchmesser, Flanschkonzentrizität, Zylinderlänge und Oberflächenebenheit mit hoher Präzision.

Spektrometer– Überprüfung der Materialzusammensetzung für Edelstahlsorten 304 und 316, um sicherzustellen, dass jede Charge der zertifizierten Materialspezifikation entspricht.

Rockwell-Härteprüfer– Überprüfung der Rohmaterial- und Endprodukthärte zur Bestätigung gleichbleibender Materialeigenschaften.

Salzsprühtestkammer– Korrosionsbeständigkeitstests gemäß ASTM B117-Standards zur Validierung der Passivierungswirksamkeit und der Sortenleistung.

RFA-Dickenmessgerät– Zerstörungsfreie Überprüfung der Konsistenz der Passivierungsschicht und der Oberflächenqualität.

Alle Geräte werden jährlich von akkreditierten Drittlaboren kalibriert. Die Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt.

Arbeiten mit Kunden weltweit

Wir arbeiten mit Herstellern in ganz Nordamerika, Europa und Asien zusammen – von Herstellern von Außendisplays über Zulieferer von Schiffsausrüstung bis hin zu Herstellern von Geräten für die Lebensmittelverarbeitung. Die Bilder oben zeigen einige unserer geschätzten Partner, die unsere Anlage besuchen, an kundenspezifischen Projekten zusammenarbeiten und ihre Erfahrungen mit Hohlnieten aus Edelstahl teilen.

Wir sorgen für eine vollständige Rückverfolgbarkeit und Qualitätsdokumentation für jede Charge:

• Materialzertifikate – Werkstestzertifikate, die auf die Originalspule zurückgeführt werden können
• Maßkontrollberichte – Tatsächliche Messungen von jeder Charge
• Passivierungsüberprüfung – ASTM A967-Konformität dokumentiert
• Konformitätszertifikat – Unterzeichnet, Chargenrückverfolgbar

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster von Hohlnieten aus Edelstahl erhalten, bevor ich einen Produktionsauftrag erteile?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird. Wir glauben an das Testen, bevor wir uns verpflichten – wir möchten, dass Sie von dem Produkt überzeugt sind, bevor Sie Produktionsmengen bestellen.

F: „Was ist der Unterschied zwischen SUS304- und 316-Hohlnieten – welche soll ich wählen?“

A: Der Unterschied liegt im Molybdängehalt. 316 enthält 2–3 % Molybdän, was eine hervorragende Beständigkeit gegenüber Chloriden (Salzwasser, Auftausalze, Bleichmittel) bietet. 304 bietet eine hervorragende allgemeine Korrosionsbeständigkeit, kann jedoch bei längerer Einwirkung von Salzwasser Lochfraß bilden. Wählen Sie 304 für den allgemeinen Außeneinsatz – Regen, Sonne, Feuchtigkeit, Lebensmittelkontakt. Wählen Sie 316 für Meeresumgebungen, Küstenanlagen, Chemieanlagen und alle Anwendungen, bei denen Salznebel vorhanden ist. Für das obige Ausstellungsständergehäuse war 304 ausreichend, da die Ständer im Freien verwendet wurden, aber nicht ständig Salzwasser ausgesetzt waren.

F: „Wie kann ich verhindern, dass meine Hohlnieten aus Edelstahl beim Setzen reißen?“

A: Edelstahl härtet schneller aus als Kohlenstoffstahl und ist anfälliger für Risse, wenn die Bedingungen nicht stimmen. Hier sind die wahrscheinlichen Ursachen und Lösungen:

Ursache 1:Setzkraft ist zu hoch. Hohlnieten benötigen nur 15–20 % der Kraft, die für Vollnieten erforderlich ist. Rostfreier Werkstoff härtet unter Druck aus – übermäßige Krafteinwirkung führt zu Rissen, bevor die Wand sich aufweiten kann. Lösung: Setzkraft um 30–40 % reduzieren und erneut testen.

Ursache 2:Die Lauflänge ist zu kurz. Wenn der Lauf nicht 1,0–1,5 mm über Ihre Materialstärke hinausragt, erreicht das Hohlprofil seinen Boden und bricht. Lösung: Messen Sie Ihre gesamte Stapeldicke – wir passen die Lauflänge bei Ihrer nächsten Bestellung an.

Ursache 3:Kaltverfestigung durch vorherige Umformung. Edelstahl härtet schnell aus. Wenn Ihre Pressgeschwindigkeit zu hoch ist oder das Werkzeug abgenutzt ist, härtet das Metall aus, bevor es aufplatzen kann. Lösung: Speziell für Hohlnieten aus Edelstahl verwenden wir polierte Hartmetallmatrizen und kontrollierte Bördelgeschwindigkeiten.

Ursache 4:Lochgröße ist zu eng. Wenn das Loch zu klein ist, wird der Lauf übermäßig komprimiert. Lösung: Lochgröße auf Schaftdurchmesser + 0,15–0,20 mm vergrößern.

Wenn keine dieser Maßnahmen das Problem löst, senden Sie uns eine Probe Ihrer gerissenen Nieten und Ihres Materialstapels. Wir analysieren den Fehler und empfehlen eine konkrete Lösung – kostenlos.
