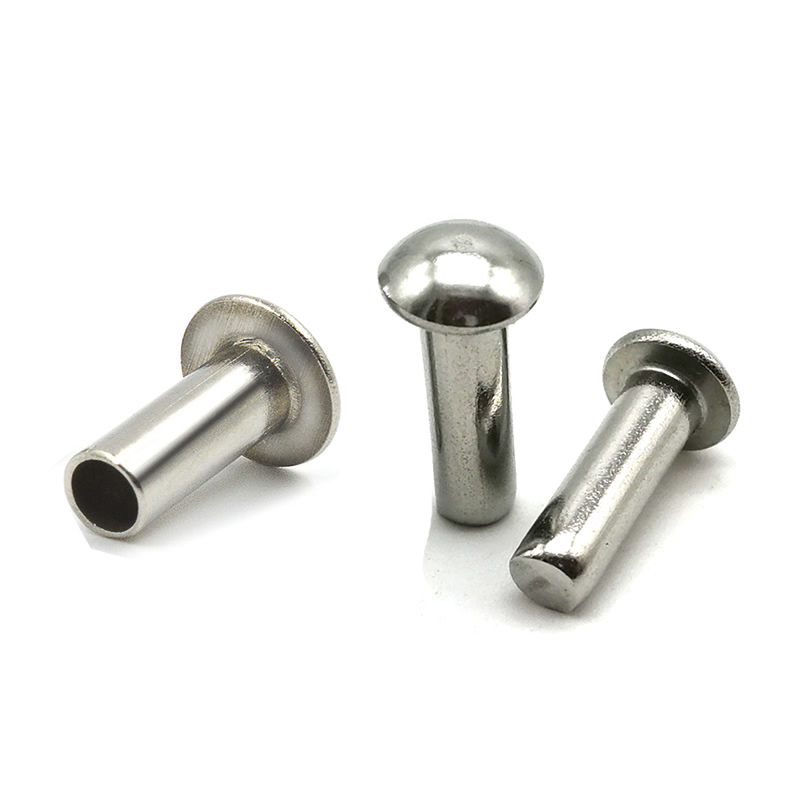

Flachkopfnieten aus Edelstahl

Wenn sich ein Designer für einen Flachkopfniet entscheidet, wählt er nicht nur ein Befestigungselement aus. Sie geben ein Statement ab: Diese Verbindung ist gewollt, dieses Bauteil ist fertig und die Person, die es zusammengebaut hat, hat sich um sein Aussehen gekümmert.

Flachkopfnieten aus Edelstahl nehmen diese Designaussage auf und machen sie dauerhaft. Die gerade Seitenwand – das charakteristische Merkmal des Pan Head – schafft eine klare visuelle Linie, die bei runden Köpfen fehlt. Der Edelstahlkörper sorgt dafür, dass die Niete auch in zehn Jahren noch genauso aussieht wie heute. Kein Rost. Kein Anlaufen. Keine Beschichtung, die sich abnutzen könnte.

Wenn Sie sichtbare Befestigungselemente für Geräte spezifizieren, die von Kunden gesehen, von Aufsichtsbehörden geprüft oder rauen Umgebungen ausgesetzt werden, sind Edelstahl-Flachkopfnieten das Befestigungselement, das der Qualität aller umliegenden Geräte entspricht.

Die Pan-Head-Unterscheidung – Warum die gerade Wand wichtig ist

Auf den ersten Blick ähnelt ein Flachkopf einem Rundkopf. Aber die gerade Seitenwand verändert alles.

Die gerade Wand ist ein optisches Signal. Es verrät dem Betrachter, dass der Verschluss bewusst gewählt wurde. Aus diesem Grund spezifizieren Premium-Gerätehersteller – in der Lebensmittelverarbeitung, medizinischen Geräten, Schiffsbeschlägen und architektonischen Metallarbeiten – Flachkopfnieten für sichtbare Baugruppen.

Warum Edelstahl für Flachkopfnieten

Flachkopfnieten werden oft dort eingesetzt, wo es auf das Aussehen ankommt. Aussehen und Korrosion sind natürliche Feinde. Eine Flachkopfniete, die rostet oder Flecken hinterlässt, verfehlt den Zweck, sich überhaupt dafür zu entscheiden.

Wählen Sie 304für Lebensmittelverarbeitungsgeräte, Großküchen und den allgemeinen Außenbereich.Wählen Sie 316für Meeresumgebungen, Küsteninstallationen und Anwendungen mit Salznebel oder Chemikalien.

Eine reale Anwendung – die Unterbringung gewerblicher Küchengeräte

Ein Hersteller von gewerblichen Geschirrspülern und Essenszubereitungstischen benötigte sichtbare Befestigungselemente am Außengehäuse. Die Ausrüstung wird in Spitzenrestaurants installiert und regelmäßig überprüft – die Befestigungselemente mussten sauber, professionell und zielgerichtet aussehen. Die Umgebung ist nass, heiß und chemisch aggressiv. Die bisherigen Rundkopfnieten sahen zu industriell aus. Verzinkter Stahl, verrostet.

Wir haben Flachkopf-Halbhohlnieten aus Edelstahl 304 geliefert – 4,0-mm-Schaft, 8,0-mm-Kopf, 8,0-mm-Zylinderlänge, passivierte Oberfläche. Die gerade Seitenwand mit Linsenkopf verleiht dem Gehäuse ein sauberes, vollendetes Aussehen. Der Edelstahl 304 war beständig gegen Feuchtigkeit und Reinigungschemikalien. Der halbrohrförmige Hohlraum reduziert die Setzkraft von 3,5 Tonnen auf 1,0 Tonnen – keine Verformung der dünnen Platten. Der Kunde testete 500 Nieten an 100 Einheiten. Nach 18 Monaten gewerblicher Küchennutzung kein Rost, keine Ablösung. Mittlerweile bestellen sie Edelstahl-Flachkopfnieten in Chargen von 200.000 Stück pro Jahr.

Über Nuote Metals – Unternehmen und Nietenproduktion

Wir sind ein in Dongguan ansässiger Hersteller von Verbindungselementen mit über einem Jahrzehnt Erfahrung im Kaltstauchen von Edelstahl. Unsere Anlage verfügt über 45 Kaltstauchmaschinen, mit denen Nieten mit einem Durchmesser von 0,8 mm bis 10 mm hergestellt werden können, sowohl in Voll- als auch in Halbrohrausführung. Wir halten Toleranzen von ±0,05 mm bei Standardabmessungen ein und haben über 3.000 Größen auf Lager, um eine schnelle Bemusterung und Produktion zu ermöglichen.

Wir versenden an Hersteller in ganz Nordamerika, Europa, Asien und darüber hinaus.

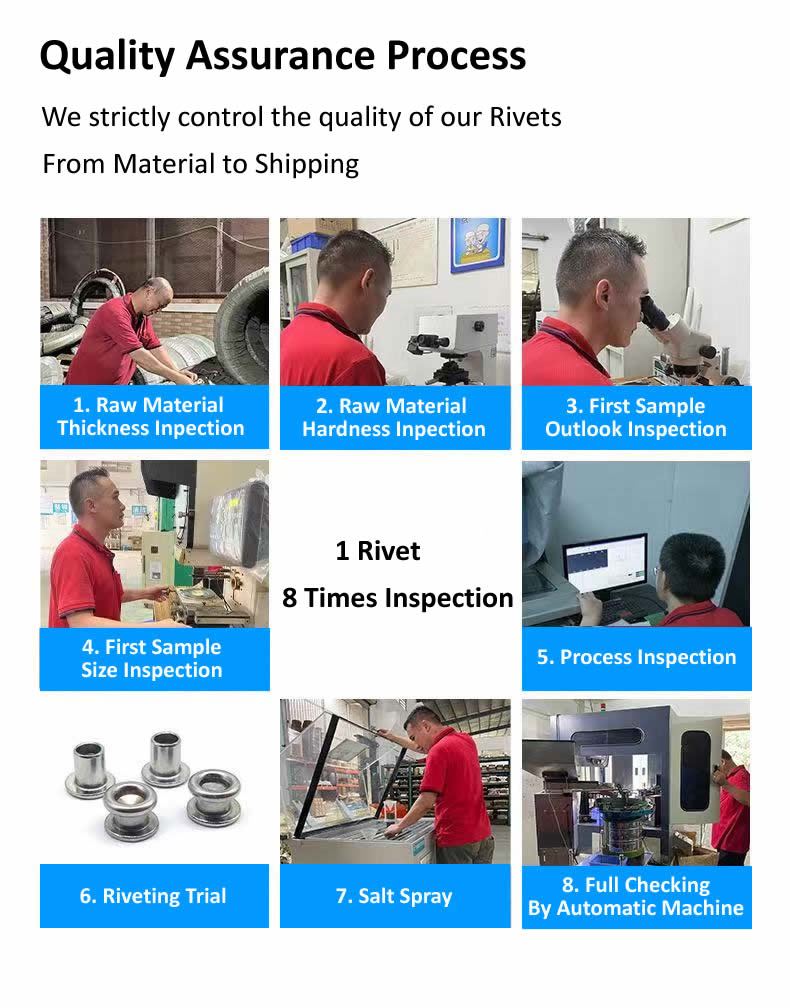

Eine Niete, acht Kontrollen – So stellen wir Qualität sicher

Wir verlassen uns nicht auf Zufallsstichproben. Jede Charge Flachkopfnieten aus Edelstahl durchläuft acht separate Qualitätstore, bevor sie unser Werk verlässt. Das Prinzip ist einfach: Früh messen, oft messen und niemals Annahmen treffen.

Prüfung des Rohmaterialdurchmessers– Der eingehende Edelstahldraht wird mit einem Lasermikrometer gemessen. Durchmessertoleranz: ±0,02 mm. Jede Spule außerhalb dieses Bereichs wird aussortiert, bevor sie unsere Header berührt.

Prüfung der Rohmaterialhärte– Von jeder Spule wird eine Probe auf einem Rockwell-Härteprüfgerät getestet. Für Edelstahl benötigen wir HRB 80–95. Zu weich, und die Niete verformt sich beim Stanzen. Zu hart, und der Hohlraum kann reißen.

Prüfung des Aussehens des ersten Artikels– Nach der Werkzeugeinrichtung werden die ersten 10 Nieten einer Sichtprüfung unter Vergrößerung unterzogen. Wir suchen nach Rissen, Graten, unebenen Köpfen oder Oberflächenmarkierungen. Jeder sichtbare Defekt stoppt die Presse.

Maßkontrolle des ersten Artikels– Die gleichen 10 Nieten werden auf einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe. Alle müssen vor Produktionsbeginn innerhalb der Zeichnungstoleranzen liegen.

In-Prozess-Kontrollen– Bei der Massenproduktion zieht der Bediener alle 500 Stück 5 Nieten. Die Abmessungen werden mit digitalen Messschiebern und einem Gut/Schlecht-Messgerät für die Hohlraumtiefe überprüft. Jede Abweichung löst eine Werkzeuganpassung aus.

Probesetzen (Probenieten)– Alle 2.000 Teile setzen wir 3 Nieten in eine repräsentative Materialprobe (gleiche Dicke und Art wie Ihre Baugruppe). Der Clinch wird auf Symmetrie und festen Sitz überprüft. Es werden keine losen oder gerissenen Nieten akzeptiert.

Salzsprühtest (falls erforderlich)– Für Außen- oder Schiffsanwendungen senden wir Proben zur Salzsprühnebelprüfung nach ASTM B117 an unser Labor. Güteklasse 304: 200–500 Stunden. Güteklasse 316: 1.000+ Stunden. Mit der Charge wird ein Zertifikat ausgestellt.

Letzte Ausgangskontrolle– Vor dem Verpacken durchläuft jede Niete eine optische Sortiermaschine. Kameras prüfen Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe. Ausschussware wird automatisch ausgeworfen. Anschließend wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) zur manuellen Überprüfung gezogen.

Eine Flachkopfniete aus Edelstahl, die alle acht Schritte übersteht, ist bereit, unser Werk zu verlassen. Wir bewahren Aufzeichnungen über jede Kontrolle fünf Jahre lang auf.

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster zum Testen erhalten – wie hoch sind die Vorlaufzeit und die Kosten?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorrätige Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen nur die Versandkosten. Die Mustervorlaufzeit für Standardgrößen beträgt 5–7 Tage. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bei der Angebotserstellung stellen wir Ihnen einen Musterkostenvoranschlag und einen Zeitplan zur Verfügung.

F: „Was ist die maximale Scherfestigkeit einer Flachkopfniete aus Edelstahl?“

A: Bei einem 5 mm dicken Flachkopfniet aus Edelstahl 304 beträgt die Einzelscherfestigkeit etwa 11.000–13.000 N. Ein Halbrohrniet mit dem gleichen Durchmesser behält 80–90 % dieses Wertes – etwa 9.000–11.500 N. Zum Vergleich: Ein 5 mm starker Niet aus Kohlenstoffstahl hat eine ähnliche Scherfestigkeit, jedoch ohne die Korrosionsbeständigkeit von Edelstahl. Wenn Ihre Anwendung bestimmte Scher- oder Zugwerte erfordert, senden Sie uns Ihre Anforderungen – wir bestätigen die richtige Größe und Konstruktion für Ihre Belastungsbedingungen.

F: „Wie wirkt sich die Halbrohrkonstruktion auf die Montagekraft aus – und woher weiß ich, ob meine Presse damit umgehen kann?“

A: Das halbrohrförmige Design reduziert die Setzkraft im Vergleich zu einem Vollniet mit demselben Durchmesser um etwa 70 %. Beispielsweise erfordert eine 5-mm-Vollniet aus Edelstahl etwa 3,5 Tonnen Setzkraft. Für einen Halbhohlniet gleichen Durchmessers sind etwa 1,0–1,2 Tonnen erforderlich. Das bedeutet, dass Sie leichtere Pressen verwenden, die Ermüdung des Bedieners verringern und die Beschädigung dünner oder empfindlicher Materialien vermeiden können. Wenn Ihre vorhandene Presse für Vollnieten ausgelegt ist, müssen Sie den Druck erheblich reduzieren – wir empfehlen, mit 30 % Ihrer üblichen Einstellung zu beginnen und diese so lange anzupassen, bis sich die Niete sauber formt. Wenn Sie sich nicht sicher sind, senden Sie uns Ihre Pressenspezifikationen und Nietgröße – wir empfehlen Ihnen die optimale Setzkraft für Ihre Ausrüstung.
