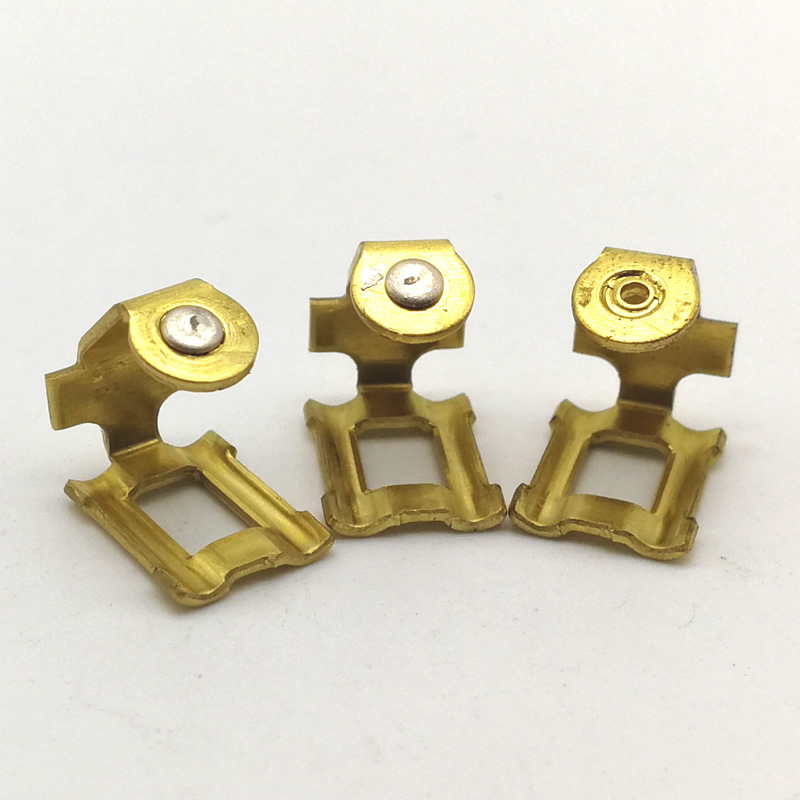

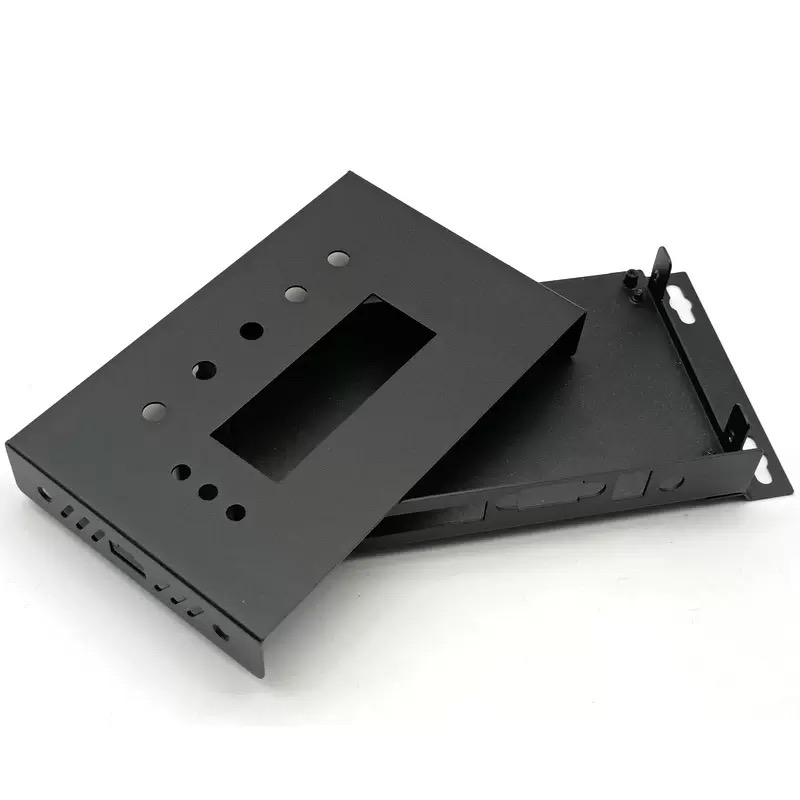

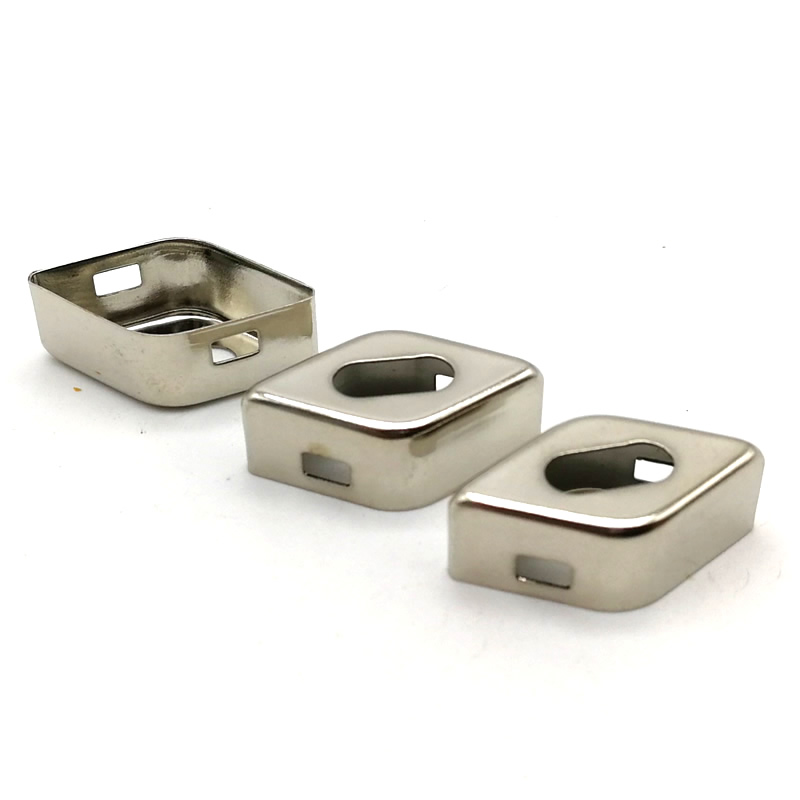

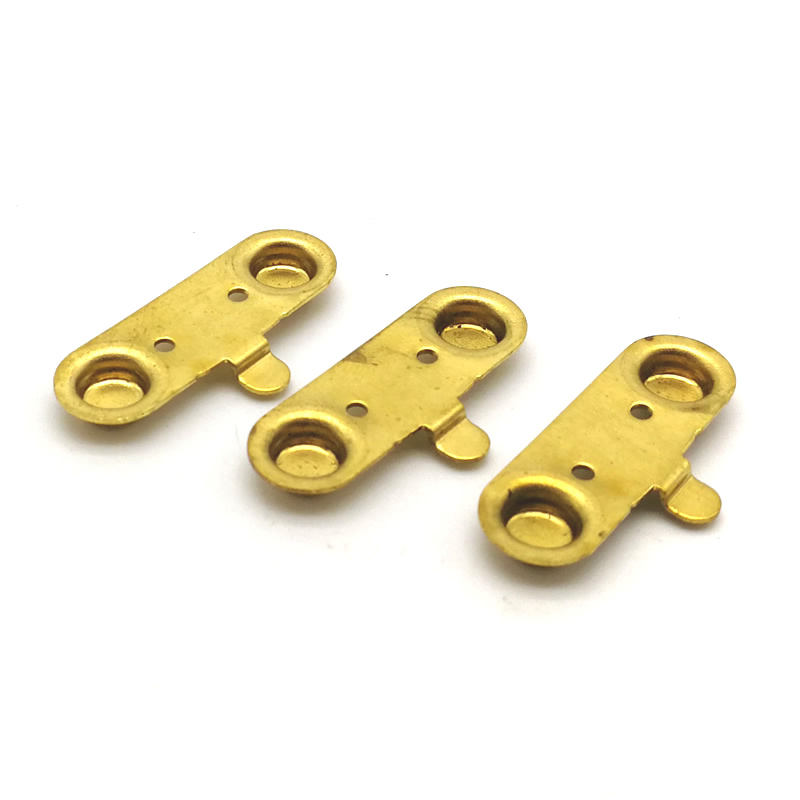

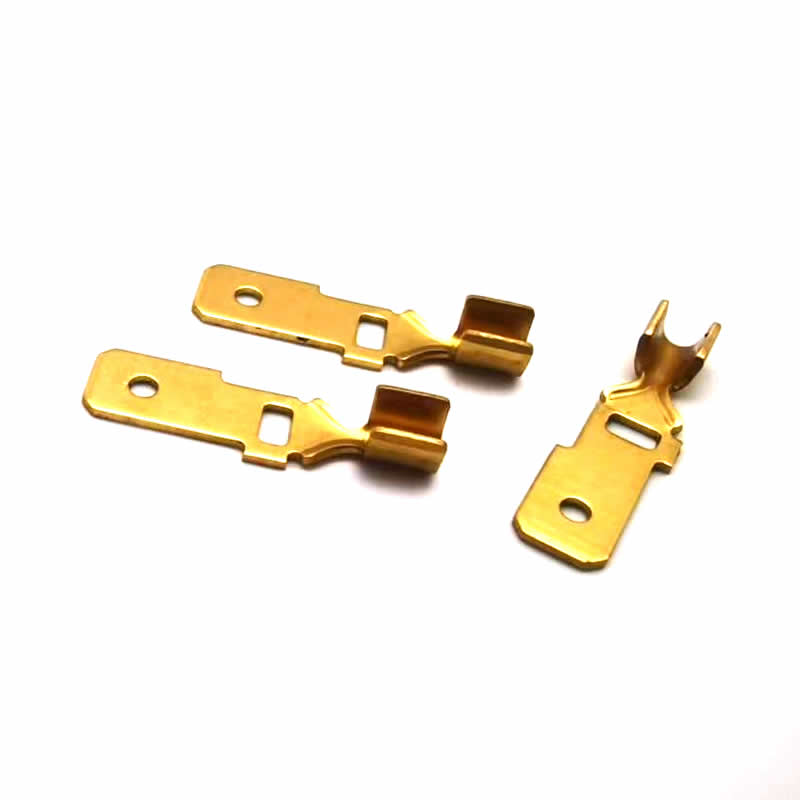

Gestanzte Metallkomponenten

Die meisten Stanzereien sind auf der Suche nach großen Mengen an einfachen Unterlegscheiben und Halterungen. Aufträge mit engen Radien, mehreren Biegungen oder Mengen unter 50.000 Stück lehnen sie ab. Das hinterlässt eine Lücke für Designer, die Präzision benötigengestanzte MetallteileSie können sich jedoch nicht auf Millionen-Teile-Läufe festlegen oder lange Werkzeugvorlaufzeiten tolerieren.

Nuote-Metallefüllt diese Lücke. Wir sind spezialisiert auf gestanzte Metallkomponenten mit komplexen Geometrien, mittleren bis kleinen Stückzahlen (5.000–200.000 Stück) und Rapid Prototyping. Auf dieser Seite erfahren Sie, wie wir vorgehen, zeigen zwei reale Beispiele und geben Ihnen die technischen Details, die Sie benötigen, um uns zu bewerten.

Zwei echte Befehle – beide an anderer Stelle abgelehnt

Batteriegehäuse für medizinische Geräte (Edelstahl 304, 0,5 mm dick)

Ein medizinisches Startup hat einen tragbaren Sensor entwickelt. Das Batteriegehäuse erforderte eine tiefgezogene Tasche, vier durchbohrte Befestigungslöcher mit einer Position von ±0,05 mm und eine um 90° gebogene Lasche mit einem Innenradius von 0,3 mm. Drei Stanzzulieferer sagten Nein: Die Geometrie sei zu komplex für eine Folgefertigung zu vertretbaren Kosten.

Wir haben die Herausforderung angenommen. Mithilfe einer Transfermatrize (nicht progressiv) haben wir gestanzte Metallteile in Losgrößen von 8.000 Stück hergestellt. Mit der Transfermatrize konnten wir die Tasche in einer Station tiefziehen, in der nächsten Löcher bohren und den Boden prägen, um die Ebenheit zu gewährleisten. Wir haben die ersten Muster innerhalb von 18 Tagen geliefert. Nach 50.000 Stück zeigte die Matrize minimale Abnutzungserscheinungen. Der Kunde erhielt die FDA-Zulassung und hat zweimal nachbestellt.

Drohnenmotorhalterung (5052 Aluminium, 1,2 mm dick)

Ein Hersteller von Industriedrohnen benötigte leichte Motorhalterungen mit vier präzisen Senkungen und einem komplexen gefalteten Arm. Die Jahresmenge betrug 15.000 Stück – zu wenig für die meisten Stempelhäuser, die ein Minimum von 50.000 Stück wollten. Der Kunde stand kurz davor, auf teure CNC-Bearbeitung umzusteigen.

Nuote-Metallebot eine Verbundmatrize für flache Merkmale sowie eine einfache Biegevorrichtung an. Dieser Hybridansatz kostete 40 % weniger als CNC und lieferte gestanzte Metallkomponenten in 1,2 Minuten pro Teil – langsamer als progressives Stanzen, aber für 15.000 Teile vollkommen akzeptabel. Der Kunde sparte im ersten Jahr 18.000 US-Dollar. Sie verwenden unsere gestanzten Metallkomponenten jetzt für drei Drohnenmodelle.

Was macht ein gestanztes Bauteil „komplex“?

Nicht alle Stempel sind gleich. Wir kategorisieren Komplexität anhand dieser Faktoren:

Wenn Ihrgestanzte MetallteileWenn Sie in die rechte Spalte fallen, haben Sie den richtigen Anbieter gefunden.

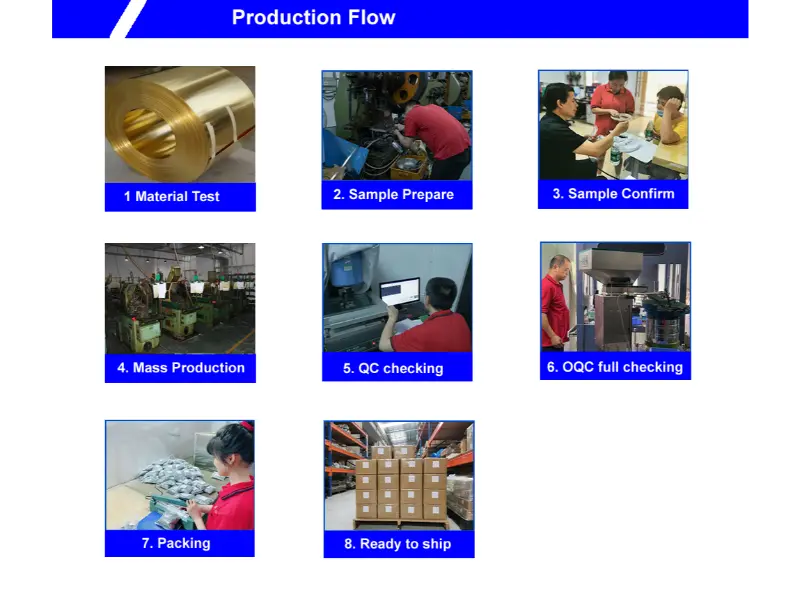

Vom Material bis zum Versand

Bei der Arbeit halten wir uns strikt an die folgende Tabelle.

Unser Prozess für mittelgroße und hochkomplexe Aufträge

Wir zwingen nicht jedes Teil in ein Folgeverbundwerkzeug. Stattdessen passen wir die Werkzeugstrategie an Ihr Volumen und Ihre Geometrie an.

Von uns angebotene Werkzeugoptionen

Progressive Matrizen– Für Volumina über 100.000 Stück mit mäßiger Komplexität.

Transfer stirbt– Für komplexe Tiefzüge oder Teile, die eine unabhängige Stationssteuerung erfordern. Unsere Transferpressen laufen mit 40–80 Hüben pro Minute, ideal für gestanzte Metallteile mit schwierigen Formmerkmalen.

Verbindung stirbt– Für flache Teile mit engen Lochtoleranzen. Ein Hub schneidet und locht gleichzeitig.

Hybrid (Matrize + Vorrichtung)– Für Teile mit einfachem Stanzen und anschließendem manuellen oder halbmanuellen Biegen. Am besten für Volumina unter 20.000.

Lieferzeiten, die Sie erwarten können

Für das Gehäuse der medizinischen Batterie verwendeten wir eine Transfermatrize (22 Tage bis zur Probenentnahme). Für die Drohnenhalterung verwendeten wir Hybridwerkzeuge (9 Tage bis zur Bemusterung).

Materialien, die wir üblicherweise verarbeiten

Für jedes dieser Materialien unterhalten wir einen kleinen Spulenbestand, sodass wir Chargen ab 2.000 Stück ohne Verzögerungen beim Spulenwechsel verarbeiten können.

Qualität ohne Millionen-Teile-Statistiken

Wir geben Cpk nicht für jede Dimension an. Bei mittleren Volumina setzen wir auf praxisgerechte Qualität:

Erstmusterprüfung– 100 % der Maße gemessen an 5 Musterteilen.

In-Prozess-Kontrollen– Alle 200 Stück für kritische Merkmale (Lochpositionen, Biegewinkel).

Letzte Zufallsstichprobe– AQL 1.0 (II) gemäß ANSI/ASQ Z1.4.

Jede Lieferung vongestanzte Metallteileinklusive Maßbericht mit tatsächlichen Messwerten. Kein generisches „Konformitätszertifikat“ ohne Daten.

Von uns gehaltene Zertifizierungen:ISO 9001:2015. Für alle Materialien liegen RoHS- und REACH-Erklärungen vor.

Transparente Richtlinien für gestanzte Komponenten

Prototyping– Für Stückzahlen unter 1.000 Stück bieten wir Softtooling (Matrizen aus Aluminium oder Weichstahl) an. Lieferzeit: 7–10 Tage.

Beispielrichtlinie– 20 kostenlose Teile aus Produktionswerkzeugen (Kunde trägt die Versandkosten).

Mindestbestellmenge– 2.000 Teile für Verbund-/Hybridwerkzeuge; 5.000 für Transfer/Progressive.

Werkzeugbesitz– Sie besitzen die Werkzeuge. Wir lagern es 5 Jahre lang kostenlos.

NRE-Gebühren– Wir bieten die Werkzeuge getrennt vom Stückpreis an. Keine versteckten Einrichtungsgebühren.

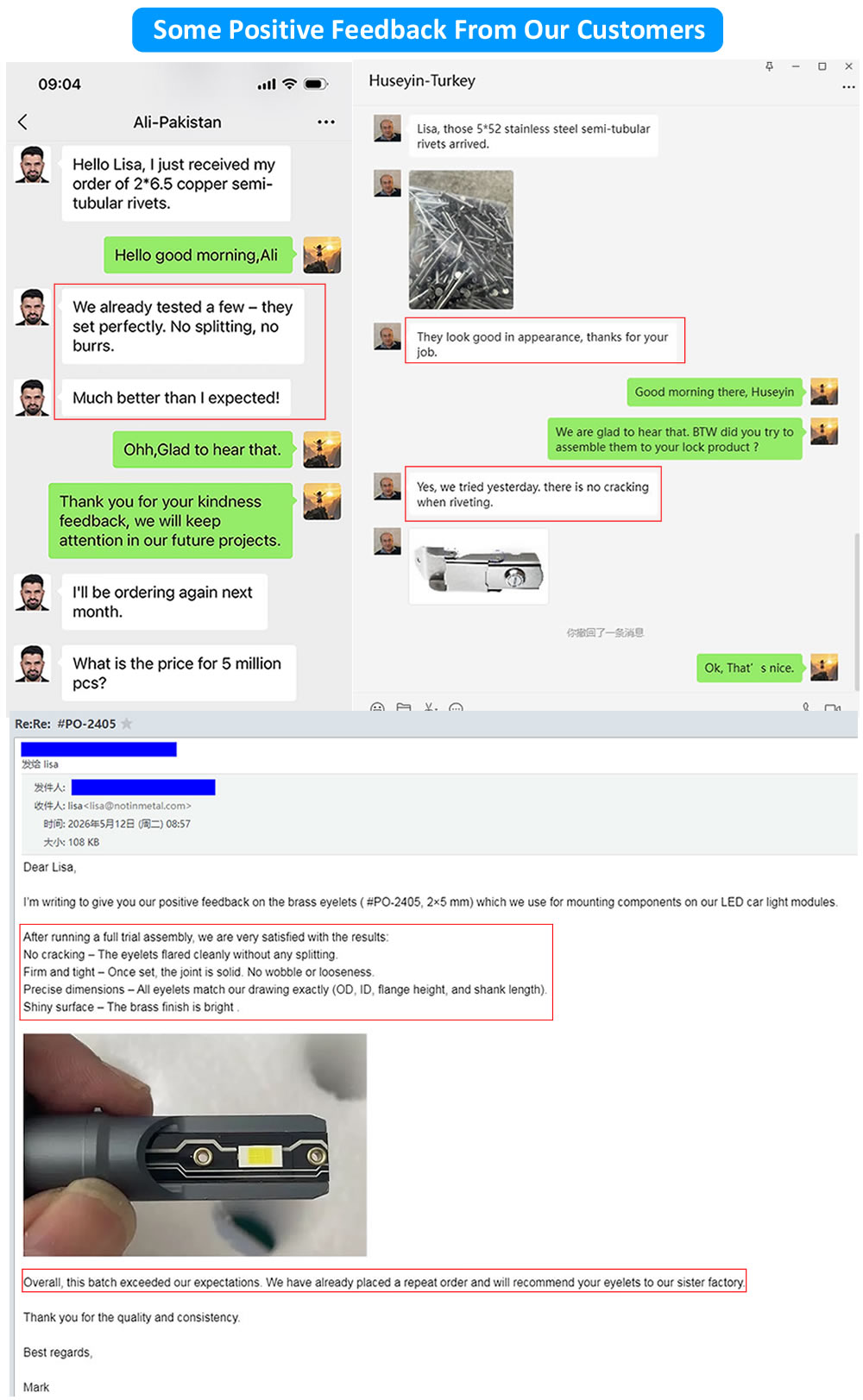

Hören Sie auf die Stimme unserer Kunden

Fragen, die wir regelmäßig beantworten

F1: Ich benötige gestanzte Metallkomponenten mit einem sehr engen Innenbiegeradius (0,3 mm) aus 1 mm dickem Edelstahl. Schaffst du das, ohne zu knacken?

A: Ja, aber wir müssen den Prozess anpassen. Bei normalem Luftbiegen brechen die äußeren Fasern. Wir verwenden eine geprägte Biegemethode: Der Stempel drückt das Material in eine vorgeschnittene Nut und komprimiert den Innenradius. Dies ermöglicht einen Innenradius von nur 0,3 mm bei Edelstahl 304. Der Kompromiss besteht in einer höheren Tonnage (erhöht die Presslast um 30–50 %) und einer etwas langsameren Zykluszeit. Für das medizinische Gehäuse oben haben wir geprägte Biegungen verwendet, um einen Radius von 0,3 mm zu erreichen. Senden Sie uns Ihre Zeichnung zur Machbarkeitsprüfung.

F2: Wie gehen Sie mit gestanzten Metallbauteilen mit sehr kleinen Lochdurchmessern (0,5 mm) in 0,8 mm dickem Messing um?

A: Kleine Löcher erfordern Hartmetallstanzer und geführte Abstreifplatten. Bei 0,5-mm-Löchern ist der Stempeldurchmesser kleiner als die Materialstärke – es handelt sich also um ein Hochrisikoloch. Wir verwenden eine zweistufige Methode: Zuerst erstellt ein kleinerer Pilotstempel (0,3 mm) eine Führung, dann öffnet ein Aufweitstempel sie auf 0,5 mm. Außerdem verlangsamen wir die Druckgeschwindigkeit auf 120 SPM. Unsere Erfolgsquote (kein Stempelbruch) beträgt 99,2 % für Löcher bis zu 0,5 mm. Für Löcher unter 0,5 mm empfehlen wir chemisches Ätzen statt Stanzen.

Fordern Sie eine Machbarkeitsprüfung an

Senden Sie uns ein 3D-Modell oder eine detaillierte Zeichnung Ihrer gestanzten Metallteile. Wir antworten innerhalb von 24 Stunden mit:

• Werkzeugempfehlung (Matrizentyp)
• Geschätzte Werkzeugkosten und Vorlaufzeit
• Stückpreis für Ihr Jahresvolumen
• Vorlaufzeit für Musterteile

KontaktNuote-MetalleHeute. Keine Verpflichtung, kein Druck – nur eine ehrliche technische Beurteilung.
