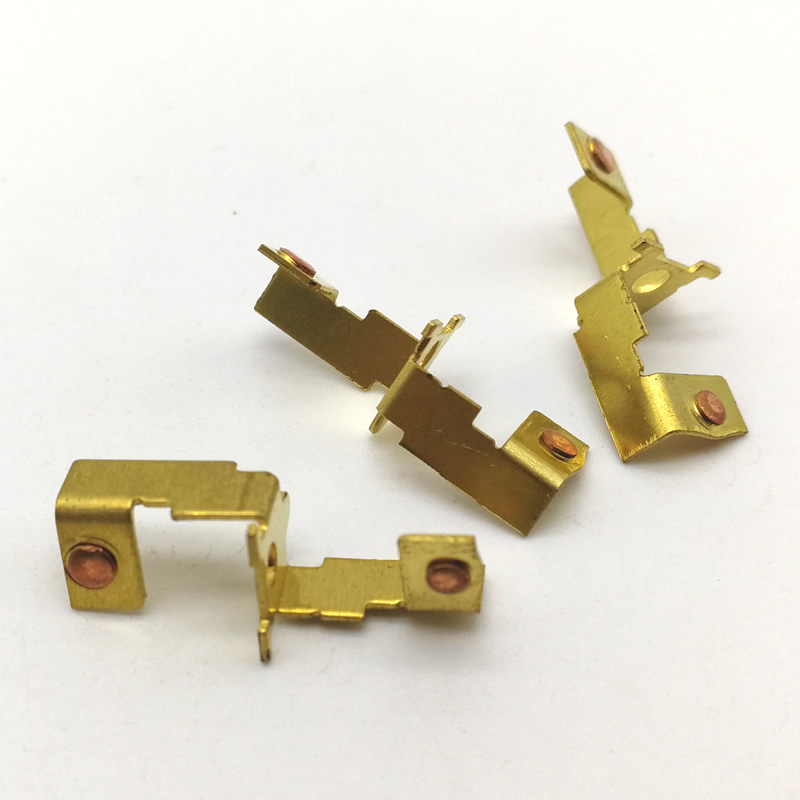

Gestanzte Metallteile

In der modernen Fertigung bieten nur wenige Prozesse die Geschwindigkeit, Konsistenz und Kosteneffizienz des Metallstanzens. Wenn Standardkomponenten die individuellen Designanforderungen nicht erfüllen können, bieten individuell gestanzte Metallteile genau die Geometrie, das Material und die Leistungsmerkmale, die für geschäftskritische Baugruppen erforderlich sind.

Nuote-Metalleliefert seit über einem Jahrzehnt Stanzlösungen auf technischem Niveau. Unsere kundenspezifisch gestanzten Metallteile dienen Branchen wie der Automobilindustrie, der Elektronikindustrie, medizinischen Geräten, erneuerbaren Energien und Industrieanlagen – in denen Präzision und Wiederholbarkeit nicht verhandelbar sind.

Was sind individuell gestanzte Metallteile?

Kundenspezifische gestanzte Metallteile sind Komponenten, die hergestellt werden, indem Metallspulen oder Rohbleche durch eine Stanzpresse geführt werden, die mit maßgeschneiderten Matrizen ausgestattet ist. Die Presse übt eine hohe Kraft aus, um das Metall in eine fertige Form zu schneiden, zu biegen, zu formen oder zu durchbohren – oft in einem einzigen Hub oder in einer fortlaufenden Sequenz.

Im Gegensatz zu Standardkatalogteilen werden kundenspezifische gestanzte Metallteile nach Kundenspezifikationen entworfen, darunter:

Einzigartige Lochmuster, Schlitze oder Ausschnitte

Spezifische Biegewinkel und Radien

Enge Maßtoleranzen (bis zu ±0,05 mm)

Spezielle Oberflächenveredelungen oder Beschichtungen

Großserienproduktion mit gleichbleibender Qualität

Warum Nuote Metals für individuell gestanzte Metallteile wählen?

Branchenübergreifende Ingenieurerfahrung

Nuote-Metallebringt über zehn Jahre praktische Erfahrung im Stempeln mit. Unser Engineering-Team arbeitet vom Prototyp bis zur Produktion mit Kunden zusammen und bietet Design-for-Manufacturability-Feedback (DFM), um die Werkzeugkosten zu senken und die Teileleistung zu verbessern.

Eigener Werkzeug- und Formenbau

Wir entwerfen und fertigen unsere eigenen Stanzformen. Diese vertikale Integration ermöglicht kürzere Vorlaufzeiten, niedrigere Werkzeugkosten und vollständige Kontrolle über die Qualität kundenspezifischer gestanzter Metallteile.

Flexible Produktionsmengen

Prototypenauflagen: 50–1.000 Stück

Kleinserienfertigung: 10.000–50.000 Stück

Großserienfertigung: 10.000–1.000.000+ Stück

Technische Möglichkeiten für kundenspezifische gestanzte Metallteile

Nuote-Metallebetreibt eine moderne Stanzanlage mit Pressen von 25 bis 200 Tonnen. Nachfolgend finden Sie eine detaillierte Aufschlüsselung unserer Fähigkeiten.

Materialoptionen

Stanzverfahren verfügbar

Maßtoleranzen für individuell gestanzte Metallteile

Nuote-MetalleHält enge Toleranzen basierend auf Materialstärke und Teilegeometrie ein.

Maximale Teileabmessungen

Oberflächenveredelung und Sekundäroperationen

Viele individuell gestanzte Metallteile erfordern Nachbehandlungen nach dem Stanzen.Nuote-Metallebietet interne und partnerschaftliche Dienstleistungen an.

Galvanisieren und Beschichten

Verzinkung – Gelbe, blaue oder klare Passivierung

Vernickelung – matte oder glänzende Oberfläche

Verzinnung – Lötbarkeit und Korrosionsschutz

Pulverbeschichtung – RAL-Farboptionen, Dicke 60–120 µm

Eloxieren – Aluminiumteile, klar oder farbig (Typ II)

Schwarzoxid – Stahlteile für leichte Korrosionsbeständigkeit und Blendschutz

Mechanische Sekundäroperationen

Gewindeschneiden und Gewindeschneiden (Durchgangs- oder Sacklöcher)

Entgraten und Kantenbearbeitung

Nieten und Einsetzen von Hardware (Muttern, Bolzen, Abstandshalter)

Schweißen (Punkt-, Projektions- oder Laserschweißen)

Wärmebehandlung (Spannungsarmglühen, Glühen)

Anwendungen von individuell gestanzten Metallteilen

Nuote-Metalleliefert kundenspezifische gestanzte Metallteile für verschiedene Branchen. Nachfolgend finden Sie repräsentative Beispiele.

Automobile und Elektrofahrzeuge

Batterieklemmenanschlüsse

Montagehalterungen für Sensoren und Steuergeräte

HVAC-Systemkomponenten

Verstärkungen des Sitzrahmens

Abschirmdosen für EMI/RFI-Schutz

Elektronik und Telekommunikation

HF-abschirmende Abdeckungen und Rahmen

Kühlkörper für Leistungshalbleiter

Batteriekontakte und Federklemmen

Gehäuse und interne Halterungen für Server

Steckergehäuse (geschirmt)

Medizinische Geräte

Komponenten chirurgischer Instrumente

Gehäuse für implantierbare Geräte (mit zertifizierten Materialien)

Halterungen für Diagnosegeräte

Einsätze für Sterilisationstabletts

Rohlinge für orthopädische Beschläge

Erneuerbare Energie

Solarpanel-Montageclips und Schienenverbinder

Wechselrichtergehäuse und interne Halterungen

Sensorhalterungen für Windkraftanlagen

Sammelschienen für Batterieenergiespeichersysteme

Industrieausrüstung

Pumpen- und Ventilkomponenten

Getriebescheiben und Distanzstücke

Leitfäden für Förderanlagen

Schalttafelgehäuse

Pneumatische Verteilerplatten

Qualitätssicherung für individuell gestanzte Metallteile – EEAT in der Praxis

Nuote-Metallehält sich durch dokumentierte Prozesse, zertifiziertes Fachwissen und transparente Qualitätsberichte an die EEAT-Grundsätze von Google.

Erfahrung im Werkzeugdesign

Unsere Werkzeugingenieure verfügen im Durchschnitt über 15 Jahre Erfahrung im Formenbau. Wir verwenden CAD/CAM-Software (SolidWorks, AutoCAD), um Stanzsequenzen vor dem Schneiden von Stahl zu simulieren und so die Probeläufe um bis zu 40 % zu reduzieren.

Fachwissen in der Prozesskontrolle

Erstmusterprüfung (FAI) – Vollständiger Dimensionsbericht gemäß ASME Y14.5

SPC-Überwachung – Kritische Abmessungen werden während der Produktionsläufe verfolgt

Materialrückverfolgbarkeit – Werkszertifikate werden für jede Spulencharge aufbewahrt

In-Prozess-Messung – Gehärtete Go/No-Go-Vorrichtungen für großvolumige Teile

Autorität durch Zertifizierung

ISO 9001:2015 – Qualitätsmanagementsystem

IATF 16949 – Qualitätsstandard für die Automobilindustrie (auf Anfrage erhältlich)

RoHS & REACH – Konformitätsdokumentation für alle Materialien

Berichterstattung über Konfliktmineralien – Verfügbar für Kundenanforderungen

Vertrauen durch Transparenz

Für jede Lieferung individuell gestanzter Metallteile bietet Nuote Metals:

Konformitätszertifikat (CoC)

Maßprüfbericht (mit Messwerten)

Materialzertifizierung (Mühlentestbericht)

Fotos repräsentativer Teile

Der Prozess für individuell gestanzte Metallteile bei Nuote-Metalle

Vom Konzept bis zur Lieferung gewährleistet unser Workflow Vorhersehbarkeit und Qualität.

Schritt 1 – Design und DFM-Überprüfung

Der Kunde stellt eine 2D-Zeichnung oder ein 3D-Modell (STEP, IGES oder PDF) bereit.

Unsere Ingenieure überprüfen Toleranzen, Radien und Materialauswahl

Der DFM-Bericht wird innerhalb von 2–3 Werktagen ausgestellt

Schritt 2 – Werkzeugherstellung

Auswahl des Werkzeugstahls (D2, A2 oder Hartmetall für große Stückzahlen)

CNC-Bearbeitung von Matrizenplatten, Stempeln und Abstreifern

Erprobung an Mustermaterial – erste Teile gefertigt

Schritt 3 – Bemusterung und Genehmigung

Bis zu 20 Musterstücke werden ohne zusätzliche Kosten bereitgestellt (für zugelassene Werkzeuge)

Der Kunde prüft und genehmigt die Abmessungen

Alle vor der Produktion vorgenommenen Designanpassungen

Schritt 4 – Produktion und Qualitätskontrolle

Vollständiger Produktionslauf entsprechend der Bestellmenge

Fertigungsbegleitende Prüfungen in definierten Abständen (alle 500–2000 Stück)

Endgültige Zufallsstichprobe gemäß AQL (ANSI/ASQ Z1.4)

Schritt 5 – Fertigstellung und Versand

Durchgeführte Sekundäroperationen (Beschichten, Gewindeschneiden usw.)

Verpackung nach Kundenvorgabe (Bulk, Tray, Rolle oder Beutel)

Versand mit vollständiger Dokumentation

Häufig gestellte Fragen zu individuell gestanzten Metallteilen

Nachfolgend finden Sie die häufigsten technischen Anfragen, die Nuote Metals zu kundenspezifischen gestanzten Metallteilen erhält.

F1: Was ist die typische Vorlaufzeit für Werkzeuge und erste Muster kundenspezifischer gestanzter Metallteile?

A: Die Lieferzeiten hängen von der Teilekomplexität und den Werkzeuganforderungen ab. Für einfache, kundenspezifisch gestanzte Metallteile mit Stanz- oder Lochwerkzeugen (zusammengesetzte Matrize) in einem Arbeitsgang dauert die Werkzeugherstellung in der Regel 15–20 Werktage. Erste Muster sind 3–5 Tage nach Fertigstellung der Werkzeuge verfügbar. Für komplexe, individuell gestanzte Metallteile, die Folgeverbundwerkzeuge mit mehreren Stationen (Biegen, Ziehen, Prägen) erfordern, beträgt die Werkzeugvorlaufzeit 25–40 Werktage. Nuote Metals bietet gegen eine zusätzliche Gebühr eine beschleunigte Werkzeugbereitstellung an – kontaktieren Sie unser Technikteam mit Ihrer Teilezeichnung für einen bestimmten Zeitplan. Prototypenwerkzeuge (weiche Werkzeuge aus Aluminium oder Weichstahl) können für Validierungsläufe in kleinen Stückzahlen innerhalb von 7 bis 10 Tagen hergestellt werden, bevor auf Werkzeugstahl in Produktionsqualität umgestellt wird.

F2: Wie hoch ist die Mindestbestellmenge (MOQ) für individuell gestanzte Metallteile? Können kleine Prototypenläufe durchgeführt werden?

A: Ja, Nuote Metals unterstützt sowohl Prototyping in kleinen Stückzahlen als auch die Produktion in großen Stückzahlen. Für individuell gestanzte Metallteile, die neue Spezialwerkzeuge erfordern, liegt unsere typische Mindestbestellmenge bei 5.000–10.000 Stück, um die Werkzeugkosten zu amortisieren. Für die Prototypenfertigung oder Pilotserien bieten wir jedoch flexible Mengen ab 50–500 Stück an, wobei wir temporäre Softtooling-Werkzeuge oder sogar Laserschneiden (für flache Teile ohne Biegen) verwenden. Für einfache kundenspezifische gestanzte Metallteile, die mit unserer vorhandenen Standardwerkzeugbibliothek hergestellt werden können (z. B. gängige Unterlegscheibenformen, einfache Halterungen), gibt es keine Mindestbestellmenge – wir akzeptieren Bestellungen ab 100 Stück. Bitte reichen Sie Ihre Zeichnung für ein individuelles Angebot ein. Wir bieten auch ein Musterprogramm an: Nach der Werkzeugfreigabe stellen wir kostenlos bis zu 20 Musterstücke zur Verfügung (Versand trägt der Kunde).

F3: Wie stelle ich sicher, dass meine individuell gestanzten Metallteile nur minimale Grate und scharfe Kanten aufweisen? Was sind Ihre Standard-Entgratungsmethoden?

A: Die Gratkontrolle ist ein entscheidender Qualitätsparameter für individuell gestanzte Metallteile, insbesondere wenn Teile mit Verkabelung gehandhabt oder zusammengebaut werden. Nuote Metals bekämpft Grate mit drei Ansätzen. Erstens optimieren wir die Matrizenabstände – für jede Materialstärke halten wir die Abstände zwischen Stempel und Matrize von 5–10 % pro Seite ein, wodurch die Gratbildung an der Quelle minimiert wird. Zweitens führen wir bei den meisten individuell gestanzten Metallteilen eine mechanische Entgratung mit einem Vibrationstrockner mit Keramik- oder Kunststoffmedien durch, wodurch ein gleichmäßiger Radius von 0,05–0,15 mm entsteht. Drittens bieten wir für Teile, bei denen extrem scharfe Kanten entfernt werden müssen (z. B. medizinische oder elektronische Anwendungen), Handentgratung oder thermisches Entgraten an. Unsere standardmäßige Grathöhenbegrenzung beträgt ≤0,1 mm für Materialstärken über 1 mm und ≤0,05 mm für Materialien unter 1 mm. Wenn Ihre Anwendung gratfreie Kanten erfordert (z. B. für den Kontakt mit Haut oder Drahtisolierung), geben Sie in Ihrer Zeichnung „keine scharfen Kanten“ oder „Kantenradius 0,1 mm“ an, und wir werden unseren Prozess entsprechend anpassen.

F4: Welche Informationen muss ich bereitstellen, um ein genaues Angebot für individuell gestanzte Metallteile zu erhalten?

A: Um ein genaues Angebot für individuell gestanzte Metallteile zu erstellen, benötigt Nuote Metals die folgenden Mindestinformationen. Zunächst eine 2D-Zeichnung (PDF) oder ein 3D-Modell (STEP, IGES oder SolidWorks) mit angegebenen Abmessungen, Toleranzen und Material. Zweitens die Art und Dicke des Materials – wenn Sie unsicher sind, beschreiben Sie die Anwendung (z. B. „korrosionsbeständig, ähnlich wie Edelstahl 304, 1,5 mm“). Drittens hängt die geschätzte Jahres- oder Auftragsmengenamortisation der Werkzeugkosten stark vom Volumen ab. Viertens alle Anforderungen an die Oberflächenbeschaffenheit oder sekundäre Arbeitsgänge (Beschichtung, Gewindeschneiden, Wärmebehandlung). Fünftens alle qualitätskritischen Merkmale (z. B. „Lochdurchmesser muss ±0,05 mm betragen“ oder „Ebenheit kritisch“). Mit diesen Informationen erstellt Nuote Metals in der Regel innerhalb von 24 Stunden ein Budgetangebot und innerhalb von 3–5 Werktagen ein verbindliches Angebot mit Werkzeugaufschlüsselung. Für einfache individuell gestanzte Metallteile können wir Angebote anhand einer Handskizze oder eines klaren Fotos mit Maßangaben erstellen.

Warum sollten Sie mit Nuote Metals für individuell gestanzte Metallteile zusammenarbeiten?

Die Wahl des richtigen Stanzpartners gewährleistet Maßhaltigkeit, Kostenkontrolle und Zuverlässigkeit der Lieferkette. Nuote Metals bietet:

Technische Unterstützung – DFM-Analyse vor der Werkzeugbereitstellung

Eigene Werkzeuge – keine Outsourcing-Verzögerungen oder Qualitätsüberraschungen

Materialflexibilität – Über 20 Legierungen auf Lager

Keine Mindestbestellmenge für einfache Teile – Verwendung vorhandener Werkzeugbibliothek

Schnelle Bemusterung – 20 kostenlose Muster mit zugelassenen Werkzeugen

Weltweiter Versand – per Luft- oder Seeweg nach Nordamerika, Europa, Asien und darüber hinaus

Vollständige Rückverfolgbarkeit – Materialzertifikate und Inspektionsberichte bei jeder Lieferung

KontaktNuote-MetalleLaden Sie noch heute Ihre Zeichnung hoch oder besprechen Sie Ihr individuelles Projekt mit gestanzten Metallteilen.
