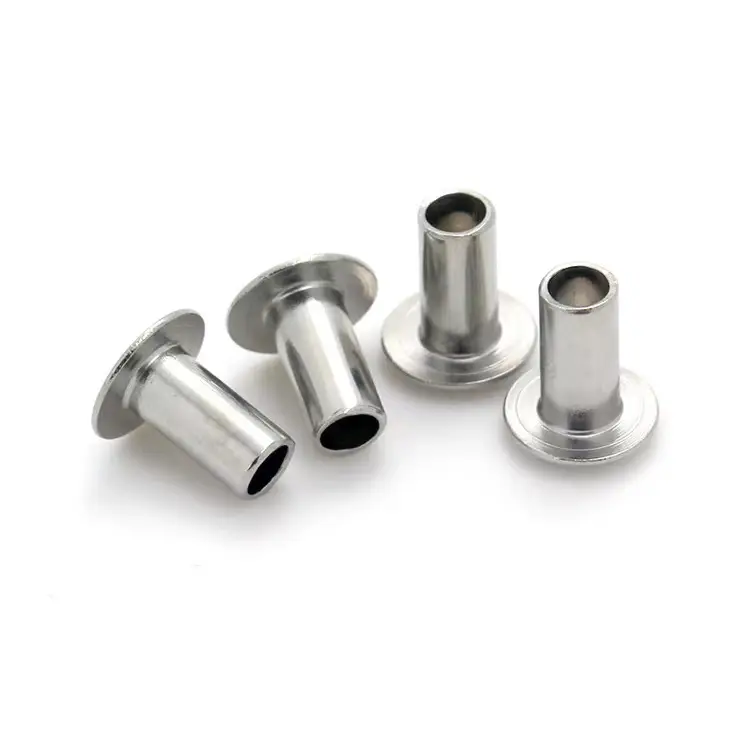

Halbrohrniet aus Stahl

Für Produktionslinien mit hohem Volumen, die eine schnelle und zuverlässige Befestigung erfordern,Halbrohrnieten aus Stahlvon Nuote Metals bieten die ideale Balance. Im Gegensatz zu einem Vollniet, der viel Kraft und schweres Gerät erfordert, reduziert die halbrohrförmige Konstruktion – am Ende teilweise hohl – die Setzkraft um etwa 70 %, während der Großteil der Scherfestigkeit erhalten bleibt. Das Ergebnis ist ein Befestigungselement, das sich schnell installieren lässt, mit leichteren Werkzeugen funktioniert und dennoch eine dauerhafte, zuverlässige Verbindung liefert.

Nuote Metals fertigt Kaltkopfnieten aus kohlenstoffarmem Stahl mit optionaler Verzinkung oder anderen Oberflächenbehandlungen. Mit über zehn Jahren Produktionserfahrung und vollständiger ISO 9001:2015-Zertifizierung genießen unsere Halbhohlniete das Vertrauen von Automobil-, HVAC- und Industrieanlagenherstellern weltweit.

Was einen Halbhohlniet anders macht

Das charakteristische Merkmal eines Halbhohlniets ist der flache Hohlraum am hinteren Ende – typischerweise 45–55 % der Zylinderlänge. Bei der Montage rollt sich nur die dünne Wand dieses Hohlprofils nach außen und bildet den Clinch. Dies unterscheidet sich grundlegend von einer Vollniet, bei der sich der gesamte Schaft verformen muss.

Für die meisten Industrie-, Automobil-, HVAC- und Hardware-Anwendungen bietet der Halbhohlniet mehr als genug Festigkeit und sorgt gleichzeitig für eine effiziente Produktion.

Technische Spezifikationen – Materialien, Abmessungen und Oberflächen

Materialeigenschaften

Standardabmessungen

Wir fertigenHalbrohrnieten aus Stahlin folgenden Schaftdurchmessern. Kopfformen, Kopfdurchmesser und Lauflängen variieren je nach Größe und werden als Standardsortimente bereitgestellt. Sondermaße sind auf Anfrage erhältlich.

Toleranzen: Schaftdurchmesser ±0,05 mm, Kopfdurchmesser ±0,15 mm, Gesamtlänge ±0,15 mm. Die Nietlänge wird von der Unterseite des Nietkopfes gemessen. Kundenspezifische Lauflängen und Kopfdurchmesser sind auf Anfrage erhältlich. Für die oben aufgeführten Standardgrößen fallen keine Werkzeugkosten an.

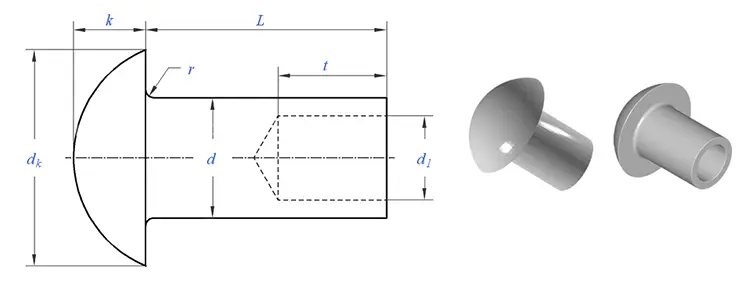

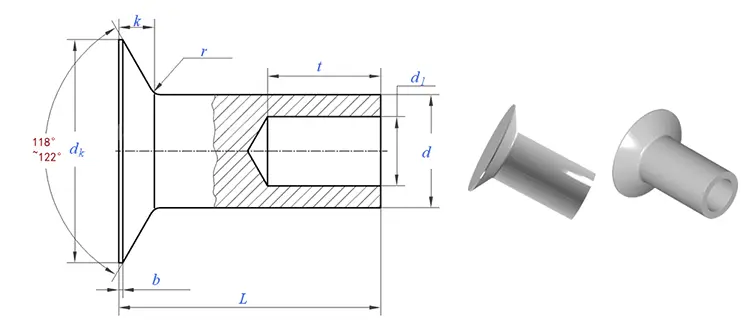

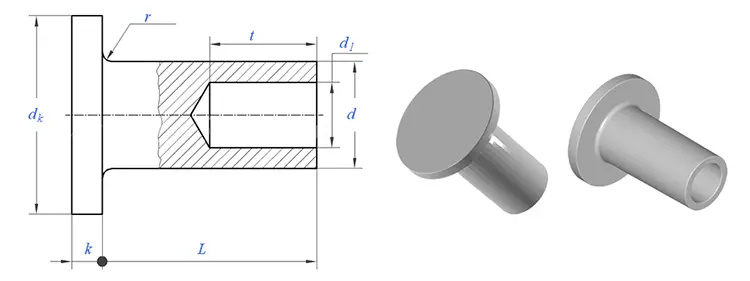

Kopfformen verfügbar

Oberflächenbeschaffenheit

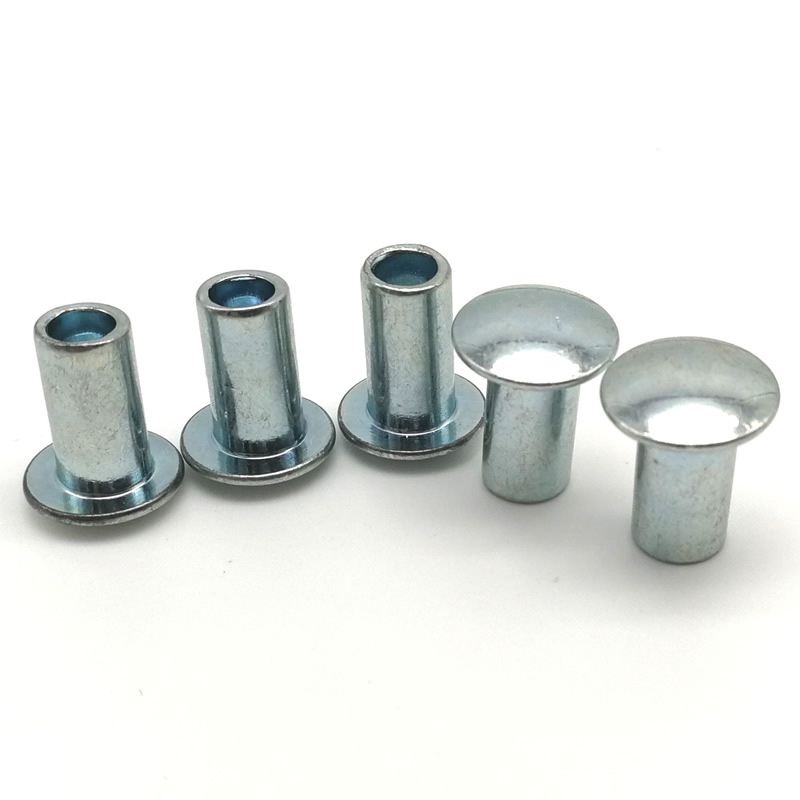

Für Anwendungen im Freien oder mit Feuchtigkeitseinfluss empfehlen wir dringend Halbrohrnieten aus verzinktem Stahl.

Mechanische Daten (5-mm-Stahlniet, eingesetzt in 2-mm-Stahlblech)

Sehen Sie, wie wir Nieten herstellen

Unsere Kaltstauchpressen formen Nieten aus Draht in einem einzigen kontinuierlichen Vorgang – Ziehen, Schneiden, Stauchen, Hohlraumextrudieren und Beschneiden. Das Video zeigt den gesamten Prozess von der Drahtzuführung bis zum fertigen Nietauswurf, mit Echtzeit-Qualitätsüberwachung in jeder Phase.

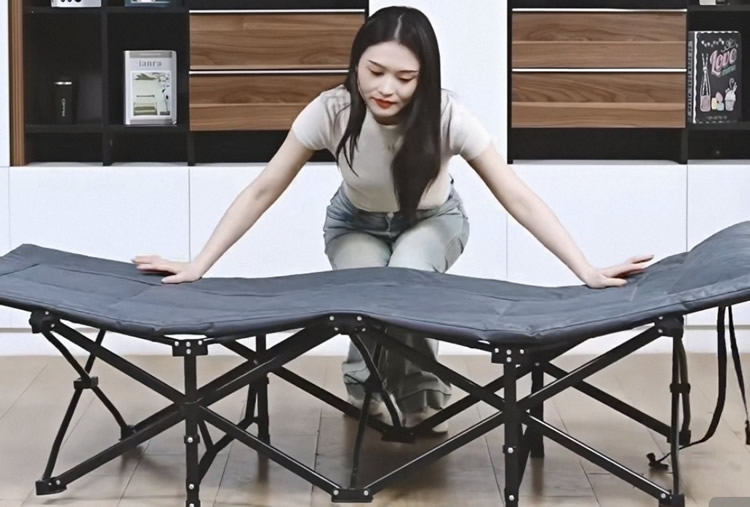

Ein echtes Kundenbeispiel – Zusammenbau eines Klappbettrahmens

Dies ist eine von vielen Anwendungen für Halbhohlnieten. Wir fügen es ein, um den tatsächlichen Produktionseinsatz zu zeigen, nicht um eine Einschränkung anzudeuten.

Ein Hersteller von tragbaren Klappbetten für Camping und Nothilfe benötigte eine zuverlässige, kostengünstige Niete für die Scherenscharnierverbindungen. Für den Klappbettrahmen wurden 1,8 mm dicke Stahlrohre verwendet. Die bisherigen Vollnieten erforderten eine hohe Setzkraft, wodurch sich die Rohre bei der Montage gelegentlich verformten und die Produktionslinie verlangsamte. Der Kunde wünschte außerdem eine rostbeständige Oberfläche für den gelegentlichen Einsatz im Freien.

Nuote Metals lieferte für die erste Bestellung verzinkte Halbrohrnieten aus Stahl – 5,0 mm Schaftdurchmesser, 9,0 mm Flachrundkopf, 12,0 mm Lauflänge – insgesamt 600.000 Stück. Der halbröhrenförmige Hohlraum reduzierte die Setzkraft um über 60 % und verhinderte eine Rohrverformung. Der breite Traversenkopf verteilt die Klemmkraft gleichmäßig und verhindert so ein Durchziehen. Die Verzinkung bot 72 Stunden Schutz vor Salzsprühnebel und stellte sicher, dass die Nieten auch nach feuchten Bedingungen nicht rosteten.

Der Kunde testete die Nieten an 1.000 Klappbetten. Nach 5.000 Faltzyklen und Feuchtigkeitskammertests konnte keine Lockerung oder Rost festgestellt werden. Seitdem haben sie insgesamt über 2 Millionen Stück nachbestellt und spezifizieren unsere Nieten nun für ihre gesamte Klappbetten-Produktlinie.

Unsere hauseigene Inspektionsausrüstung

Wir verfügen über ein umfassendes Sortiment an kalibrierten Prüfgeräten, um jede Charge von Halbrohrnieten aus Stahl zu überprüfen:

• Digitale Messschieber– Zur schnellen Maßkontrolle während der Produktion
• Mikrometer– Zur präzisen Messung von Schaftdurchmesser und Wandstärke
• 2,5D-Bildmesssystem– Zur vollständigen Konturmessung und Konzentrizitätsprüfung
• Profilprojektor (optischer Komparator)– Zur Prüfung von Hohlraumtiefe, Kopfwinkel und Kantenradius
• Lasermikrometer– Für die berührungslose Hochgeschwindigkeits-Durchmessermessung
• Rockwell-Härteprüfer– Zur Überprüfung der Rohmaterialhärte
• Salzsprühtestkammer– Zur Korrosionsbeständigkeitsprüfung von beschichteten Nieten (ASTM B117)
• Spektrometer– Zur Überprüfung der Materialzusammensetzung eingehender Spulen
• Universelle Prüfmaschine– Zum Nachweis der Scher- und Zugfestigkeit

Alle Geräte werden jährlich von akkreditierten Drittlabors kalibriert. Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt.

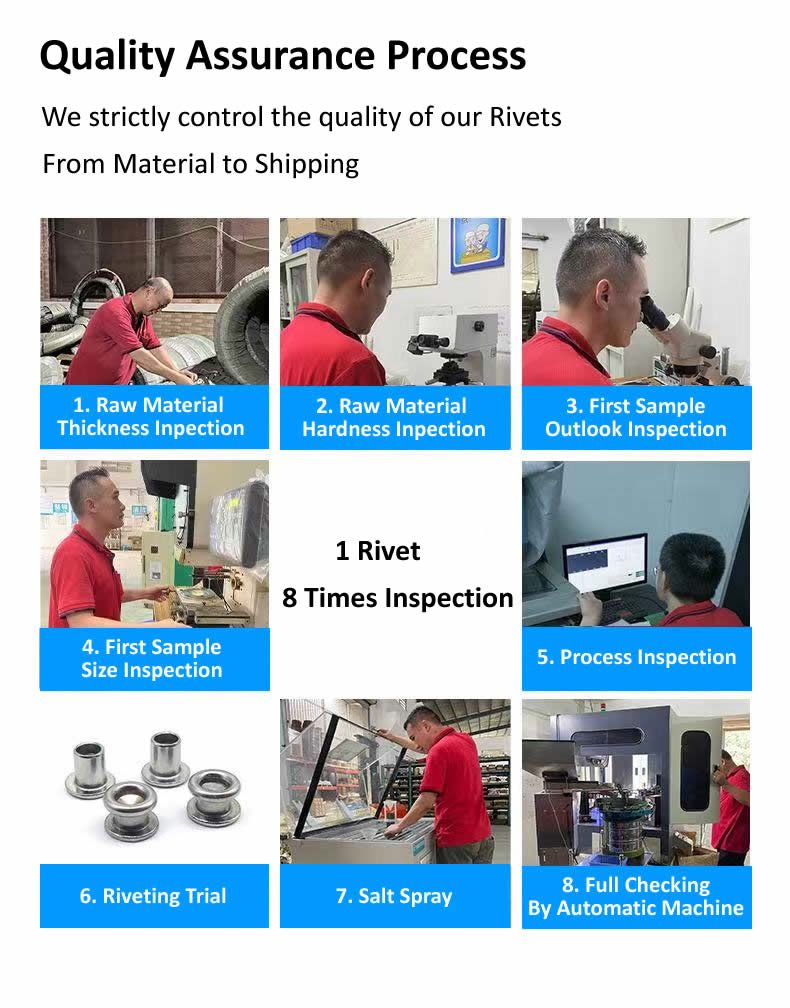

Unsere Qualitätskontrolle – eine Niete, acht Kontrollen

Wir verlassen uns nicht auf Zufallsstichproben. Jede Nietencharge durchläuft acht separate Qualitätstore, bevor sie unser Werk verlässt. Das Prinzip ist einfach: Früh messen, oft messen und niemals Annahmen treffen.

• Prüfung des Rohmaterialdurchmessers– Der eingehende Draht wird mit einem Lasermikrometer gemessen. Durchmessertoleranz: ±0,02 mm. Jede Spule außerhalb dieses Bereichs wird aussortiert, bevor sie unsere Header berührt.
• Prüfung der Rohmaterialhärte– Von jeder Spule wird eine Probe auf einem Rockwell-Härteprüfgerät getestet. Für kohlenstoffarmen Stahl benötigen wir HRB 60–80. Zu weich, und die Niete verformt sich beim Stanzen. Zu hart, und der Hohlraum kann reißen.
• Prüfung des Aussehens des ersten Artikels– Nach der Werkzeugeinrichtung werden die ersten 10 Nieten einer Sichtprüfung unter Vergrößerung unterzogen. Wir suchen nach Rissen, Graten, unebenen Köpfen oder Oberflächenspuren. Jeder sichtbare Defekt stoppt die Presse.
• Maßkontrolle des ersten Artikels– Die gleichen 10 Nieten werden auf einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe. Alle müssen vor Produktionsbeginn innerhalb der Zeichnungstoleranzen liegen.
• In-Prozess-Kontrollen– Bei der Massenproduktion zieht der Bediener alle 500 Stück 5 Nieten. Die Abmessungen werden mit digitalen Messschiebern und einem Gut/Schlecht-Messgerät für die Hohlraumtiefe überprüft. Jede Abweichung löst eine Werkzeuganpassung aus.
• Probesetzen (Probenieten)– Alle 2.000 Teile setzen wir 3 Nieten in eine repräsentative Materialprobe (gleiche Dicke und Art wie Ihre Baugruppe). Der Clinch wird auf Symmetrie und festen Sitz überprüft. Es werden keine losen oder gerissenen Nieten akzeptiert.
• Salzsprühtest (falls erforderlich)– Für Außennieten oder plattierte Nieten schicken wir Proben zur Salzsprühnebelprüfung nach ASTM B117 an unser Labor. Verzinkung: 48–96 Stunden. Mit der Charge wird ein Zertifikat ausgestellt.
• Letzte Ausgangskontrolle– Vor dem Verpacken durchläuft jede Niete eine optische Sortiermaschine. Kameras prüfen Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe. Ausschussware wird automatisch ausgeworfen. Anschließend wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) zur manuellen Überprüfung gezogen.

Ein Halbrohrniet aus Stahl, der alle acht Schritte übersteht, ist bereit, unser Werk zu verlassen. Wir bewahren Aufzeichnungen über jede Kontrolle fünf Jahre lang auf.

Was unsere Kunden sagen – Echtes Feedback

Unsere Zertifizierungen und Auszeichnungen

Nuote Metals unterhält die folgenden Zertifizierungen und Akkreditierungen:

• ISO 9001:2015– Vom TÜV SÜD zertifiziertes Qualitätsmanagementsystem
• RoHS-Konformität– Verifiziert durch SGS-Tests Dritter
• REACH-Konformität– SVHC-Deklaration aktuell
• ASTM F1941– Einhaltung der Verzinkungsnorm
• SGS-Testberichte– Auf Anfrage für bestimmte Chargen erhältlich

Alle Zertifizierungen und Prüfberichte sind auf Anfrage erhältlich.

Wo Halbrohrnieten aus Stahl verwendet werden

Sie sind die bevorzugte Wahl für Anwendungen, bei denen Festigkeit, Geschwindigkeit und Kosteneffizienz im Vordergrund stehen:

• Möbelherstellung– Klappbetten, Stühle, Sofas, Scharniere, Rahmenverbindungen
• Automobilindustrie– Bremsbeläge, Kupplungsbeläge, Innenverkleidung, Karosserieteile
• HVAC-Ausrüstung– Schrankmontage, Kanalanschlüsse, Lüftergehäuse
• Industrieausrüstung– Maschinenschutz, Bedienfelder, Förderkomponenten
• Konstruktion– Leichte strukturelle Verbindungen, Metallrahmen, architektonische Beschläge
• Elektronik– Komponentenmontage, Chassismontage, Leiterplattenabstandshalter
• Lederwaren und Polstermöbel– Gürtellöcher, Taschenbeschläge, Stoffbefestigungen

Wie wir arbeiten – praktische Informationen

• Proben– 20–50 Gratisstücke für Standardgrößen (Versand trägt der Kunde)
• Probeauftrag– 10.000 Stück empfohlen für die Erstvalidierung
• Mindestbestellmenge– 2.000 Stück (Standardgrößen), 5.000 Stück (kundenspezifischer Lauf- oder Kopfstil)
• Lieferzeit (Lager)– 5–7 Werktage
• Vorlaufzeit (benutzerdefiniert)– 10–12 Werktage
• Werkzeugkosten– Keine für Standardkopfformen und Schaftdurchmesser (1,5–8 mm)

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einem Halbrohrniet aus Stahl und einem Vollstahlniet? Wann sollte ich mich für die Halbrohrversion entscheiden?

A: Der grundlegende Unterschied ist der Hohlraum im Schwanz. Ein Halbrohrniet aus Stahl hat an der Spitze einen flachen Hohlraum, der nur 25–30 % der Kraft erfordert, die für einen Vollniet mit demselben Durchmesser erforderlich ist. Dies ermöglicht eine schnellere Installation und schont die umliegenden Materialien. Vollnieten bieten eine etwas höhere Scherfestigkeit (Halbrohrnieten behalten 80–90 % der Vollnietfestigkeit), erfordern jedoch schwere Ausrüstung und mehr Zeit. Für die meisten Industrie-, Automobil-, HVAC- und Hardware-Anwendungen – einschließlich des oben genannten Klappbettkastens – bieten Halbrohrnieten mehr als genug Festigkeit und sorgen gleichzeitig für eine effiziente Produktion. Wählen Sie Vollnieten nur bei extremen strukturellen Belastungen, bei denen es nur auf maximale Scherfestigkeit ankommt.

F2: KannHalbrohrnieten aus Stahlim Freien verwendet werden, ohne zu rosten?

A: Ja, mit dem richtigen Finish. Unbeschichteter Stahl rostet schnell, wenn er Feuchtigkeit ausgesetzt wird. Unsere standardmäßigen Nieten aus kohlenstoffarmem Stahl sind mit einer Verzinkung (klar, blau oder gelb) erhältlich, die eine Salznebelbeständigkeit von 48–96 Stunden bietet – ausreichend für den Einsatz im Innen- und geschützten Außenbereich. Bei dem Klappbett oben bot die Verzinkung 72 Stunden lang Schutz vor gelegentlicher Feuchtigkeit. Für anspruchsvollere Außen- oder Küstenumgebungen empfehlen wir den Umstieg auf Halbhohlnieten aus Edelstahl (304 oder 316), die einen Salzsprühnebelschutz von über 200–1.000 Stunden bieten.

F3: Wie wähle ich die richtige Zylinderlänge für einen Halbrohrniet aus Stahl aus?

A: Wählen Sie eine Lauflänge, die etwa 1,5–2,0 mm länger ist als Ihre gesamte Materialstapeldicke. Wenn Sie beispielsweise zwei 2-mm-Stahlbleche (insgesamt 4 mm) verbinden, wählen Sie eine Lauflänge von 5,5–6,0 mm. Diese zusätzliche Länge bietet genügend Material, damit das Hohlprofil nach außen rollen und eine sichere Klammer bilden kann, ohne durchzuschlagen. Wenn der Lauf zu kurz ist, ist der Clinch schwach. Zu lang, und der Lauf könnte zerknittern. Die Nietlänge wird von der Unterseite des Nietkopfes bis zum Ende des Körpers gemessen. Senden Sie uns die Dicke Ihres Materialstapels und wir empfehlen Ihnen die genaue Lauflänge.

Sind Sie bereit, Ihre Montagelinie zu optimieren?

Wenn Sie derzeit Vollnieten verwenden und mit langsamer Montage, verformten Materialien oder hohen Werkzeugkosten zu kämpfen haben, sollten Sie auf umsteigenHalbrohrnieten aus Stahlkann einen erheblichen Unterschied machen.

Was wir Ihnen bieten:

• Mehrere Kopfformen – rund, oval, gewölbt, flach und versenkt
• Großer Schaftbereich – 1,5 mm bis 8,0 mm
• Benutzerdefinierte Längen – Fasslänge entsprechend Ihrem genauen Materialstapel
• Standardmäßig verzinkt – 48–96 Stunden Salzsprühnebelschutz
• ISO 9001:2015– Vollständiges Qualitätssystem mit nachvollziehbarer Dokumentation

Starten Sie in drei Schritten:

• Senden Sie uns Ihre Spezifikationen – Schaftdurchmesser, Lauflänge (oder Materialstapeldicke), Kopfstil, Finish und Menge
• Wir antworten innerhalb von 24 Stunden – mit Werkzeugkosten (falls vorhanden), Stückpreis und Lieferzeit
• Wir versenden Muster – 20–50 kostenlose Stücke, die Sie an Ihrem tatsächlichen Material testen können

Senden Sie noch heute Ihre Anfrage an Nuote Metals.
