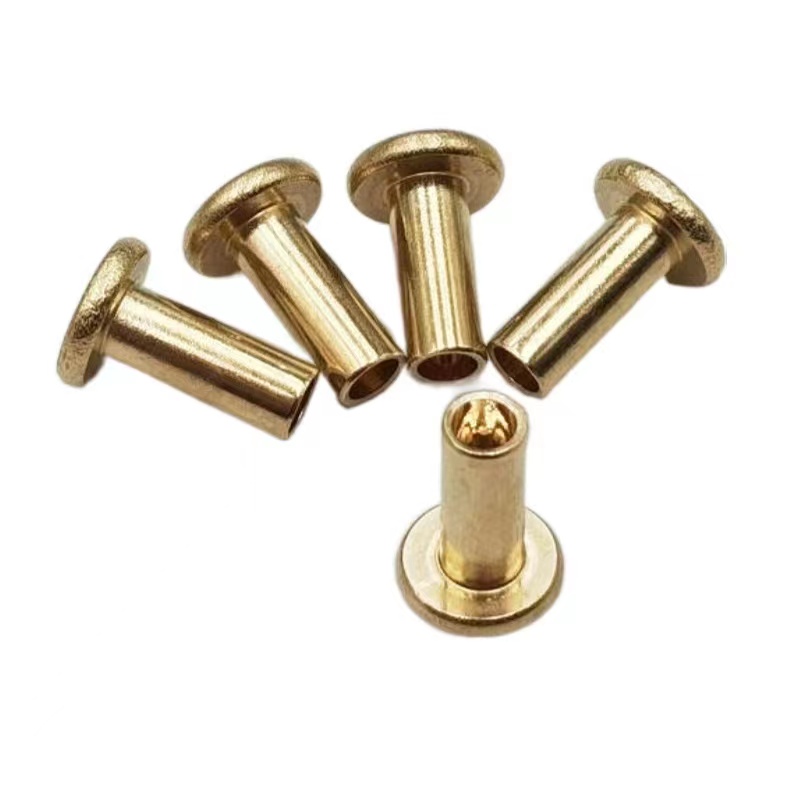

Halbhohlnieten mit Fachwerkkopf

Der Fachwerkkopf ist der breiteste Standardkopftyp – 2,2- bis 2,8-mal so groß wie der Schaftdurchmesser. Das ist deutlich breiter als ein Rundkopf (1,6–1,8×) und breiter als ein Universalkopf (2,0–2,2×). Die zusätzliche Breite ist der springende Punkt: Sie verteilt die Klemmkraft auf eine größere Fläche und verhindert soHalbhohlnieten mit Fachwerkkopfdurch Ziehen durch weiche oder spröde Materialien.

Dies ist kein Nischenverschluss. Dies ist das Befestigungselement, nach dem Sie greifen, wenn ein runder Kopf durchdringt, wenn ein Universalkopf nicht breit genug ist, wenn Sie Kunststoff, Verbundwerkstoffe, dünne Bleche oder Holz befestigen.

Eine Niete, eine Arbeit – Stoppen Sie das Durchziehen

Der Fachwerkkopf bietet kein niedriges Profil wie ein Flachkopf. Es bietet keinen bündigen Abschluss wie ein Senkkopf. Es bietet eines: größtmögliche Auflagefläche.

Wenn Ihr Material weich, spröde oder dünn ist und Sie das Befestigungselement an Ort und Stelle halten müssen, ist der Flachrundkopf die richtige Lösung.

Standards – GB/T 1014 und Q 454

Wir fertigen Halbhohlnieten mit Flachrundkopf nach etablierten Standards:

Der Fachwerkkopf wird in chinesischen Standards auch als „großer Pilzkopf“ bezeichnet. Wir können nach jeder dieser Spezifikationen produzieren – oder nach Ihrer individuellen Zeichnung.

Materialien und Oberflächen – unser Angebot

Materialien:Kohlenstoffstahl (verzinkt), Edelstahl (304/316, passiviert), Messing (C2680), Kupfer (C11000), Aluminium (1100/5052/5056)

Ausführungen:Verzinkt, vernickelt, passiviert, lackiert, brüniert, blank

Eine echte Anwendung – Griffbefestigung für Vorratsbehälter aus Kunststoff

Ein Hersteller von Aufbewahrungsbehältern aus Kunststoff benötigte die Anbringung von Metallgriffen an den Behälterkörpern. In jedem Behälter wurden vier Nieten verwendet. Die bisherigen Rundkopfnieten zogen sich nach mehrmaligem Anheben durch den Kunststoff – die schmale Auflagefläche hielt der Belastung nicht stand. Der Kunde hat versucht, Unterlegscheiben hinzuzufügen – es hat funktioniert, aber es wurden mehr Teile und Montagezeit benötigt.

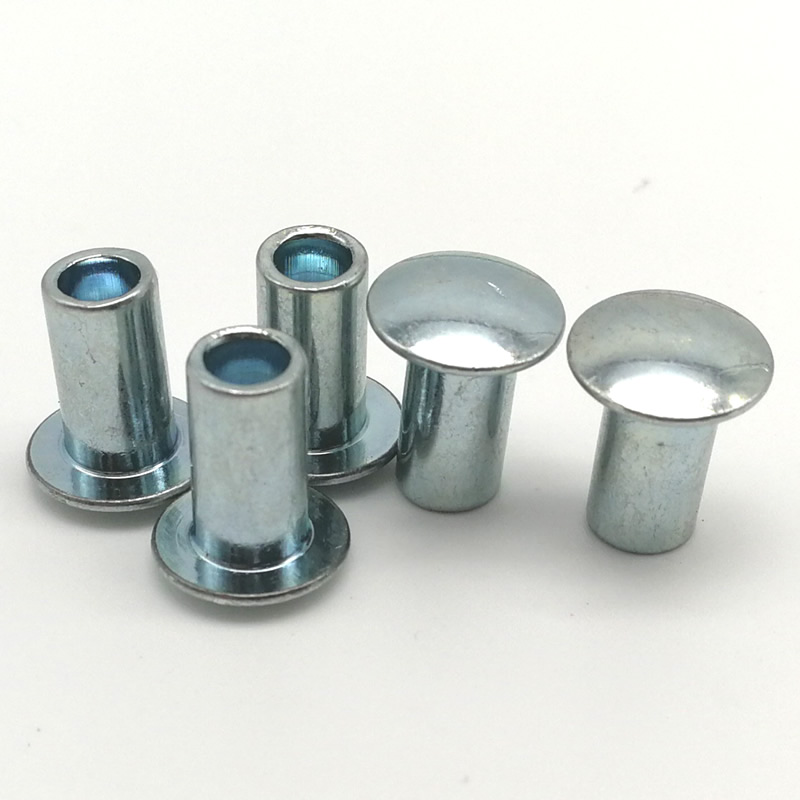

Wir haben Halbhohlnieten mit Flachrundkopf aus verzinktem Stahl geliefert – 4,0-mm-Schaft, 11,0-mm-Kopf, 10,0-mm-Zylinderlänge. Der extra breite Kopf verteilt die Last auf eine größere Fläche – kein Durchziehen mehr, keine Unterlegscheiben erforderlich. Der Kunde testete 1.000 Nieten in 250 Behältern. Nach 10.000 Hebezyklen mit einer Last von 20 kg keine Ausfälle. Mittlerweile bestellen sie unsere Nieten in Chargen von 300.000 Stück pro Jahr.

Über unsere Fabrik – Wer Ihre Nieten herstellt

Wir sind ein in Dongguan ansässiger Hersteller von Verbindungselementen mit über einem Jahrzehnt Erfahrung im Kaltstauchen. Unsere Anlage verfügt über 45 Kaltstauchmaschinen, mit denen Nieten mit einem Durchmesser von 0,8 mm bis 10 mm hergestellt werden können – von winzigen elektronischen Bauteilen bis hin zu größeren industriellen Verbindungselementen.

0,8 mm bis 10 mm Durchmesser– Von winzigen Elektroniknieten bis hin zu größeren industriellen Verbindungselementen. Wir decken das Spektrum ab.

Standard oder kundenspezifisch– Auf unseren 45 Kaltstauchmaschinen führen wir Großaufträge aus. Wir kümmern uns auch um kundenspezifische Längen, nicht standardmäßige Kopfprofile und Sonderbearbeitungen. Wenn Sie eine Zeichnung haben, können wir diese anfertigen.

Schnelle Probenahme– Wir haben Drähte für die gängigsten Durchmesser auf Lager, sodass wir Muster innerhalb von 5–7 Tagen versenden können. Keine wochenlangen Wartezeiten, um eine Niete zu testen.

Über 10 Jahre Erfahrung auf dem Parkett– Unsere leitenden Techniker machen das schon lange genug, um zu wissen, wie man Toleranzen einhält, die neuere Bediener nicht können. Sie verstehen, wie sich Draht verhält, wie sich die Matrizen abnutzen und wie man eine Maschine einstellt, bevor sie aus den Spezifikationen abweicht.

Jede Charge überprüft– Hohlraumtiefe, Kopfgeometrie, Schaftdurchmesser, Härte – wir überprüfen jede Charge, bevor sie das Werk verlässt.

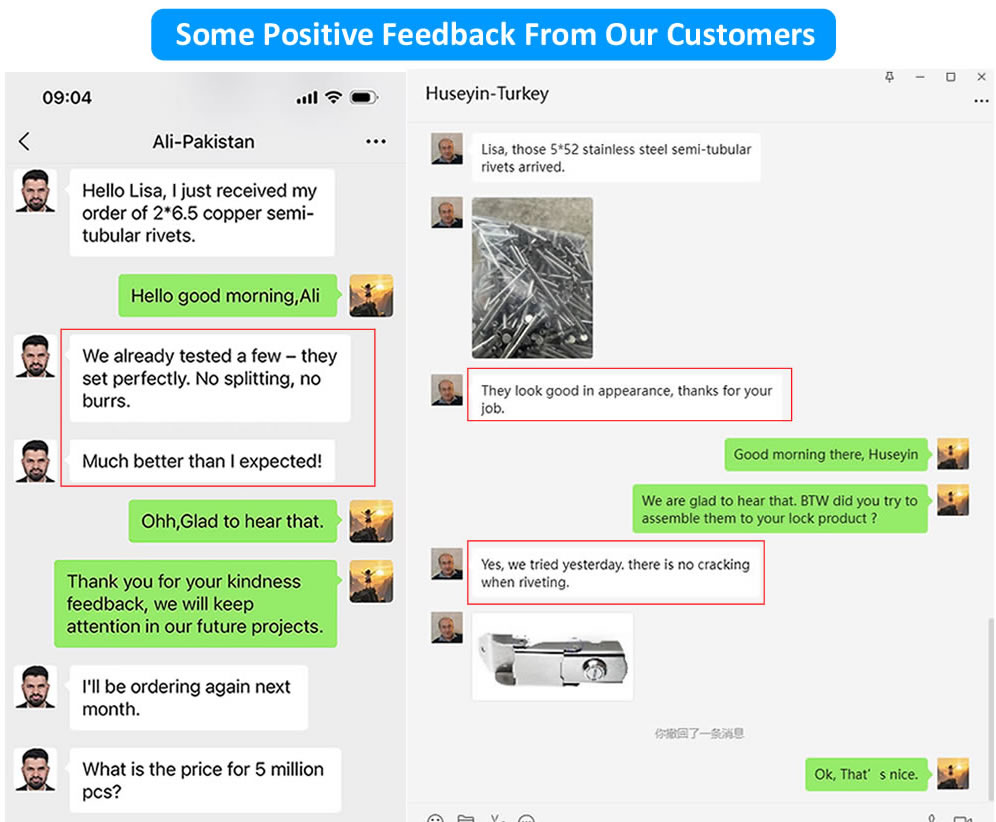

Warum Kunden sich für uns entscheiden – Echtes Feedback

Hersteller, die unsere Halbhohlnieten mit Flachrundkopf verwenden, kommen aus den gleichen Gründen zu uns zurück:

Größte Auflagefläche– 2,2–2,8× Schaftdurchmesser verhindert Durchziehen

Keine Unterlegscheiben erforderlich– Der breite Kopf macht separate Hardware überflüssig

Konsistente Geometrie– Jede Charge entspricht der Zeichnung

Schnelle Proben– 5–7 Tage, keine Wartezeit

Wir arbeiten mit Herstellern von Kunststoffprodukten, Automobilinnenräumen, Elektronikgehäusen, Haushaltsgeräten, HVAC und Beschilderungen zusammen – in ganz Nordamerika, Europa und Asien.

Zwei Fragen, die wir oft beantworten

F: „Können Sie auf der Grundlage unserer spezifischen Designanforderungen kundenspezifische Halbhohlnieten mit Flachrundkopf herstellen?“

A: Ja – kundenspezifische Nieten sind ein wichtiger Teil unseres Geschäfts. Wir fertigen Nieten genau nach Ihren Vorgaben, darunter:

Nicht standardmäßige Schaftdurchmesser – außerhalb unseres Standardbereichs von 0,8–8,0 mm

Benutzerdefinierte Kopfabmessungen – größerer oder kleinerer Kopfdurchmesser, andere Kopfhöhe oder modifiziertes Kopfprofil

Sonderlängen – längere Fässer für dicke Materialstapel oder kürzere Fässer für dünne Materialien

Einzigartige Materialien oder Oberflächen – wenn Sie ein Material benötigen, das nicht in unserem Standardsortiment enthalten ist, können wir es beschaffen

Engere Toleranzen – wir können bei kritischen Abmessungen für Präzisionsanwendungen ±0,02 mm einhalten

Der Prozess ist unkompliziert: Senden Sie uns Ihre Zeichnung (PDF oder 3D-Modell) und unsere Ingenieure prüfen sie auf Herstellbarkeit. Wir geben DFM-Feedback, bestätigen die Preise, produzieren erste Artikel und versenden Muster zur Genehmigung – alles bevor die Massenproduktion beginnt. Die Vorlaufzeit für kundenspezifische Werkzeuge beträgt 15–20 Tage. Wenn Sie eine Zeichnung haben, können wir diese anfertigen.

F: „Was ist der maximale Durchmesser, den Sie für Halbhohlnieten mit Flachrundkopf herstellen können?“

A: Unsere 45 Kaltstauchmaschinen können Nieten mit einem Schaftdurchmesser von bis zu 10 mm herstellen. Für Durchmesser über 10 mm können wir kundenspezifische Werkzeuge besprechen – aber für die meisten industriellen Anwendungen deckt der Bereich von 0,8–10 mm den Großteil der Anforderungen ab. Der Durchmesser des Fachwerkkopfes passt sich dem Schaft an – bei einem 10-mm-Schaft beträgt der Kopfdurchmesser typischerweise 22–28 mm, was eine außergewöhnlich breite Auflagefläche für hochbelastbare Kunststoff- oder Verbundwerkstoffbaugruppen bietet.
