Universalkopf-Halbhohlnieten

Wenn eine Niete tiefer sitzen muss als ein Rundkopf, aber mehr Auflagefläche als ein Flachkopf bieten muss, bietet der Universalkopf die ideale Balance. Halbhohlnieten mit Universalkopf verfügen über eine leicht abgerundete, flache Kuppel, die ein Hängenbleiben verhindert und gleichzeitig die Last auf eine größere Oberfläche verteilt. Der halbhohle Hohlraum reduziert die Setzkraft im Vergleich zu Vollnieten um etwa 70 %, sodass sie für die automatisierte Montage und empfindliche Materialien geeignet sind.

Nuote Metals fertigt Kaltkopfnieten aus kohlenstoffarmem Stahl, Edelstahl (304/316) und Messing. Unsere Komponenten dienen Branchen, in denen ein klares, unauffälliges Erscheinungsbild wichtig ist – darunter Automobilinnenräume, Gepäck, Lederwaren, Elektronikgehäuse und Möbelbaugruppen.

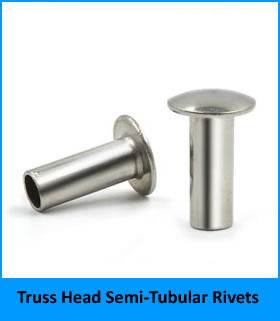

Was den Universalkopf anders macht

Der Universalkopf liegt sowohl in der Höhe als auch in der Breite zwischen einem runden Kopf und einem flachen Kopf. Er bietet eine größere Auflagefläche als ein runder Kopf (verringert das Risiko des Durchziehens) und behält gleichzeitig ein niedrigeres Profil bei, das ein Hängenbleiben minimiert.

Der Universalkopf ist die „Mittelweg“-Option – breit genug, um ein Durchziehen in den meisten Kunststoffen und Stoffen zu verhindern, niedrig genug, um ein Hängenbleiben an beweglichen Teilen oder Kleidung zu vermeiden, und abgerundet genug, um auf Verbraucherprodukten fertig auszusehen.

Technische Spezifikationen – Materialien, Abmessungen und Oberflächen

Materialoptionen

Standardabmessungen – Universalkopf (Stahl)

Toleranzen: Schaftdurchmesser ±0,05 mm, Kopfdurchmesser ±0,15 mm, Gesamtlänge ±0,15 mm. Kundenspezifische Lauflängen verfügbar.

Mechanische Daten (5-mm-Stahl-Universalkopf, eingesetzt in 2-mm-Stahlblech)

Der halbhohle Hohlraum behält typischerweise 80–90 % der Scherfestigkeit eines Vollniets bei, erfordert jedoch deutlich weniger Installationskraft.

Verfügbare Ausführungen

Sehen Sie, wie wir Nieten herstellen

Sehen ist Glauben. Klicken Sie auf das Video unten, um unsere Kaltstauchpresse in Aktion zu sehen – von der Drahtzuführung bis zum fertigen Nietauswurf. Die gesamte Sequenz läuft mit 200–300 Teilen pro Minute, mit Echtzeit-Qualitätsüberwachung in jeder Phase.

Unser Kaltstauchgerät mit mehreren Stationen führt das Quadrieren, Stauchen, Hohlraumextrudieren und Trimmen in einem einzigen kontinuierlichen Zyklus durch – und das alles unter Einhaltung von Toleranzen von ±0,05 mm. Was Sie sehen, ist das, was wir liefern, Charge für Charge.

Ein echtes Kundenbeispiel – Klappscharnier für Kinderwagen

Dies ist eine von vielen Anwendungen für Universalkopf-Halbhohlnieten. Wir fügen es ein, um den tatsächlichen Produktionseinsatz zu zeigen, nicht um eine Einschränkung anzudeuten.

Ein Hersteller von Kinderprodukten kam mit einem Problem auf uns zu. Ihr Kinderwagengestell war am Faltgelenk mit einer Rundkopfniete versehen. Der runde Kopf blieb am Stoffsitz hängen, als die Eltern den Kinderwagen zusammen- und auseinanderfalteten. Die Beschwerden nahmen zu. Sie brauchten eine Niete, die tiefer sitzt als ein Rundkopf, nicht sperrig wie ein Flachrundkopf aussieht und 10.000 Faltzyklen aushält.

Wir empfehlen Universalkopf-Halbhohlnieten – 5 mm Schaft, 10 mm Kopfdurchmesser, verzinkter Kohlenstoffstahl. Die universelle Kopfhöhe betrug nur 2,4 mm, verglichen mit 3,2 mm bei runden. Dieser Unterschied von 0,8 mm verhinderte ein Hängenbleiben des Stoffes. Der breitere 10-mm-Kopf verteilt die Spannung außerdem besser und verhindert so Risse in der Kunststoffbuchse.

Der Kunde testete 500 Nieten an 100 Kinderwagen. Nach 10.000 Faltzyklen kein Hängenbleiben, kein Lösen, keine Risse. Mittlerweile bestellen sie unsere Nieten in Losgrößen von 50.000–100.000 Stück.

Was unsere Kunden sagen – Echtes Feedback

Wo Halbhohlnieten verwendet werden

• Kinderwagen und Kinderwagen – Klappscharniere, Stoffbefestigungspunkte
• Automobilinnenräume – Türverkleidungen, Sitzbezüge, Haltegriffe
• Gepäck und Koffer – Griffhalterungen, Eckenschutz, Schlossmontage
• Lederwaren – Gürtellöcher, Taschenriemenbefestigungen, Zierbesatz
• Elektronikgehäuse – Low-Profile-Befestigung, Chassismontage
• Möbel – Metall-Holz-Verbindungen, Polsterbezüge
• Weiche Materialien – Segeltuch, Planen, Kunststoffe

Wie wir Kaltkopfnieten herstellen

Kaltstauchen formt Metall bei Raumtemperatur mithilfe von Hochgeschwindigkeitspressen und Präzisionswerkzeugen. Für Universalkopf-Halbhohlniete verwenden wir einen Mehrstationen-Kaltstanzer.

Drahtziehen– Eingehender Draht wird auf den exakten Schaftdurchmesser gezogen.

Abgeschnitten– Der Draht wird auf die exakte Rohlingslänge zugeschnitten.

Erster Schlag (Quadrieren)– Der Rohling ist zentriert und rechtwinklig.

Zweiter Schlag (Kopf)– Hartmetallmatrize bildet den Universalkopf.

Dritter Schlag (Hohlraumextrusion)– Der Stempel erzeugt den halbhohlen Hohlraum (45–55 % der Lauflänge).

Trimmen– Grat an der Kopfkante wird entfernt.

Taumelnd– Mikrograte werden entfernt.

Galvanisieren oder Passivieren– Wie angegeben angewendet.

Beim Kaltstauchen wird das Material kaltverfestigt, wodurch die Oberflächenhärte um 15–20 % erhöht wird. Unsere Hartmetallmatrizen sind für eine gleichmäßige Kopfformung auf Ra 0,1 µm poliert.

Unser Qualitätskontrollprozess – vom Rohmaterial bis zu Ihrer Produktionslinie

Jede Nietencharge durchläuft ein mehrstufiges Inspektionssystem.

Phase des Materialeingangs

Jede Spule wird auf Durchmesser (Lasermikrometer, ±0,02 mm) und Härte (Rockwell-Tester) überprüft. Jede Spule außerhalb der Spezifikation wird abgelehnt.

Aufbau- und Erststartphase

Die ersten 10 Nieten werden unter 20-facher Vergrößerung auf Oberflächenfehler untersucht und anschließend mit einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Schaft, Länge und Hohlraumtiefe müssen mit der Zeichnung übereinstimmen.

Während der Produktionsphase

Die Bediener ziehen alle 500 Teile 5 Nieten. Kritische Abmessungen werden mit digitalen Messschiebern und einem Gut/Schlecht-Messgerät überprüft. Jede Abweichung löst einen sofortigen Stopp der Presse aus.

CPhase der Linch-Verifizierung

Alle 2.000 Stück setzen wir 3 Nieten in eine Probe Ihres tatsächlichen Materials. Der gerollte Clinch wird auf Symmetrie, Dichtheit und Risse untersucht.

Korrosionsprüfung (falls zutreffend)

Bei plattierten Nieten werden Proben gemäß ASTM B117 in unsere Salzsprühkammer gegeben. Mit der Charge wird ein Zertifikat ausgestellt.

Letzte Sortierstufe

Jede Niete durchläuft eine optische Sortiermaschine mit Hochgeschwindigkeitskameras. Nach der Sortierung wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) manuell überprüft.

Alle Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt.

Ihre Bestellung – Was sich in der Box befindet

• Nieten in versiegelten Beuteln – beschriftet mit Teilenummer, Chargennummer und Menge
• Maßkontrollbericht – 10 Nieten aus der Charge gemessen
• Materialzertifikat – Werkstestzertifikat für die verwendete Spule
• Beschichtungszertifikat – Dicke und Salzsprühergebnisse (falls zutreffend)
• Konformitätszertifikat – vom QA-Manager unterzeichnet, Chargenrückverfolgbar

Nuote Metals ist nach ISO 9001:2015 zertifiziert. RoHS- und REACH-Erklärungen werden auf Anfrage bereitgestellt.

Wie wir arbeiten – praktische Informationen

• Muster – 20–50 kostenlose Stücke für Standardgrößen (Kunde zahlt Versand)
• Probebestellung – 10.000 Stück empfohlen für Erstvalidierung
• MOQ – 2.000 Stück (Stahl/Messing), 3.000 Stück (Edelstahl)
• Lieferzeit (Lagerbestand) – 5–7 Werktage
• Lieferzeit (kundenspezifisches Fass) – 12–15 Tage
• Werkzeugkosten – Keine für Standard-Universalkopfwerkzeuge (3–8 mm Schaft)

Drei Fragen, die wir oft beantworten

F1: Wann sollte ich einen Halbhohlniet mit Universalkopf einem Rundkopf oder einem Flachkopf vorziehen?

A: Wählen Sie einen Universalkopf, wenn Sie eine größere Auflagefläche als ein runder Kopf benötigen (um ein Durchziehen in weiche Materialien zu verhindern), aber auch ein niedrigeres Profil benötigen, um ein Hängenbleiben zu vermeiden. Der Universalkopf ist breiter als rund (2,0–2,2× Schaft vs. 1,6–1,8×) und sitzt tiefer (35–40 % des Kopfdurchmessers vs. 40–50 %). Bei der Kinderwagentasche oben verhinderte der Höhenunterschied von 0,8 mm, dass sich der Stoff verhedderte. Runder Kopf ist einfacher und billiger. Der flache Kopf ist für bündige Anwendungen vorgesehen. Der Universalkopf ist die „Premium-sichtbare“ Option für Baugruppen aus gemischten Materialien.

F2: Können Halbhohlnieten mit Universalkopf in Kunststoff verwendet werden, ohne dass der Ansatz bricht?

A: Ja. Die breitere Auflagefläche des Universalkopfes verteilt die Einstellkraft auf eine größere Oberfläche und reduziert so die Belastung spröder Materialien wie ABS und Polycarbonat. Für Kunststoff empfehlen wir eine Lauflänge, die genau 1,0–1,5 mm länger ist als der Materialstapel, und das Aushärten mit einer Presse (kein Hammer) mit kontrollierter Kraft. Im Fall des Kinderwagens verhinderte der Universalkopf ein Reißen der Kunststoffbuchse, die zuvor durch den runden Kopf beschädigt worden war.

F3: Was ist der maximale Griffbereich für Halbhohlnieten mit Universalkopf aus Edelstahl?

A: Für Edelstahl empfehlen wir einen Griff von nicht mehr als dem 4-fachen Schaftdurchmesser. Bei einer 5-mm-Edelstahlniete beträgt der sichere Halt bis zu 20 mm. Darüber hinaus kann es beim Aushärten des Laufs zu Verfestigungen und Rissen kommen. Für dickere Stapel empfehlen wir kohlenstoffarmen Stahl (duktiler) oder die Verlängerung der Trommellänge durch Zwischenglühen. Wir können kundenspezifische Lauflängen bis zu 30 mm für 6 mm und 8 mm Durchmesser liefern. Kontaktieren Sie uns für eine Empfehlung mit Ihrer genauen Stapeldicke.

Fordern Sie ein Angebot an – sagen Sie uns, was Sie brauchen

Um ein verbindliches Angebot für Halbhohlnieten mit Universalkopf zu erhalten, geben Sie bitte Folgendes an:

• Schaftdurchmesser (mm)
• Lauflänge (mm) – oder Ihre gesamte Materialstapeldicke
• Material (Stahl / Edelstahl 304/316 / Messing)
• Oberfläche (Zink / Nickel / Schwarzoxid / passiviert)
• Geschätzte jährliche Menge

Sie können auch eine Zeichnung, ein Foto Ihrer aktuellen Niete oder ein Musterteil beifügen. Wir werden Ihnen innerhalb von 24 Stunden mit den Werkzeugkosten (falls vorhanden), dem Stückpreis, der Lieferzeit und den Richtlinien für kostenlose Muster antworten.

Senden Sie noch heute Ihre Anfrage an Nuote Metals. Kein Druck, keine Verpflichtung – nur ein klares, wettbewerbsfähiges Angebot.
