Universelle Kopfnieten

Universelle Kopfnietensind der „genau richtige“ Verschluss. Nicht zu hoch, nicht zu breit, mit einer glatten, abgerundeten Oberseite, die auf den meisten Oberflächen bequem sitzt. Wenn ein Rundkopf zu schmal und ein Traversenkopf zu breit ist, ist der Universalkopf die Lösung. Der Kopfdurchmesser beträgt das 2,0–2,2-fache des Schafts – breiter als rund (1,6–1,8×), schmaler als das Fachwerk (2,2–2,8×) – und ein Profil, das fertig aussieht, ohne sperrig zu wirken.

Wenn Sie sich nicht sicher sind, welchen Kopfstil Sie wählen sollen, ist der Universalkopf die sichere Wahl. Es funktioniert in fast jeder Anwendung, in fast jedem Material und sieht dabei gut aus.

Universal vs. Rund vs. Truss – Wo der Universalkopf passt

Wann sollte man einen Universalkopf wählen:

• Sie montieren gemischte Materialien (Metall + Kunststoff, Metall + Holz)
• Sie wünschen sich ein Gleichgewicht zwischen Tragfläche und Profil
• Sie sind sich nicht sicher, welchen Kopfstil Sie wählen sollen – „Universal“ ist die sichere Standardeinstellung
• Sie möchten eine Niete, die gut aussieht, ohne die Aufmerksamkeit auf sich zu ziehen

Zwei Designs, fünf Materialien – unser Angebot

Universelle Kopfnietensind in Voll- und Halbrohrausführung erhältlich. Vollständig rohrförmig ist für diesen Kopftyp aufgrund der mittleren Profilgeometrie, die nicht genügend Lauflänge für eine ordnungsgemäße Aufweitung bietet, nicht verfügbar.

Welches Design soll ich wählen:

Solide– Der gesamte Schaft ist massiv. Maximale Scher- und Zugfestigkeit. Verwendung für strukturelle Anwendungen, tragende Verbindungen und Baugruppen, bei denen ein Versagen keine Option ist. Höhere Setzkraft erforderlich.

Halbröhrenförmig– Ein Hohlraum am Heck reduziert die Setzkraft um 70 %. Verwenden Sie es für die Massenproduktion, dünne Materialien und Baugruppen, bei denen Sie das umgebende Material schützen möchten. 80–90 % der Vollfestigkeit.

Verfügbare Materialien:Kohlenstoffarmer Stahl, Edelstahl (304/316), Messing (C2680), Kupfer (C11000), Aluminium (5052/5056)

Ausführungen:Verzinkt, brüniert, passiviert, lackiert, vernickelt, antik, eloxiert, blank – je nach Material.

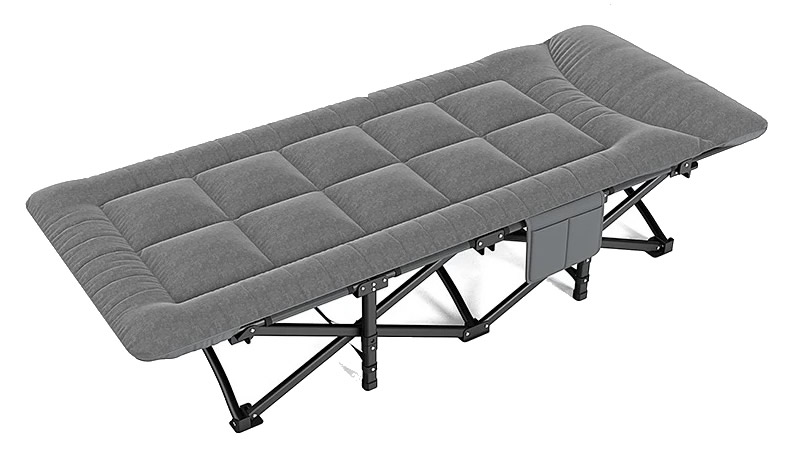

Eine echte Anwendung – klappbarer Feldbettrahmen

Ein Hersteller von tragbaren Campingbetten verwendete Rundkopfnieten für die Scherenscharnierverbindungen. Der runde Kopf war zu schmal – unter Belastung zog der Kopf durch das dünnwandige Stahlrohr. Der Hersteller versuchte es mit Flachrundnieten – sie funktionierten, aber der breite Kopf wirkte bei einem Verbraucherprodukt klobig und industriell. Sie benötigten eine Niete mit größerer Auflagefläche als ein Rundkopf, aber einem saubereren Aussehen als ein Flachrundniet – etwas, das sicher hält, ohne das Erscheinungsbild des Produkts zu beeinträchtigen.

Nuote Metals lieferte Halbhohlnieten mit Universalkopf aus verzinktem Stahl – 5,0-mm-Schaft, 10,5-mm-Universalkopf, 14,0-mm-Zylinderlänge. Der Universalkopf bot die zusätzliche Auflagefläche, die erforderlich war, um ein Durchziehen zu verhindern – der Kopfdurchmesser von 10,5 mm führte zu einer Vergrößerung der Auflagefläche um 38 % gegenüber dem ursprünglichen runden Kopf. Das glatte, abgerundete Profil sah sauber und fertig aus. Der halbröhrenförmige Hohlraum hielt die Setzkraft niedrig und verhinderte eine Verformung des dünnwandigen Rohrs.

Der Hersteller testete 500 Nieten auf 250 Betten. Nach 5.000 Faltzyklen mit 120 kg Belastung kein Durchziehen, kein Lösen, keine Beschädigung. Mittlerweile bestellen sie Universalkopfnieten in Losgrößen von 150.000 Stück pro Jahr.

Wie sie spezifiziert sind – wir machen es einfach

Universalkopfnieten werden individuell nach Ihren genauen Anforderungen hergestellt. Hier ist, was wir brauchen, um Ihre Spezifikation richtig zu machen.

Die Maße, die wir brauchen:

• Schaftdurchmesser – 1,5 mm bis 8,0 mm. Das ist der Teil, der durch dein Loch geht.
• Kopfdurchmesser – normalerweise 2,0–2,2× Schaftdurchmesser, wir können ihn jedoch an Ihre Auflageflächenanforderungen anpassen.
• Kopfhöhe – wir empfehlen Ihnen basierend auf Ihren Freiraumanforderungen.
• Gesamtlänge – diese berechnen wir aus Ihrer Materialstapeldicke.

Die Entscheidungen, die Sie treffen:

• Material – Stahl, Edelstahl, Messing, Kupfer oder Aluminium
• Design – massiv oder halbrohrförmig
• Oberfläche – Zink, passiviert, lackiert, Nickel, eloxiert, antik usw.

Wenn Sie sich bezüglich des Kopfdurchmessers oder der Kopfhöhe nicht sicher sind:Schicken Sie uns ein Foto Ihrer Baugruppe oder ein Musterteil. Wir empfehlen Ihnen die optimalen Universalkopfabmessungen für Ihre Anwendung. Für technische Beratung berechnen wir keine Gebühren.

Mustervorlaufzeit: 5–10 Tage für Standardspezifikationen. Sonderwerkzeuge: 15–20 Tage.

Das universelle Kopfprofil – ausgewogen, vielseitig, zuverlässig

Der Universalkopf ist der vielseitigste Kopfstil, den wir herstellen – und der fehlerverzeihendste. Es funktioniert in fast jeder Anwendung und ist daher oft die Standardwahl für Ingenieure, die sich nicht sicher sind, welchen Kopfstil sie angeben sollen.

Was zeichnet den Universalkopf aus:

Das ausgewogene Profil– Der Universalkopf ist bewusst als „Mittelweg“ konzipiert. Breit genug, um ein Durchziehen in den meisten Materialien zu verhindern, niedrig genug, um ein Hängenbleiben zu vermeiden, und abgerundet genug, um auf Verbraucherprodukten wie fertig auszusehen.

Die glatte, abgerundete Oberseite– Anders als die scharfe Kante eines Fachwerkkopfes oder die hervorstehende Kuppel eines runden Kopfes hat der Universalkopf einen glatten, durchgehenden Radius von der Mitte bis zur Kante. Dies reduziert das Hängenbleiben und verleiht ihm ein professionelles Aussehen.

Die großzügige Auflagefläche– Mit dem 2,0- bis 2,2-fachen Schaftdurchmesser bietet der Universalkopf deutlich mehr Auflagefläche als ein Rundkopf – genug für die meisten Baugruppen aus gemischten Materialien.

Wie wir es konsistent machen:

Präziser Kurs –Das Universalkopfprofil wird mit einem bestimmten Kronenradius und Kantenwinkel in unsere Hartmetallmatrizen geschnitten. Jede Niete erhält das gleiche Profil.

Konzentrizitätskontrolle –Der Kopf muss innerhalb von ±0,10 mm auf dem Schaft zentriert sein. Außermittige Köpfe verringern die Lagerwirksamkeit und sehen falsch aus.

Oberflächenbeschaffenheit– Unsere Matrizen sind auf Hochglanz poliert, um einen sauberen, makellosen Kopf zu erzeugen.

Das Ergebnis:Universelle Köpfe, die in gemischten Materialien arbeiten, professionell aussehen und zuverlässig aushärten – Charge für Charge.

Was wir prüfen – und warum Universalköpfe eine ständige Kontrolle benötigen

Universalköpfe sind nicht der am schwierigsten herzustellende Kopfstil – das heißt Rundköpfe. Sie benötigen jedoch eine konsistente Kontrolle, da sie aufgrund ihres „Mittelweg“-Designs in den unterschiedlichsten Anwendungen eingesetzt werden können. Eine Abweichung, die bei einem runden Kopf (nur für Metall) akzeptabel wäre, könnte bei einem Universalkopf (für gemischte Materialien) zu Problemen führen.

Folgendes sehen wir uns an:

• Schaftdurchmesser – ±0,05 mm. Sitzt der Schaft zu locker im Loch, kippt die Niete. Wenn es zu fest ist, lässt es sich nicht einführen. Wir prüfen dies vor Produktionsbeginn und überwachen es während der gesamten Auflage.
• Kopfdurchmesser – ±0,15 mm. Die Auflagefläche ist der einzige Grund, warum Sie sich für den Universalkopf entschieden haben. Wenn der Kopf zu klein ist, geht die Auflagefläche verloren. Wenn es zu groß ist, passt es möglicherweise nicht zu Ihrem Spielraum.
• Kopfhöhe – ±0,10 mm. Zu groß, und es bleibt hängen. Zu kurz und es sieht falsch aus. Wir prüfen dies bei jeder Charge.
• Konzentrizität – ±0,10 mm. Ein schiefer Kopf verringert die Lagerwirkung. Es sieht auch falsch aus – und auf Verbraucherprodukten sind häufig Universalköpfe zu sehen.
• Hohlraumtiefe (halbrohrförmig) – 45–55 % der Lauflänge. Zu flach und die Setzkraft bleibt hoch. Zu tief und der Clinch ist schwach.
• Gesamtlänge – ±0,15 mm. Für eine ordnungsgemäße Clinchbildung muss die Dicke Ihres Materialstapels übereinstimmen.

So erkennen wir Probleme frühzeitig:

Ihre Sendung – Was wir Ihnen senden

Wenn Ihre Universalkopfnieten eintreffen, liegen ihnen vollständige Aufzeichnungen darüber bei, was hergestellt wurde und wie es überprüft wurde.

Was Sie in der Box finden:

• Nieten in versiegelten Polybeuteln – beschriftet mit Teilenummer, Chargennummer und Menge. Keine losen Teile, kein Raten.
• Materialzertifikat – Chemische Zusammensetzung und Zugeigenschaften der Originalspule. Rückverfolgbar auf die Hitzezahl.
• Prüfblatt – Tatsächliche Maße von 10 Nieten aus Ihrer Charge. Nicht nur „innerhalb der Toleranz“ – die tatsächlichen Zahlen, die wir gemessen haben.
• Finish-Zertifikat – Wenn Ihre Nieten plattiert oder beschichtet sind, schließen wir eine XRF-Dickenüberprüfung ein.
• Konformitätsdokument – ​​Von unserem QA-Manager unterzeichnet, mit einer eindeutigen Chargennummer zur Rückverfolgbarkeit.

Warum das wichtig ist:Sollte jemals ein Feldausfall auftreten, verfügen Sie über die Aufzeichnungen, um ihn bis zur genauen Materialrolle und zum genauen Produktionslauf zurückzuverfolgen. Wir bewahren Kopien fünf Jahre lang auf – wir empfehlen Ihnen jedoch, auch Ihre aufzubewahren.

Zertifiziert nach:ISO 9001:2015, RoHS, REACH

Wo sie verwendet werden

• Klappbetten und Möbel – Scherengelenke, Rahmenbaugruppen, Drehpunkte
• Hardware – Torscharniere, Riegel, Türbeschläge, Zaunkomponenten
• Wohnprodukte – Fensterbeschläge, Schrankbeschläge, dekorative Baugruppen
• Automobil – Innenverkleidung, Verkleidungsbaugruppen, Sitzkomponenten
• Industrieausrüstung – Maschinenschutz, Bedienfelder
• Elektronik – Gehäuse, Chassis
• Allgemeine Fertigung – Jede Baugruppe, bei der Sie nicht sicher sind, welchen Kopfstil Sie wählen sollen

Drei Fragen, die wir oft beantworten

F1: Was ist der Unterschied zwischen einem Universalkopf und einem Rundkopf? Sie sehen ähnlich aus.

A: Der Universalkopf ist breiter (2,0–2,2× Schaftdurchmesser gegenüber 1,6–1,8×) und etwas niedriger als ein runder Kopf. Es hat auch ein kontinuierlicheres, abgerundetes Profil – weniger ausgeprägte Kuppel. Der optische Unterschied ist subtil, aber der funktionale Unterschied ist real: Der Universalkopf bietet mehr Auflagefläche, um ein Durchziehen bei gemischten Materialien zu verhindern. Für Metall-auf-Metall-Verbindungen mit engen Löchern ist der Rundkopf immer noch die bessere Wahl. Für gemischte Materialien ist der Universalkopf die sicherere Wahl.

F2: Welches Design soll ich wählen – massiv oder halbrohrförmig?

A:Halbhohlnietist die Standardwahl für die meisten Anwendungen – 80–90 % der Feststofffestigkeit bei 25–30 % der Setzkraft. WählenVollnietwenn Sie maximale Festigkeit für strukturelle, tragende Baugruppen benötigen. Aufgrund der Geometrie des Kopfes mit mittlerem Profil ist der Vollrohrkopf für den Universalkopf nicht verfügbar. Alle drei Ausführungen sind mit dem gleichen universellen Kopfprofil erhältlich.

F3: Was ist das beste Material für Universalkopfnieten im Außenbereich?

A: Für Außenanwendungen empfehlen wir Edelstahl (304 oder 316) mit passivierter Oberfläche für dauerhafte Korrosionsbeständigkeit. 304 reicht für allgemeine Außeneinsätze (Regen, Feuchtigkeit) aus. 316 wird für Küsten- oder Salznebelumgebungen empfohlen. Wenn Sie mit einem knapperen Budget arbeiten, bietet verzinkter Stahl mit gelber Chromatierung 96 Stunden Salzsprühnebelbeständigkeit – geeignet für den geschützten Einsatz im Freien. Bei dem Klappbett oben entschied sich der Kunde für verzinkten Stahl, da die Betten im Innenbereich (Campingzelte) verwendet wurden und eine gelegentliche Exposition im Freien nur begrenzt möglich war.
