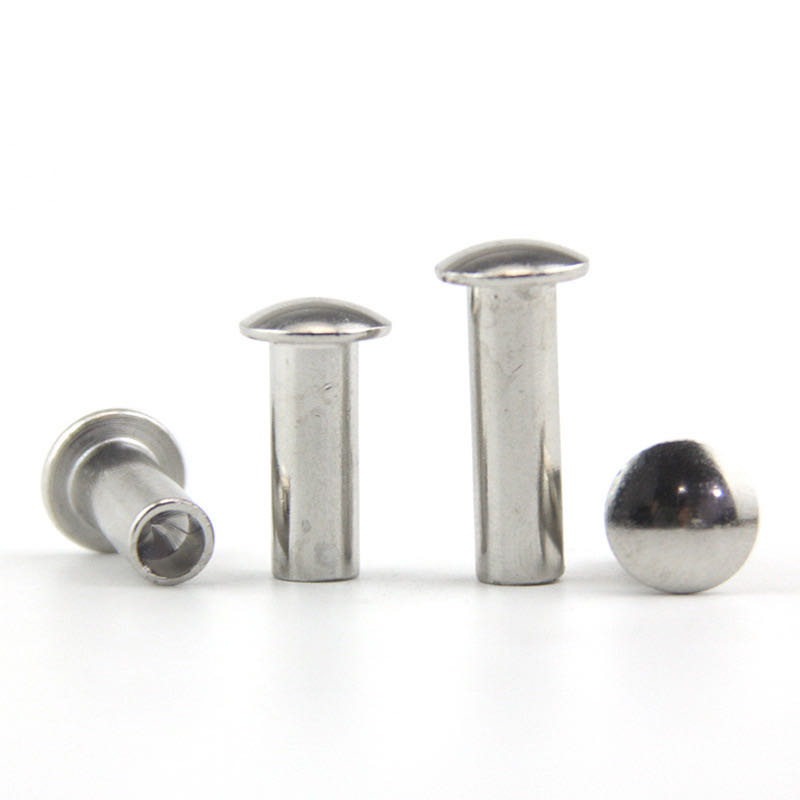

Halbhohlnieten mit Universalkopf

Gehen Sie jede Woche durch unsere Produktion. Sie werden sehen, wie wir Rundköpfe für schwere Geräte, Fachwerkköpfe für weiche Kunststoffe und Flachköpfe für Elektronik einsetzen. Aber welches Werkzeug wird am häufigsten montiert? Der universelle Kopfstempel.

Warum? WeilHalbhohlnieten mit UniversalkopfWir arbeiten mit den unterschiedlichsten Materialien und Anwendungen. Nicht zu hoch, nicht zu breit, mit einem glatten Radius, der nicht hängen bleibt. Allein in den letzten 18 Monaten haben wir über 12 Millionen Stück dieses Kopfstils ausgeliefert.

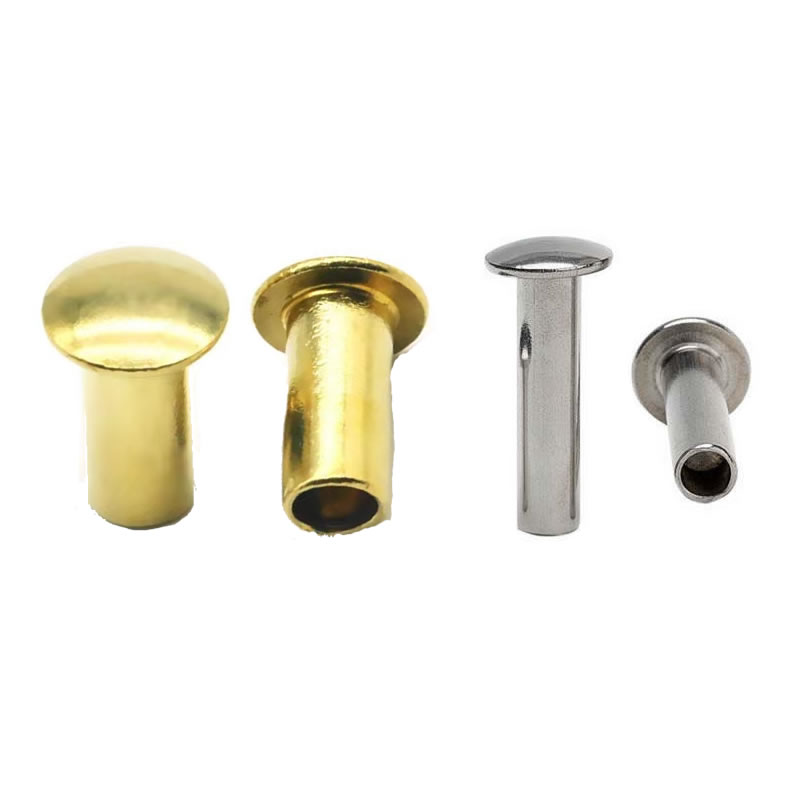

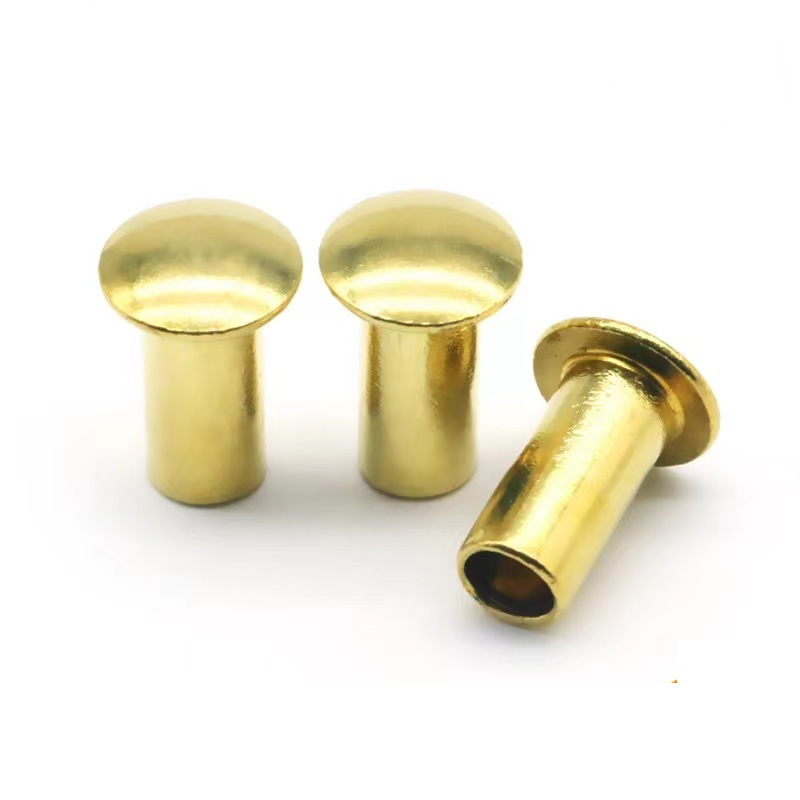

Nuote-Metalleproduziert Universalkopfnieten aus Kohlenstoffstahl, Edelstahl (304/316) und Messing. Auf dieser Seite erfahren Sie zwei echte Produktionsgeschichten unserer Kunden, die genauen Parameter, die wir einhalten, und warum unser Kaltstauchverfahren Ihnen eine durchweg perfekte Kuppel liefert.

Zwei Produktionsgeschichten – direkt aus unseren Auftragsprotokollen

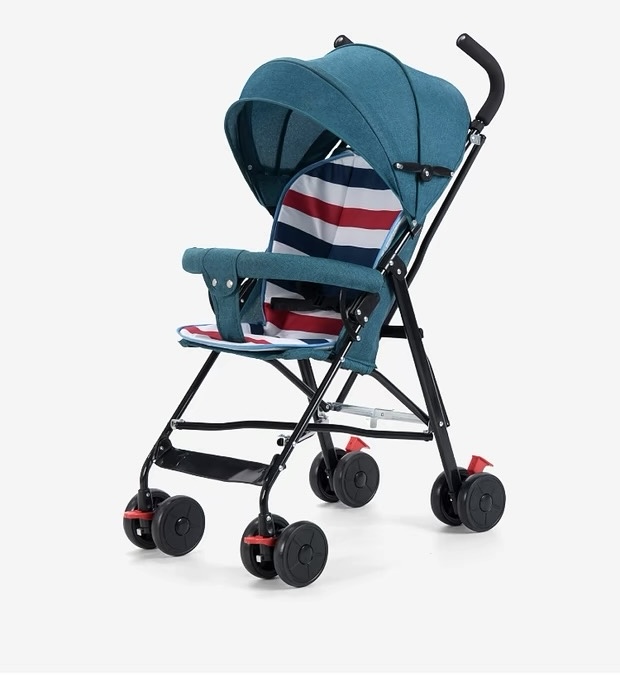

Rahmenbaugruppe für Kinderwagen (Kohlenstoffstahl, verzinkt)

Ein Hersteller von Kinderprodukten kam mit einem Problem auf uns zu. Ihr Kinderwagengestell war am Faltgelenk mit einer Rundkopfniete versehen. Der Kopf blieb am Stoffsitz hängen, als die Eltern den Kinderwagen zusammen- und auseinanderfalteten. Die Beschwerden nahmen zu. Sie brauchten eine Niete, die:

Saß tiefer als ein runder Kopf

Sah nicht sperrig aus wie ein Fachwerkkopf

Hält 10.000 Faltzyklen durch

Wir empfehlen Halbhohlnieten mit Universalkopf – 5 mm Schaft, 10 mm Kopfdurchmesser, verzinkter Kohlenstoffstahl. Die universelle Kopfhöhe betrug nur 2,4 mm, verglichen mit 3,2 mm bei runden. Dieser Unterschied von 0,8 mm verhinderte ein Hängenbleiben des Stoffes. Der breitere 10-mm-Kopf verteilt die Spannung außerdem besser und verhindert so Risse in der Kunststoffbuchse.

Wir haben 250.000 Stück geliefert. Nach einem Produktionsjahr bestellte der Kunde zweimal nach. Keine weiteren lästigen Beschwerden.

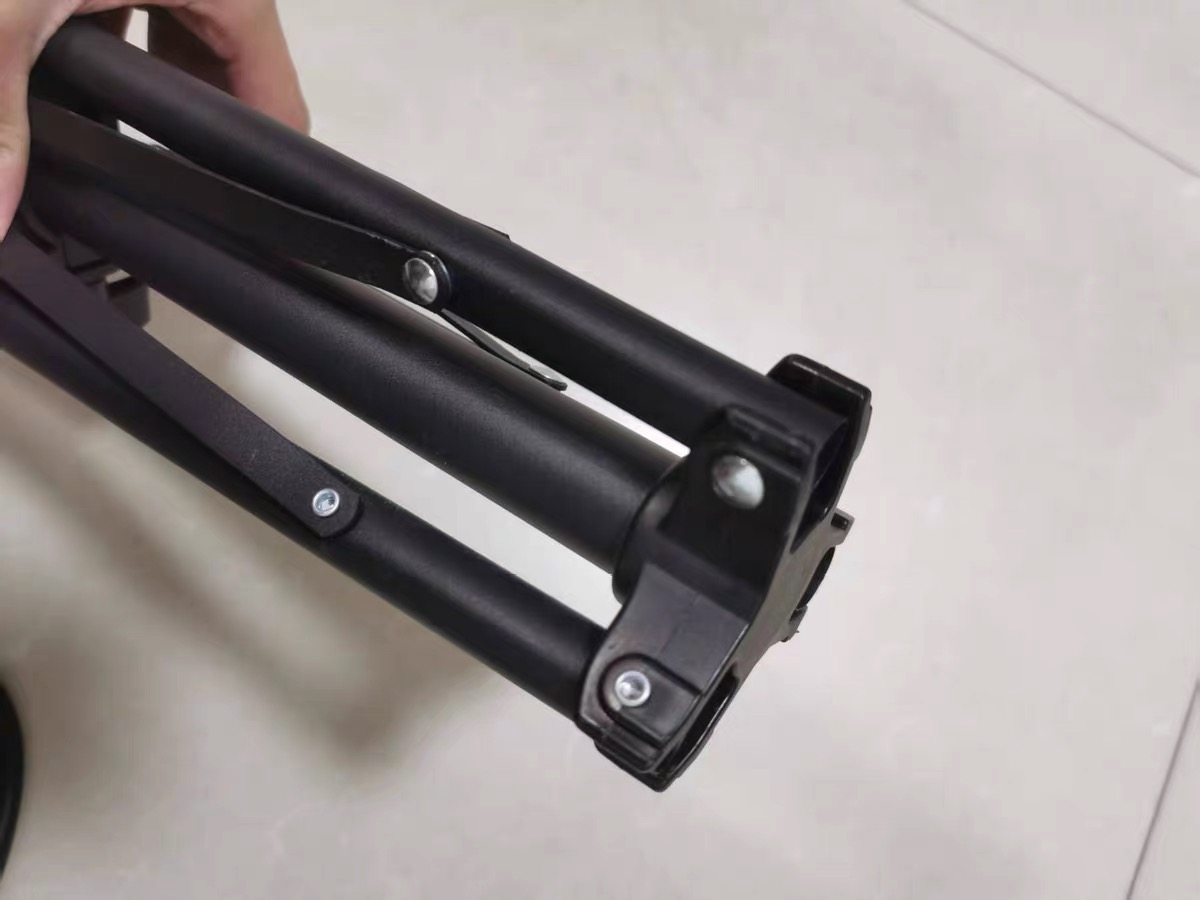

Aluminium-Stativbeinscharnier (Stahl, vernickelt)

Ein Stativhersteller benötigte eine Niete für das Beinscharnier, die hochwertig aussah, korrosionsbeständig war und den Teleskopmechanismus nicht beeinträchtigte. Sie hatten es mit Rundkopfnieten aus Edelstahl versucht. Der Kopf war zu hoch – er schrammte am inneren Beinrohr.

Nuote-Metalle bot Stahl anHalbhohlnieten mit Universalkopfmit Vernickelung. Der 4-mm-Schaft und der 8,5-mm-Universalkopf waren nur 1,9 mm hoch – niedrig genug, um das Innenbein freizulassen. Die Vernickelung passte zum vorhandenen Hardware-Finish. Der halbhohle Hohlraum ermöglichte eine leichte pneumatische Presseinstellung, ohne das dünne Aluminiumbein zu verformen.

Der Kunde hat inzwischen über 800.000 dieser Nieten in vier Stativmodellen verwendet. Ihre Montagelinie läuft mit 1.200 Nieten pro Stunde ohne Staus.

Was einen universellen Kopf ausmacht – Die Zahlen, die wir tatsächlich verwenden

Universal ist keine vage „Allzweck“-Bezeichnung. Es handelt sich um eine bestimmte Geometrie.

Unser Universalkopf sitzt genau in der Mitte. Breit genug für weiche Materialien. Niedrig genug für Freiraumanwendungen. Abgerundet genug für Konsumgüter.

Wie stellt Nuote Metals eine Niete her?

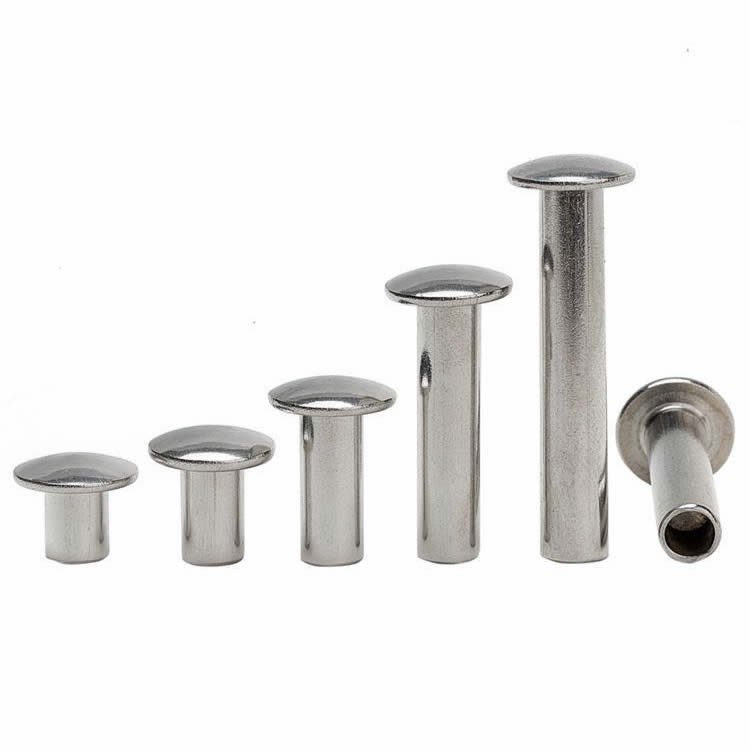

Standardgrößen, die wir im Regal aufbewahren

Lauflängen nicht aufgeführt? Fügen Sie für den individuellen Zuschnitt 5–7 Tage hinzu. Bei Bestellungen über 8.000 Stück entfällt die Werkzeuggebühr.

Der Kaltkopf-Unterschied – Wie wir die Kuppel richtig hinbekommen

Universalköpfe sind schwieriger zu formen als Rundköpfe. Die weite Kuppel möchte ungleichmäßig fließen. Wir haben das gelöst mit:

• Progressive Schneidwerke mit drei Stationen –Ein Schlag würde Falten erzeugen. Drei leichte Schläge erzeugen eine glatte, gleichmäßige Kuppel.
• Hartmetallmatrizen mit Hochglanzpolitur –Kein Anhaften, keine Schleifspuren auf der Oberfläche.
• Optischer In-Prozess-Komparator– Alle 500 Stück prüfen wir den Rundlauf des Kopfes. Toleranz: ±0,10 mm.

Unsere Ausschussrate für Universalkopfnieten liegt bei 0,4 %. Die meisten dieser Ausschüsse stammen von Spulenverbindungen und nicht von Fehlern bei der Kopfformung.

Was Sie mit jeder Lieferung von Nuote Metals erhalten

Werkstestzertifikat – Rückverfolgbar auf die ursprüngliche Schmelze

Maßbericht – 10 gemessene Teile (Kopfdurchmesser, Kopfhöhe, Schaft, Lauf, Hohlraum)

Beschichtungs- oder Passivierungszertifikat (falls zutreffend)

Konformitätszertifikat – Unterzeichnet von unserem QA-Manager

Wir sind nach ISO 9001:2015 zertifiziert. RoHS- und REACH-Erklärungen sind für alle Materialien Standard.

Unsere Richtlinien – Keine Spiele

Proben– 20 Stück gratis für jede Standard-Universalkopfgröße. Sie bezahlen den Versand.

Mindestbestellmenge– 2.000 Stück (Stahl/Messing), 3.000 Stück (Edelstahl)

Lagervorlaufzeit– 5 Werktage

Individuelle Lieferzeit– 12 Werktage

Werkzeuge– Keine Gebühr für Standard-Universalkopfwerkzeuge

Drei Fragen, die wir täglich beantworten

F1: Unser Kinderwagenrahmen verwendet eine Scharnierbuchse aus Kunststoff. Der alte Rundkopfniet hat die Buchse gerissen. Können Halbhohlnieten mit Universalkopf dieses Problem lösen?

A: Ja. Der Universalkopf hat das 2,0- bis 2,2-fache des Schaftdurchmessers, im Vergleich zum 1,6- bis 1,8-fachen des runden. Diese zusätzliche Breite verteilt die Klemmkraft auf eine größere Fläche und reduziert so die Belastung des spröden Kunststoffs. Wir empfehlen die Kombination mit einer Lauflänge, die genau 1,0 mm länger ist als Ihr Materialstapel – dies sorgt für einen sanften Clinch, ohne die Buchse zu stark zu komprimieren. Für den Kinderwagenkoffer oben (5 mm Schaft, 2,5 mm Kunststoff + 1,5 mm Stahl) haben wir eine Lauflänge von 6 mm verwendet. Keine Rissbildung nach 10.000 Zyklen.

F2: Können Sie Halbhohlnieten mit Universalkopf aus Aluminium herstellen? Unsere Stativbeine bestehen aus Aluminium und wir möchten galvanische Korrosion vermeiden.

A: Ja. Wir produzieren Universalkopfnieten aus der Aluminiumlegierung 5056. Allerdings ist Aluminium weicher als Messing oder Stahl, sodass der Clinch weniger aggressiv ist. Für die Anwendung als Stativscharnier eignet sich Messing tatsächlich gut mit Aluminium, solange die Umgebung trocken ist (Verwendung im Innenstudio). Für Outdoor-Stative empfehlen wir Edelstahl 304 mit einer Nylon-Isolierscheibe oder eloxierte Aluminiumnieten. Unser Stativkunde entschied sich für vernickeltes Messing für den Innen-/Außeneinsatz – keine galvanischen Probleme nach zwei Jahren Feldmessung.

F3: Welche maximale Kopfhöhenvariation können wir von Ihren Universalkopf-Halbhohlnieten erwarten? Wir verwenden eine automatische Zuführung, die Teile mit einer Kopfhöhenabweichung von >0,15 mm aussortiert.

A: Unser Standardverfahren hält die Kopfhöhe auf ±0,10 mm. Für eine kritische automatische Zuführung können wir bei Bestellungen über 20.000 Stück ohne Aufpreis eine Straffung auf ±0,07 mm mit 100 % Lasersortierung durchführen. Wir haben über 500.000 Nieten mit Universalkopf an einen Automobilzulieferer mit genau dieser Anforderung geliefert – es wurden keine Feeder-Ausschüsse gemeldet.

Überzeugen Sie sich selbst vom universellen Kopf

Wir senden Ihnen 20 Stück Halbhohlnieten mit Universalkopf in dem Material und der Größe Ihrer Wahl zu. Keine Kosten. Keine Verpflichtung. Testen Sie sie an Ihrem eigenen Fließband.

KontaktNuote-Metallemit Ihrem Durchmesser, Lauflänge und Material. Proben werden innerhalb von 24 Stunden versendet.
