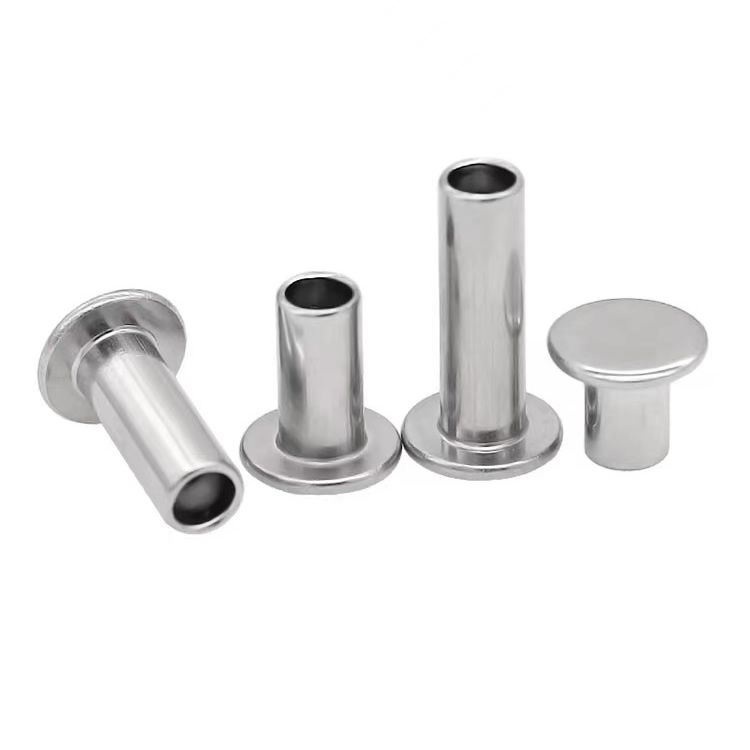

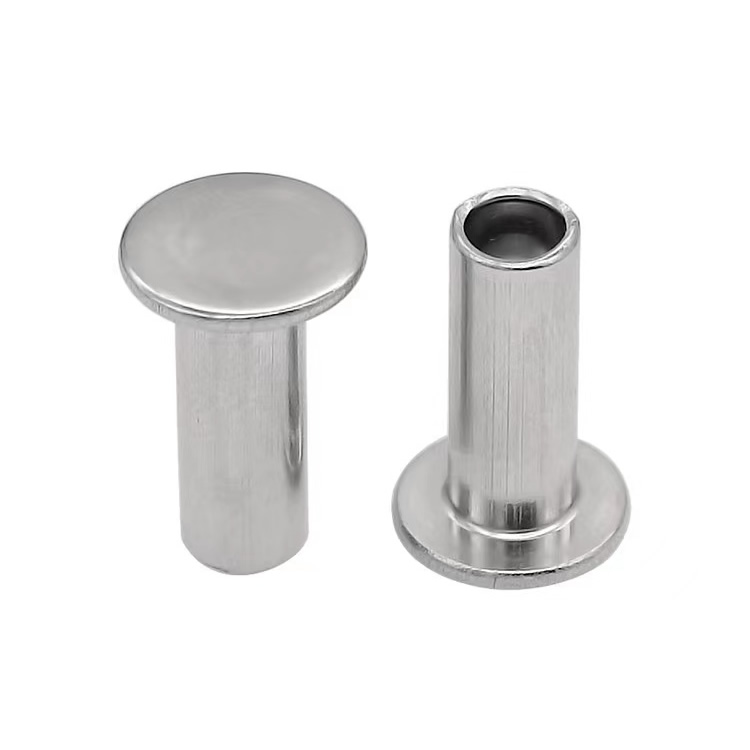

Halbhohlnieten aus Aluminium

Wenn Ihre Baugruppe die Montage einer Halbhohlniete mit geringem Kraftaufwand erfordert – das Gewicht aber wichtiger ist als die Kosten –, ist Aluminium die Antwort. Mit etwa einem Drittel des Gewichts von Stahl,Halbhohlnieten aus Aluminiumsind die leichteste Option in der Familie der Halbhohlnieten. Sie sind nicht magnetisch, von Natur aus korrosionsbeständig und in mehreren Legierungen erhältlich, um Ihren Festigkeitsanforderungen gerecht zu werden.

Wenn jedes Gramm zählt und Sie eine dauerhafte Verbindung mit geringem Kraftaufwand benötigen, sind Halbhohlnieten aus Aluminium die logische Wahl.

Aluminium vs. Stahl vs. Messing – Wo Aluminium gewinnt

Wählen Sie Aluminium, wenn: Gewichtsreduktion ist entscheidend. Die Baugruppe muss nicht magnetisch sein. Korrosionsbeständigkeit ist ohne Beschichtung erforderlich. Die Anwendung umfasst Drohnen, Luft- und Raumfahrt, tragbare Geräte, Sportartikel oder Elektronik.

1100 vs. 5052 vs. 5056 – Welche Legierung benötigen Sie?

Wählen Sie 1100für nichttragende Anwendungen, bei denen das Gewicht entscheidend ist und die Anforderungen an die Festigkeit gering sind – Verkleidungen, Gehäuse, dekorative Baugruppen.

Wählen Sie 5052für allgemeine leichte Baugruppen, bei denen mäßige Festigkeit und Korrosionsbeständigkeit erforderlich sind.

Wählen Sie 5056für höhere Festigkeitsanforderungen, Meeresumgebungen und Anwendungen, bei denen maximale Festigkeit bei einem leichten Befestigungselement erforderlich ist.

Halbhohlniet vs. Vollniet – Die Hohlniete, die alles verändert

Das halbhohle Design reduziert die Setzkraft, da am Ende weniger Material verwendet wird – nur die dünne Wand des Hohlprofils rollt beim Einbau nach außen. Da sich nur das Hohlende ausdehnt, werden als Drehpunkte häufig Halbhohlnieten verwendet.

Verfügbare Ausführungen

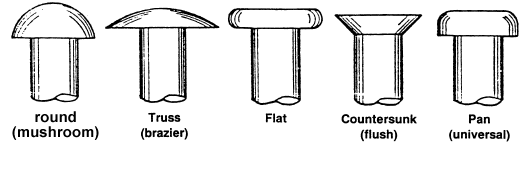

Kopfformen – unser Angebot

Halbhohlnieten aus Aluminium sind in sechs Kopfausführungen erhältlich:

Eine reale Anwendung – tragbare Elektronikgehäuse

Ein Hersteller tragbarer elektronischer Geräte benötigte ein leichtes, nicht magnetisches Befestigungselement für die Montage von Aluminiumgehäusen. Die bisherigen Stahlschrauben verursachten unnötiges Gewicht und waren magnetisch – was zu Störungen bei empfindlichen internen Komponenten führte. Massive Aluminiumnieten sorgten für die nichtmagnetische Eigenschaft, erforderten jedoch eine hohe Setzkraft, die die dünnen Gehäusewände verformte.

Wir haben Halbhohlnieten aus Aluminium 5052 geliefert – 3,0-mm-Schaft, 5,5-mm-Rundkopf, 6,0-mm-Zylinderlänge, klar eloxierte Oberfläche. Die Aluminiumnieten reduzierten das Gewicht der Befestigungselemente im Vergleich zu Stahl um 65 %. Das nichtmagnetische Aluminium verursachte keinerlei Störungen der internen Elektronik. Der flache Hohlraum reduziert die Setzkraft um über 60 % – keine Verformung der dünnen Gehäusewände. Die eloxierte Oberfläche sorgte für Korrosionsschutz. Der Kunde testete 1.000 Nieten in 500 Gehäusen. Nach 10.000 Montagezyklen keine Ausfälle. Mittlerweile bestellen sie unsere Halbhohlnieten in Losgrößen von 200.000 Stück pro Jahr.

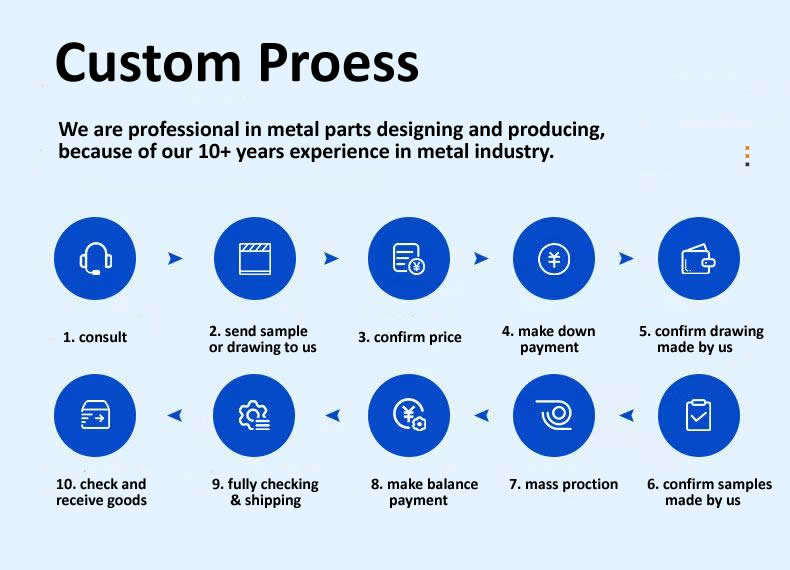

Herstellungsprozess – Produktionsflussdiagramm

Probenvorlaufzeit:5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

Unsere Prüfgeräte – So prüfen wir die Qualität

Wir verfügen über ein umfassendes Sortiment an kalibrierten Prüfgeräten, um jede Charge von Aluminium-Halbhohlnieten vor dem Versand zu überprüfen:

• Lasermikrometer – berührungslose Hochgeschwindigkeitsmessung von Schaftdurchmesser und Wandstärke mit einer Genauigkeit von ±0,02 mm.
• Optischer Komparator (Profilprojektor) – Visuelle Prüfung des Kopfprofils, des Flanschdurchmessers und der Gesamtform.
• 2,5D-Bildmesssystem – Automatisierte Messung von Innendurchmesser, Flanschkonzentrizität und Lauflänge.
• Spektrometer – Überprüfung der Materialzusammensetzung für die Güteklasse 1100, 5052 oder 5056.
• Rockwell-Härteprüfer – Überprüfung der Rohmaterial- und Endprodukthärte.
• Salzsprühtestkammer – Korrosionsbeständigkeitsprüfung gemäß ASTM B117 bei Bedarf.

Alle Geräte werden jährlich von akkreditierten Drittlaboren kalibriert. Die Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt.

Was unsere Kunden sagen – Echtes Feedback

Wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Herstellern, die unsere Aluminium-Halbhohlnieten in ihren Produktionslinien verwendet haben – von Elektronikherstellern über Drohnenbauer bis hin zu Sportartikelmarken.

Sie kommen aus den gleichen Gründen zu uns zurück:

• Geringstes Gewicht– Ein Drittel des Gewichts von Stahl, minimale zusätzliche Masse
• Nicht magnetisch– Keine Beeinträchtigung empfindlicher Elektronik
• Low-Force-Einstellung– 70 % weniger Kraft als Vollnieten, schont dünne Materialien
• Gleichbleibende Qualität– Jede Charge erfüllt ihre Maß- und Leistungsanforderungen
• Zuverlässige Lieferung– Muster werden in 5–7 Tagen versandt, die Produktion erfolgt termingerecht

Drei Fragen, die wir oft beantworten

F: „Sind Halbhohlnieten aus Aluminium und Halbhohlnieten aus Aluminium dasselbe?“

A: Ja – es handelt sich um dasselbe Produkt. Manche Kunden nennen sie Halbhohlnieten, andere nennen sie Halbhohlnieten oder Halbhohlnieten. Unterschiedliche Namen, gleicher zuverlässiger Verschluss. Wir stellen dasselbe Produkt unter mehreren Namen her, sodass Sie uns finden können, unabhängig davon, welchen Begriff Sie verwenden.

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Was ist der Unterschied zwischen 1100er, 5052er und 5056er Aluminium – welches soll ich wählen?“

A: Der Unterschied liegt in der Legierungszusammensetzung und der daraus resultierenden Festigkeit. 1100 ist reines Aluminium – am weichsten und duktilsten. Verwendung für nicht-strukturelle, dekorative und leichte Gehäuseanwendungen, bei denen die Festigkeit nicht entscheidend ist. 5052 ist eine Allzwecklegierung mit guter Festigkeit und Korrosionsbeständigkeit – geeignet für die meisten Anwendungen. 5056 enthält einen höheren Magnesiumgehalt, was ihm die höchste Zugfestigkeit (280–350 MPa) und eine hervorragende Korrosionsbeständigkeit verleiht – ideal für Marine- und Anwendungen mit hoher Beanspruchung. Für das Elektronikgehäuse oben entschied sich der Kunde für 5052, da es die richtige Balance aus Festigkeit, Korrosionsbeständigkeit und geringem Gewicht für ein tragbares Gerätegehäuse bot.
