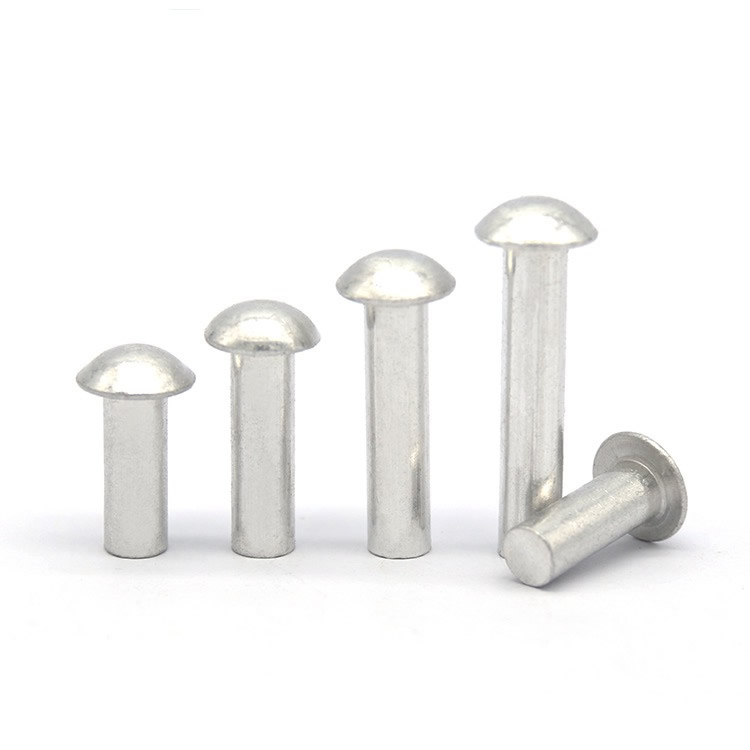

Vollnieten aus Aluminium

Wir machenVollnieten aus AluminiumFür Ingenieure, die die Beständigkeit einer Vollniet benötigen, sich aber den Gewichtsnachteil von Stahl nicht leisten können. Bei etwa einem Drittel des Gewichts von Stahl bieten sie die gleiche Haltekraft – volle Schaftverformung, maximale Scher- und Zugfestigkeit – und das aus einem Material, das von Natur aus korrosionsbeständig und nicht magnetisch ist.

Wenn Ihre Baugruppe leicht, dauerhaft und stabil sein muss – Luft- und Raumfahrtstrukturen, Leichtbau im Automobilbau, Schiffszubehör oder tragbare Geräte – sind Vollnieten aus Aluminium die technische Lösung.

Massives Aluminium vs. Massives Stahl vs. Halbrohr – Wo Aluminium gewinnt

Wählen Sie Aluminium massiv, wenn:

• Sie benötigen maximale Scher- und Zugfestigkeit
• Die Verbindung muss dauerhaft sein und darf sich nicht mit der Zeit lockern
• Gewichtsreduktion ist entscheidend
• Die Baugruppe ist Feuchtigkeit oder Außenbedingungen ausgesetzt

Materialien und Kopfformen – unser Angebot

Legierungsoptionen

1100 reines Aluminium– Die weichste und duktilste Aluminiumlegierung. Bietet hervorragende Korrosionsbeständigkeit und Formbarkeit. Wählen Sie diese Option für nichttragende Anwendungen, Zierleisten und Baugruppen, bei denen die Niete mit minimalem Kraftaufwand leicht zu setzen sein muss.

5052 – Die Arbeitspferdlegierung. Gute Festigkeit, ausgezeichnete Korrosionsbeständigkeit, weit verbreitet. Wählen Sie dies für die meisten allgemeinen Anwendungen, bei denen Gewicht und Korrosionsbeständigkeit wichtig sind, die Belastungen jedoch moderat sind.

5056 – Die hochfeste Variante. Ein höherer Magnesiumgehalt sorgt für eine erhöhte Zugfestigkeit und überlegene Korrosionsbeständigkeit. Wählen Sie dies für Meeresumgebungen, hochbeanspruchte Baugruppen und strukturelle Anwendungen, bei denen jedes bisschen Festigkeit zählt.

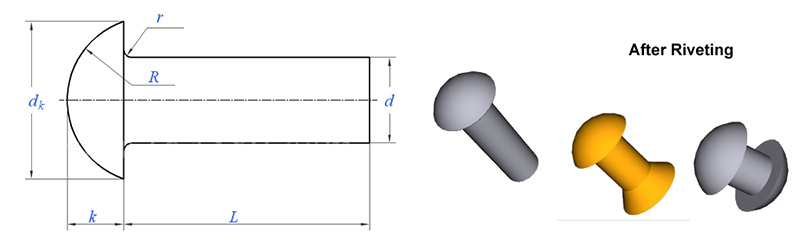

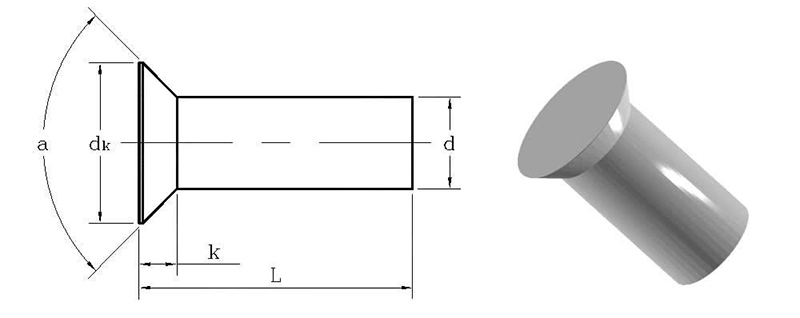

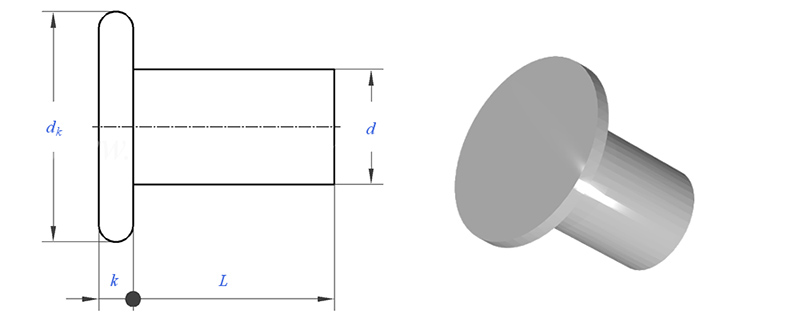

Kopfformen verfügbar

Oberflächenbeschaffenheit

Aluminium bildet von Natur aus eine schützende Oxidschicht. Für einen verbesserten Schutz bieten wir:

• Einfach (wie geformt)– Natürliche Oxidschicht, ausreichend für die meisten Innenanwendungen
• Klar eloxiert– Verdickte Oxidschicht, erhöhter Korrosionsschutz
• Farbeloxiert– Erhältlich in mehreren Farben zur Identifizierung oder Ästhetik

Eine reale Anwendung – Montage der Drohnenmotorhalterung

Ein Hersteller von Industriedrohnen benötigte eine dauerhafte, hochfeste Befestigung für Motorhalterungen. Die Motorhalterungen trugen während des Fluges erhebliche dynamische Belastungen – Vibrationen, Drehmomente und Aufprallkräfte. Die ursprünglichen massiven Stahlnieten sorgten für die nötige Stabilität, fügten aber jeder Drohne fast 180 g hinzu, was die Flugzeit verkürzte.

Der Kunde benötigte die gleiche dauerhafte Haltekraft, konnte sich den Gewichtsnachteil jedoch nicht leisten. Halbhohlförmige Nieten aus Aluminium wurden in Betracht gezogen, aber die Scherfestigkeit war für die Motormontageanwendung nicht ausreichend.

Wir haben Vollnieten aus Aluminium 5056 geliefert – 4,0-mm-Schaft, 7,0-mm-Rundkopf, 14,0-mm-Gesamtlänge, klar eloxierte Oberfläche. Die solide Konstruktion lieferte maximale Scher- und Zugfestigkeit – passend zur Leistung von Vollnieten aus Stahl. Die 5056-Legierung bot Korrosionsbeständigkeit in Marinequalität für den Einsatz von Drohnen im Freien. Die Gewichtsersparnis pro Drohne betrug 120 g, wodurch sich die Flugzeit um etwa 1,5 Minuten verlängerte.

Der Kunde testete 1.000 Nieten in 200 Drohnen. Nach 500 Flugstunden und Vibrationstests keine Lockerung, keine Ausfälle. Mittlerweile bestellen sie unsere Nieten in Chargen von 150.000 Stück pro Jahr.

So werden Nieten spezifiziert – was wir von Ihnen benötigen

Sie werden individuell nach Ihren genauen Anforderungen hergestellt.

Die Maße, die wir brauchen:

• Schaftdurchmesser– 1,5 mm bis 8,0 mm
• Gesamtlänge– von der Unterseite des Kopfes bis zum Ende des Unterschenkels. Diese berechnen wir aus Ihrer Materialstapeldicke.
• Kopfstil– rund, flach, oval, versenkt, fachwerkförmig oder pilzförmig
• Kopfdurchmesser– abgestimmt auf Ihren Lagerflächenbedarf

Die Entscheidungen, die Sie treffen:

• Legierung– 1100, 5052 oder 5056
• Beenden– schlicht, klar eloxiert oder farbig eloxiert

Auswahl der richtigen Gesamtlänge für Vollnieten:

Bei Vollnieten muss die Gesamtlänge nach dem Einsetzen das 1,2- bis 1,5-fache des Schaftdurchmessers über Ihren Materialstapel hinausragen lassen. Dieses überstehende Material bildet beim Abbinden den zweiten Kopf.

Beispiel: Wenn Sie zwei 2-mm-Platten (insgesamt 4 mm) mit einem 5-mm-Schaft verbinden, benötigen Sie 1,2 × 5 mm = 6 mm Schaftüberstand. Gesamtlänge = 4 mm (Stapel) + 6 mm (Überstand) = 10 mm.

Wenn Sie sich bezüglich der Länge nicht sicher sind: Senden Sie uns Ihre Materialstapeldicke. Wir berechnen die genaue Länge. Für technische Beratung berechnen wir keine Gebühren.

Probenvorlaufzeit:5–10 Tage für Standardspezifikationen. Sonderwerkzeuge: 15–20 Tage.

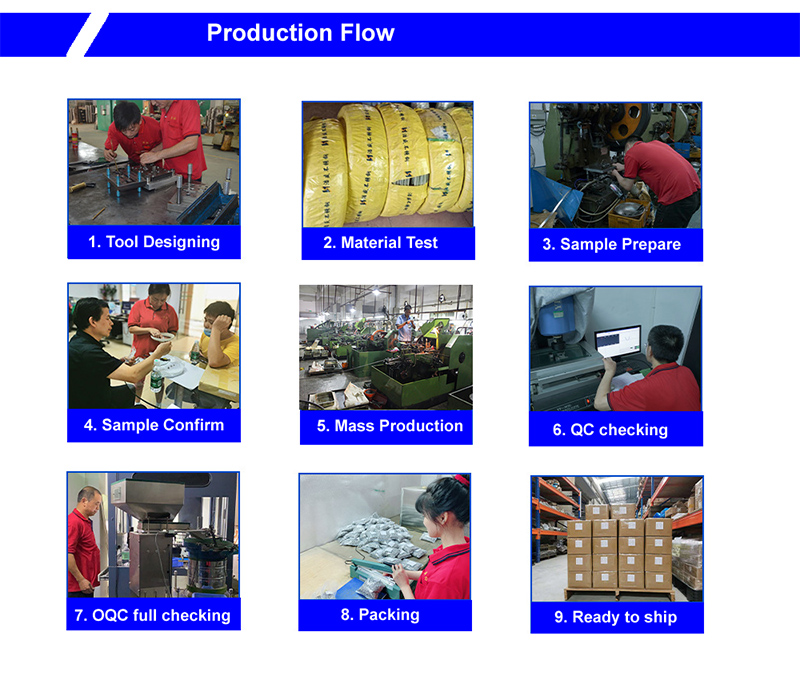

Vom Rohmaterial bis zum fertigen Niet – unser Produktionsworkflow

Aluminium-Vollnieten werden durch Kaltstauchen geformt– ein Verfahren, bei dem Metall bei Raumtemperatur mithilfe von Hochgeschwindigkeitspressen und Präzisionswerkzeugen geformt wird. Aluminium ist das toleranteste Material beim Kaltstauchen und ermöglicht es uns, bei allen Durchmessern und Legierungen gleichbleibende Ergebnisse zu erzielen.

Materialbeschaffung– Wir kaufen zertifizierten Aluminiumdraht (1100, 5052 oder 5056) von zugelassenen Walzwerken. Für eine vollständige Rückverfolgbarkeit wird jede Spule mit einem Werkstestzertifikat und einer Chargennummer geliefert.

Wareneingangskontrolle– Jede Spule wird auf Durchmesser (Lasermikrometer, ±0,02 mm) und Härte (Rockwell-Tester) überprüft. Spektrometer überprüft Legierungszusammensetzung. Jede Spule außerhalb der Spezifikation wird abgelehnt.

Kalte Überschrift– Der Draht wird in einen Kaltkopf mit mehreren Stationen eingespeist. In einer einzigen fortlaufenden Sequenz:

• Der Draht wird auf den exakten Schaftdurchmesser gezogen
• Auf präzise Rohlingslänge zuschneiden
• Der erste Schlag richtet den Rohling aus
• Zweiter Schlag formt den Kopf (rund, flach, oval, versenkt, gerüstförmig oder pilzförmig)

Trimmen– Der Grat um die Kopfkante wird entfernt.

Taumelnd– Mikrograte werden beseitigt und die Oberfläche wird für die Eloxierung vorbereitet.

Eloxieren(falls angegeben) – Klare oder farbige Eloxierung zur Verbesserung des Korrosionsschutzes.

Endkontrolle– 100 % optische Sortierung für kritische Abmessungen. AQL-Probe manuell verifiziert. Zu jeder Charge werden ein Maßbericht und ein Zertifikat ausgestellt.

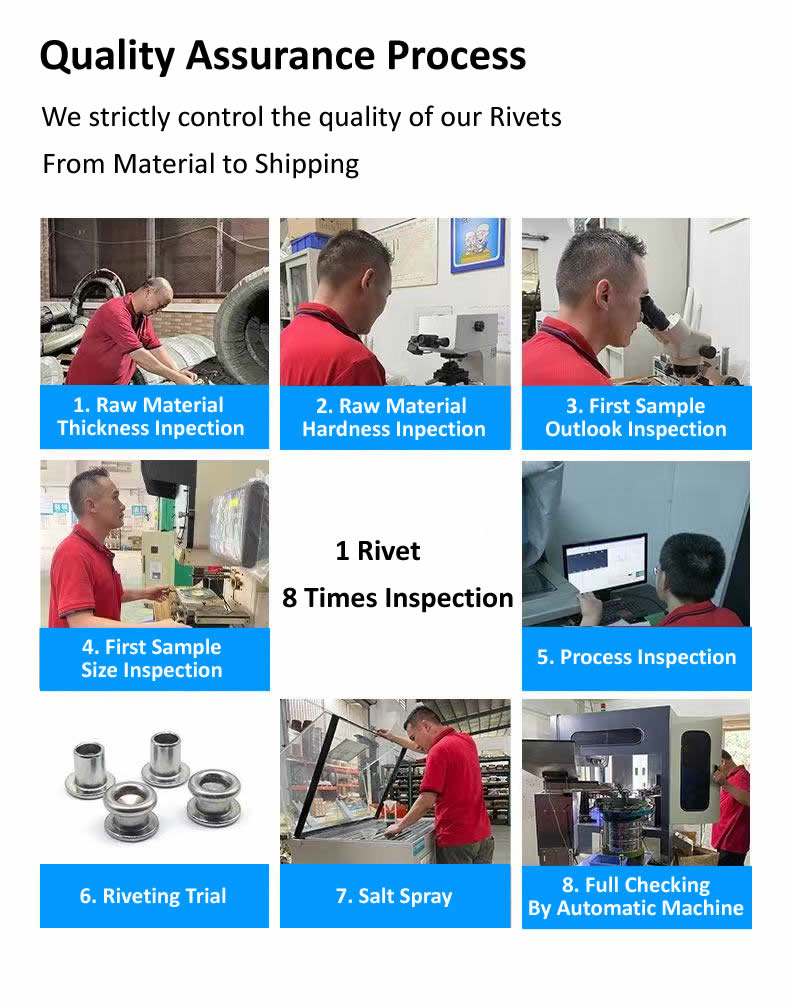

Qualitätskontrolle – Was wir prüfen, warum es wichtig ist

Unser Inspektionsprozess:

• Eingehender Draht– Durchmesser, Härte und Legierungszusammensetzung vor der Produktion überprüft.
• Erster Artikel– 10 Nieten gemessen am optischen Komparator. Jede Dimension überprüft.
• In Bearbeitung –5 Nieten alle 500 Stück. Kritische Maße überprüft. Jede Drift stoppt die Presse.
• Einstellungstest– Alle 2.000 Stück, in Mustermaterial eingelegt. Clinch auf Symmetrie und festen Sitz überprüft.
• Endgültige Sortierung– 100 % optische Kontrolle. AQL-Probe manuell verifiziert.

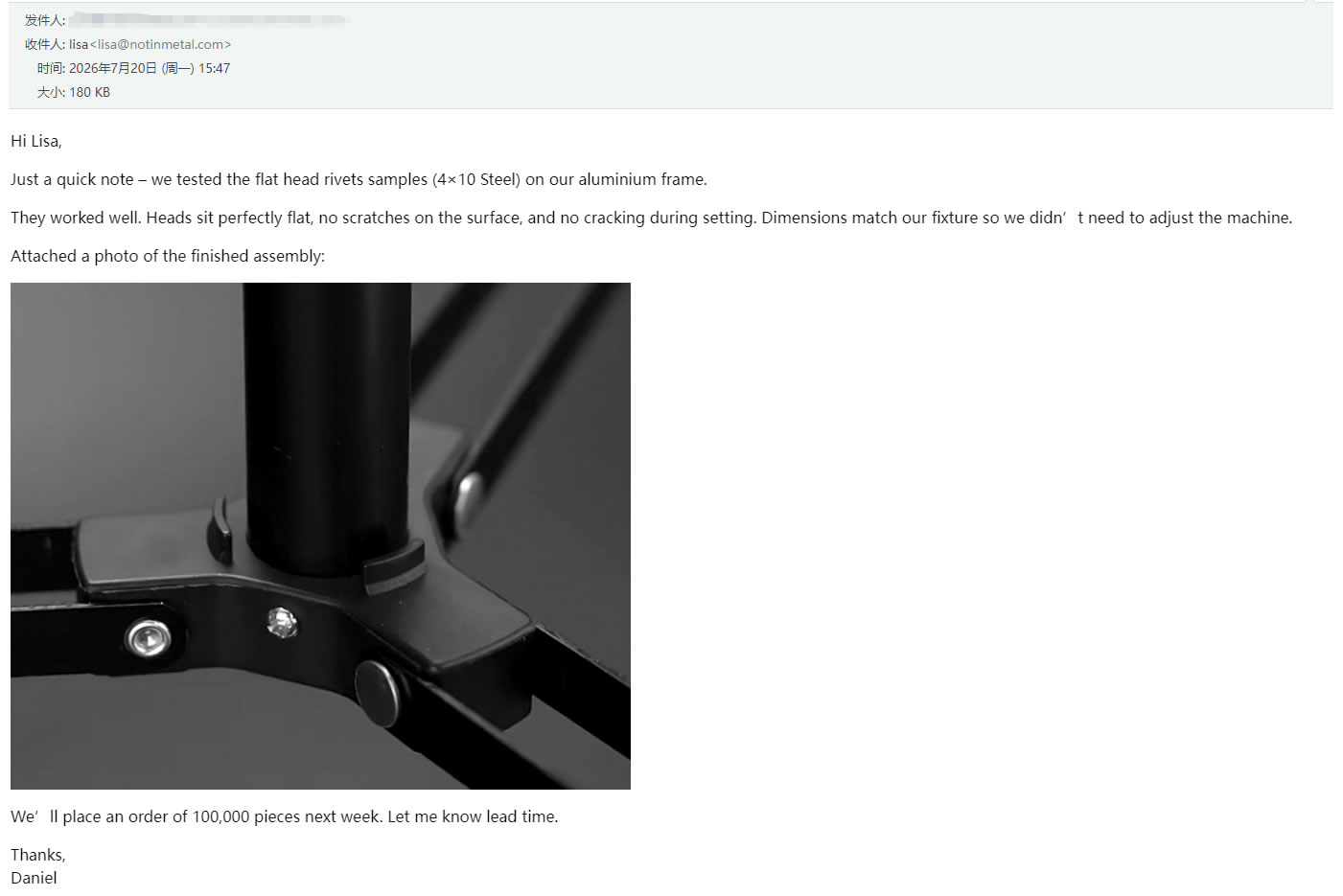

Was unsere Kunden sagen – Echtes Feedback

Ihre Bestellung – was wir Ihnen senden

Wenn Ihre Aluminium-Vollnieten eintreffen, erhalten Sie eine vollständige Dokumentation darüber, was produziert wurde und wie es überprüft wurde.

Was Sie in der Box finden:

• Nieten in versiegelten Polybeuteln– Beschriftet mit Teilenummer, Chargennummer und Menge
• Materialzertifikat– Chemische Zusammensetzung und mechanische Eigenschaften der Originalspule
• Maßkontrollbericht– Tatsächliche Maße von 10 Nieten aus der Charge
• Eloxierungszertifikat– Dickenüberprüfung (falls zutreffend)
• Konformitätsbescheinigung– Von unserem QS-Manager unterzeichnet, Chargenrückverfolgbar

Zertifiziert nach:ISO 9001:2015, RoHS, REACH

Wo sie verwendet werden

• Luft- und Raumfahrt – Innenverkleidungen, Sitzkomponenten, nichtstrukturelle und halbstrukturelle Baugruppen
• Leichtbau im Automobilbereich – Karosserieteile, Fahrwerkskomponenten, Aufhängungsteile
• Drohnen und UAVs – Motorhalterungen, Rahmenbaugruppen, Strukturverbindungen
• Marine – Decksbeschläge, strukturelle Verbindungen, Bootsbeschläge
• Tragbare Geräte – medizinische Geräte, Campingausrüstung, leichte Werkzeuge
• Erneuerbare Energie – Montage von Solarmodulen, Komponenten für Windkraftanlagen
• Dekorativ und nicht strukturell – Verkleidungen, Namensschilder, leichte Gehäuse (1100-Legierung)
• Allgemeine Fertigung – Jede Baugruppe, bei der Gewichtsreduzierung von entscheidender Bedeutung ist und die Verbindung dauerhaft sein muss

Drei Fragen, die wir oft beantworten

F: „Was ist der Unterschied zwischen den Aluminium-Vollnieten 1100, 5052 und 5056?“

A: Der Unterschied liegt in der Legierungszusammensetzung und den daraus resultierenden Eigenschaften. 1100 ist reines Aluminium (99 %+) – am weichsten, am duktilsten und mit ausgezeichneter Korrosionsbeständigkeit. Verwendung für nichttragende, dekorative und Anwendungen mit geringer Belastung, bei denen eine einfache Aushärtung wichtig ist. 5052 ist eine Allzwecklegierung mit guter Festigkeit und Korrosionsbeständigkeit – geeignet für die meisten Anwendungen. 5056 enthält einen höheren Magnesiumgehalt, was ihm die höchste Zugfestigkeit (280–350 MPa) und eine hervorragende Korrosionsbeständigkeit verleiht – ideal für Schifffahrts-, Struktur- und Anwendungen mit hoher Beanspruchung. Für den Drohnenkoffer oben entschied sich der Kunde für 5056, da die Motorhalterungen maximale Festigkeit in einer leichten Baugruppe erforderten.

F: „Können Aluminium-Vollnieten anstelle von Stahl-Vollnieten verwendet werden?“

A: Ja – für Anwendungen, bei denen die Belastungsanforderungen im Festigkeitsbereich von Aluminium liegen. Sie bieten die gleiche dauerhafte, maximale Festigkeit der Befestigung wie Stahl, bei einem Drittel des Gewichts. Allerdings hat Aluminium eine geringere Zugfestigkeit als Stahl. Wenn Ihre Anwendung die absolut maximale Festigkeit erfordert, die Stahl bietet, ist Stahl immer noch die richtige Wahl. Für die meisten leichten Strukturanwendungen – Luft- und Raumfahrt, Automobil, Drohnen, Schifffahrt – bieten sie mehr als genug Festigkeit und reduzieren gleichzeitig das Gewicht erheblich.

F: „Korrodieren Vollnieten aus Aluminium? Wie kann ich das verhindern?“

A: Aluminium bildet eine natürliche Oxidschicht, die vor Korrosion schützt. Für die meisten Anwendungen im Innen- und Außenbereich ist dieser natürliche Schutz ausreichend. Für einen verbesserten Schutz empfehlen wir eine klare eloxierte Oberfläche – sie verdickt die Oxidschicht und sorgt für zusätzliche Korrosionsbeständigkeit. Wenn Sie dem Meer oder ständigem Salzwasser ausgesetzt sind, wählen Sie für maximalen Schutz die 5056-Legierung mit eloxierter Oberfläche. Wenn Sie Aluminium mit unterschiedlichen Metallen (z. B. Stahl) verbinden, empfehlen wir Isolierscheiben oder Beschichtungen, um galvanische Korrosion zu verhindern.
