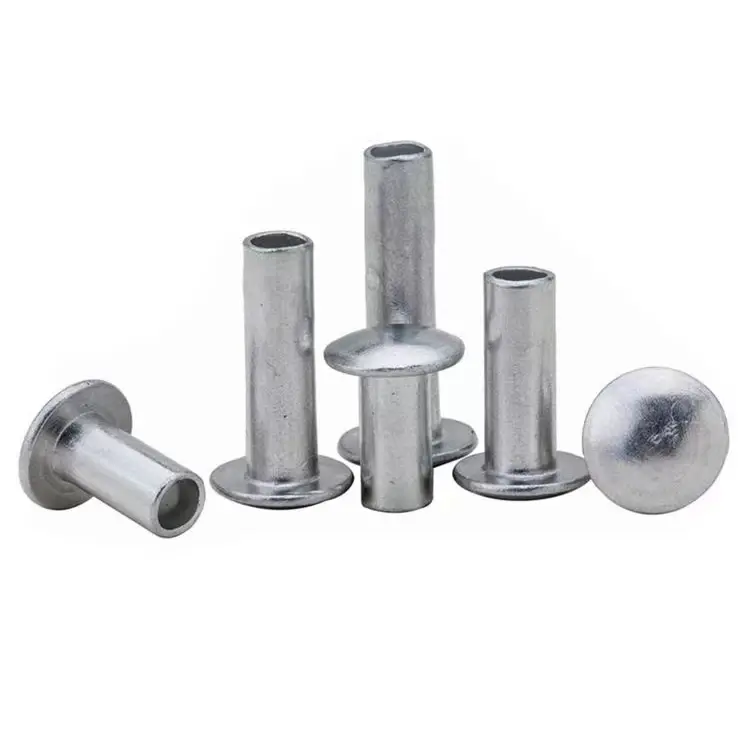

Aluminium-Halbrohrnieten

Die Gewichtsfrage – Warum Aluminium wichtig ist

Jedes Kilogramm, das Sie einem Produkt hinzufügen, verursacht Kosten. In der Luft- und Raumfahrt ist es Treibstoff. Im Automobilbereich sind es Emissionen. Im Marinebereich ist es Leistung. Bei tragbaren Geräten ist es die Ermüdung des Benutzers.

Halbhohlniete aus Aluminiumwiegen etwa ein Drittel dessen, was Stahlnieten wiegen. Das ist kein kleiner Unterschied – er verändert die Art und Weise, wie Produkte entworfen, gehandhabt und betrieben werden.

Bedenken Sie Folgendes:

• Eine 5-mm-Stahlniete wiegt etwa 1,8 g
• Eine 5-mm-Aluminiumniete wiegt etwa 0,6 g
• Pro 1.000 Nieten sparen Sie 1,2 kg Gewicht

Bei einem Produkt mit 500 Nieten bedeutet das eine Einsparung von 600 g – keine Designänderung, nur eine Materialänderung. In Branchen, in denen jedes Gramm zählt, ist das von Bedeutung.

Drei Zahlen, die Aluminium-Halbrohrnieten definieren

5052– Das Arbeitstier unter den Aluminiumnieten. Gute Festigkeit, ausgezeichnete Korrosionsbeständigkeit und weit verbreitet. Wählen Sie dies für die meisten Anwendungen.

5056 – Höhere Festigkeit als 5052, bei ähnlicher Korrosionsbeständigkeit. Wählen Sie diese Option, wenn Sie das geringe Gewicht von Aluminium benötigen, die Anwendung jedoch eine höhere Scherfestigkeit erfordert.

Eine Anwendung, bei der Gewichtseinsparungen alles veränderten – Drohnen

Ein Drohnenhersteller hatte ein Problem. Für jede Drohne wurden 120 Nieten verwendet, um den Kohlefaserrahmen und die Motorhalterungen zusammenzubauen. Stahlnieten erhöhten das Gesamtgewicht um fast 200 g und verkürzten die Flugzeit um fast zwei Minuten.

Sie wechselten zu Aluminium-Halbrohrnieten – 3,0-mm-Schaft, 5,5-mm-Rundkopf, 6,0-mm-Zylinderlänge, Güteklasse 5056, klar eloxiert. Die Aluminiumnieten wogen ein Drittel der Stahlnieten. Gewichtsersparnis pro Drohne: 130g. Zusätzliche Flugzeit: ca. 1,5 Minuten.

Der halbrohrförmige Hohlraum reduziert die Setzkraft und verhindert so Schäden am Kohlefaserrahmen. Die Sorte 5056 lieferte die für Motormontageverbindungen erforderliche Festigkeit. Die klare eloxierte Oberfläche passte zum Erscheinungsbild der vorhandenen Hardware.

Seitdem hat der Drohnenhersteller über eine Million Nieten in seiner gesamten Drohnenlinie verwendet.

Wo Halbhohlnieten aus Aluminium Sinn machen

Wählen Sie Aluminium, wenn:

• Das Gewicht ist entscheidend– Jedes Gramm zählt. Dabei geht es nicht nur um die Versandkosten; es geht um die Produktleistung. Eine leichtere Drohne fliegt länger. Ein leichterer Rucksack lässt sich leichter tragen. Ein leichteres Auto kommt weiter.
• Die Korrosionsbelastung ist mäßig– Aluminium bildet eine natürliche Oxidschicht, die vor Korrosion schützt. In Süßwasser, Feuchtigkeit und Regen funktioniert Aluminium gut. Wenn Sie Salzwasser ausgesetzt sind, sollten Sie die Güteklasse 5056 in Betracht ziehen oder auf Edelstahl umsteigen.
• Nichtmagnetisch ist erforderlich– Aluminium ist nicht magnetisch und eignet sich daher für Elektronik, MRT-Geräte und empfindliche Instrumente.
• Kosten sind ein Faktor– Aluminium ist teurer als Stahl, aber günstiger als Messing oder Edelstahl. Für Anwendungen, die geringes Gewicht und Korrosionsbeständigkeit bei moderaten Kosten erfordern, ist Aluminium die optimale Wahl.

Erwägen Sie Alternativen, wenn:

• Maximale Kraft ist gefragt– Stahl hat eine höhere Zugfestigkeit. Für Strukturverbindungen unter hoher Belastung ist Stahl die bessere Wahl.
• Die Salzwasserexposition ist kontinuierlich– Edelstahl bietet eine hervorragende Salzwasserbeständigkeit.
• Leitfähigkeit ist erforderlich– Messing oder Kupfer eignen sich besser für elektrische Anwendungen.

Aluminium vs. Stahl vs. Messing – ein schneller Vergleich

So spezifizieren Sie Halbhohlnieten aus Aluminium – eine kurze Auswahlhilfe

Schritt 1 – Wählen Sie die Note

Schritt 2 – Wählen Sie den Schaftdurchmesser

Schritt 3 – Wählen Sie die Lauflänge

• Messen Sie die Dicke Ihres gesamten Materialstapels.
• Für die Clinchbildung 1,5–2,0 mm hinzufügen.
• Beispiel: 3 mm Stapel + 1,5 mm = 4,5 mm Lauflänge.

Schritt 4 – Wählen Sie den Kopfstil

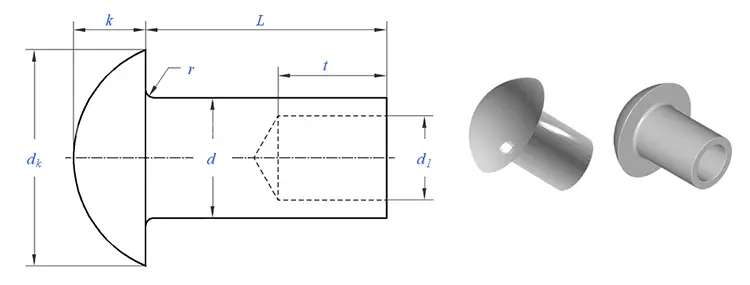

• Runden– sichtbare Fugen, traditionelles Aussehen

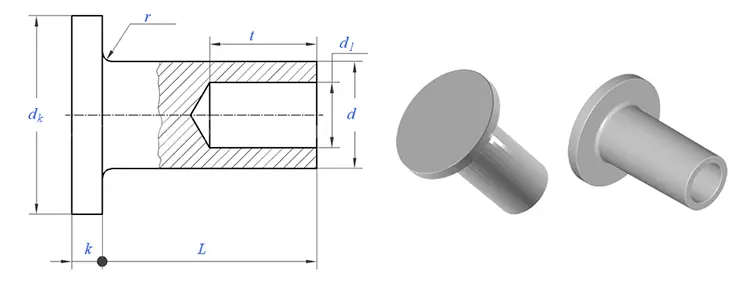

• Wohnung– spielbegrenzte Baugruppen
• Oval– dekoratives, glattes Aussehen
• Fachwerk– weiche Materialien, breite Auflagefläche

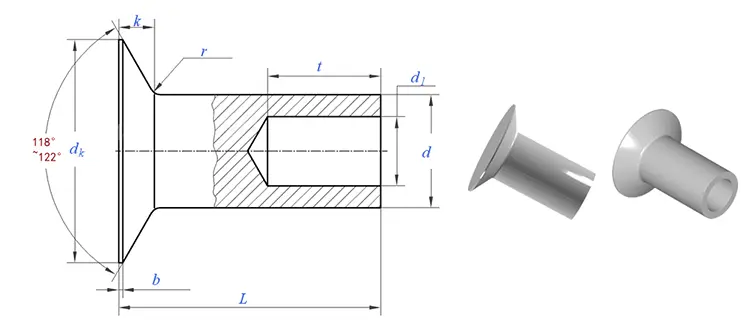

• Versenkt– Anforderungen an eine bündige Oberfläche

Schritt 5 – Wählen Sie das Finish

• Natur (eloxiert)– klar oder farbig eloxiert zum Korrosionsschutz
• Schmucklos– wie gestempelt, keine Beschichtung

Wie wir Nieten herstellen – vom Draht bis zum fertigen Teil

Wir fertigen Aluminium-Halbrohrnieten mit Kaltstauchkopf aus 5052- und 5056-Aluminiumdraht.

Was wir kontrollieren:

• Drahtqualität– Jede Spule wird auf Zusammensetzung und Härte geprüft, bevor sie unsere Sammelrohre erreicht.
• Überschrift– Drei progressive Schläge formen den Kopf, extrudieren den Schaft und erzeugen den halbhohlen Hohlraum.
• Trimmen– Entfernt jegliche Grate an der Kopfkante.
• Taumelnd– Entfernt Mikrograte.
• Eloxieren– Für Korrosionsschutz und Optik bestimmungsgemäß auftragen.

Was wir überprüfen:

• Schaftdurchmesser– ±0,05 mm
• Hohlraumtiefe– 45–55 % der Lauflänge
• Kopfgeometrie– Durchmesser, Höhe und Konzentrizität
• Härte– Entspricht der Sortenangabe

Unsere Qualitätskontrolle – eine Niete, acht Kontrollen

• Prüfung des Rohmaterialdurchmessers – Lasermikrometer, ±0,02 mm
• Prüfung der Rohmaterialhärte – Rockwell-Tester
• Prüfung des Erscheinungsbilds des ersten Artikels – 20-fache Vergrößerung auf Mängel
• Maßkontrolle des ersten Artikels – Überprüfung mit einem optischen Komparator
• In-Prozess-Kontrollen – 5 Nieten alle 500 Stück
• Testeinstellung – Alle 2.000 Stück, in Probenmaterial eingesetzt
• Salzsprühtest (falls erforderlich) – ASTM B117
• Abschließende Ausgangskontrolle – optische Sortierung + manuelle AQL-Verifizierung

Wo Halbhohlnieten aus Aluminium verwendet werden

Sie sind die bevorzugte Wahl für leichte Baugruppen:

• Luft- und Raumfahrt– Innenverkleidungen, Sitzkomponenten, nicht strukturelle Baugruppen
• Automobil– Karosserieteile, Innenverkleidung, Leichtbaustrukturen
• Marine– Bootsinnenräume, Decksbeschläge, nichtstrukturelle Verbindungen
• Unterhaltungselektronik– Laptop-Gehäuse, Gerätegehäuse, leichte Baugruppen
• Sportartikel– Fahrräder, Campingausrüstung, Rucksäcke
• Medizinische Geräte– Leichte Rahmen, tragbare Geräte
• Industrieausrüstung– Leichte Schutzvorrichtungen, Paneele und Komponenten

Unsere Zertifizierungen und Auszeichnungen

Nuote Metals behauptet:

• ISO 9001:2015 – Qualitätsmanagementsystem
• RoHS-Konformität – Verifiziert durch Tests Dritter
• REACH-Konformität – SVHC-Erklärung aktuell
• SGS-Testberichte – Auf Anfrage für bestimmte Chargen erhältlich

Drei Fragen, die wir oft beantworten

F1: Warum Aluminiumnieten gegenüber Stahl oder Edelstahl wählen?

A: Der größte Vorteil ist das Gewicht. Aluminiumnieten wiegen ein Drittel des Stahls, was sich direkt auf die Produktleistung auswirkt – längere Flugzeit für Drohnen, geringerer Kraftstoffverbrauch für Fahrzeuge, geringere Ermüdung des Benutzers für tragbare Geräte. Aluminium ist außerdem von Natur aus korrosionsbeständig und nicht magnetisch, was Stahl ohne Beschichtung nicht bieten kann. Wählen Sie Aluminiumnieten, wenn es auf das Gewicht ankommt; wählenStahlnietenwenn die Kosten die einzige Priorität sind; wählenNieten aus Edelstahlwenn die Salzwasserbelastung kontinuierlich ist.

F2: Was ist der Unterschied zwischen 5052 und 5056 Aluminium für Aluminium-Halbrohrnieten?

A: 5056-Aluminium hat einen höheren Magnesiumgehalt, was ihm eine höhere Zugfestigkeit verleiht (280–350 MPa gegenüber 220–280 MPa für 5052). Darüber hinaus ist es korrosionsbeständiger und daher die bevorzugte Wahl für Anwendungen im Schifffahrtsbereich und bei Anwendungen mit hoher Beanspruchung. Für die meisten allgemeinen Leichtbauanwendungen bietet 5052 ausreichende Festigkeit zu geringeren Kosten. Für den Drohnenkoffer oben entschied sich der Kunde für 5056, da die Motorhalterungen eine höhere Festigkeit erforderten. Wir haben beide Qualitäten auf Lager und können Ihnen basierend auf Ihrer spezifischen Anwendung Empfehlungen geben.

F3: Korrodieren Aluminiumnieten? Wie kann ich Korrosion verhindern?

A: Aluminium bildet eine natürliche Oxidschicht, die vor Korrosion schützt. In Süßwasser und den meisten Innenräumen funktioniert Aluminium ohne zusätzlichen Schutz gut. Für Außenanwendungen empfehlen wir eine eloxierte Oberfläche (klar oder farbig), die die Oxidschicht verdickt und den Korrosionsschutz verbessert. Bei ständiger Belastung durch Salzwasser empfehlen wir die Umstellung auf die Güteklasse 5056 mit eloxierter Oberfläche oder die Wahl von Edelstahl, wenn die Umgebung extrem ist.

Beginnen Sie Ihr Leichtbaudesign mit Aluminium-Halbrohrnieten

Wenn Sie eine Konstruktion zur Gewichtsreduzierung anstreben, sind Aluminium-Halbrohrnieten eine der effektivsten Änderungen, die Sie vornehmen können – keine Neukonstruktion, keine zusätzlichen Teile, nur eine Materialaufwertung.

Was wir Ihnen bieten:

• Zwei Qualitäten – 5052 und 5056 Aluminium
• Großer Schaftbereich – 1,5 mm bis 8,0 mm
• Mehrere Kopfformen – rund, oval, flach, Truss, versenkt
• Benutzerdefinierte Längen – Fasslänge entsprechend Ihrem genauen Materialstapel
• Eloxierte Oberfläche – klar oder farbig, für verbesserten Korrosionsschutz
• ISO 9001:2015 – Vollständiges Qualitätssystem mit nachvollziehbarer Dokumentation

Senden Sie uns Ihre Spezifikationen– Schaftdurchmesser, Lauflänge, Kopfform, Qualität, Finish und Menge.

Wir antworten innerhalb von 24 Stunden– mit Werkzeugkosten (falls vorhanden), Stückpreis und Lieferzeit.

Wir versenden Muster– 20–50 kostenlose Stücke zum Testen an Ihrem tatsächlichen Material.

Sind Sie bereit, Gewicht zu reduzieren, ohne Kompromisse bei der Festigkeit einzugehen? Senden Sie Ihre Anfrage an Nuote Metals.
