Wenn sich Ihr Gelenk bewegt, ist das Gewicht immer noch wichtig

Einige Gelenke sind statisch. Sie sitzen in einer Platte, vibrieren nie, verbiegen sich nie – und eine Flachkopfniete funktioniert perfekt. Aber wenn man dieselbe Verbindung an einer Flugzeuginnenverkleidung, einer Kfz-Halterung oder einem tragbaren Generatorgehäuse anbringt, ändern sich die Regeln. Vibration löst Befestigungselemente. Der Aufprall zerreißt die Köpfe. Und jedes zusätzliche Gramm Stahl multipliziert sich mit Hunderten von Nieten.

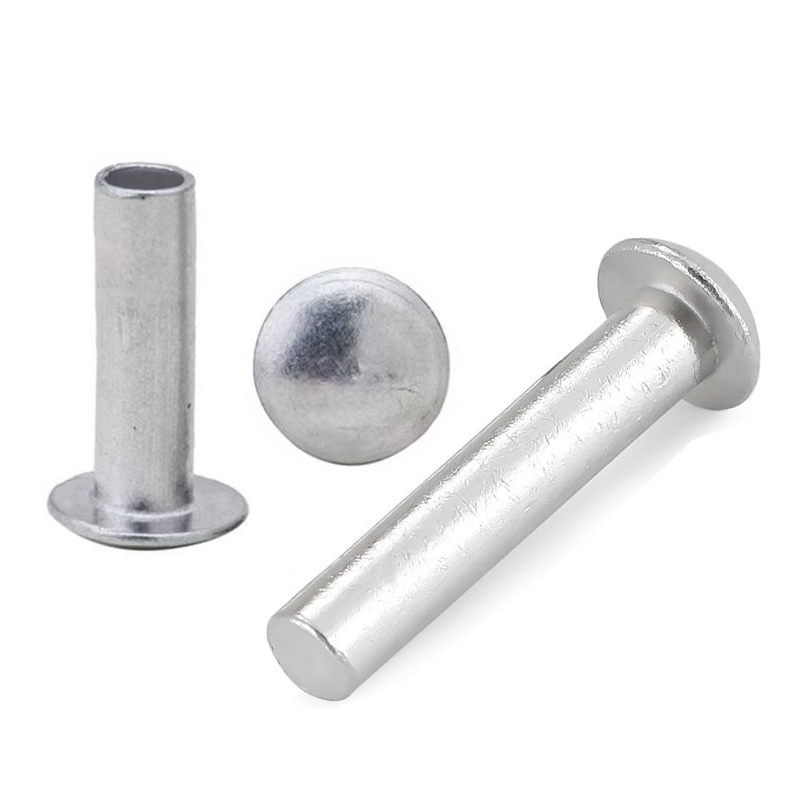

Aluminium-Rundkopfnieten von Nuote Metals wurden genau für dieses Szenario entwickelt: dynamische Verbindungen, bei denen das Gewicht entscheidend ist, die Zuverlässigkeit jedoch nicht beeinträchtigt werden darf. Der gewölbte Kopf absorbiert Stöße und verhindert ein Lösen durch Vibrationen. Das Aluminiumgehäuse spart 65 % Gewicht im Vergleich zu Stahl. Und die natürliche Oxidschicht bedeutet, dass für den Innenbereich keine Beschichtung erforderlich ist.

Dies ist kein Allzweckniet aus Aluminium. Es handelt sich um einen beweglich geformten Verschluss.

Das technische Problem – Vibration zerstört Standardnieten

Wenn ein Gelenk vibriert, nimmt die Klemmkraft, die es zusammenhält, langsam ab. Der Nietschaft verlängert sich, der Kopf lockert sich und die Verbindung versagt – oft ohne sichtbare Vorwarnung. Flachkopfnieten sind besonders gefährdet, da sie über eine geringere Materialmasse über dem Schaft verfügen und keine geometrischen Merkmale aufweisen, die einem Lösen entgegenwirken.

Die runde Kopfgeometrie verändert die Physik:

• Die Kuppel fungiert als Stoßdämpfer– Die Aufprallenergie breitet sich über die gekrümmte Oberfläche aus, anstatt sich an der Kopf-Schaft-Verbindung zu konzentrieren.

• 25–30 % mehr Materialmasse über dem Schaft im Vergleich zum Flachkopf– höherer Auszugswiderstand.

• Mechanische Verriegelung– Bei richtiger Einstellung sorgt der gewölbte Werkstattkopf für eine Verriegelung, die einem Lösen durch Vibrationen entgegenwirkt.

• Geringere Stresskonzentration –Das gebogene Profil vermeidet die scharfen Ecken, an denen Risse entstehen.

Felddaten:Bei Vibrationstests (10–2000 Hz, 10 g) halten unsere Aluminium-Rundkopfnieten die Klemmkraft 2,5-mal länger aufrecht als Flachkopfnieten derselben Legierung und desselben Durchmessers.

Technische Spezifikationen

Hergestellt nach DIN 660 und DIN 124-Äquivalenten. Sondergrößen verfügbar.

Legierungen für dynamische Gelenke:

5052:Beste Korrosionsbeständigkeit und Ermüdungslebensdauer. Ideal für Vibrationsgeräte im Marine- und Außenbereich.

6061-T6:Höchste Festigkeit (310 MPa). Am besten für Strukturhalterungen und Automobile geeignet.

1100:Am duktilsten. Ideal für Anwendungen, die maximale Formbarkeit erfordern.

Aluminium-Rundkopf vs. Aluminium-Flachkopf vs. Stahl-Rundkopf

Dies ist kein allgemeiner Materialvergleich. Es ist spezifisch für dynamische, gewichtsempfindliche Gelenke.

Aluminium-Rundkopfnieten: Am besten für vibrierende Baugruppen geeignet, bei denen es auf das Gewicht ankommt – Flugzeuginnenräume, Kfz-Halterungen, tragbare Geräte. Kuppel absorbiert Stöße; Aluminium spart 65 % Gewicht.

Flachkopfnieten aus Aluminium: Ideal für statische, flache Baugruppen – Elektronikgehäuse, Beschilderungen, HVAC-Panels. Geringeres Profil, aber geringere Vibrationsfestigkeit.

Rundkopfnieten aus Stahl:Am besten geeignet für maximale Festigkeit und Stoßfestigkeit, wenn das Gewicht keine Rolle spielt – schwere Maschinen, Schienenkomponenten, Baustahl.

Der entscheidende Faktor:Wenn sich das Gelenk bewegt und Sie Wert auf das Gewicht legen, wählen Sie einen runden Aluminiumkopf. Wenn es sich bewegt, aber das Gewicht keine Rolle spielt, wählen Sie Stahl. Wenn es sich nicht bewegt, wählen Sie einen flachen Kopf.

Massiv vs. halbrohrförmig – eine vibrationsspezifische Wahl

Bei Schwinggelenken wirkt sich die Wahl zwischen Massiv- und Halbrohrgelenken auf die langfristige Zuverlässigkeit aus.

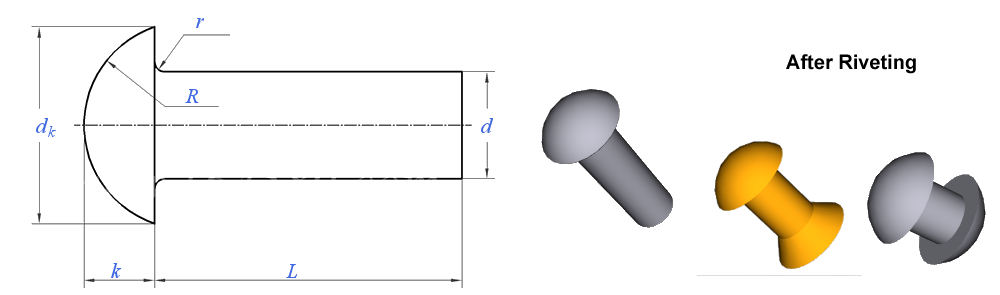

Massive AluminiumnietenSchaffen Sie einen vollen, starken Werkstattkopf, der einer Lockerung bei ständiger Vibration besser standhält. Der vollständig gefüllte Schaft bietet maximalen Auszugswiderstand und eine gleichmäßigere mechanische Verriegelung. Sie sind die bessere Wahl für kritische dynamische Verbindungen – Automobilhalterungen, Flugzeuginnenausstattung und Gerätehalterungen.

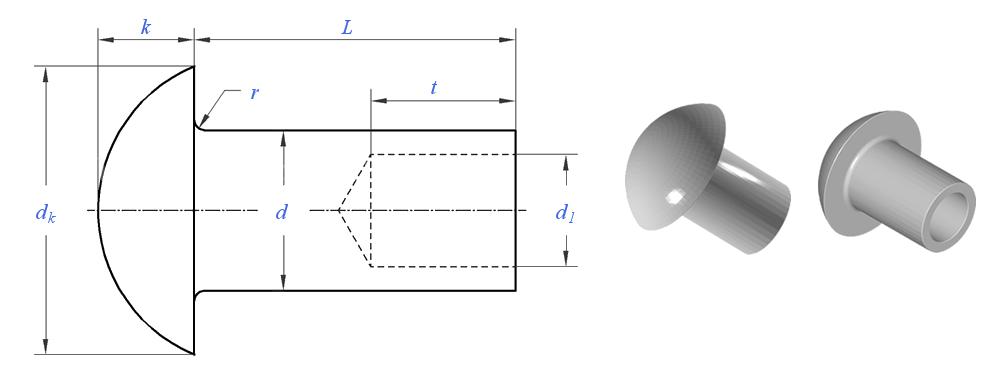

Halbhohlförmige Nieten aus Aluminiumwerden mit 50–60 % weniger Kraftaufwand fixiert und sind in Produktionslinien schneller. Allerdings entsteht durch die gerollte Spitze ein etwas dünnerer Werkstattkopf, der einer langfristigen Vibrationslockerung etwas weniger Widerstand entgegensetzt. Sie eignen sich für dynamische Anwendungen mit geringerer Beanspruchung – tragbare Elektronik, leichte Gehäuse und Halterungen mit geringer Belastung.

Unsere Empfehlung:Für jedes Gelenk, das ständigen Vibrationen oder periodischen Erschütterungen ausgesetzt ist, wählen Sie ein festes Gelenk. Der geringe Mehraufwand wird durch die deutlich längere Lebensdauer der Gelenke gerechtfertigt. Für leichte oder großvolumige Baugruppen, bei denen die Vibration nur gering ist, ist eine Halbrohrform akzeptabel.

Galvanische Korrosion – das versteckte Risiko in dynamischen Aluminiumverbindungen

Vibrationen und Feuchtigkeit beschleunigen zusammen die galvanische Korrosion. Wenn Aluminium in einer nassen oder feuchten Umgebung mit Stahl, Kupfer oder Messing in Kontakt kommt, wird das Aluminium zur Anode und korrodiert – oft an der Verbindungsstelle, wo es am schwersten zu erkennen ist. Vibrationen verschlimmern die Situation, da immer wieder frisches Aluminium dem Elektrolyten ausgesetzt wird.

So verhindern Sie galvanische Korrosion in dynamischen Aluminiumverbindungen:

• Mit einer Barriere isolieren– Verwenden Sie zwischen Aluminium und unterschiedlichen Metallen eine Nylonscheibe, Isolierband oder eine eloxierte Oberfläche.

• Wählen Sie das richtige Finish– Eine eloxierte oder chromatierte Konversionsbeschichtung reduziert das galvanische Potenzial. Für den Einsatz im Freien oder auf See ist eloxiertes 5052 die beste Wahl.

• Vermeiden Sie direkten Kupferkontakt– Kupfer ist in feuchter Umgebung besonders aggressiv gegenüber Aluminium. Wenn Sie Aluminium mit Kupfer verbinden müssen, verwenden Sie eine Bimetall-Übergangsscheibe.

• Die Fuge abdichten– Eine Dichtmasse rund um den Nietkopf verhindert das Eindringen von Feuchtigkeit.

Nuote Metals kann eloxierte oder chromatierte Aluminiumnieten liefern und Sie über die beste Isolationsmethode für Ihre spezifische Materialkombination beraten.

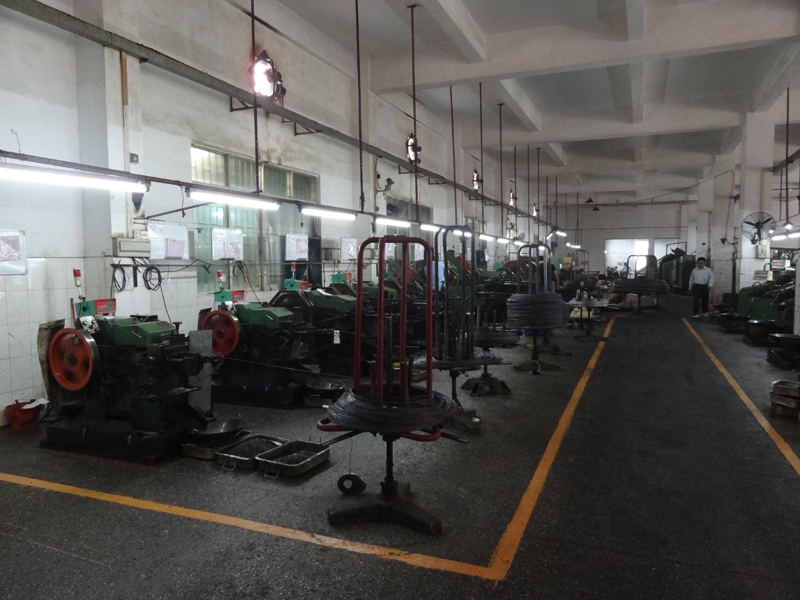

Wie Nuote Metals Nieten für dynamische Belastungen entwickelt

Aluminium ist weicher als Stahl und verfestigt sich anders. Um einen runden Kopf zu formen, der Vibrationen standhält, sind mehr als Standardwerkzeuge erforderlich.

Werkzeuge für den Aluminiumfluss:

Bei Rundköpfen aus Aluminium besteht die Gefahr von Rissen an der Kopf-Schaft-Verbindung, wenn der Kehlradius zu scharf ist. Wir verwenden einen Mindestradius von 0,5×d und polieren unsere Stümpfe, um Mikrokratzer zu entfernen. Durch die mehrstufige progressive Umformung – drei bis vier Hübe – fließt das Aluminium allmählich ohne Kaltverfestigung.

Wir führen Vibrationsprüfungen durch:

Jede Charge wird getestet auf:

Vibrationsermüdung:10–2000-Hz-Durchlauf für 8 Stunden, Messung der Klemmkrafterhaltung.

Auswirkungen des Fallgewichts:2 kg Gewicht aus 300 mm, auf Kopfverformung oder Risse prüfen.

Inspektion des Kopf-Schaft-Filets:20-fache Vergrößerung zur Überprüfung der Radiusintegrität.

Warum das wichtig ist:Eine Aluminium-Rundkopfniete, die bei Vibration reißt, lässt die gesamte Baugruppe versagen. Unsere Prozesskontrolle stellt sicher, dass jede Niete Stöße absorbiert, anstatt sie auf die Verbindung zu übertragen.

Diese anwendungsspezifische Technik ist der Grund, warum Hersteller von Luft- und Raumfahrt-, Automobil- und tragbaren Geräten Nuote Metals für Aluminium-Rundkopfnieten wählen.

Häufig gestellte Fragen

F1: Können Aluminium-Rundkopfnieten in Innenräumen der Luft- und Raumfahrt verwendet werden?

A: Ja – und sie werden häufig für nichttragende Innenkomponenten verwendet. Für die Innenausstattung von Flugzeugen sind Befestigungselemente erforderlich, die leicht, nicht magnetisch und vibrationsfest sind. Unsere 6061-T6-Nieten bieten eine Zugfestigkeit von bis zu 310 MPa, was für Sitzrahmen, Gepäckfachhalterungen und Plattenbefestigungen ausreichend ist. Für kritische Strukturverbindungen erfordern Luft- und Raumfahrtspezifikationen in der Regel bestimmte Legierungen und Zertifizierungen, die über die handelsüblichen Standardqualitäten hinausgehen. Nuote Metals kann Materialzertifikate und Testberichte bereitstellen. Wir empfehlen jedoch, sich bei Ihrem Ingenieurbüro zu erkundigen, ob unsere Standardqualitäten Ihren Lufttüchtigkeitsanforderungen entsprechen.

F2: Sollte ich bei einer vibrierenden Baugruppe Aluminium-Rundkopfnieten oder Aluminium-Flachkopfnieten wählen?

A: Wählen Sie einen runden Kopf für vibrierende Baugruppen. Der gewölbte Kopf hat mehr Materialmasse über dem Schaft, was den Auszugswiderstand im Vergleich zum Flachkopf um 25–30 % erhöht. Noch wichtiger ist, dass die Kuppelform Stöße und Aufprallenergie absorbiert, anstatt sie auf das Gelenk zu übertragen. Bei Vibrationstests halten Rundkopfnieten die Klemmkraft deutlich länger aufrecht. Flachkopfnieten eignen sich besser für statische Anwendungen mit niedrigem Profil, bei denen ein Hängenbleiben ein Problem darstellt. Wenn Ihre Baugruppe sich bewegt, vibriert oder periodischen Erschütterungen ausgesetzt ist, empfiehlt Nuote Metals Aluminium-Rundkopfnieten – und für maximale Vibrationsfestigkeit wählen Sie Vollnieten gegenüber Halbrohrnieten.

F3: Wie verhindere ich galvanische Korrosion, wenn ich Aluminiumnieten mit Stahl- oder Kupferteilen verwende?

A: Galvanische Korrosion tritt auf, wenn Aluminium in Gegenwart eines Elektrolyten wie Wasser mit einem edleren Metall (Stahl, Kupfer, Messing) in Kontakt kommt. Vibrationen verschlimmern die Situation, da immer wieder frisches Aluminium freigelegt wird. Um dies zu verhindern: (1) Verwenden Sie eine Sperrschicht – eine Nylonscheibe, Isolierband oder eine Schutzbeschichtung. (2) Wählen Sie eloxierte oder chromatierte Oberflächen. (3) Vermeiden Sie direkte Aluminium-Kupfer-Verbindungen im Freien, sofern diese nicht isoliert sind. In trockenen Innenräumen ist direkter Kontakt normalerweise akzeptabel. Nuote Metals kann Rundkopfnieten aus eloxiertem Aluminium liefern und Sie über die beste Isolationsmethode für Ihre spezifische Materialkombination und Umgebung beraten.
