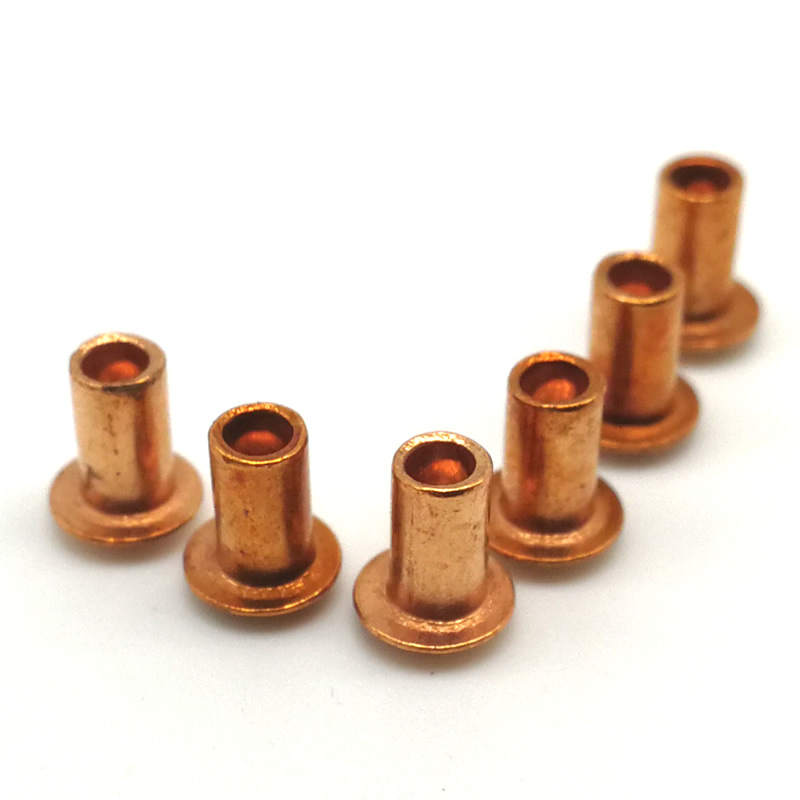

Halbhohlnieten aus Kupfer

Wenn Ihre Baugruppe die Montage einer Halbhohlniete mit geringem Kraftaufwand erfordert – und Sie außerdem Strom leiten, Wärme übertragen oder eine hygienische Oberfläche aufrechterhalten müssen – ist Kupfer das einzige Material, das alle drei Anforderungen erfüllt.Halbhohlnieten aus KupferKombinieren Sie die 70 %ige Reduzierung der Setzkraft eines halbröhrenförmigen Designs mit den einzigartigen Eigenschaften von reinem C11000-Kupfer: 100 % elektrische IACS-Leitfähigkeit, 401 W/m·K Wärmeleitfähigkeit und natürliche antimikrobielle Leistung.

Wenn Leitfähigkeit und Produktionseffizienz gleichermaßen wichtig sind, sind Halbhohlnieten aus Kupfer die technische Antwort.

Kupfer vs. Messing vs. Aluminium – die Zahlen, auf die es ankommt

Wählen Sie Kupfer, wenn:Der Niet muss elektrischen Strom führen. Die Baugruppe muss die Wärme von den Komponenten ableiten. Antimikrobielle Eigenschaften sind erforderlich. Sie benötigen die höchste Leitfähigkeit, die in einem halbhohlen Verbindungselement verfügbar ist.

C11000 Kupfer – Materialeigenschaften

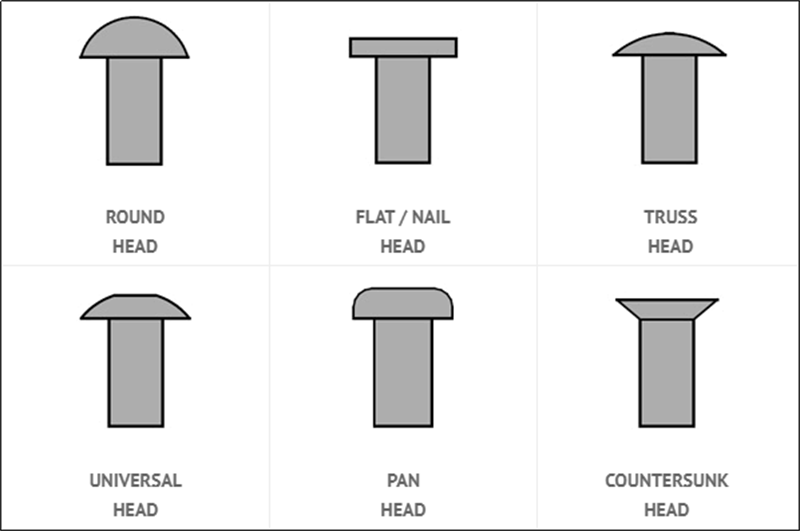

Kopfformen – unser Angebot

Halbhohlnieten aus Kupfer sind in sechs Kopfausführungen erhältlich:

Eine reale Anwendung – Treiberplatine für LED-Leuchten

Ein Hersteller von Hochleistungs-LED-Beleuchtungskörpern benötigte ein Befestigungselement, um die Treiberplatine am Kühlkörpergehäuse zu befestigen. Die Treiberplatine erzeugte während des Betriebs erhebliche Wärme – frühere Stahlschrauben sorgten für eine mechanische Verbindung, aber für eine schlechte Wärmeübertragung. Der Wärmestau verringerte die Lebensdauer der LED. Der Kunde benötigte ein Befestigungselement, das beim Setzen mit minimalem Kraftaufwand Wärme von der Treiberplatine ableitet, um eine Beschädigung der Platine zu vermeiden.

Wir haben C11000-Halbhohlnieten aus Kupfer geliefert – 3,0-mm-Schaft, 5,5-mm-Rundkopf, 5,0-mm-Zylinderlänge, glatte Oberfläche. Das Kupfer lieferte eine Wärmeleitfähigkeit von 401 W/m·K – die Wärme wurde effizient von der Treiberplatine abgeleitet. Der flache Hohlraum reduziert die Setzkraft um über 60 % – keine Beschädigung der Treiberplatine. Die permanente Verklebung hält auch bei thermischen Wechselbelastungen sicher. Der Kunde testete 500 Nieten an 500 Vorrichtungen. Nach 5.000 thermischen Zyklen keine Ausfälle. Mittlerweile bestellen sie Halbhohlnieten aus Kupfer in Chargen von 150.000 Stück pro Jahr.

Herstellungsprozess – Produktionsflussdiagramm

Unsere Prüfgeräte – So prüfen wir die Qualität

Wir verfügen über ein umfassendes Sortiment an kalibrierten Prüfgeräten, um jede Charge Kupfer-Halbhohlniete vor dem Versand zu überprüfen:

• Lasermikrometer – berührungslose Hochgeschwindigkeitsmessung von Schaftdurchmesser und Wandstärke mit einer Genauigkeit von ±0,02 mm.
• Optischer Komparator (Profilprojektor) – Visuelle Prüfung des Kopfprofils, des Flanschdurchmessers und der Gesamtform.
• 2,5D-Bildmesssystem – Automatisierte Messung von Innendurchmesser, Flanschkonzentrizität und Lauflänge.
• Spektrometer – Überprüfung der Materialzusammensetzung für C11000-Kupfer (≥99,9 % Cu).
• Rockwell-Härteprüfer – Überprüfung der Rohmaterial- und Endprodukthärte.
• Salzsprühtestkammer – Korrosionsbeständigkeitsprüfung gemäß ASTM B117 bei Bedarf.

Alle Geräte werden jährlich von akkreditierten Drittlaboren kalibriert. Die Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt.

Was unsere Kunden sagen – Echtes Feedback

Wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Herstellern, die unsere Kupfer-Halbhohlnieten in ihren Produktionslinien verwendet haben – von Herstellern von LED-Beleuchtungen über Hersteller von Stromversorgungsanlagen bis hin zu Zulieferern von Elektrogeräten.

Sie kommen aus den gleichen Gründen zu uns zurück:

• Überragende Wärmeleistung – 401 W/m·K Leitfähigkeit für effektive Wärmeableitung
• Permanente Leitfähigkeit – 100 % IACS, keine Verschlechterung im Laufe der Zeit
• Einstellung mit geringer Kraft – 70 % weniger Kraft als bei Vollnieten, schont empfindliche Komponenten
• Gleichbleibende Qualität – Jede Charge erfüllt ihre Maß- und Leistungsanforderungen
• Zuverlässige Lieferung – Muster werden in 5–7 Tagen versandt, die Produktion erfolgt termingerecht

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Was ist die Mindestwandstärke für Halbhohlnieten aus Kupfer?“

A: Die Mindestwandstärke hängt vom Schaftdurchmesser und der Hohlraumtiefe ab. Bei einem typischen 3,0-mm-Schaft mit 45–55 % Hohlraumtiefe beträgt die Wandstärke etwa 0,20–0,30 mm. Bei größeren Durchmessern können wir dickere Wandstärken realisieren. Entscheidend ist, dass die Wand dick genug sein muss, um den Rollvorgang während des Abbindens ohne Risse zu unterstützen, aber dünn genug, um eine Reduzierung der Abbindekraft um 70 % zu ermöglichen. Wenn Sie eine bestimmte Wandstärke benötigen, senden Sie uns Ihre Zeichnung – wir prüfen die Machbarkeit und empfehlen Ihnen das optimale Design für Ihre Anwendung.

F: „Warum sollte man bei Halbhohlnieten Kupfer gegenüber Aluminium oder Messing wählen?“

A: Die Wahl hängt von Ihren Anwendungsprioritäten ab. Kupfer bietet eine elektrische Leitfähigkeit von 100 % nach IACS und eine Wärmeleitfähigkeit von 401 W/m·K – wenn Ihr Niet Strom leiten oder Wärme übertragen muss, ist Kupfer die einzige Wahl. Es bietet außerdem natürliche antimikrobielle Eigenschaften und eignet sich daher ideal für Lebensmittelgeräte und hygienekritische Anwendungen. Messing ist härter und bietet eine bessere Verschleißfestigkeit für mechanische Anwendungen, aber eine geringere Leitfähigkeit (~28 % IACS). Aluminium ist die leichteste Option und nicht magnetisch, bietet jedoch nicht die gleiche Leitfähigkeit oder die gleichen antimikrobiellen Eigenschaften. Für das obige LED-Leuchtengehäuse war Kupfer unerlässlich, da der Kunde die Wärme effizient von der Treiberplatine ableiten musste.
