Kupferrohrnieten

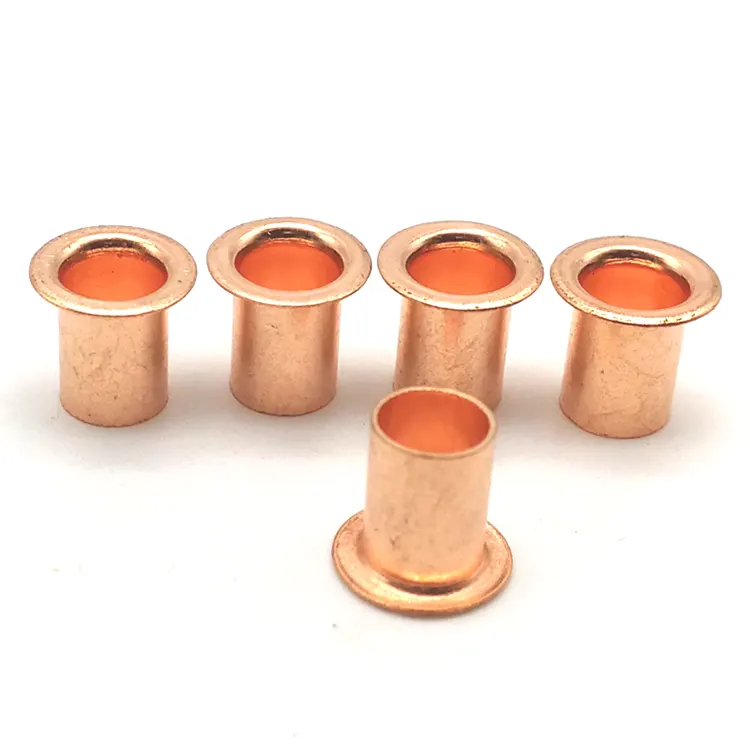

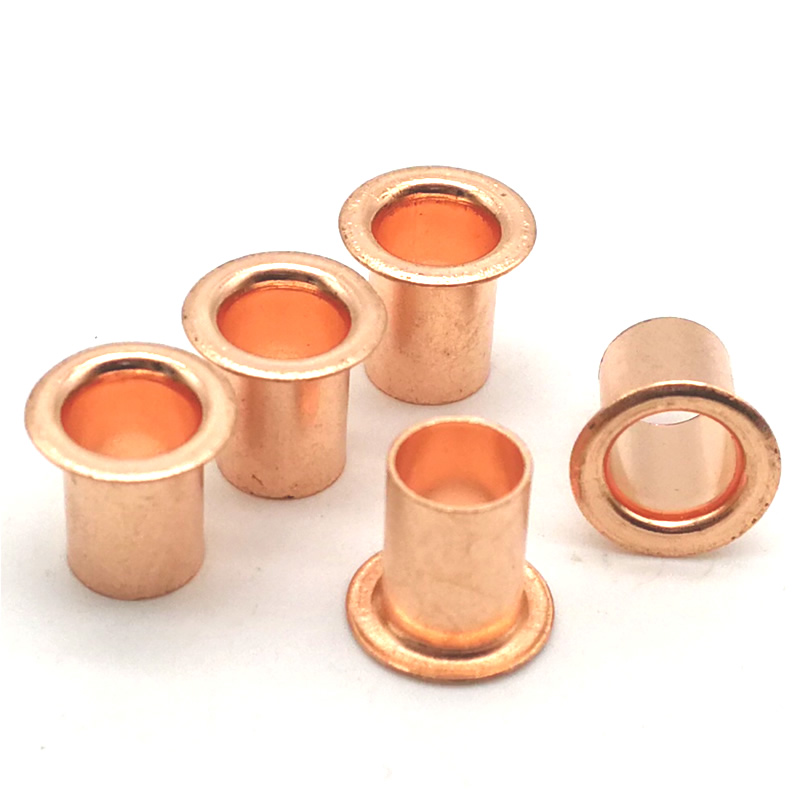

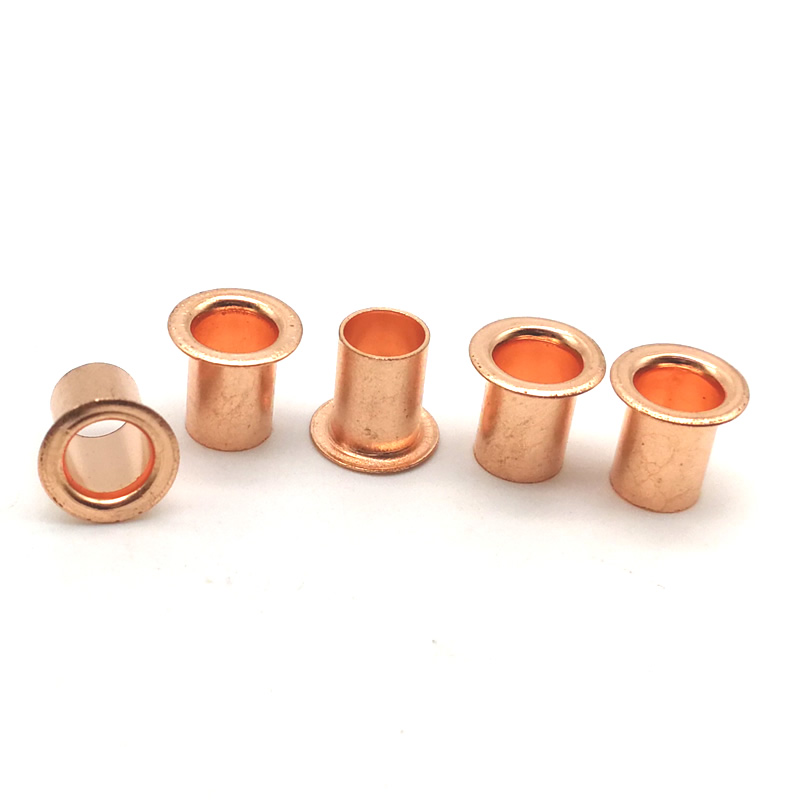

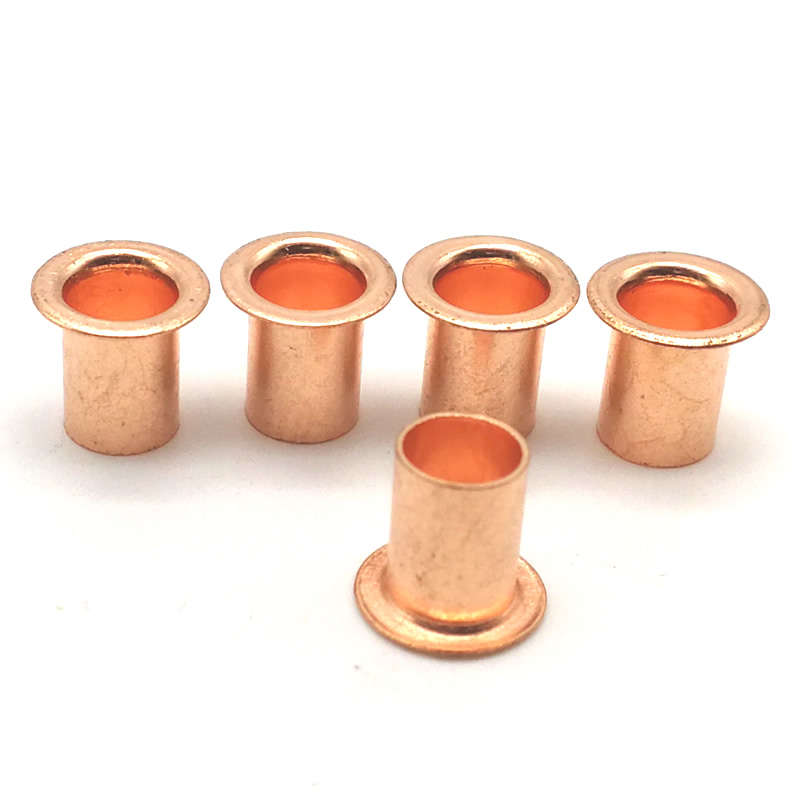

Kupferrohrnieten– auch allgemein genanntHohlnieten aus Kupfer– sind hohle Befestigungselemente, die aus echtem C11000-Kupferrohrmaterial hergestellt werden. Gleiches Produkt. Zwei Namen. Wir stellen die gleichen zuverlässigen Verbindungselemente her, egal wie Sie sie nennen.

Warum Kupfer angeben? Denn Kupfer leistet drei Dinge, mit denen kein anderes Rohrnietmaterial mithalten kann. Es leitet den Strom besser als alles andere (100 % IACS). Es transportiert Wärme schneller als alles andere (401 W/m·K). Und es tötet Bakterien auf natürliche Weise ab. Wenn Ihre Anwendung eines davon benötigt, ist Kupfer die Lösung. Wenn alle drei benötigt werden, ist Kupfer die einzige Antwort.

Kupfer vs. alles andere – Die Zahlen, auf die es ankommt

Kupferrohrniete vs. halbrohrförmig vs. massiv – wo es passt

C11000 Kupfer – Materialeigenschaften

Verfügbare Ausführungen

Eine reale Anwendung – Netzteil-Kühlkörperbaugruppe

Ein Hersteller von Hochleistungs-Industrienetzteilen benötigte ein Befestigungselement, um den Kühlkörper an der Leiterplatte zu befestigen. Stahlschrauben sorgten für eine mechanische Verbindung, hatten jedoch eine schlechte Wärmeübertragung – der Wärmestau verringerte die Lebensdauer der Komponenten. Der Kunde benötigte ein Befestigungselement, das die Wärme von kritischen Komponenten ableitet und gleichzeitig eine dauerhafte mechanische Verbindung bietet.

Wir haben C11000-Kupferrohrnieten geliefert – 4,0-mm-Schaft, 7,5-mm-Rundkopf, 6,0-mm-Zylinderlänge, glatte Oberfläche. Das Kupfer lieferte eine Wärmeleitfähigkeit von 401 W/m·K – die Wärme wurde effizient vom Netzteil abgeleitet. Das hohle Design lässt sich mit minimalem Kraftaufwand aufweiten – keine Beschädigung der Leiterplatte. Der Kunde testete 500 Nieten an 500 Netzteilen. Nach 5.000 thermischen Zyklen keine Ausfälle. Mittlerweile bestellen sie unsere Rohrnieten in Chargen von 150.000 Stück pro Jahr.

Vom Kupferrohr bis zur fertigen Niete – wie wir sie herstellen

Kupferrohrnieten beginnen als Original-C11000-Kupferrohrmaterial. Kupfer ist weich und duktil – es fließt leicht, lässt sich aber auch leicht abfärben. Unser Verfahren ist darauf ausgelegt, saubere, gleichmäßige Nieten herzustellen, ohne das Material zu beeinträchtigen.

Rohrbeschaffung– Zertifiziertes C11000-Kupferrohr von zugelassenen Mühlen. Jede Spule wird mit einem Werksprüfzertifikat und einer Chargennummer geliefert.

Eingangskontrolle– Das Rohrmaterial wird auf Außendurchmesser (±0,02 mm), Wandstärke und Kupfergehalt überprüft (Spektrometer bestätigt ≥99,9 %). Material, das nicht den Spezifikationen entspricht, wird abgelehnt.

Rohrschneiden– Das Rohr wird auf die exakte Zuschnittlänge zugeschnitten. Jeder Rohling wird zu einer Niete.

Überschrift– Der geschnittene Rohrrohling wird in eine Stauchpresse eingelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf (rund, flach oder versenkt). Polierte Matrizen verhindern Oberflächenmarkierungen.

Trimmen– Der Grat um die Kopfkante wird entfernt.

Taumelnd– Mikrograte werden eliminiert.

Galvanisieren oder Beschichten (falls angegeben) –Wird je nach Bedarf angewendet.

Endkontrolle– 100 % optische Sortierung. AQL-Probe manuell verifiziert. Maßbericht, Materialzertifikat und Konformitätszertifikat ausgestellt.

Probenvorlaufzeit: 5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

Mit wem wir zusammenarbeiten – Hersteller weltweit vertrauen darauf

Wir liefern Kupferrohrnieten an Hersteller in ganz Nordamerika, Europa und Asien. Unsere Kunden bauen:

• Stromversorgungen und Industrieelektronik – Kühlkörperbefestigungen, Wärmemanagement
• Elektrische Verteilungsausrüstung – Sammelschienenverbindungen, Erdungsbaugruppen
• LED-Beleuchtung – Thermotransfer, Treiberplatinenmontage
• Elektrische Schiffssysteme – Korrosionsbeständige Verbindungen, Leitfähigkeit
• Ausrüstung für die Lebensmittelverarbeitung – Antimikrobielle Oberflächen, hygienische Baugruppen
• HVAC-Systeme – Wärmemanagement, Korrosionsbeständigkeit

Wir arbeiten sowohl mit kleinen Montagebetrieben als auch mit großen OEMs zusammen – vom Rapid Prototyping bis zur Großserienfertigung. Unsere Stärke ist Flexibilität: individuelle Größen, schnelle Muster und gleichbleibende Qualität bei jedem Volumen.

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Warum Kupferrohrnieten gegenüber Messing oder Aluminium für Wärmemanagementanwendungen wählen?“

A: Kupfer bietet eine Wärmeleitfähigkeit von 401 W/m·K, verglichen mit ~120 W/m·K für Messing und ~140 W/m·K für Aluminium. Für Anwendungen, bei denen die Wärmeableitung entscheidend ist – wie etwa Netzteile, LED-Beleuchtung oder Elektronik – ist Kupfer die klare Wahl. Der Unterschied in der thermischen Leistung kann sich direkt auf die Lebensdauer der Komponenten und die Systemzuverlässigkeit auswirken. Für den oben genannten Stromversorgungsfall war Kupfer unerlässlich, da der Kunde die Wärme effizient von empfindlichen Komponenten ableiten musste.

F: „Korrodieren Kupferrohrnieten? Warum ändern sie ihre Farbe?“

A: Kupfer rostet nicht – es bildet mit der Zeit eine schützende Patina. Diese Patina schützt tatsächlich das darunter liegende Metall und verlängert dessen Lebensdauer im Außenbereich. Der Farbwechsel von leuchtendem Rot zu dunklem Braun oder Grün ist kosmetischer Natur und hat keinen Einfluss auf die mechanische oder elektrische Leistung. Wenn Sie eine glänzende Oberfläche beibehalten möchten, entscheiden Sie sich für getrommelte (glänzende) oder lackierte Kupferrohrnieten. Für das Netzteilgehäuse oben entschied sich der Kunde für eine schlichte Oberfläche, da die Patina im industriellen Innengehäuse akzeptabel war.
