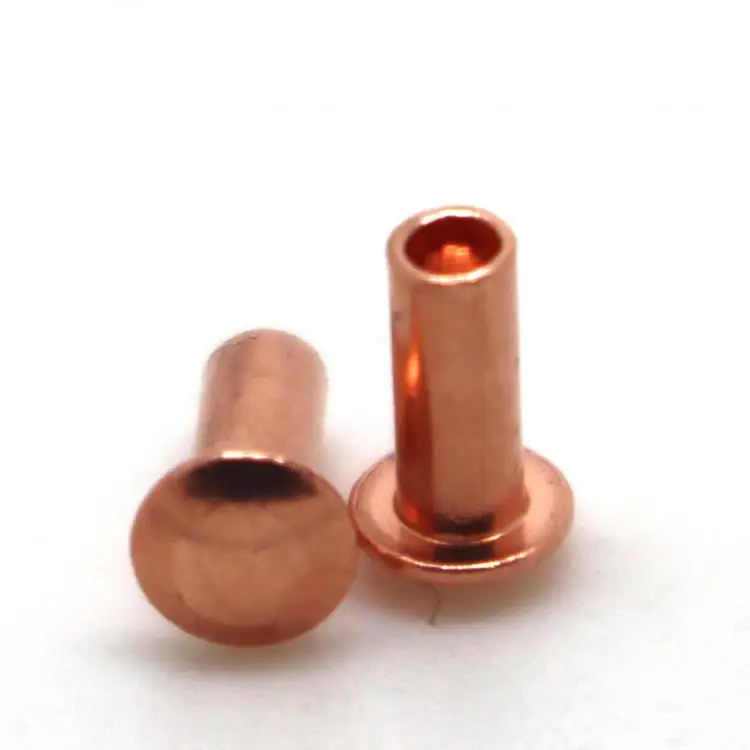

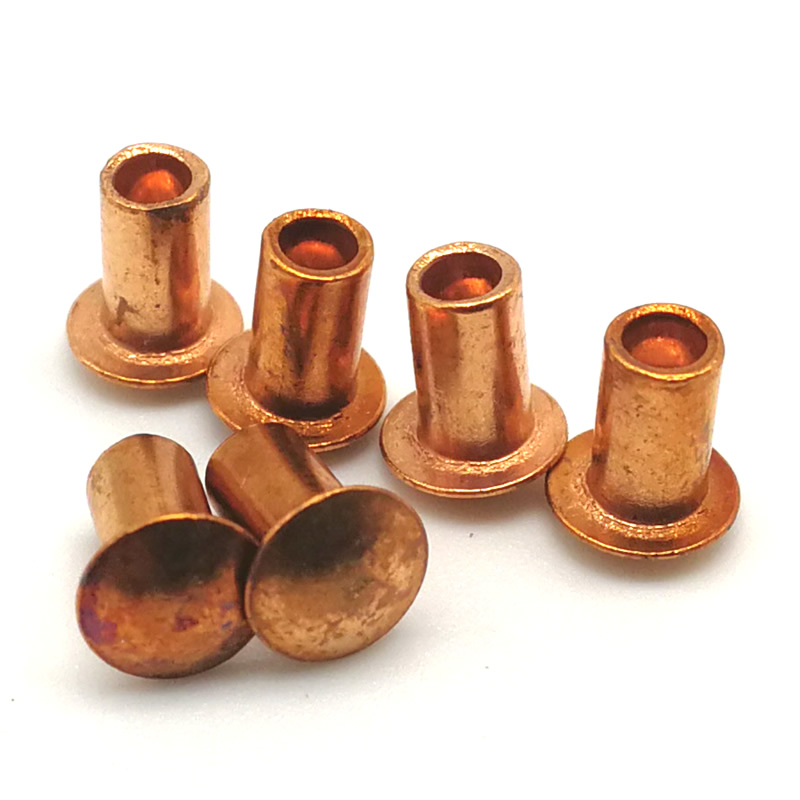

Kupfer-Halbrohrnieten

Die meisten Nieten werden aufgrund ihrer Festigkeit ausgewählt. Kupfernieten werden aufgrund ihrer Funktion ausgewählt: Strom leiten, Wärme transportieren, Bakterien widerstehen und im Freien überleben, ohne zu rosten. Das halbrohrförmige Design bietet einen weiteren Vorteil: 70 % geringere Setzkraft als Vollnieten, was sie ideal für die Massenproduktion macht, bei der Leitfähigkeit erforderlich ist, die Installationsgeschwindigkeit jedoch nicht beeinträchtigt werden darf.

Drei Zahlen, die Kupfer-Halbrohrnieten definieren

100 % IACS-Leitfähigkeit– Kupfer leitet den Strom besser als jedes andere übliche Verbindungsmetall. Messing bietet ~28 %, Aluminium ~61 %, Stahl <10 %.

70 % weniger Setzkraft– Der halbhohle Hohlraum reduziert die Installationskraft von 4 Tonnen auf 1,2 Tonnen (für einen 5-mm-Niet). Schnellere Zyklen, leichtere Pressen, weniger Materialbelastung.

401 W/m·K Wärmeleitfähigkeit– Kupfer leitet die Wärme von den Verbindungen weg und eignet sich daher ideal für Kühlkörper, Elektronik und Geräte, die heiß laufen.

Wann sollten Sie Halbrohrnieten aus Kupfer wählen?

Eine reale Anwendung – Erdungsbaugruppe für Solarwechselrichter

Ein Hersteller von Solaranlagen benötigte ein zuverlässiges, leitfähiges Befestigungselement für Erdungsverbindungen innerhalb seiner Wechselrichter. Die bisherigen Vollkupfernieten boten eine hervorragende Leitfähigkeit, verlangsamten aber die Montagelinie – hohe Setzkräfte erforderten eine sorgfältige Einrichtung der Presse. Der Kunde wünschte sich die gleiche Leitfähigkeit bei schnellerer Installation.

Wir haben C11000-Halbrohrnieten aus Kupfer geliefert – 4,0-mm-Schaft, 7,0-mm-Rundkopf, 10,0-mm-Zylinderlänge, glatte Oberfläche. Die halbrohrförmige Bauweise reduzierte die Setzkraft von 3,5 Tonnen auf 1,0 Tonnen – 71 % weniger. Die Leitfähigkeit blieb bei 100 % IACS. Der Kunde testete 1.000 Nieten. Nach 5.000 thermischen Zyklen ist der Widerstand Nullanstieg. Mittlerweile bestellen sie jährlich 150.000 Stück.

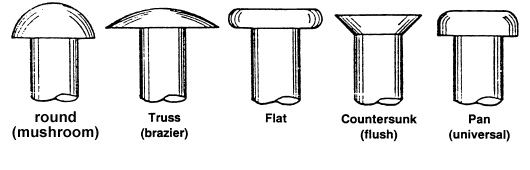

Optionen für den Kopfstil – welcher zu Ihrer Baugruppe passt

So spezifizieren Sie – was wir von Ihnen benötigen

Was Sie bereitstellen:

Schaftdurchmesser– 1,5 mm bis 8,0 mm

Lauflänge– wir berechnen aus Ihrer Materialstapeldicke

Kopfstil –rund, flach, oval, versenkt, fachwerkförmig oder pilzförmig

Beenden– schlicht, getrommelt (hell), antik oder lackiert

Längenregel für Halbhohlnieten:Lauflänge = Materialstapeldicke + 1,5–2,0 mm.

Probenvorlaufzeit:5–10 Tage Standard; Sonderanfertigung: 15–20 Tage.

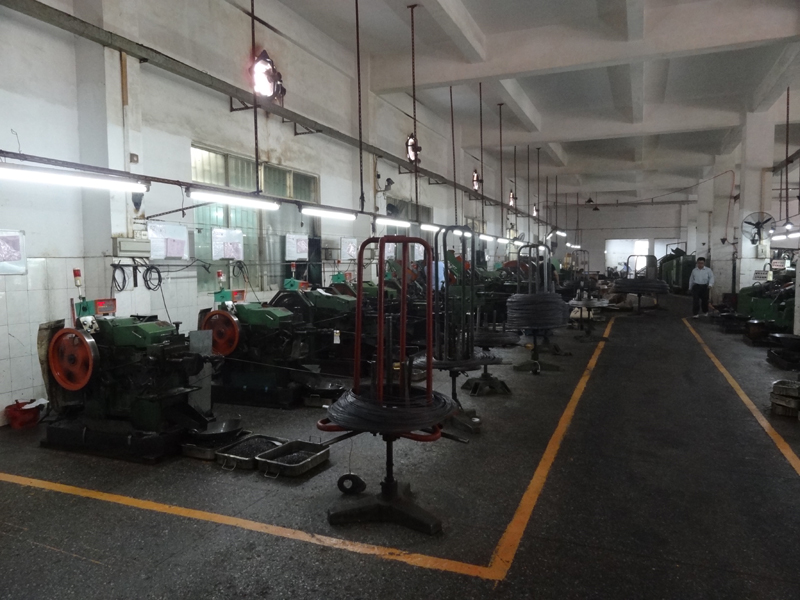

Unser Produktionsprozess – vom Rohmaterial bis zum fertigen Niet

1. Rohstoffbeschaffung– Zertifizierter Kupferdraht (C11000) von zugelassenen Walzwerken. Jeder Spule liegt ein Werksprüfzertifikat bei.

2. Wareneingangskontrolle– Durchmesser, Härte und Kupfergehalt (≥99,9 %) überprüft. Spulen außerhalb der Spezifikation werden abgelehnt.

3. Vorbereitung der Werkzeuge– Hartmetall-Stanzmatrizen geprüft und für den halbröhrenförmigen Hohlraum eingerichtet.

4. Erstmusterprüfung– 10 Nieten gemessen am optischen Komparator. Kopfdurchmesser, Lauflänge, Hohlraumtiefe überprüft.

5. Massenproduktion– In-Prozess-Kontrollen: 5 Nieten alle 500 Stück. Jede Drift stoppt die Presse.

6. In-Prozess-Inspektion –Alle 2.000 Teile 3 Nieten in Probematerial setzen. Clinch auf Symmetrie und festen Sitz geprüft.

7. Abschließende Ausgangskontrolle– 100 % optische Sortierung. AQL-Probe manuell überprüft. Maßbericht, Materialzertifikat und Konformitätszertifikat ausgestellt.

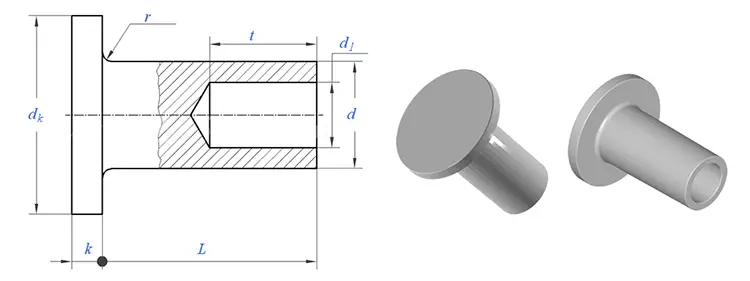

Kurzanleitung – Abmessungen und Toleranzen

Was unsere Kunden sagen – Echtes Feedback

Drei Fragen, die wir oft beantworten

F: „Was ist der Unterschied zwischen Halbrohrnieten aus Kupfer und Messing für elektrische Anwendungen?“

A: Kupfer bietet 100 % IACS-Leitfähigkeit; Messing bietet ~28 %. Wenn Ihre Niete Strom führen muss, ist Kupfer die richtige Wahl. Messing ist härter und bietet eine bessere Verschleißfestigkeit für mechanische Anwendungen – aber bei elektrischen, thermischen oder antimikrobiellen Anforderungen gewinnt immer Kupfer. Das halbrohrförmige Design ist in beiden Materialien erhältlich, Kupfer wird jedoch verwendet, wenn die Leitfähigkeit entscheidend ist.

F: „Warum sollte man für elektrische Verbindungen halbröhrenförmiges Kupfer gegenüber massivem Kupfer wählen?“

A: Das halbröhrenförmige Design reduziert die Setzkraft um 70 %, während die gleiche IACS-Leitfähigkeit von 100 % erhalten bleibt. Für die Großserienproduktion – wie im Fall des Solarwechselrichters oben – bedeutet dies eine schnellere Montage, leichtere Pressen und geringeren Werkzeugverschleiß. Für strukturelle Anwendungen, bei denen maximale Scherfestigkeit erforderlich ist, sind Vollkupfernieten nach wie vor die richtige Wahl. Für die meisten elektrischen Verbindungen bietet Halbrohr mehr als genug Festigkeit bei besserer Produktionseffizienz.

F: „Meine halbhohlförmigen Kupfernieten reißen während der Installation – was ist die Ursache dafür und wie kann ich das Problem beheben?“

A: Risse während des Setzens sind eines der häufigsten Probleme, von denen wir bei Halbrohrnieten aus Kupfer hören. Kupfer ist weich und duktil, kann aber trotzdem reißen, wenn die Bedingungen nicht stimmen. Hier sind die wahrscheinlichsten Ursachen und Lösungen:

Ursache 1:Die Lauflänge ist für Ihren Materialstapel zu kurz. Wenn die Lauflänge nicht 1,5–2,0 mm über Ihre Materialstärke hinausreicht, erreicht das Hohlprofil seinen Boden, bevor sich die Klammer bildet – die Wand kann nirgendwo hingehen und reißt. Lösung: Messen Sie Ihre gesamte Stapeldicke und addieren Sie 1,5–2,0 mm. Bei Ihrer nächsten Bestellung können wir die Lauflänge anpassen.

Ursache 2:Setzkraft ist zu hoch. Kupfer ist weich – es benötigt nicht den gleichen Druck wie Stahl. Halbhohlnieten benötigen nur 25–30 % der Kraft, die für Vollnieten erforderlich ist. Wenn Ihre Presse zu hoch eingestellt ist, wird die Hohlwand eher reißen, als dass sie reibungslos rollt. Lösung: Setzkraft um 30 % reduzieren und erneut testen.

Ursache 3:Lochgröße ist zu eng. Wenn das Loch zu klein ist, wird der Lauf beim Einführen übermäßig zusammengedrückt, wodurch die Wand geschwächt wird, bevor das Abbinden überhaupt beginnt. Lösung: Lochgröße auf Schaftdurchmesser + 0,15–0,20 mm vergrößern.

Ursache 4:Die Hohlraumtiefe ist zu groß. Wenn der Hohlraum mehr als 55 % der Lauflänge ausmacht, ist die verbleibende Wand zu dünn, um den Rollvorgang zu unterstützen. Lösung: Bei Ihrer nächsten Bestellung können wir die Hohlraumtiefe auf 45–50 % der Lauflänge anpassen.

Wenn bei Ihnen Risse auftreten und keine dieser Lösungen das Problem löst, senden Sie uns eine Probe Ihrer gerissenen Nieten und Ihres Materialstapels. Wir analysieren den Fehler und empfehlen eine konkrete Lösung – kostenlos.
