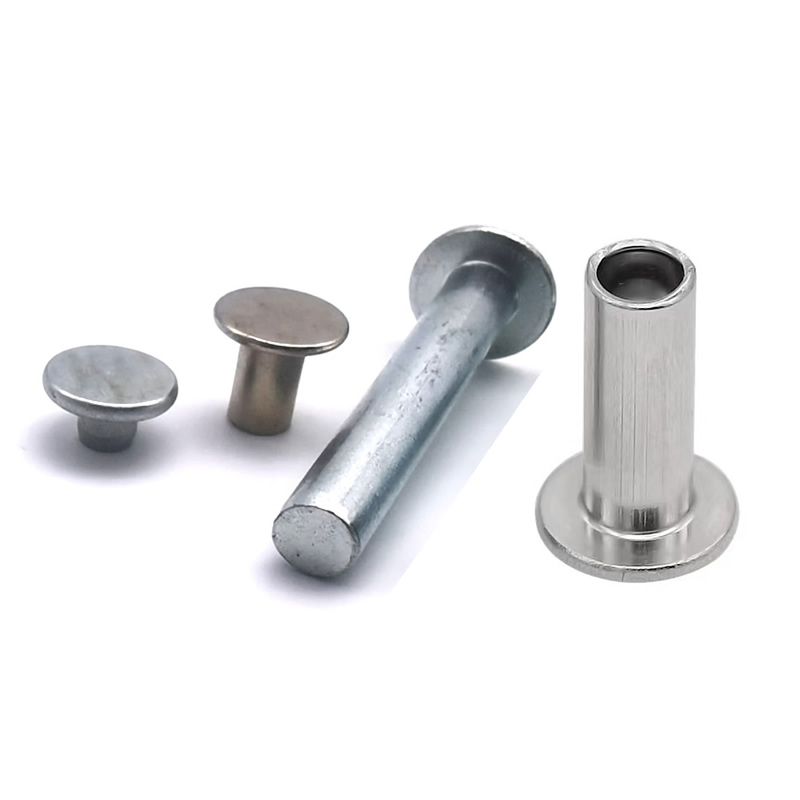

Flachkopfnieten aus Eisen

Ein Flachkopfniet erfordert keinen Senker. Er sitzt etwa 0,8–1,2 mm über der Oberfläche – niedrig genug für Baugruppen mit begrenztem Spiel, jedoch ohne den zusätzlichen Bearbeitungsschritt eines Senkkopfs. Es handelt sich um den praktischen Low-Profile-Befestiger.

Flachkopfnieten aus EisenNehmen Sie dieses praktische Design und fügen Sie das wichtigste Merkmal für die industrielle Produktion hinzu: Kosteneffizienz. Kohlenstoffarmer Stahl ist das stärkste Material pro ausgegebenem Dollar und daher die erste Wahl für die Massenfertigung. Eisen ist stabil, erschwinglich und funktioniert mit der richtigen Verarbeitung in den meisten Umgebungen.

Wenn Ihr Budget knapp ist und Ihr Produktionsvolumen hoch ist, sind Flachkopfnieten aus Eisen die logische Antwort.

Eisen vs. Stahl – eine kurze Klarstellung

In der Verbindungselementindustrie beziehen sich „Eisen“ und „Stahl“ im Allgemeinen auf dasselbe Produkt – einen Niet aus kohlenstoffarmem Stahl (Qualitäten 1008, Q195, SPCC). Der Begriff „Eisen“ ist historisch; „Stahl“ ist präziser. Bei Nuote Metals verwenden wir beides. Das Material ist das gleiche. Der Unterschied liegt im Suchbegriff – und die Seite, die Sie lesen, existiert, weil einige Kunden nach „Eisen“ suchen, andere nach „Stahl“.

Warum Eisen wichtig ist:Es bietet eine Zugfestigkeit von 400–500 MPa zu den niedrigsten Kosten aller gängigen Nietmaterialien. Das ist die Kombination, die industrielle Produktionslinien profitabel hält.

Massiv vs. Halbrohr – Wählen Sie das richtige Design

Flachkopfnieten aus Eisensind in zwei Ausführungen erhältlich.

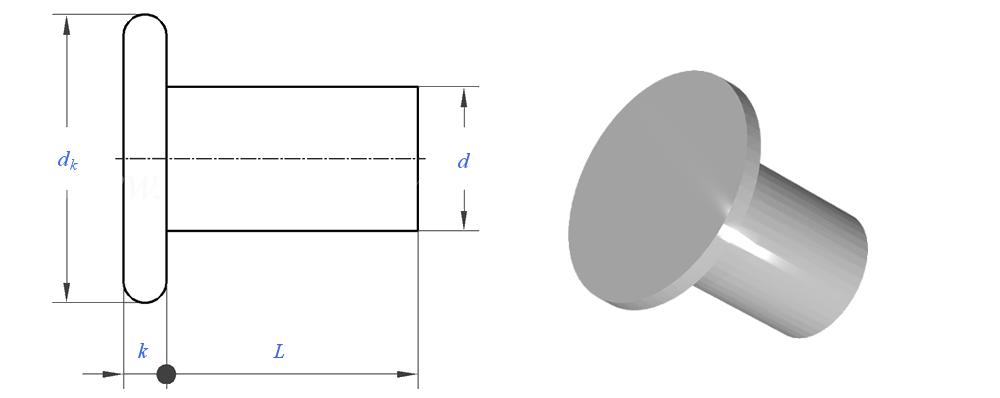

Eine solide Nieteist völlig solide – der gesamte Schaft verformt sich während der Installation und bietet maximale Scher- und Zugfestigkeit. Dies ist die richtige Wahl für strukturelle Verbindungen, tragende Baugruppen und Anwendungen, bei denen ein Versagen keine Option ist. Volleisennieten in Einzelscherung bieten etwa 38.000 psi.

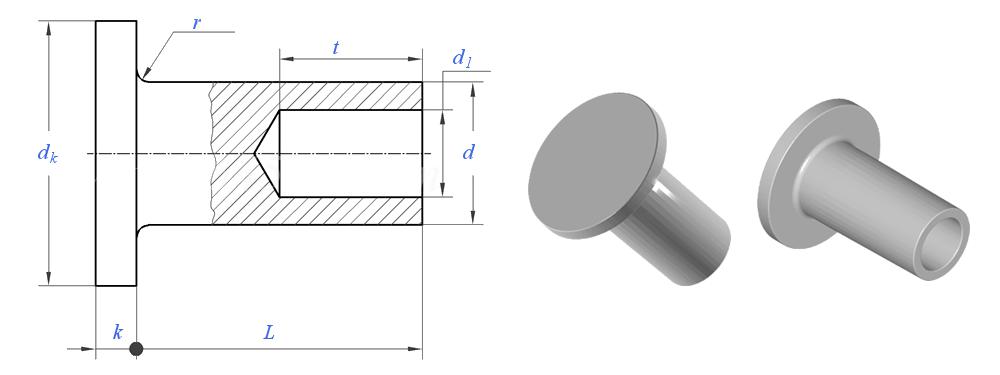

Eine Halbhohlnietehat eine flache Höhle am Schwanz (45–55 % der Lauflänge). Lediglich die dünne Wand dieses Hohlprofils rollt beim Einbau nach außen, wodurch etwa 70 % weniger Setzkraft erforderlich ist. Es behält 80–90 % der Festigkeit von Vollnieten bei, lässt sich jedoch viel schneller installieren und ist schonender bei dünnen oder empfindlichen Materialien.

Wählen Sie solidefür strukturelle Verbindungen, bei denen höchste Festigkeit erforderlich ist.Wählen Sie Halbrohrfür Großserienproduktion, dünne Materialien und schnellere Montagelinien.

Eine reale Anwendung – Rahmenmontage von industriellen Förderbändern

Ein Hersteller von Hochleistungsfördersystemen benötigte ein kostengünstiges, hochfestes Befestigungselement für die Montage von Stahlrahmenabschnitten. Die Rahmen waren ständigen Vibrationen und starken Belastungen ausgesetzt – frühere Halbhohlnieten lockerten sich mit der Zeit. Der Kunde benötigte ein dauerhaftes Befestigungselement, das sich unter Vibrationen nicht löst, und das zu einem Preis, der für die Massenproduktion sinnvoll war.

Wir haben verzinkte Flachkopf-Vollnieten aus Eisen geliefert – 6,0 mm Schaft, 11,0 mm Kopf, 20,0 mm Gesamtlänge. Die solide Konstruktion lieferte eine dauerhafte Klemmkraft, die sich bei Vibrationen nicht löste. Der flache Kopf saß tief auf der Rahmenoberfläche und ließ angrenzende Komponenten frei. Die Verzinkung bot Korrosionsschutz für die Industrieumgebung. Der Kunde testete 500 Nieten auf 100 Förderstrecken. Nach 12 Monaten Dauerbetrieb keine Lockerung, keine Ausfälle. Mittlerweile bestellen sie Flachkopfnieten aus Eisen in Chargen von 300.000 Stück pro Jahr.

Wo Flachkopfnieten aus Eisen verwendet werden

Flachkopfnieten aus Eisen werden in einer Vielzahl von Schwerlast- und Industrieanwendungen eingesetzt:

• Industrieausrüstung – Maschinenrahmen, Fördersysteme, Strukturverbindungen
• Möbelherstellung – Hochleistungsrahmen, Scharnierbaugruppen, Industrieregale
• Automotive – Rahmenkomponenten, Aufhängungsteile, Strukturbaugruppen
• Bauwesen – Stahlkonstruktionsverbindungen, architektonische Beschläge
• Schienenkomponenten – Strukturverbindungen, Plattenbaugruppen
• Tore und Zäune – Metalltorbaugruppen, Zaunpaneelverbindungen
• Landmaschinen – Gerätebaugruppen, Rahmenverbindungen

Materialien und Oberflächen – unser Angebot

Material:Kohlenstoffarmer Stahl (1008 / Q195 / SPCC). Zugfestigkeit: 400–500 MPa.

Verfügbare Ausführungen:

Wenn Ihre Anwendung ständig nass ist oder sich in einer Küstenumgebung befindet, empfehlen wir den Wechsel zu Flachkopfnieten aus Edelstahl. Für alles andere reicht ein Bügeleisen mit der richtigen Ausrüstung.

Über Nuote Metals – Unternehmen und Nietenproduktion

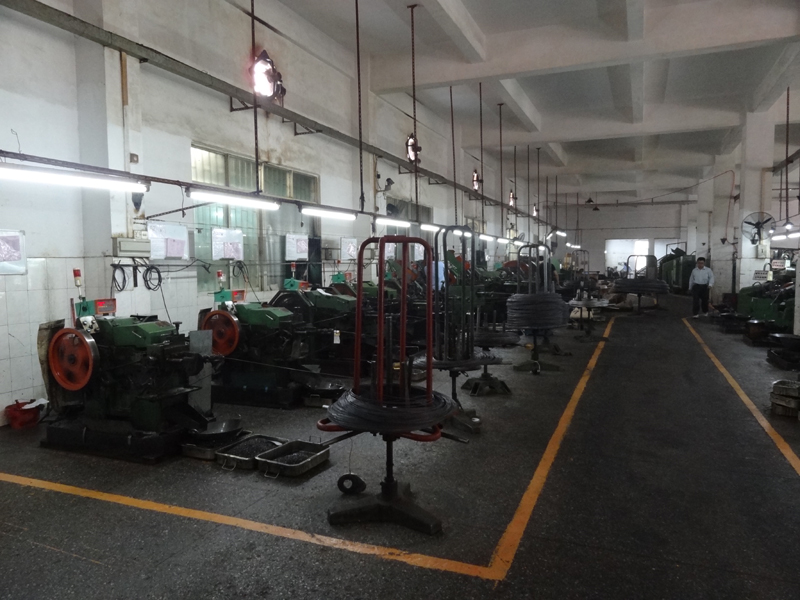

Wir sind ein in Dongguan ansässiger Hersteller von Verbindungselementen mit über einem Jahrzehnt Erfahrung im Kaltstauchen. Unsere Anlage verfügt über 45 Kaltstauchmaschinen, mit denen Nieten mit einem Durchmesser von 0,8 mm bis 10 mm hergestellt werden können, sowohl in Voll- als auch in Halbrohrausführung. Wir halten Toleranzen von ±0,05 mm bei Standardabmessungen ein und haben über 3.000 Größen auf Lager, um eine schnelle Bemusterung und Produktion zu ermöglichen.

Wir versenden an Hersteller in ganz Nordamerika, Europa, Asien und darüber hinaus.

Unsere Prüfgeräte – So prüfen wir die Qualität

Wir verlassen uns nicht auf Zufallsstichproben. Jede Charge von Flachkopfnieten aus Eisen wird mit kalibrierten Prüfgeräten überprüft:

Lasermikrometer– Hochgeschwindigkeitsmessung des berührungslosen Schaftdurchmessers auf ±0,02 mm

Optischer Komparator (Profilprojektor)– Prüfung von Kopfgeometrie, Durchmesser, Höhe und Profil

2,5D-Bildmesssystem– Vollständige Konturmessung und Konzentrizitätsprüfung

Rockwell-Härteprüfer– Überprüfung der Rohmaterial- und Endprodukthärte

Spektrometer– Überprüfung der Materialzusammensetzung

Salzsprühtestkammer– Korrosionsbeständigkeitsprüfung (ASTM B117), falls erforderlich

RFA-Dickenmessgerät– Überprüfung der Beschichtungsdicke

Alle Geräte werden jährlich von akkreditierten Drittlaboren kalibriert. Die Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt.

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster zum Testen erhalten – wie hoch sind die Vorlaufzeit und die Kosten?“

A: Ja. Für standardmäßig vorrätige Spezifikationen sind Muster kostenlos – Sie zahlen nur den Versand. Die Mustervorlaufzeit für Standardgrößen beträgt 5–7 Tage. Für kundenspezifische Größen oder kundenspezifische Werkzeuge wenden Sie sich bitte an unser Vertriebsteam, um Musterkosten und Zeitrahmen zu erfahren.

F: „Was ist Ihre Mindestbestellmenge (MOQ) für Flachkopfnieten aus Eisen?“

A: Unser Standard-MOQ für Flachkopfnieten aus Eisen beträgt 20.000 Stück. Dies gilt für Standardgrößen und -ausführungen. Bei kundenspezifischen Größen, besonderen Oberflächen oder nicht standardmäßigen Kopfabmessungen kann die Mindestbestellmenge aufgrund von Werkzeug- und Einrichtungskosten höher sein – typischerweise 50.000 Stück. Wir empfehlen, mit einer Probebestellung von 20.000 Stück zu beginnen, um die Nieten in Ihrer Produktionslinie zu validieren, bevor Sie sich auf größere Mengen festlegen. Für Kunden mit einem Jahresvolumen von mehr als 500.000 Stück bieten wir Mengenrabatte und Konsignationslagervereinbarungen an. Kontaktieren Sie unser Vertriebsteam mit Ihren spezifischen Anforderungen – wir unterbreiten Ihnen ein klares Angebot mit Mindestbestellmenge, Lieferzeit und Preis.

F: „Was ist die empfohlene Setzkraft für Flachkopfnieten aus Eisen – und wie stelle ich sie für unterschiedliche Dicken ein?“

A: Für einen 5-mm-Flachkopfniet aus massivem Eisen beträgt die empfohlene Setzkraft etwa 3,5 Tonnen. Bei Halbrohren sinkt sie auf etwa 1,0–1,2 Tonnen – 70 % weniger. Generell gilt, dass die Setzkraft mit dem Schaftdurchmesser zunimmt. Verwenden Sie für dickere Materialstapel eine Lauflänge, die 1,5–2,0 mm länger ist als Ihre gesamte Materialdicke. Wenn Sie sich nicht sicher sind, beginnen Sie mit einem Teststück und passen Sie den Pressdruck an, bis sich die Verbindung sauber und ohne Risse bildet. Wir können Ihnen optimale Setzkräfte für Ihre spezifische Nietgröße und Materialstärke empfehlen – senden Sie uns Ihre Spezifikationen.
