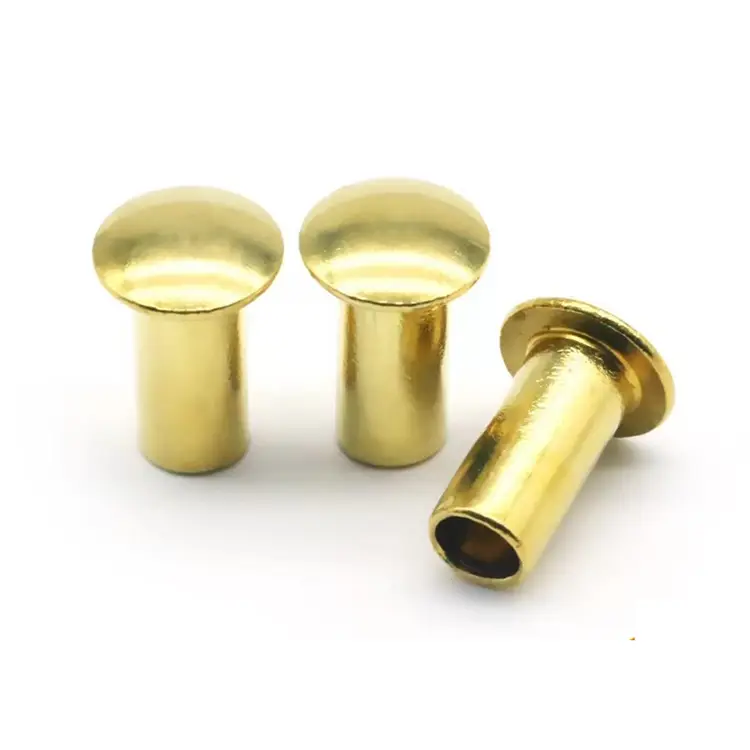

Halbrohrniet mit Pilzkopf

Wenn der Nietkopf weiche Materialien – Leder, Stoff, Gummi, Kunststoff oder sogar Haut – berührt, ist eine scharfe Kante nicht akzeptabel. Der Halbrohrniet mit Pilzkopf löst dieses Problem mit einer breiten, niedrigen Kuppel und einer großzügig abgerundeten Kante, die nicht schneidet, reißt oder abrieb. Der halbhohle Hohlraum reduziert die Setzkraft im Vergleich zu Vollnieten um 70 % und schont so sowohl das Material als auch Ihre Produktionslinie.

Pilzkopf vs. andere Köpfe – Wo die sanfte Kante gewinnt

Der Pilzkopf ist breiter und niedriger als ein runder Kopf und seine Kante ist großzügig abgerundet – kein scharfer Übergang vom Kopf zum Material. Dies macht es zur sichersten Wahl für weiche Materialien.

Wählen Sie einen Pilzkopf, wenn:Der Niet berührt weiche Materialien. Die Niete befindet sich in der Nähe von Haut oder Kleidung. Sie benötigen eine breite Auflagefläche mit glatter Kante. Der Kopf soll dezent, aber fertig aussehen.

Halbröhrenförmig vs. massiv – Wo der Hohlraum gewinnt

Das halbröhrenförmige Design hat einen flachen Hohlraum am Schwanz (45–55 % der Lauflänge). Bei der Montage rollt sich nur die dünne Wand dieses Hohlprofils nach außen, um den Niet zu formen – dafür sind nur 25–30 % der Kraft eines Vollniets erforderlich.

Eine reale Anwendung – Gehäuse für Industrieanlagen

Ein Hersteller von industriellen Elektrogehäusen verwendete Rundkopfnieten, um Montagehalterungen an Kunststoffgehäusen zu befestigen. Durch die schmale Auflagefläche des Rundkopfes kam es mit der Zeit zu Spannungsrissen im Gehäusematerial. Der Kunde versuchte es mit Flachkopfnieten – die Lastverteilung war besser, aber die scharfe Kante beschädigte beim Setzen die Oberfläche.

Wir lieferten Halbrohrnieten mit Pilzkopf aus verzinktem Stahl – 4,0 mm Schaft, 9,5 mm Kopfdurchmesser, 8,0 mm Zylinderlänge. Der breite Pilzkopf verteilt die Klemmkraft gleichmäßig auf das Kunststoffgehäuse. Die glatte, abgerundete Kante verhindert Oberflächenmarkierungen. Das niedrige Profil sitzt sauber auf dem Gehäuse, ohne wuchtig zu wirken. Der Kunde testete 500 Nieten in 200 Gehäusen. Nach 10.000 Vibrationszyklen keine Spannungsrisse, keine Oberflächenschäden. Mittlerweile bestellen sie unsere Pilzkopfnieten in Chargen von 150.000 Stück pro Jahr.

Materialien und Oberflächen – unser Angebot

Nuote Metals stellt Halbrohrnieten mit Pilzkopf in mehreren Materialfamilien her:

Standardausführungen:Verzinkt, vernickelt, passiviert, lackiert, antik, blank.

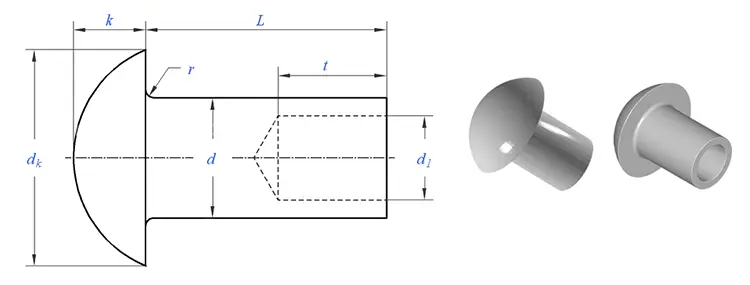

Der Pilzkopf-Unterschied – Warum der Kantenradius wichtig ist

Der Pilzkopf ist leicht zu erkennen – breit, niedrig und glatt. Aber diese einfache Form erfordert präzise Werkzeuge. Der Kantenradius ist das wichtigste Maß – er verhindert, dass die Niete in weiche Materialien schneidet. Wir schleifen den Radius in die Kopfform ein und überprüfen ihn bei jedem ersten Artikel. Die Unterseite muss flach sein, damit sich die Last gleichmäßig verteilt. Wir prüfen dies bei jeder Charge.

Herstellungsprozess – Sehen Sie, wie wir Nieten herstellen

Unser Kaltstauchverfahren wandelt Draht in einer kontinuierlichen Abfolge in fertige Halbrohrnieten mit Pilzkopf um.

Materialvorbereitung:Zertifizierter Draht wird auf den exakten Schaftdurchmesser (±0,02 mm) gezogen. Spektrometer überprüft Materialqualität. Material, das nicht den Spezifikationen entspricht, wird vor Produktionsbeginn aussortiert.

Kalte Überschrift:Der Draht wird in einen Kaltkopf mit mehreren Stationen eingespeist. In einem einzigen Arbeitsgang wird der Rohling quadriert, der Kopf mit dem großzügigen Kantenradius geformt und der halbhohle Hohlraum mit einer Tiefe von 45–55 % extrudiert. Polierte Hartmetallmatrizen verhindern Oberflächenmarkierungen.

Trimmen und Taumeln:Grate werden entfernt und Mikrograte werden eliminiert.

Plattieren oder Beschichten:Wird wie angegeben aufgetragen – Zink, Nickel, Passivierung, Lack oder Antik-Finish.

Endkontrolle:Durch die 100 % optische Sortierung werden Kopfdurchmesser, Kopfhöhe, Kantenradius, Schaftdurchmesser, Lauflänge und Hohlraumtiefe überprüft. AQL-Probe manuell verifiziert.

Probenvorlaufzeit:5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

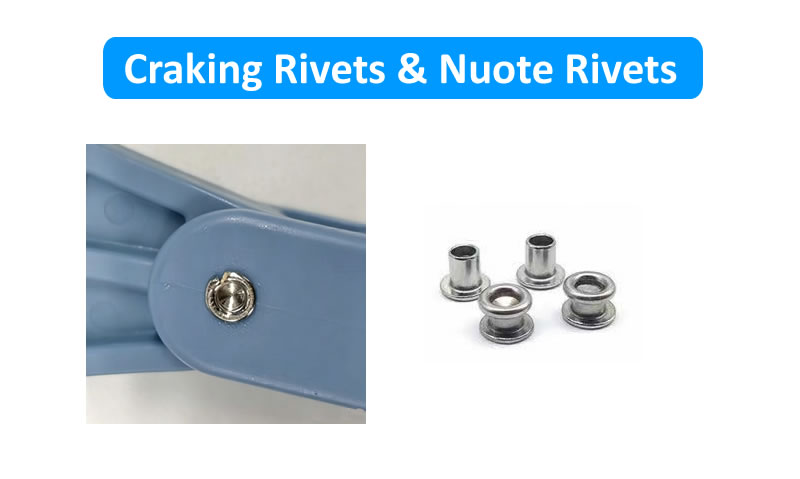

Gute Niete vs. schlechte Niete – worauf Sie achten sollten

Nicht alle Halbrohrnieten mit Pilzkopf sind gleich. Hier ist, was eine hochwertige Niete von einer schlechten Niete unterscheidet:

Eine schlechte Niete mag auf den ersten Blick akzeptabel aussehen, aber die scharfe Kante beschädigt weiche Materialien, der unebene Kopf sitzt nicht richtig und der ungleichmäßige Hohlraum führt zu schwachen Nieten oder rissigen Nieten beim Setzen. Der Unterschied zeigt sich in Ihrer Produktionslinie – und vor Ort.

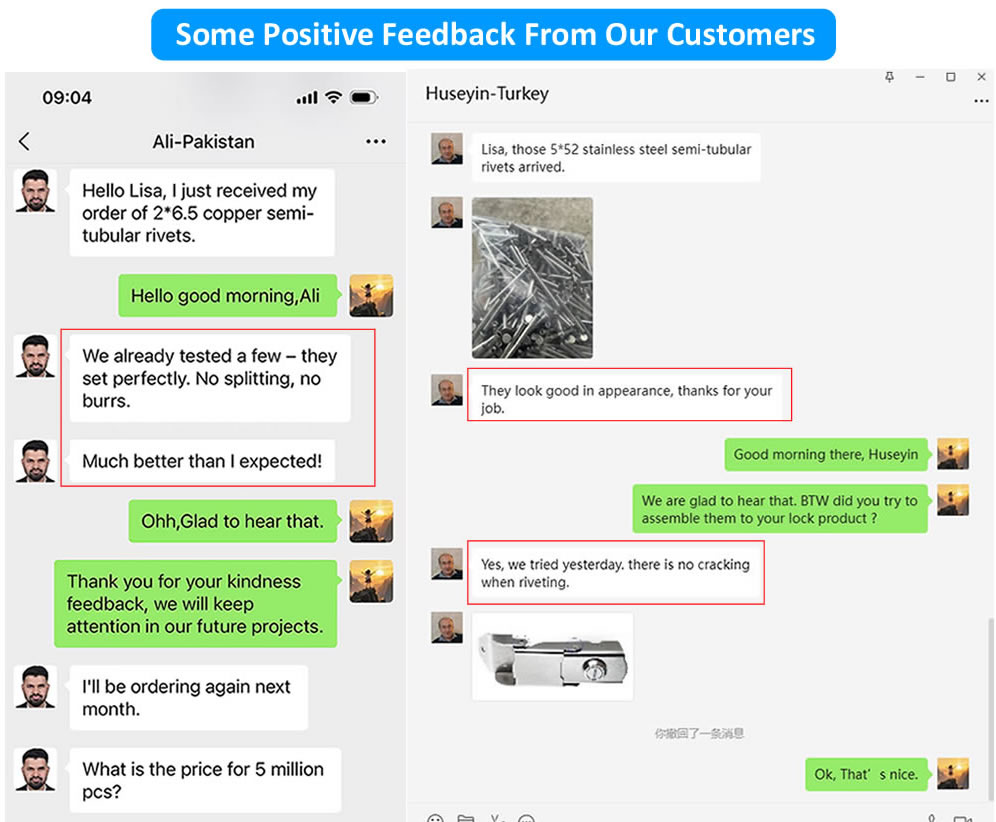

Was unsere Kunden sagen – Echtes Feedback

Wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Herstellern, die unsere Halbrohrnieten mit Pilzkopf in ihren Produktionslinien verwendet haben – von Industrieanlagenbauern über Automobilzulieferer bis hin zu Schwermaschinenherstellern.

Sie kommen aus den gleichen Gründen zu uns zurück:

• Glatte Kante– Großer Radius verhindert Einschneiden und Ausreißen
• Sanfte Einstellung– Halbhohles Design verhindert Materialschäden
• Gleichbleibende Qualität– Jede Charge erfüllt ihre Maß- und Leistungsanforderungen
• Zuverlässige Lieferung– Muster werden in 5–7 Tagen versandt, die Produktion erfolgt termingerecht

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Was ist der Unterschied zwischen einem Pilzkopf und einem Fachwerkkopf – beide sehen breit aus?“

A: Der Unterschied liegt im Kantenprofil. Ein Pilzkopf hat am Rand einen großen, großzügigen Radius – glatt, abgerundet, kein scharfer Übergang. Ein Traversenkopf hat eine schärfere Kante – weniger Radius, definierter. Der Pilzkopf wurde speziell für Anwendungen entwickelt, bei denen die Niete weiche Materialien wie Leder, Stoff oder Kunststoff berührt. Der Traversenkopf ist für maximale Auflagefläche bei Anwendungen wie übergroßen Löchern oder hartem Kunststoff ausgelegt. Wenn Sie mit dem Finger über die Kante fahren, fühlt sich der Pilzkopf glatt und fertig an; Der Halsbandkopf fühlt sich definierter an.

F: „Was ist der maximale Kantenradius, den Sie bei einer Halbrohrniete mit Pilzkopf erreichen können?“

A: Der maximale Kantenradius hängt vom Kopfdurchmesser und der Schaftgröße ab. Für einen typischen 4-mm-Schaft mit einem 9,5-mm-Pilzkopf können wir einen Radius von 0,8 bis 1,2 mm erreichen – glatt genug, um bei den meisten weichen Materialien ein Schneiden oder Abrieb zu verhindern. Für kundenspezifische Anwendungen, die einen größeren Radius erfordern, können wir die Geometrie des Kopfstempels modifizieren. Der limitierende Faktor ist der Kopfdurchmesser – der Radius darf die Kopfhöhe nicht überschreiten, ohne die Kuppelform zu beeinträchtigen. Senden Sie uns Ihre Materialart und Anwendungsdetails – wir empfehlen Ihnen den optimalen Radius für Ihre Bedürfnisse.
