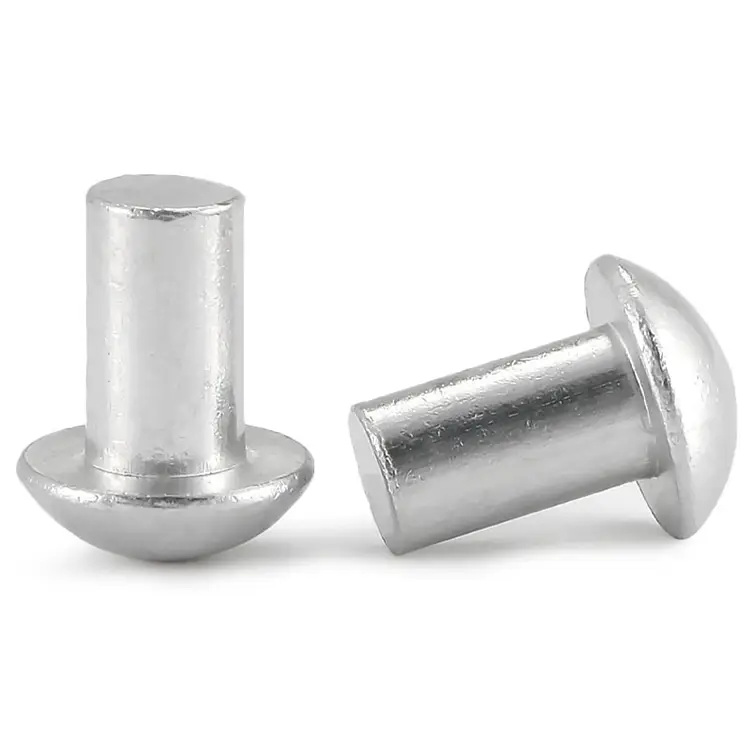

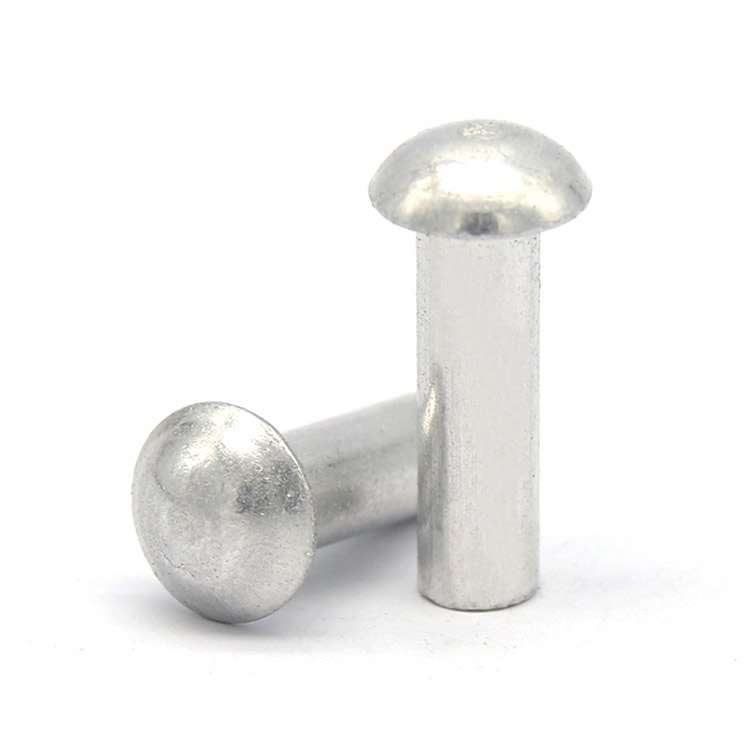

Pilzkopf-Vollnieten

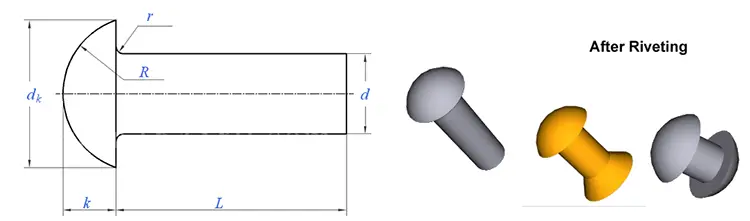

Pilzkopf-Vollnietensind die Verbindungselemente Ihrer Wahl, wenn Sie eine maximale Auflagefläche bei niedrigem, unauffälligem Profil benötigen. Der breite Kopf – 2,2- bis 2,5-facher Schaftdurchmesser – verteilt die Spannkraft auf eine größere Fläche und reduziert so die Belastung des Materials. Der großzügige Radius am Rand verhindert, dass sich der Kopf eingräbt oder die umgebende Oberfläche beschädigt. Diese Kombination macht Vollnieten mit Pilzkopf ideal für Anwendungen, bei denen es sowohl auf das Aussehen als auch auf die strukturelle Integrität ankommt.

Im Gegensatz zu Rundkopfnieten, die die Last auf eine kleinere Fläche konzentrieren, oder Flachkopfnieten, die tiefer sitzen, aber weniger Auflagefläche bieten, sorgen Pilzkopfnieten für das Gleichgewicht: eine breite, niedrige Kuppel, die die Last verteilt, ohne zu stolz zu sitzen.

Pilz vs. rund vs. flach – Wo der Pilzkopf passt

Wann sollte man einen Pilzkopf wählen:Die Baugruppe besteht aus Kunststoff, Verbundwerkstoffen, dünnem Blech oder weichen Materialien, bei denen die Last verteilt werden muss. Sie benötigen ein unauffälliges Profil, wünschen sich aber dennoch ein sichtbares, vollendetes Erscheinungsbild.

Eine reale Anwendung – Gehäuse für Industrieanlagen

Ein Hersteller von industriellen Elektrogehäusen verwendete Rundkopfnieten, um Montagehalterungen an Kunststoffgehäusen zu befestigen. Durch die schmale Auflagefläche des Rundkopfes kam es mit der Zeit zu Spannungsrissen im Gehäusematerial. Der Kunde versuchte es mit Flachkopfnieten – die Lastverteilung war besser, aber die scharfe Kante beschädigte beim Setzen die Oberfläche.

Wir haben Vollnieten mit Pilzkopf aus verzinktem Stahl geliefert – 4,0 mm Schaft, 9,5 mm Kopf, 12,0 mm Gesamtlänge. Der breite Pilzkopf verteilt die Klemmkraft gleichmäßig auf das Kunststoffgehäuse. Die glatte, abgerundete Kante verhindert Oberflächenmarkierungen. Das niedrige Profil sitzt sauber auf dem Gehäuse, ohne wuchtig zu wirken. Der Kunde testete 500 Nieten in 200 Gehäusen. Nach 10.000 Vibrationszyklen keine Spannungsrisse, keine Oberflächenschäden. Mittlerweile bestellen sie Pilzkopf-Vollnieten in Chargen von 150.000 Stück pro Jahr.

So spezifizieren Sie – Materialien, Abmessungen und Finish

Wir fertigen in fünf Materialien:

Was Sie bereitstellen:

Schaftdurchmesser– 1,5 mm bis 8,0 mm

Kopfdurchmesser– wir können Ihnen basierend auf Ihren Material- und Belastungsanforderungen Empfehlungen geben

Gesamtlänge– wir berechnen aus Ihrer Materialstapeldicke

Material– Wählen Sie aus den fünf oben genannten Optionen

Beenden– Zink, passiviert, lackiert, vernickelt, eloxiert, antik usw.

Kantenradius– Geben Sie für Kunststoff-/Verbundanwendungen „vollen Radius“ an.

Längenregel für Vollnieten:Gesamtlänge = Dicke des Materialstapels + (1,2–1,5 × Schaftdurchmesser).

Probenvorlaufzeit:5–10 Tage Standard; Sonderanfertigung: 15–20 Tage.

Unser Produktionsprozess – vom Rohmaterial bis zum fertigen Niet

Wir fertigen Vollnieten mit Pilzkopf in einem kontrollierten siebenstufigen Arbeitsablauf. Jede Charge ist vom Materialeingang bis zur endgültigen Lieferung rückverfolgbar.

1. Rohstoffbeschaffung– Zertifizierter Draht (Kohlenstoffstahl, Edelstahl, Messing, Kupfer oder Aluminium) wird von zugelassenen Walzwerken gekauft. Jede Spule wird mit einem Werksprüfzertifikat und einer Chargennummer geliefert.

2. Wareneingangskontrolle– Jede Spule wird auf Durchmesser (Lasermikrometer, ±0,02 mm), Härte (Rockwell-Tester) und Materialzusammensetzung (Spektrometer) überprüft. Spulen außerhalb der Spezifikation werden aussortiert, bevor sie die Produktionshalle erreichen.

3. Vorbereitung der Werkzeuge– Für neue Abmessungen oder kundenspezifische Kopfprofile entwerfen und bearbeiten wir Hartmetall-Kopfprofile. Bei Standardgrößen werden vorhandene Werkzeuge geprüft und eingerichtet. Die Formgeometrie ist entscheidend für die breite, niedrige Kuppel und den glatten Kantenradius des Pilzkopfes.

4. Erstmusterprüfung– Die ersten 10 Nieten jedes Werkzeugaufbaus werden auf einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Kantenradius, Schaftdurchmesser und Gesamtlänge müssen vor Produktionsbeginn mit der Zeichnung übereinstimmen. Es wird ein vollständiger FAI-Bericht herausgegeben.

5. Massenproduktion– Die Pressen laufen mit optimierter Geschwindigkeit für das Material und den Kopftyp. In definierten Abständen (5 Nieten alle 500 Stück) finden prozessbegleitende Kontrollen statt. Jede Maßabweichung löst einen sofortigen Stopp der Presse und eine Werkzeuganpassung aus.

6. In-Prozess-Inspektion– Alle 2.000 Teile setzen wir 3 Nieten in eine repräsentative Materialprobe (gleiche Dicke und Art wie Ihre Baugruppe). Der Clinch wird auf Symmetrie, Dichtheit und Oberflächenmarkierung überprüft. Kantenradius und Ebenheit der Unterseite werden überprüft.

7. Abschließende Ausgangskontrolle– 100 % optische Sortierung für kritische Abmessungen. AQL-Probe (Stufe II, 1,0) manuell verifiziert. Bei jeder Lieferung werden ein Maßbericht, ein Materialzertifikat und ein Konformitätszertifikat ausgestellt.

Wie wir kritische Dimensionen prüfen – unser hauseigenes Labor

Alle Geräte werden jährlich kalibriert. Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt.

Was unsere Kunden sagen – Echtes Feedback

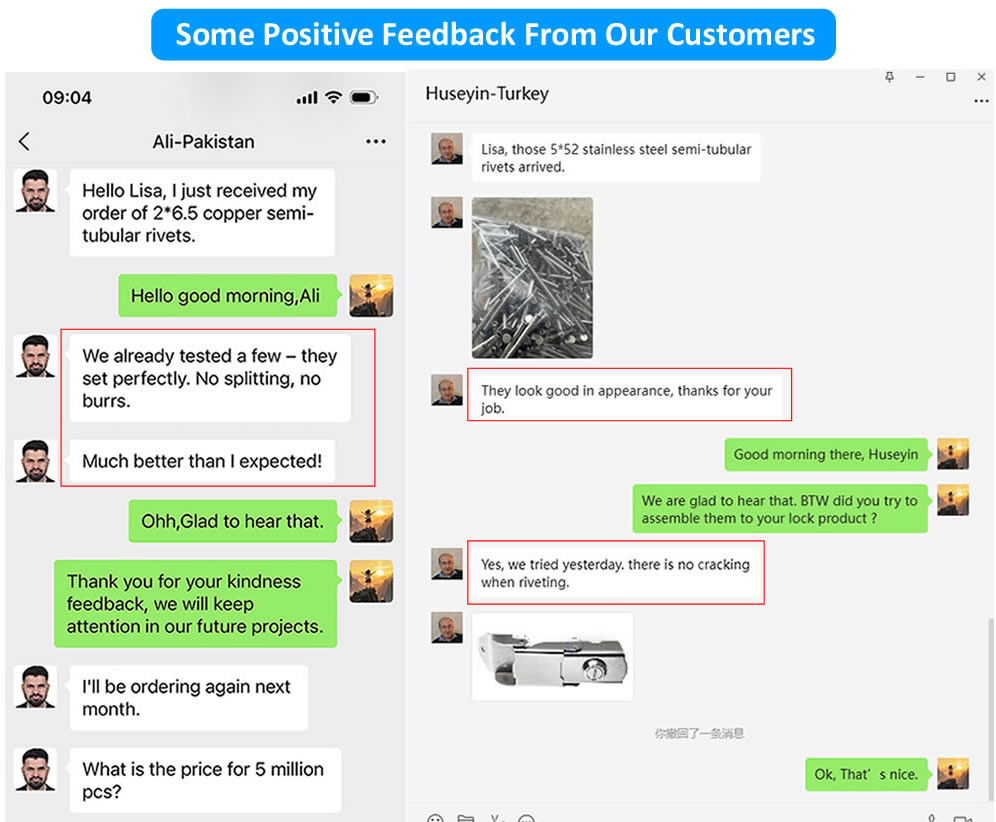

Wir lassen unsere Kunden für uns sprechen. Die Bilder oben zeigen echtes Feedback von Herstellern, die unsere Pilzkopf-Vollnieten in ihren Produktionslinien verwendet haben – von Industriegehäusebauern über Automobilzulieferer bis hin zu Schwermaschinenherstellern.

Zwei Fragen, die wir oft beantworten

F: „Was ist der Unterschied zwischen einem Pilzkopf und einem Fachwerkkopf – beide sehen breit und niedrig aus?“

A: Der Unterschied liegt im Kantenprofil. Ein Pilzkopf hat am Rand einen großzügigen Radius – glatt, abgerundet, kein scharfer Übergang. Ein Traversenkopf hat eine schärfere Kante – weniger Radius, definierter. Der Pilzkopf wurde speziell für Anwendungen entwickelt, bei denen Sie die Last verteilen müssen, ohne das umgebende Material zu beschädigen – Kunststoffe, Verbundwerkstoffe, dünne Bleche und weiche Metalle. Der Traversenkopf ist für maximale Auflagefläche bei Anwendungen wie übergroßen Löchern in härteren Materialien ausgelegt.

F: „Welche Materialien werden am häufigsten für Vollnieten mit Pilzkopf in industriellen Anwendungen verwendet?“

A: Kohlenstoffstahl (verzinkt) ist die häufigste Wahl für allgemeine Industrieanwendungen – er bietet die Festigkeit und Haltbarkeit, die für Gerätegehäuse, Maschinenschutzvorrichtungen und Strukturbaugruppen erforderlich ist. Edelstahl wird für den Außenbereich oder korrosive Umgebungen gewählt. Messing ist für elektrische oder dekorative Industrieanwendungen geeignet. Für das Industriegehäuse oben war Kohlenstoffstahl mit Verzinkung die richtige Wahl – es lieferte die erforderliche Festigkeit zu den niedrigsten Kosten und mit ausreichendem Korrosionsschutz für den Innenbereich.
