Flachkopfnieten

Flachkopfnietensind das, was Ingenieure angeben, wenn sie etwas zwischen einem runden Kopf und einem flachen Kopf benötigen. Der Flachkopf hat eine breitere Auflagefläche als ein Rundkopf (1,8–2,2× Schaftdurchmesser gegenüber 1,6–1,8×), aber eine größere Kopfhöhe als ein Flachkopf. Die kurze, gerade Seitenwand verleiht ihm ein sauberes, vollendetes Erscheinungsbild, das gut auf sichtbaren Baugruppen sitzt, ohne sperrig zu wirken.

Wenn ein runder Kopf zu hervorsteht und ein flacher Kopf zu niedrig ist, ist der Flachkopf die Lösung.

Pan vs. Round vs. Flat – Wo der Pan Head passt

Wann sollte man sich für einen Schwenkkopf entscheiden:

• Sie möchten mehr Auflagefläche als ein runder Kopf, aber mehr Kopfhöhe als ein flacher Kopf
• Die Niete wird sichtbar sein und ihr Aussehen ist wichtig
• Sie benötigen einen sauberen, vollendeten Look ohne die Masse eines runden Kopfes
• Der Spielraum ist mäßig – nicht eng genug für einen flachen Kopf, nicht offen genug für einen runden Kopf

Was wir herstellen – zwei Designs, fünf Materialien

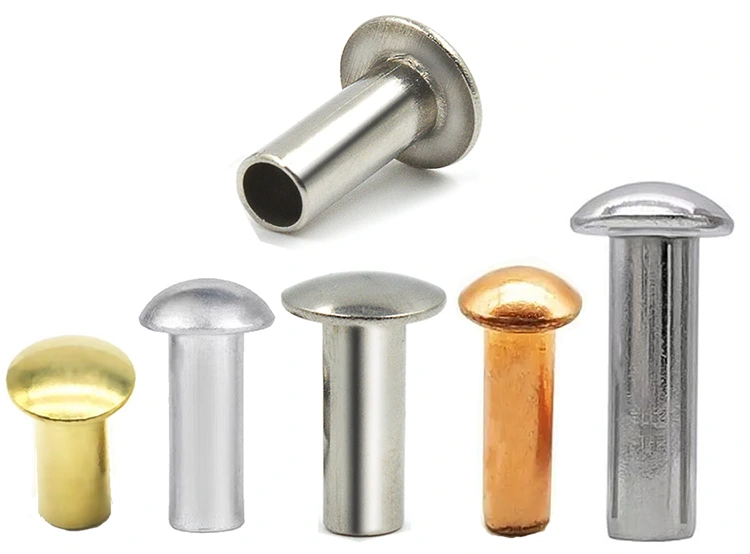

Flachkopfnietensind in Voll- und Halbrohrausführung erhältlich. Aufgrund der kurzen, geraden Seitenwandgeometrie ist für diesen Kopftyp kein vollständiger Schlauch verfügbar.

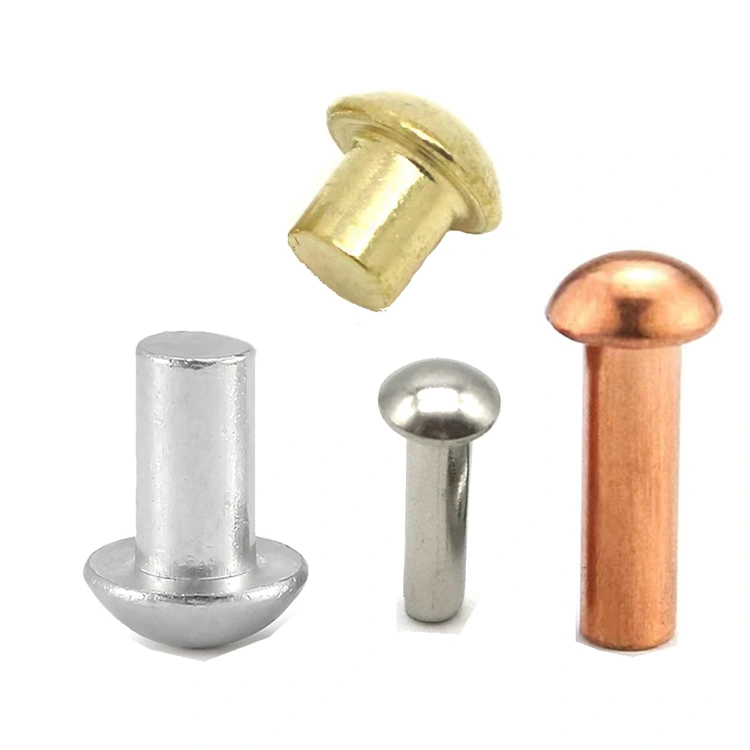

Verfügbare Materialien:Kohlenstoffarmer Stahl, Edelstahl (304/316), Messing (C2680), Kupfer (C11000), Aluminium (5052/5056)

Ausführungen:Verzinkt, brüniert, passiviert, lackiert, vernickelt, antik, eloxiert, blank – je nach Material.

Eine reale Anwendung – Gehäuse für gewerbliche Kaffeemaschinen

Ein Hersteller gewerblicher Kaffeemaschinen montierte die Außengehäuseplatten mithilfe von Rundkopfnieten. Bei der fertigen Maschine standen die runden Köpfe merklich hervor und beeinträchtigten das von der Marke gewünschte hochwertige Erscheinungsbild. Es wurden Flachkopfnieten in Betracht gezogen, aber das Gehäusedesign hatte nur begrenzten Platz hinter der Platte – ein Senken war nicht möglich, ohne das Metall zu stark zu verdünnen. Das Designteam benötigte einen Niet mit einem niedrigeren Profil als der Rundkopf, der jedoch kein Senken erforderte.

Nuote Metals lieferte Flachkopf-Halbrohrnieten aus Edelstahl – 4,0-mm-Schaft, 8,0-mm-Flachkopf, 8,0-mm-Zylinderlänge, passivierte Oberfläche. Der Flachkopf saß tiefer als der ursprüngliche Rundkopf, was dem Gehäuse ein klareres Aussehen verleiht. Die kurze, gerade Seitenwand sorgte für ein vollendetes Aussehen ohne die Masse einer Kuppel. Der halbrohrförmige Hohlraum hielt die Setzkraft niedrig und verhinderte eine Verformung der dünnen Gehäuseplatten.

Der Hersteller testete 500 Nieten auf 100 Maschinen. Nach Montage und Feldtests kein Lockern, keine Korrosion. Das Designteam genehmigte den neuen Kopfstil für alle zukünftigen Modelle. Mittlerweile bestellen sie Flachkopfnieten in Losgrößen von 100.000 Stück pro Jahr.

Standardoptionen – individuell nach Ihren Vorgaben

Flachkopfnietenwerden genau nach Ihren Anforderungen gefertigt. Da für jede Anwendung unterschiedliche Anforderungen an Abstand und Aussehen gelten, haben wir keine Standard-Flachkopfgrößen auf Lager – jede Bestellung wird individuell gefertigt.

Was wir von Ihnen brauchen:

• Schaftdurchmesser – 1,5 mm bis 8,0 mm
• Kopfdurchmesser – abgestimmt auf Ihren Auflageflächenbedarf
• Kopfhöhe – abgestimmt auf Ihren Freiraumbedarf
• Gesamtlänge – oder Ihre gesamte Materialstapeldicke
• Material – Stahl, Edelstahl, Messing, Kupfer oder Aluminium
• Design – massiv oder halbrohrförmig
• Oberfläche – Zink, passiviert, lackiert, vernickelt, eloxiert usw.

Wir empfehlen:Wenn Sie sich bezüglich des Kopfdurchmessers oder der Kopfhöhe nicht sicher sind, senden Sie uns eine Zeichnung oder ein Muster Ihrer Baugruppe. Wir empfehlen Ihnen die optimalen Linsenkopfabmessungen für Ihre Anwendung.

Probenvorlaufzeit:5–10 Tage für kundenspezifische Schwenkkopfspezifikationen. Für detaillierte Anforderungen wenden Sie sich bitte an unser Vertriebsteam.

Wie wir Pan Heads formen – Die gerade Wand, die den Unterschied macht

Der Schwenkkopf sieht einfach aus – eine Kuppel mit einer geraden Seitenwand. Aber diese gerade Wand erfordert ein präzises Matrizendesign. Zu stark verjüngt, und es sieht aus wie ein runder Kopf. Zu wenig, und die Kopfhöhe wird inkonsistent.

Was wir kontrollieren:

• Der Wandwinkel – Die Seitenwand muss gerade und nicht spitz zulaufen. Dadurch entsteht der klare, vollendete Look, der den Pan-Head vom Round-Head unterscheidet.
• Der Scheitelradius – Die Oberseite des Kopfes ist leicht gewölbt, nicht ganz flach. Unsere Matrizen werden auf einen bestimmten Kronenradius zugeschnitten, der dem klassischen Flachkopfprofil entspricht.
• Der Eckenradius – Der Übergang vom Kopf zum Schaft muss glatt sein. Eine scharfe Ecke führt zu Spannungskonzentrationen, die beim Abbinden zu Rissen führen können.

Das Ergebnis:Schwenkköpfe, die sauber aussehen, gleichmäßig sitzen und zuverlässig aushärten – Charge für Charge.

Unser Prozess:

• Drahtziehen – Material wird auf den exakten Schaftdurchmesser gezogen (±0,02 mm)
• Abschneiden – Auf Rohlingslänge geschert
• Erster Schlag – Rohling rechtwinklig und zentriert
• Zweiter Schlag (Vorformen) – Die Form beginnt mit der Flachkopfform mit der geraden Wand
• Dritter Schlag (Prägen) – Endgültige Kopfform und -dicke
• Vierter Schlag (falls erforderlich) – Durchschlag erzeugt Hohlraum für Halbrohr
• Zuschneiden – Blitz entfernt
• Trommeln – Mikrograte eliminiert
• Galvanisieren oder Beschichten – Wird wie angegeben aufgetragen

Eine Niete, acht Kontrollen – So stellen wir sicher, dass jeder Linsenkopf stimmt

Wir vertrauen dem Glück nicht. Jede Charge vonFlachkopfnietendurchläuft acht separate Qualitätstore, bevor es unser Werk verlässt. Das Prinzip ist einfach: Früh messen, oft messen und niemals Annahmen treffen.

Prüfung des Rohmaterialdurchmessers– Der eingehende Draht wird mit einem Lasermikrometer gemessen. Durchmessertoleranz: ±0,02 mm. Jede Spule außerhalb dieses Bereichs wird aussortiert, bevor sie unsere Header berührt.

Prüfung der Rohmaterialhärte– Von jeder Spule wird eine Probe auf einem Rockwell-Härteprüfgerät getestet. Der akzeptable Bereich variiert je nach Material (Stahl: HRB 70–85, Edelstahl: HRB 80–95, Messing: HRB 60–75).

Prüfung des Aussehens des ersten Artikels– Nach der Werkzeugeinrichtung werden die ersten 10 Nieten einer Sichtprüfung unter Vergrößerung unterzogen. Wir suchen nach Rissen, Graten, unebenen Köpfen oder Oberflächenmarkierungen. Jeder sichtbare Defekt stoppt die Presse.

Maßkontrolle des ersten Artikels– Die gleichen 10 Nieten werden auf einem optischen Komparator gemessen. Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe (bei Halbrohrform) müssen vor Produktionsbeginn innerhalb der Zeichnungstoleranzen liegen.

In-Prozess-Kontrollen –Bei der Massenproduktion zieht der Bediener alle 500 Stück 5 Nieten. Die Abmessungen werden mit digitalen Messschiebern und einem Gut/Schlecht-Messgerät für die Hohlraumtiefe überprüft. Jede Abweichung löst eine Werkzeuganpassung aus.

Probesetzen (Probenieten)– Alle 2.000 Teile setzen wir 3 Nieten in eine repräsentative Materialprobe (gleiche Dicke und Art wie Ihre Baugruppe). Der Clinch wird auf Symmetrie und festen Sitz überprüft. Es werden keine losen oder gerissenen Nieten akzeptiert.

Salzsprühtest (falls erforderlich)– Für Außennieten oder plattierte Nieten senden wir Proben zur Salzsprühnebelprüfung nach ASTM B117 an unser Labor. Mit der Charge wird ein Zertifikat ausgestellt.

Letzte Ausgangskontrolle– Vor dem Verpacken durchläuft jede Niete eine optische Sortiermaschine. Kameras prüfen Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Gesamtlänge und Hohlraumtiefe. Ausschussware wird automatisch ausgeworfen. Anschließend wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) zur manuellen Überprüfung gezogen.

Ein Flachkopfniet, der alle acht Schritte übersteht, ist bereit, unser Werk zu verlassen. Wir bewahren Aufzeichnungen über jede Kontrolle fünf Jahre lang auf.

Was Sie tatsächlich erhalten – eine vollständige Aufzeichnung dessen, was wir hergestellt haben

Wir versenden nicht nur Nieten. Wir versenden eine Aufzeichnung darüber, was genau produziert wurde und wie es überprüft wurde.

Das Paket beinhaltet:

• Materialzertifikat – Chemische Zusammensetzung und Zugfestigkeit der verwendeten Spule
• Prüfblatt – Tatsächliche Maße von 10 Nieten aus der Charge
• Finish-Zertifikat – Überzugsdicke verifiziert durch RFA (falls zutreffend)
• Konformitätsdokument – ​​Von unserem QS-Manager unterzeichnet, Chargenrückverfolgbarkeit

Zertifiziert nach:ISO 9001:2015, RoHS, REACH

Wo Flachkopfnieten verwendet werden

• Gewerbliche Geräte – Kaffeemaschinen, Lebensmittelgeräte, Verkaufsautomaten – sichtbare Baugruppen, bei denen es auf das Aussehen ankommt
• Möbel – Büromöbel, Regale, Präsentationseinheiten – sichtbare Fugen, die einen sauberen Abschluss benötigen
• Automotive – Innenverkleidungen, Instrumententafeln, Sitzkomponenten – wo Optik und moderater Freiraum aufeinandertreffen
• Elektronik – Gehäuse, Chassis, Bedienfelder – wo die Niete sichtbar ist, aber nicht sperrig sein sollte
• Medizinische Geräte – Gerätegehäuse, Instrumentenbaugruppen – bei denen Hygiene und Optik gleichermaßen wichtig sind
• Industrieanlagen – Schalttafeln, Maschinenschutz – wo ein professionelles Finish erforderlich ist
• Allgemeine Fertigung – Jede Baugruppe, bei der der runde Kopf zu sperrig und der flache Kopf zu niedrig ist

Drei Fragen, die wir oft beantworten

F1: Der Flachkopf ähnelt einem runden Kopf. Was genau ist der Unterschied?

A: Der Schwenkkopf hat eine kurze, gerade Seitenwand zwischen der Kuppel und dem Schaft. Ein runder Kopf ist eine durchgehende Kurve von der Spitze bis zum Schaft. Diese gerade Wand verleiht dem Linsenkopf eine breitere Auflagefläche (1,8–2,2× Schaftdurchmesser gegenüber 1,6–1,8×) und ein etwas niedrigeres Profil. Der optische Unterschied ist subtil, aber deutlich – der Neiger sieht eher „designt“ und weniger „industriell“ aus. Wenn man sie nebeneinander hält, verrät die gerade Wand.

F2: Welcher Kopfstil sieht auf Verbraucherprodukten am professionellsten aus?

A: Bei Konsumgütern, bei denen es auf das Aussehen ankommt, ist der Schwenkkopf oft die beste Wahl. Es hat ein klares, fertiges Aussehen – raffinierter als ein runder Kopf (der industriell aussehen kann) und massiver als ein flacher Kopf (der zu minimalistisch aussehen kann). Die gerade Seitenwand verleiht ihm ein „designtes“ Erscheinungsbild, das Qualität signalisiert. Wenn Sie sich Premium-Kaffeemaschinen, High-End-Möbel und Unterhaltungselektronik ansehen, werden Sie feststellen, dass Flachkopfnieten bewusst als Designelement und nicht nur als funktionales Befestigungselement eingesetzt werden.

F3: Was ist die typische Lieferzeit für kundenspezifische Flachkopfnieten mit einem bestimmten Kopfdurchmesser?

A: Bei kundenspezifischen Flachkopfnieten hängt der Zeitplan davon ab, ob wir neue Werkzeuge erstellen müssen. Wenn Ihr Kopfdurchmesser innerhalb unseres bestehenden Werkzeugsortiments liegt, beträgt die Mustervorlaufzeit 5–10 Tage. Wenn wir neue Formen entwerfen und schneiden müssen, dauert die Herstellung der Werkzeuge 15–20 Tage, gefolgt von der Musterproduktion. Kontaktieren Sie unser Vertriebsteam mit Ihren Spezifikationen und wir geben Ihnen einen genauen Zeitplan. Wir berechnen keine Werkzeugkosten für Standard-Flachkopfabmessungen – nur für vollständig kundenspezifische Kopfprofile.
