Hohlnieten aus Stahl

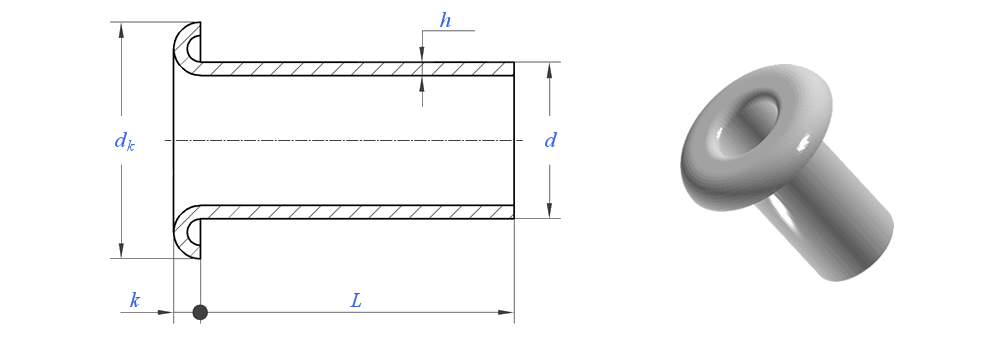

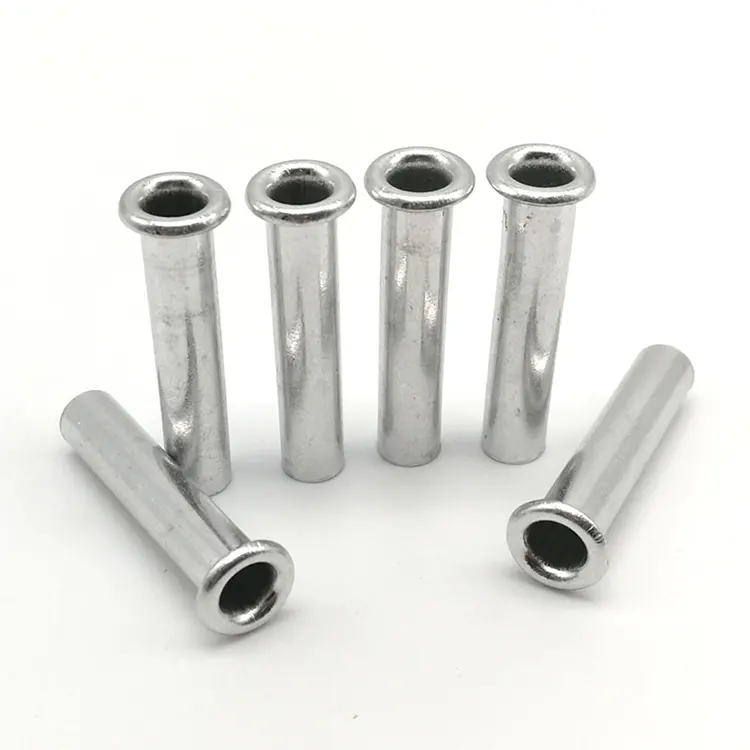

Hohlnieten aus Stahlsind vollständig hohle Befestigungselemente mit einer zentralen Bohrung. Im Gegensatz zu Voll- oder Halbhohlnieten haben Hohlnieten eine dünne Wand, die sich beim Einbau mit minimalem Kraftaufwand nach außen aufweitet – typischerweise 15–20 % dessen, was ein Vollniet erfordert. Sie sind die stärkste und kostengünstigste Option in der Familie der Hohlnieten.

Wir bieten hierfür zwei Herstellungswege an, wobei die Auswahl von Ihren spezifischen Anforderungen abhängt:

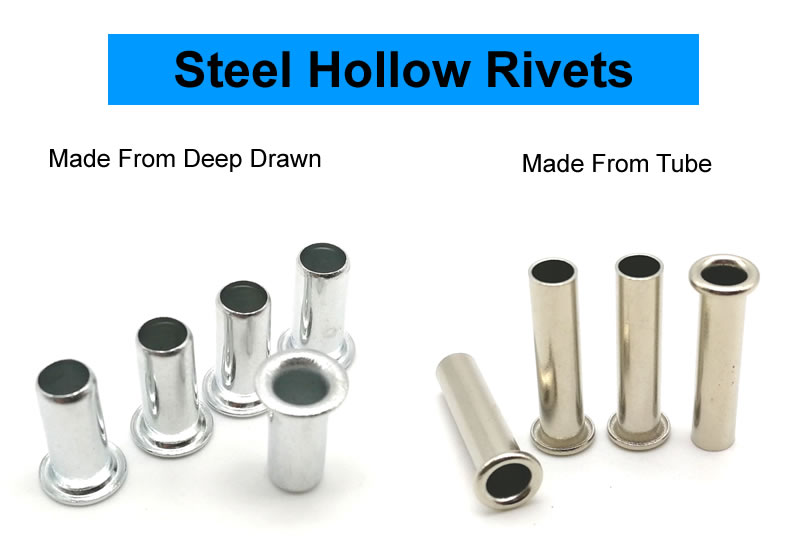

Rohrschneiden + Rohrvortrieb– Wir beginnen mit einem Stahlrohr, schneiden es auf Länge und formen an einem Ende den Kopf. Kostengünstig für größere Durchmesser und dickere Wände, mit kürzeren Werkzeugvorlaufzeiten.

Tiefziehen aus Blech– Wir beginnen mit Stahlblech und formen die Niete durch schrittweises Ziehen. Erzeugt eine nahtlose, einteilige Konstruktion mit gleichmäßiger Wandstärke und einer glatten Innenbohrung, ideal für dünnere Wände und engere Toleranzen.

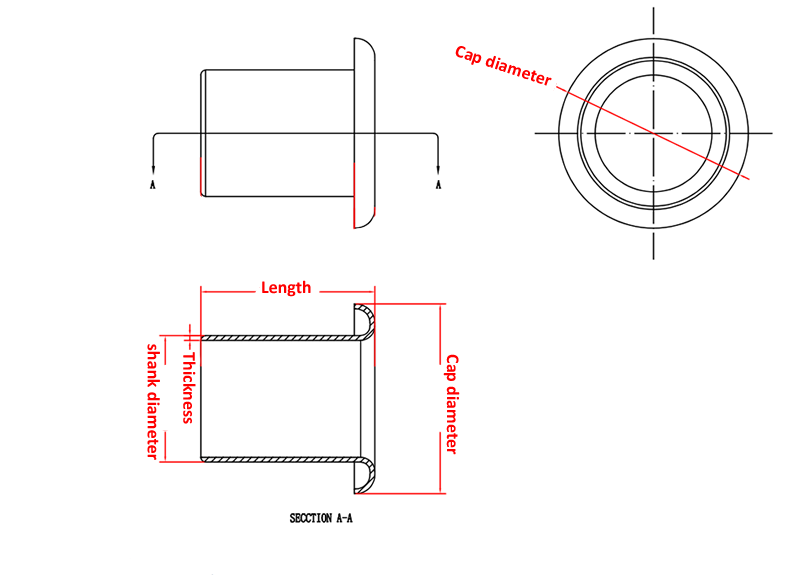

Wir überprüfen Ihre Zeichnung und empfehlen Ihnen in der Angebotsphase die optimale Fertigungsroute.

Rohrschneiden vs. Tiefziehen – welches Verfahren ist das richtige für Sie?

Wenn Sie unsicher sind, welches Verfahren für Ihre Anwendung das Richtige ist, senden Sie uns Ihre Zeichnung. Wir prüfen und empfehlen die optimale Methode – kostenlos.

Verfügbare Ausführungen

Passend zu Ihren Anwendungsanforderungen bieten wir verschiedene Oberflächenveredelungen für Hohlnieten aus Stahl an:

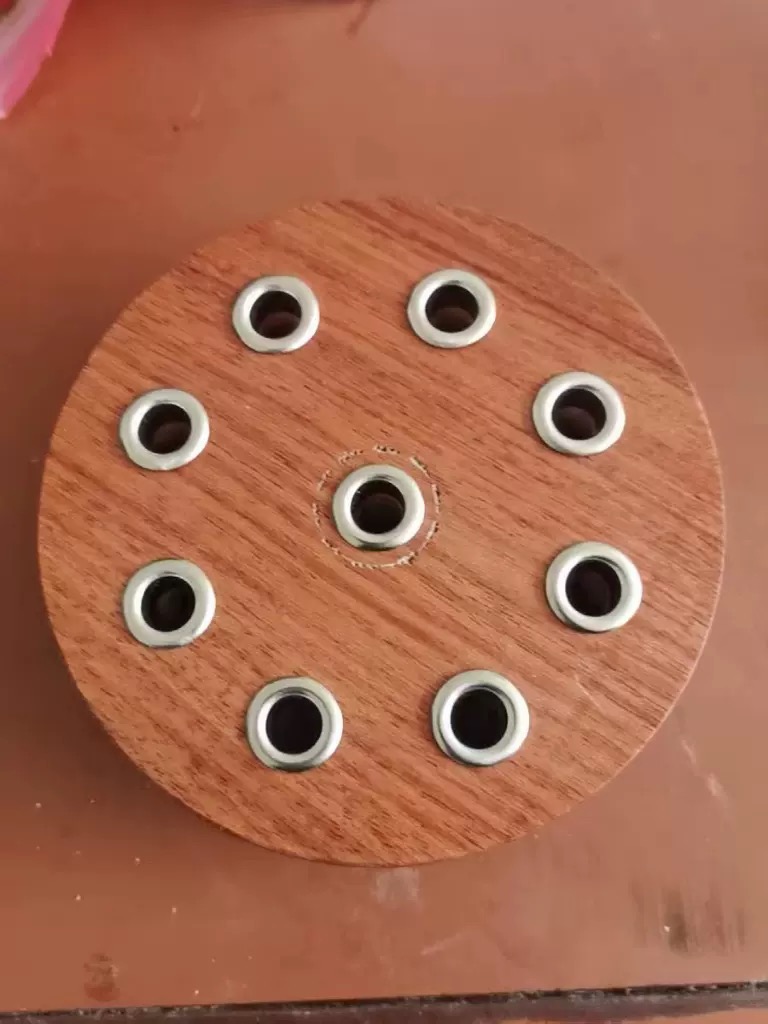

Eine echte Anwendung – Bastelfiguren aus Holz

Ein Hersteller von handgefertigten Holzfiguren und dekorativem Kunsthandwerk benötigte ein Befestigungselement mit geringer Kraft, um bewegliche Arme und Zubehörteile zu befestigen. Für jede Figur waren 9 Hohlnieten erforderlich – 3 für jedes Armgelenk und 3 für dekorative Befestigungen. Die bisherigen Schrauben lösten sich mit der Zeit und der Kunde wünschte sich eine dauerhafte Befestigung, die das Weichholz bei der Montage nicht spaltet.

Wir lieferten Hohlnieten aus verzinktem Stahl – 2,5-mm-Schaft, 5,0-mm-Rundkopf, 4,0-mm-Zylinderlänge. Das hohle Design lässt sich mit minimalem Kraftaufwand aufweiten – kein Splittern des Weichholzes. Die Verzinkung bot Korrosionsschutz für eine langfristige Präsentation. Der Kunde testete 500 Figuren (4.500 Nieten). Nach 5.000 Bewegungszyklen keine Lockerung, keine Risse. Mittlerweile bestellen sie unsere Hohlnieten in Losgrößen von 200.000 Stück pro Jahr.

Wie wir Hohlnieten herstellen – zwei Wege

Route 1: Rohrschneiden + Überschrift

1. Beschaffung von Rohrbeständen – Zertifizierte Stahlrohre aus zugelassenen Werken. Jede Charge wird mit einem Werkstestzertifikat und einer Chargennummer geliefert.

2. Materialeingangskontrolle – Rohrbestand auf Außendurchmesser (±0,02 mm), Wandstärke und Materialzusammensetzung geprüft.

3. Rohrschneiden – Das Rohr wird auf die präzise Rohlingslänge geschnitten.

4. Stauchen – Der geschnittene Rohrrohling wird in eine Stauchpresse gelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf.

5. Beschneiden – Grate an der Kopfkante werden entfernt.

6. Trommeln – Mikrograte werden beseitigt.

7. Beschichtung oder Beschichtung – Zink, Nickel, schwarzes Oxid oder andere Oberflächen, die wie angegeben aufgetragen werden.

8. Endkontrolle – 100 % optische Sortierung. AQL-Probe manuell überprüft.

Weg 2: Tiefziehen vom Blech

1. Beschaffung von Blechbeständen – Zertifiziertes Stahlblech von zugelassenen Walzwerken.

2. Eingangsprüfung des Materials – Prüfung des Blechbestands auf Dicke und Materialzusammensetzung.

3. Progressives Tiefziehen – Das Blech wird einer Transferpresse mit einer progressiven Mehrstationenmatrize zugeführt. In einem einzigen fortlaufenden Vorgang schneidet die Matrize eine Scheibe aus, zieht sie in einen Becher, vertieft sie auf die endgültige Lauflänge und durchsticht den Boden, um die Hohlbohrung zu erzeugen.

4. Bördeln – Der Flansch wird flach und parallel geprägt.

5. Trommeln – Mikrograte werden beseitigt.

6. Galvanisieren oder Beschichten – wird wie angegeben aufgetragen.

7. Endkontrolle – 100 % optische Sortierung. AQL-Probe manuell überprüft.

Probenvorlaufzeit: 5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

Unser Qualitätskontrollprozess

Wir folgen einem mehrstufigen Inspektionssystem für jede Charge von Hohlnieten aus Stahl – vom eingehenden Material bis zum fertigen Produkt.

Wareneingangskontrolle– Überprüfung des Rohr- oder Blechmaterials auf Abmessungen und Materialzusammensetzung. Jegliches Material außerhalb der Spezifikation wird abgelehnt.

Aufbau und Erstinspektion– Beim Einbau der Werkzeuge werden die ersten 10 Nieten unter Vergrößerung auf Oberflächenfehler untersucht. Alle Abmessungen – Innendurchmesser, Außenflansch, Lauflänge und Flanschdicke – werden auf einem optischen Komparator gemessen.

In-Prozess-Überwachung– Während der Massenproduktion ziehen die Bediener alle 500 Teile 5 Nieten. Kritische Maße werden mit digitalen Messschiebern überprüft. Jede Abweichung außerhalb der Toleranz löst einen sofortigen Pressenstopp und eine Werkzeuganpassung aus.

Clinch-Überprüfung– Alle 2.000 Stück setzen wir 3 Nieten in eine Probe Ihres tatsächlichen Materials. Der gerollte Clinch wird auf Symmetrie, Dichtheit und rissfreie Ausbildung geprüft.

Überprüfung der Beschichtung– Dicke mittels RFA überprüft (falls zutreffend).

Letzte Ausgangskontrolle– Jeder Niet durchläuft eine optische Sortiermaschine mit Hochgeschwindigkeitskameras. Ausschussware wird automatisch ausgeworfen. Nach der Sortierung wird eine zufällige AQL-Stichprobe (Stufe II, 1,0) manuell überprüft.

Alle Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt.

Arbeiten mit Kunden weltweit

Wir arbeiten mit Herstellern in ganz Nordamerika, Europa und Asien zusammen – von Holzhandwerksproduzenten über Automobilzulieferer bis hin zu Herstellern von Industrieanlagen. Die Bilder oben zeigen einige unserer geschätzten Partner, die unsere Anlage besuchen, an kundenspezifischen Projekten zusammenarbeiten und ihre Erfahrungen mit Hohlnieten aus Stahl teilen.

Wir sorgen für eine vollständige Rückverfolgbarkeit und Qualitätsdokumentation für jede Charge:

• Materialzertifikate – Werkstestzertifikate, die auf die Originalspule zurückgeführt werden können
• Maßkontrollberichte – Tatsächliche Messungen von jeder Charge
• Überprüfung der Beschichtung – Dicke und Qualität dokumentiert
• Konformitätszertifikat – Unterzeichnet, Chargenrückverfolgbar

Drei Fragen, die wir oft beantworten

F: „Was ist der Unterschied zwischen Hohlnieten aus Stahl und Halbhohlnieten aus Stahl?“

A: Ein Hohlniet aus Stahl ist vollständig hohl – der gesamte Zylinder besteht aus einer dünnen Wand, die sich beim Setzen nach außen erweitert. AHalbhohlniet aus Stahlhat einen flachen Hohlraum (45–55 % der Lauflänge) mit einer dickeren Wand. Hohlnieten erfordern die geringste Setzkraft (15–20 % der Vollniete) und eignen sich ideal für weiche Materialien, dünne Platten und leichte Baugruppen. Halbhohlnieten bieten eine höhere Festigkeit (80–90 % der Vollniete) und eignen sich besser für allgemeine Anwendungen, bei denen ein Gleichgewicht zwischen Festigkeit und geringer Setzkraft erforderlich ist.

F: „Welches Herstellungsverfahren soll ich wählen – Rohrschneiden oder Tiefziehen?“

A: Die Wahl hängt von Ihrer Anwendung ab. Rohrschneiden und -stauchen ist ideal für größere Durchmesser, dickere Wände und kürzere Werkzeugvorlaufzeiten. Das Tiefziehen aus Blech eignet sich besser für dünnere Wände, engere Toleranzen und nahtlose Bohrungsanforderungen. Wenn Sie unsicher sind, senden Sie uns Ihre Zeichnung. Wir prüfen Ihren Antrag und empfehlen Ihnen die optimale Methode – kostenlos.

F: „Wie kann ich verhindern, dass meine Hohlnieten aus Stahl beim Setzen reißen?“

A: Risse während des Abbindens sind eines der häufigsten Probleme, von denen wir hören. Hier sind die wahrscheinlichen Ursachen und Lösungen:

Ursache 1:Die Lauflänge ist zu kurz. Wenn der Lauf nicht 1,0–1,5 mm über Ihre Materialstärke hinausragt, erreicht das Hohlprofil seinen Boden und bricht. Lösung: Messen Sie Ihre gesamte Stapeldicke – wir passen die Lauflänge bei Ihrer nächsten Bestellung an.

Ursache 2:Setzkraft ist zu hoch. Hohlnieten benötigen nur 15–20 % der Kraft, die für Vollnieten erforderlich ist. Wenn Ihre Presse zu hoch eingestellt ist, bricht die dünne Wand, anstatt sich aufzuweiten. Lösung: Setzkraft um 30–40 % reduzieren und erneut testen.

Ursache 3:Lochgröße ist zu eng. Wenn das Loch zu klein ist, wird der Lauf übermäßig komprimiert. Lösung: Lochgröße auf Schaftdurchmesser + 0,15–0,20 mm vergrößern.

Ursache 4:Material ist zu hart. Hohlnieten aus Stahl verhärten sich, wenn die Pressgeschwindigkeit zu hoch ist oder das Werkzeug abgenutzt ist. Lösung: Wir verwenden polierte Hartmetallmatrizen und speziell dafür kontrollierte Bördelgeschwindigkeiten. Wenn bei Ihnen Risse auftreten, senden Sie uns eine Probe Ihrer gerissenen Nieten und Ihres Materialstapels. Wir analysieren den Fehler und empfehlen eine konkrete Lösung – kostenlos.
