Stahlrohrnieten

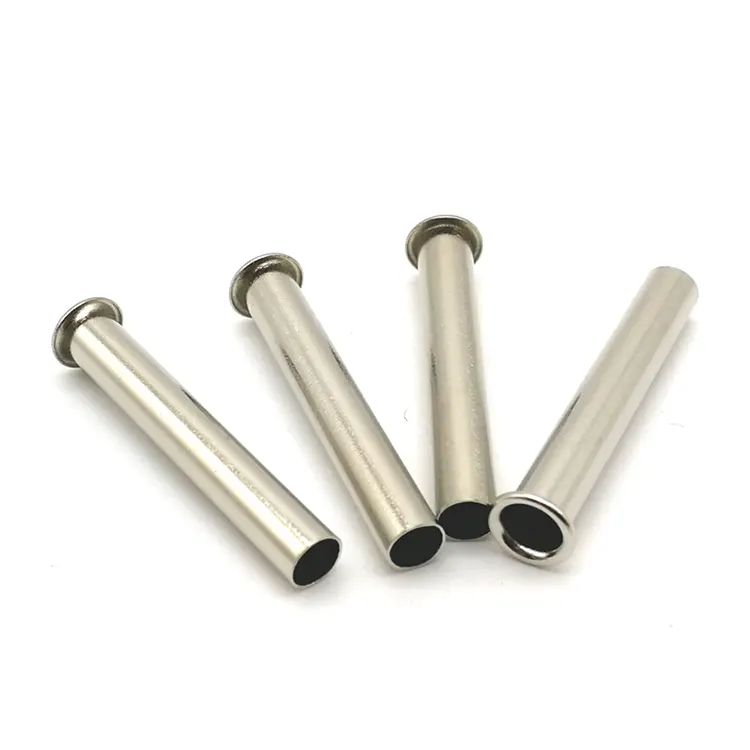

A Stahlrohrnieteist ein kurzes Stück Stahlrohr mit einem an einem Ende angeformten Kopf. Der Schaft ist vom Schwanz bis zum Kopf hohl. Während der Installation rollt die dünne Wand mit sehr geringer Kraft nach außen – typischerweise 15–20 % dessen, was ein Vollniet erfordert.

Dies ist das Verbindungselement, das Sie wählen, wenn Ihr Budget knapp ist und Ihr Produktionsvolumen hoch ist. Rohrnieten aus Stahl bieten die gleiche hohle Bauweise und die gleiche Setzkraft wie Rohrnieten aus Messing oder Aluminium – bei deutlich geringeren Kosten. Wenn das Aussehen nicht im Vordergrund steht, liefern sie zuverlässige Leistung zum niedrigstmöglichen Stückpreis.

Stahlrohrniete vs. Vollrohrniete vs. Halbrohrniet – Der Hohlraum, der alles verändert

Verfügbare Ausführungen

Eine echte Anwendung – stapelbare Lagerbehältergriffe

Ein Hersteller von stapelbaren Aufbewahrungsbehältern aus Kunststoff benötigte ein kostengünstiges Befestigungselement, um Metallgriffe an den Behälterkörpern aus Kunststoff zu befestigen. Für jeden Behälter wurden 4 Griffnieten verwendet. Das Produktionsvolumen betrug 500.000 Behälter pro Jahr – 2 Millionen Nieten pro Jahr. Bei der vorherigen Lösung wurden selbstschneidende Schrauben verwendet – diese lösten sich mit der Zeit bei wiederholtem Anheben. Massive Nieten ließen sich zu langsam setzen und führten zu Rissen in den dünnen Kunststoffwänden.

Der Kunde benötigte:

Ein Verbindungselement, das sich auf der automatisierten Montagelinie schnell aushärten lässt

Geringe Setzkraft – kein Reißen des dünnen Kunststoffs

Dauerhafter Halt – kein Lösen mit der Zeit

Niedrigstmögliche Kosten für ein jährliches Volumen von 2 Millionen Stück

Wir lieferten verzinkte Stahlrohrnieten – 4,0-mm-Schaft, 7,5-mm-Rundkopf, 6,0-mm-Zylinderlänge, klare Zinkoberfläche. Das vollständig hohle Design weitet sich mit minimalem Kraftaufwand nach außen auf, ohne dass der Kunststoff reißt. Die Verzinkung sorgte für Korrosionsschutz. Das Stahlmaterial hielt die Kosten für die Großserienproduktion niedrig. Der Kunde testete 1.000 Nieten in 250 Behältern. Nach 10.000 Hubzyklen mit einer Last von 20 kg, keine Lockerung, keine Ausfälle. Mittlerweile bestellen sie unsere Rohrnieten in Chargen von 500.000 Stück pro Jahr.

Wie wir sie herstellen – eine skalierbare Produktion

Stahlrohrnieten werden aus Stahlrohrmaterial hergestellt. Der Prozess ist unkompliziert und genau deshalb handelt es sich um die wirtschaftlichsten Hohlbefestiger, die Sie angeben können.

Rohrschneiden– Stahlrohr wird auf präzise Rohlingslänge zugeschnitten. Toleranz: ±0,02 mm.

Überschrift– Der Rohling wird in eine Stauchpresse eingelegt. Eine Hartmetallmatrize formt an einem Ende den Kopf (rund, flach oder versenkt).

Trimmen und Taumeln– Flash wird entfernt. Mikrograte werden eliminiert.

Plattieren oder Beschichten– Je nach Bedarf werden Zink, Nickel, schwarzes Oxid oder andere Oberflächen aufgetragen.

Endkontrolle– 100 % optische Sortierung. AQL-Probe manuell verifiziert.

Das ist die Produktionsseite. Aber was dies für die Großserienfertigung ermöglicht, ist das, was wir rund um die Produktion tun:

Materialrückverfolgbarkeit –Jede Rohrspule wird mit einem Werksprüfzertifikat und einer Chargennummer geliefert. Wir können jede Charge bis zur ursprünglichen Schmelze zurückverfolgen.

Werkzeugflexibilität– Wir unterhalten Werkzeuge für Rund-, Flach- und Senkköpfe. Wenn Sie einen anderen Kopfstil benötigen, können wir innerhalb von 15–20 Tagen neue Werkzeuge zuschneiden.

Lautstärkefähigkeit– Wir produzieren Stahlrohrnieten in Stückzahlen von 5.000 bis 5.000.000+ Stück. Unsere Pressenlinien laufen mit Geschwindigkeiten, die Ihre Stückkosten niedrig halten.

Probenvorlaufzeit:5–7 Tage Standard; Sonderanfertigung: 15–20 Tage.

Unsere Prüfgeräte – So bestätigen wir Qualität

Wir verfügen über ein umfassendes Sortiment an kalibrierten Prüfgeräten, um jede Charge von Rohrnieten vor dem Versand zu überprüfen:

Lasermikrometer– Berührungslose Hochgeschwindigkeitsmessung von Schaftdurchmesser, Außendurchmesser und Wandstärke mit einer Genauigkeit von ±0,02 mm.

Optischer Komparator (Profilprojektor)– Visuelle Prüfung des Kopfprofils, des Flanschdurchmessers, des Kantenradius und der Gesamtform anhand der Master-Overlay-Vorlagen.

2,5D-Bildmesssystem– Automatisierte Messung von Innendurchmesser, Flanschkonzentrizität, Zylinderlänge und Oberflächenebenheit.

Spektrometer– Überprüfung der Materialzusammensetzung zur Bestätigung von Qualität und Konsistenz.

Rockwell-Härteprüfer– Überprüfung der Rohmaterial- und Endprodukthärte.

Salzsprühtestkammer– Korrosionsbeständigkeitsprüfung gemäß ASTM B117-Standards, sofern erforderlich.

RFA-Dickenmessgerät– Zerstörungsfreie Überprüfung der Beschichtungsdicke (Zink, Nickel usw.), um sicherzustellen, dass die Beschichtung den Spezifikationen entspricht.

Alle Geräte werden jährlich von akkreditierten Drittlaboren kalibriert. Die Inspektionsaufzeichnungen werden fünf Jahre lang aufbewahrt und jeder Lieferung beigefügt.

Mit wem wir zusammenarbeiten – Hersteller weltweit vertrauen darauf

Wir liefern Stahlrohrnieten an Hersteller in ganz Nordamerika, Europa und Asien. Unsere Kunden bauen:

• Aufbewahrungs- und Organisationsprodukte– Kunststoffbehälter, Werkzeugkästen, Regale
• Möbel– Stapelbare Stühle, Klapptische, Bettgestelle
• Automobilinnenräume– Verkleidungen, Sitzkomponenten, weiche Baugruppen
• Industrieausrüstung –Schutzvorrichtungen, Paneele, leichte Baugruppen
• HVAC-Rohrleitungen– Befestigung dünner Bleche
• Landwirtschaftliche Ausrüstung– Leichte Baugruppen, kostensensible Komponenten

Wir arbeiten sowohl mit kleinen Montagebetrieben als auch mit großen OEMs zusammen – vom Rapid Prototyping bis zur Großserienfertigung. Unsere Stärke ist Flexibilität: individuelle Größen, schnelle Muster und gleichbleibende Qualität bei jedem Volumen.

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Wie schneiden Stahlrohrnieten im Vergleich zu Messingrohrnieten hinsichtlich Kosten und Leistung ab?“

A: Stahlrohrnieten kosten in der Regel 40–60 % weniger als Messingrohrnieten gleicher Größe. Der Leistungsunterschied hängt von der Anwendung ab:

Wählen Sie Stahl für kostensensible, großvolumige oder industrielle Anwendungen, bei denen das Aussehen keine entscheidende Rolle spielt. Wählen Sie Messing für dekorative, elektrische oder sichtbare Hardware-Anwendungen. Für den Aufbewahrungsbehälter oben war Stahl die richtige Wahl – die Nieten waren funktionsfähig und nicht sichtbar, und der Kunde musste die Kosten für eine jährliche Auflage von 2 Millionen Stück niedrig halten.

F: „Die Wand der Stahlrohrniete sieht dünn aus – wird sie beim Setzen zusammenfallen?“

A: Die dünne Wand ist beabsichtigt – sie ermöglicht, dass die Niete mit minimaler Kraft nach außen rollt. Es kann jedoch zu einem Zusammenbruch kommen, wenn die Bedingungen nicht stimmen. Häufige Ursachen und Lösungen:

Lauflänge zu kurz– Wenn der Lauf nicht 1,5–2,0 mm über Ihre Materialstärke hinausragt, kann die Wand nirgendwo hingehen und bricht zusammen. Wir passen die Länge entsprechend Ihrer Stapeldicke an.

Einstellkraft zu hoch– Rohrnieten benötigen nur 15–20 % der Kraft, die für Vollnieten erforderlich ist. Pressdruck reduzieren.

Lochgröße zu eng– Der Lauf muss Platz zum Ausdehnen haben. Lochgröße zum Schaft erhöhen + 0,15–0,20 mm.

Nicht übereinstimmende Werkzeuge– Verwenden Sie einen konkaven Amboss, der den Kopf gleichmäßig stützt. Wir können passende Werkzeuge liefern.
