Halbhohlnieten mit Fachwerkkopf

Ein Standard-Rundkopfniet hat einen Kopfdurchmesser, der etwa dem 1,6- bis 1,8-fachen des Schaftdurchmessers entspricht. Das funktioniert gut für Metall-auf-Metall-Verbindungen. Aber wenn man Kunststoffe, Verbundwerkstoffe, dünne Bleche oder Holz befestigt, ragt dieser schmale Kopf oft durch. Die Auflagefläche ist einfach nicht groß genug.

Halbhohlnieten mit Fachwerkkopf lösen dieses Problem mit einem Kopfdurchmesser, der das 2,2- bis 2,8-fache des Schafts beträgt – der breiteste aller Standardkopftypen. Die breite, niedrige Kuppel verteilt die Last auf eine größere Fläche, verhindert ein Durchziehen und sitzt tief genug, um ein Hängenbleiben zu vermeiden.

Und weil sie zur Hälfte hohl sind, reduziert der flache Hohlraum am Ende die Setzkraft im Vergleich zu einer Vollniete um etwa 70 %. Extrabreite. Geringere Kraft. Gleiche dauerhafte Verbindung.

Fachwerkkopf vs. Rundkopf – Warum die Breite wichtig ist

Der Fachwerkkopf wird manchmal auch „Wagenkastenniet“ genannt, da er ursprünglich zur Befestigung von Metallbändern an hölzernen Wagenkästen verwendet wurde. Das Prinzip ist auch heute noch dasselbe: Der breite Kopf verhindert, dass sich die Niete durch weiche oder spröde Materialien zieht.

Wählen Sie einen Traversenkopf, wenn:Sie befestigen Kunststoffe, Verbundwerkstoffe, dünnes Blech, Weichholz oder jedes andere Material, durch das ein Standardkopf durchdringen würde. Das Loch ist überdimensioniert und benötigt einen breiteren Kopf, um es abzudecken. Sie benötigen ein niedriges Profil, möchten aber eine maximale Auflagefläche.

Fachwerkkopf halb hohl vs. massiv – der hohle Vorteil

Das halbhohle Design schwillt nur am Schwanzende an und eignet sich daher ideal für Montagen, bei denen das umgebende Material nicht beschädigt werden darf. Halbhohlnieten mit Flachrundkopf werden häufig in Kunststoffen, Verbundwerkstoffen, dünnen Blechen und Anwendungen verwendet, bei denen Durchzug ein Problem darstellt.

Materialien und Oberflächen – unser Angebot

Materialien:Kohlenstoffstahl (verzinkt), Edelstahl (304/316, passiviert), Messing (C2680), Kupfer (C11000), Aluminium (1100/5052/5056)

Ausführungen:Verzinkt, vernickelt, passiviert, lackiert, brüniert, blank

Eine echte Anwendung – Gartenhocker-Sitz aus Kunststoff

Ein Hersteller von Kunststoff-Gartenhockern verwendete Rundkopfnieten, um Metallbeinhalterungen an der Polypropylen-Sitzfläche zu befestigen. Die schmale Auflagefläche zog sich nach mehrmaligem Gebrauch durch den Kunststoff. Runde Köpfe scheiterten; flache Köpfe markierten die Oberfläche. Der Kunde benötigte einen breiteren Kopf – und er benötigte die Installation einer halbhohlen Konstruktion mit geringem Kraftaufwand, um Risse im Kunststoff zu vermeiden.

Wir haben Halbhohlnieten mit halbhohlem Flachrundkopf aus verzinktem Stahl geliefert – 4,0 mm Schaft, 11,0 mm Kopf, 10,0 mm Lauflänge. Der extra breite Kopf verteilt die Last auf eine größere Fläche – kein Durchziehen mehr. Der halbhohle Schnitt reduziert die Setzkraft von 3,5 Tonnen auf 1,0 Tonnen – keine Spannungsrisse im Kunststoff. Der Kunde testete 500 Hocker. Nach 10.000 Lastwechseln null Ausfälle. Mittlerweile bestellen sie Halbhohlnieten mit Flachrundkopf in Losgrößen von 150.000 Stück pro Jahr.

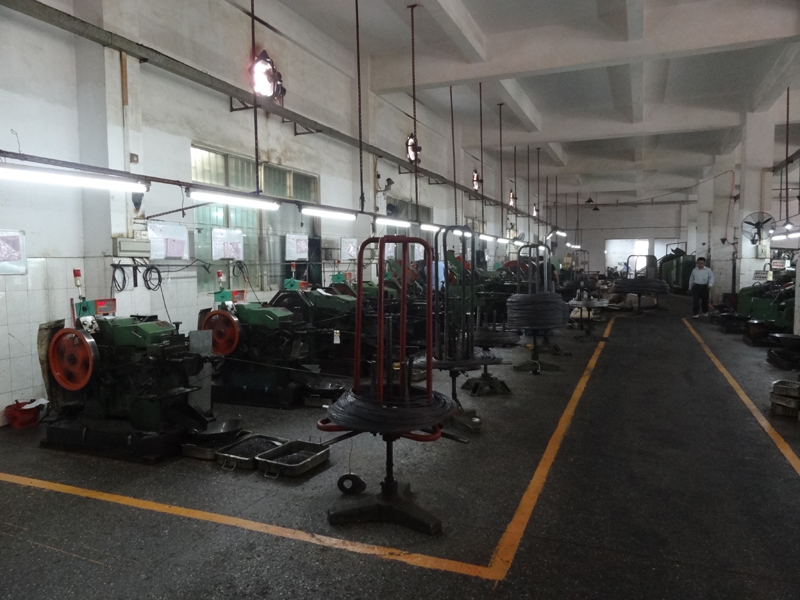

In unserer Produktion – 45 Maschinen, mehr als 10 Jahre Erfahrung

In unserem Werk in Dongguan fertigen wir Halbhohlnieten mit Flachrundkopf auf 45 Kaltstauchmaschinen. Kann Nieten mit einem Durchmesser von 0,8 mm bis 10 mm herstellen.

Was wir produzieren:Standardnieten für Großserienbestellungen und kundenspezifische Nieten mit nicht standardmäßigen Kopfprofilen oder -längen.

Wer stellt sie her:Unsere leitenden Techniker verfügen im Durchschnitt über mehr als 10 Jahre Erfahrung im Kaltstauchen. Sie verstehen, wie sich der breite Fachwerkkopf formt, ohne dass Falten entstehen – das Metall muss gleichmäßig in die Matrize fließen, um die niedrige, breite Kuppel zu erzeugen.

Was wir prüfen:Hohlraumtiefe (45–55 % der Lauflänge), Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Härte – jede Charge.

Produktionsgeschwindigkeit:Bis zu 400 Teile pro Minute bei Standarddurchmessern.

Arbeiten mit Kunden weltweit

Wir liefern Halbhohlnieten mit Flachrundkopf an Hersteller in ganz Nordamerika, Europa und Asien. Unsere Kunden bauen:

• Kunststoffmöbel und Gartenprodukte – Stühle, Hocker, Tische, Aufbewahrungsbehälter
• HVAC-Geräte – Kanalverbindungen, Lüftergehäuse, Schalttafelbaugruppen
• Geräte – Kunststoffgehäuse, Scharnierpunkte, Plattenbefestigungen
• Automobil – Innenverkleidungsplatten, weiche Baugruppen, Komponenten unter der Motorhaube
• Beschilderung und Displays – Acryl- und Blechbefestigung
• Elektronikgehäuse – Kunststoff- und dünne Metallgehäuse

Wir arbeiten sowohl mit kleinen Montagebetrieben als auch mit großen OEMs zusammen – vom Rapid Prototyping bis zur Großserienfertigung. Unsere Stärke ist Flexibilität: individuelle Größen, schnelle Muster und gleichbleibende Qualität bei jedem Volumen.

Zwei Fragen, die wir oft beantworten

F: „Was passiert, wenn ich an einer Kunststoffbaugruppe eine Standard-Rundkopfniete anstelle eines Flachrundniets verwende?“

A: Der häufigste Fehler ist das Durchziehen. Ein runder Kopf hat einen Kopfdurchmesser von nur dem 1,6- bis 1,8-fachen des Schafts – die Auflagefläche ist für weiche Materialien zu klein. Mit der Zeit oder unter Belastung zieht sich der Kopf in den Kunststoff ein – die Verbindung versagt. Der Traversenkopf, der 2,2- bis 2,8-mal so groß ist wie der Schaft, verteilt die Last auf etwa die doppelte Fläche. Im obigen Fall des Gartenhockers versagten die runden Köpfe; Fachwerkköpfe gehalten. Wenn Sie weiches oder sprödes Material befestigen, ist der Halsbandkopf keine Empfehlung – es ist das richtige Befestigungselement.

F: „Kann ich Halbhohlnieten mit Flachrundkopf mit einem Handwerkzeug setzen, oder benötige ich eine pneumatische Presse?“

A: Beides funktioniert, aber die Wahl hängt von Ihrer Lautstärke ab. Bei geringen Stückzahlen (weniger als 500 Nieten) eignet sich ein manueller Nietenausdrücker oder ein Hammer mit Setzstempel gut – legen Sie die Niete auf eine Stahlplatte, führen Sie den Nietenstanzer ein und schlagen Sie einmal zu. Für Produktionsmengen (über 1.000 Nieten) empfehlen wir dringend eine pneumatische oder hydraulische Presse – sie sorgt für eine konstante Setzkraft, schnellere Zyklen, weniger Ermüdung des Bedieners und verhindert Schäden am breiten Nietenkopf. Die wichtigste Anforderung: Der Setzstempel muss eine flache oder leicht konkave Fläche haben, die zum Profil des Fachwerkkopfes passt, um Spuren am Kopf zu vermeiden. Wir können passende Setzwerkzeuge für Ihre Nietenabmessungen liefern – die Vorlaufzeit für die Werkzeugbestückung beträgt 5–7 Tage.
