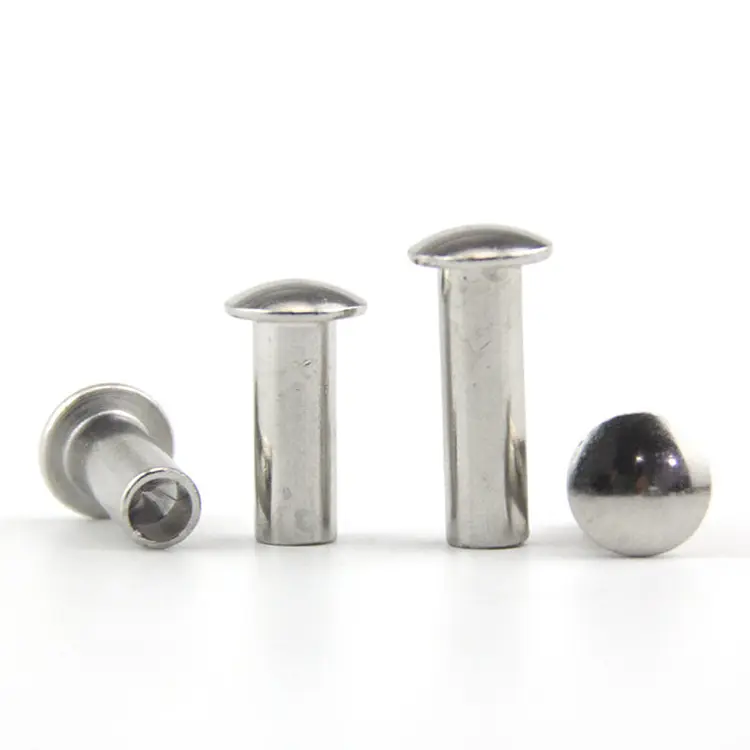

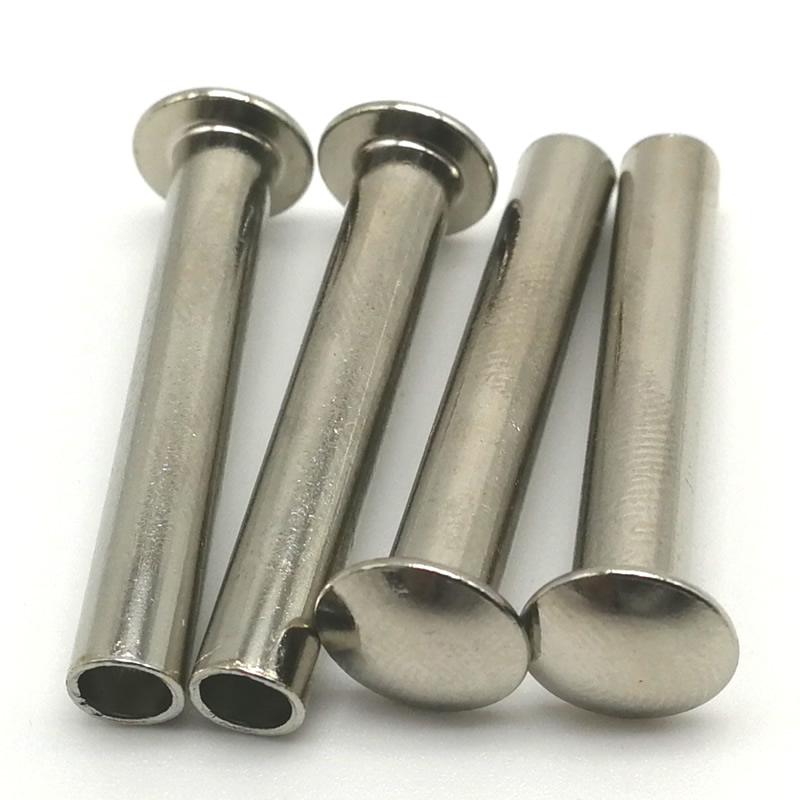

Halbrohrnieten mit Fachwerkkopf

Beim Befestigen weicher Materialien – Kunststoff, Leder, dünnes Blech oder Verbundwerkstoffe – versagt ein normaler Rundkopfniet oft. Die schmale Auflagefläche konzentriert die Kraft und mit der Zeit zieht der Kopf durch. DerHalbrohrniet mit Fachwerkkopflöst dieses Problem mit einer extrabreiten, flachen Kuppel, die die Klemmkraft auf eine viel größere Fläche verteilt.

Der halbhohle Hohlraum reduziert die Setzkraft im Vergleich zu Vollnieten um bis zu 70 %. Sie erhalten die Haltekraft einer Niete ohne schweres Pressen oder das Risiko, dass spröde Materialien reißen.

Fachwerkkopf im Vergleich zu anderen Köpfen – Warum die zusätzliche Breite wichtig ist

Der Fachwerkkopf ist der breiteste Standardkopftyp. Sein Durchmesser beträgt das 2,2- bis 2,8-fache des Schaftdurchmessers. Vergleichen Sie das mit anderen gewöhnlichen Köpfen:

Durch die breite, niedrige Kuppel wirkt die Niete wie eine eingebaute Unterlegscheibe. Es verteilt die Last, verhindert ein Durchziehen und sitzt bündig genug, um ein Hängenbleiben zu vermeiden.

Halbröhrenförmiger Fachwerkkopf im Vergleich zu massivem Fachwerkkopf – der halbhohle Vorteil

Beide Kopfarten haben das gleiche breite Profil. Der Unterschied liegt im Schaft.

Das halbrohrförmige Design schwillt nur am Heck an und eignet sich daher ideal für Drehpunkte und Montagen, bei denen das umgebende Material nicht beschädigt werden darf. Für die meisten Möbel-, Elektronik- und Haushaltsgeräteanwendungen bietet die halbrohrförmige Version mehr als genug Festigkeit und sorgt gleichzeitig für eine effiziente Produktion.

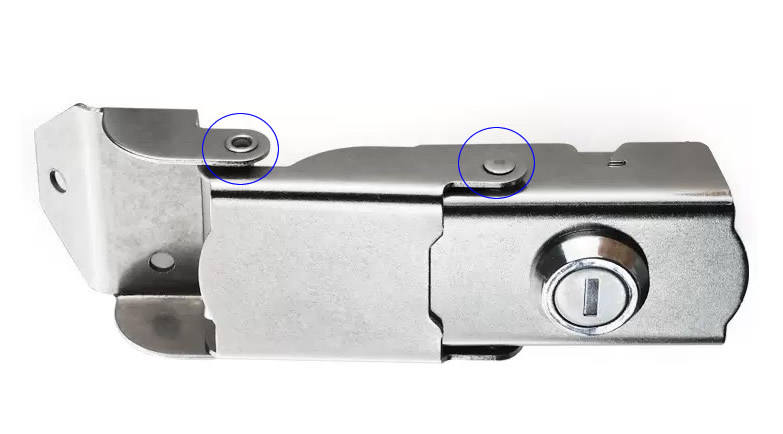

Eine echte Anwendung – Edelstahl-Verriegelungsmechanismus

Ein Hersteller von industriellen Vorhängeschlössern benötigte eine Niete, die die innere Verriegelungsplatte sichert, ohne dass das Gehäuse aus Zinkdruckguss Risse bekommt. Der ursprüngliche Rundkopfniet wurde unter wiederholter Einrastkraft durchgezogen.

Nuote Metals lieferte Halbrohrnieten mit Flachrundkopf aus Edelstahl 304 – 4 mm Schaft, 6 mm Lauflänge. Der extrabreite 9-mm-Kopf überbrückte ein großes Durchgangsloch und verhinderte ein Durchziehen unter 300 N wiederholter Verriegelungskraft. Nach 50.000 Zyklentests hatte sich keiner gelöst. Der Kunde lobte die Konstruktion des Fachwerkkopfes für den Wegfall einer sekundären Unterlegscheibe.

Materialien und Oberflächen – unser Angebot

Vom Rohmaterial bis zur fertigen Niete – wie wir sie herstellen

Halbrohrnieten mit Fachwerkkopf werden durch Kaltstauchen hergestellt. Der breite Fachwerkkopf erfordert eine mehrstufige Formung, um einen gleichmäßigen Metallfluss ohne Faltenbildung zu gewährleisten.

1. Materialbeschaffung– Zertifizierter Draht von zugelassenen Mühlen. Jede Spule wird mit einem Werksprüfzertifikat und einer Chargennummer geliefert.

2. Wareneingangskontrolle– Durchmesser, Härte und Materialzusammensetzung überprüft. Spektrometer bestätigt Qualität. Material, das nicht den Spezifikationen entspricht, wird abgelehnt.

3. Werkzeugeinrichtung– Hartmetall-Stanzmatrizen geprüft und für das Fachwerkkopfprofil und den halbröhrenförmigen Hohlraum eingerichtet.

4. Erstmusterprüfung– 10 Nieten gemessen am optischen Komparator. Kopfdurchmesser, Kopfhöhe, Schaftdurchmesser, Lauflänge und Hohlraumtiefe überprüft.

5. Massenproduktion– In-Prozess-Kontrollen: 5 Nieten alle 500 Stück. Jede Drift stoppt die Presse.

6. In-Prozess-Inspektion– Alle 2.000 Stück 3 Nieten in Probematerial setzen. Clinch auf Symmetrie und festen Sitz geprüft.

7. Plattieren oder Beschichten– Wie angegeben angewendet.

8. Abschließende Ausgangskontrolle– 100 % optische Sortierung. AQL-Probe manuell verifiziert. Maßbericht, Materialzertifikat und Konformitätszertifikat ausgestellt.

Unsere Zertifizierungen – ein Beweis für Qualität

Nuote Metals sorgt für eine vollständige Rückverfolgbarkeit und Qualitätsdokumentation für jede Charge von Halbrundnieten mit Flachrundkopf:

• ISO 9001:2015 – Zertifiziertes Qualitätsmanagementsystem
• RoHS-Konformität – Verifiziert durch SGS-Tests Dritter
• REACH-Konformität – Aktuelle SVHC-Erklärung
• SGS-Testberichte – Auf Anfrage für bestimmte Chargen erhältlich
• Materialzertifikate – Werkstestzertifikate, die auf die Originalspule zurückgeführt werden können

Alle Zertifizierungen und Prüfberichte stehen zum Download oder auf Anfrage zur Verfügung. Wir glauben an volle Transparenz – was wir behaupten, können wir auch beweisen.

Arbeiten mit Kunden weltweit

Wir liefern Flachrundnieten mit Flachrundkopf an Hersteller in ganz Nordamerika, Europa und Asien. Unsere Kunden bauen:

• Schließmechanismen und Hardware – Vorhängeschlösser, Riegel, Scharniere
• Zäune und Außenkonstruktionen – Aluminiumzäune, Gartenpaneele
• Elektronikgehäuse – Dünne Metall- und Kunststoffgehäuse
• Automobilinnenräume – Verkleidungsteile, weiche Baugruppen
• Gepäck und Koffer – Griffbefestigungen, Eckhalterungen
• Geräte – Plattenbaugruppen, Scharnierpunkte

Wir arbeiten sowohl mit kleinen Montagebetrieben als auch mit großen OEMs zusammen – vom Rapid Prototyping bis zur Großserienfertigung.

Drei Fragen, die wir oft beantworten

F: „Kann ich Muster erhalten, bevor ich Produktionsmengen bestelle?“

A: Ja – wir bieten Muster für alle unsere Produkte an. Für standardmäßig vorhandene Spezifikationen werden Muster kostenlos zur Verfügung gestellt – Sie zahlen lediglich die Versandkosten. Bei kundenspezifischen Größen oder kundenspezifischen Werkzeugen hängen die Musterverfügbarkeit und die Vorlaufzeit von den spezifischen Anforderungen ab. Bitte wenden Sie sich mit Ihrer Zeichnung oder Spezifikation an unser Vertriebsteam, das Sie über Musterkosten und Lieferzeiten beraten wird.

F: „Welche Materialien sind für Flachrundnieten mit Flachrundkopf erhältlich?“

A: Wir bieten vier Materialfamilien an: kohlenstoffarmer Stahl (verzinkt, kostengünstig für große Stückzahlen), Edelstahl (304/316) (permanente Korrosionsbeständigkeit für den Außenbereich und die Schifffahrt), Aluminium (leicht, nicht magnetisch, ideal für Zäune und Elektronik) und Messing (C2680) (dekorativ, leitend, nicht magnetisch für sichtbare Beschläge). Alle vier sind mit dem gleichen breiten Traversenkopfprofil erhältlich.

F: „Wie verhindere ich, dass Halbrundnieten mit Flachrundkopf durch weiche Materialien ziehen?“

A: Der Traversenkopf wurde speziell entwickelt, um ein Durchziehen zu verhindern. Seine breite Auflagefläche (2,2–2,8× Schaftdurchmesser) verteilt die Klemmkraft über eine größere Fläche als bei jedem anderen Standardkopftyp. Um die besten Ergebnisse zu erzielen, stellen Sie sicher, dass der Kopfdurchmesser auf Ihre Materialstärke abgestimmt ist – wir können Ihnen die optimale Größe basierend auf Ihrer Anwendung empfehlen. In der obigen Fallstudie zum Vorhängeschloss verhinderte der Fachwerkkopf das Durchziehen dort, wo runde Köpfe versagt hatten.
